Муфта ПНД является подвидом фитинговых изделий, применяется для конструкций из полимеров, металлических труб. Устройства отличаются стойкостью к коррозии, герметичностью, небольшим весом, долговечностью. Муфты применяются в трубопроводных системах газо- и водоснабжения, отопительных и производственных агрегатах. По конструктивным особенностям изделия подразделяются на равнопроходные, компенсационные, фланцевые, электросварные и т.д.
Разновидности элементов
По функциональному назначению муфты подразделяются на:
- защитные;
- соединительные.
Изделия защитные позволяют предотвратить механические повреждения поверхностей и наполнения муфты при реконструкциях, ремонте. Устройство обязательно при проводе трубы через железобетонные конструкции.
Муфты соединительные для труб ПНД предназначены для выполнения ремонта трубопроводов жилищно-коммунальных и производственных систем. Изделия позволяют соединить трубы после разрывов и аварий. Устройства прочные, надежные, герметичные.
В соответствии с параметрами конструкции изделия подразделяются на:
- равнопроходные;
- компенсационные.
Устройства компенсационного вида позволяют выполнить подсоединение к сети разных устройств либо создать постепенный переход к уменьшению диаметра трубы.
Изделия равнопроходные объединяют в конструкции трубопроводы одного размера и диаметра сечения. Муфты обеспечивают высокую проходимость потока жидкостей и газов.
По методу соединения изделия подразделяются на:
- компрессионные (обжимные);
- фланцевые;
- электросварные (редукционные) и т.д.

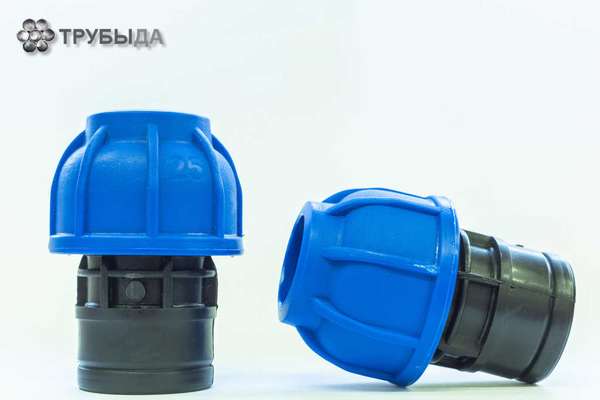

Устройства компрессионного типа отличаются простым конструктивным решением и надежностью креплений. На внутренние поверхности элементов нанесена резьба, корпус содержит кольцевую стяжку, втулку, уплотнитель. С помощью резьбы муфта вкручивается в трубу, стяжку размещают с внешней стороны трубопровода.
Прочность соединения обеспечивается с помощью гайки, которой стягивают 2 элемента. Компрессионные муфты для ПНД создают герметичное, надежное, прочное крепление. Устройство устойчиво к процессам коррозии, подходит для многоразового использования (снимается и монтируется до 10 раз). Крепление подходит для стыковки труб со схожими диаметрами либо разными размерами, с резьбой наружной либо внутренней.
Фланцевый вид муфт позволяет стыковать трубопроводы из разного сырья, изделия могут отличаться диаметрами. Крепления размещают прямо и под углами в 45-90°. Конструкция состоит из фланца металлического и патрубка из полимера. Крепление к трубе может быть резьбовым либо фиксирующим (с применением уплотнительных колец).
Конструкция электросварных муфт ПНД обеспечивает герметичную стыковку элементов. Изделие состоит из кольца, внутренней металлической спирали с клеммами для нагревания. После подключения электрического тока полиэтилен на корпусе оплавляется, создавая плотную стыковку. Крепление долговечное, может выполняться в местах с затрудненным доступом.
По конфигурации корпуса муфты подразделяются на:
- прямые;
- поворотные.
Простые модели прямой формы оптимальны для линейных стыковок трубопроводов, транспортировочных систем.
Конструкции поворотного типа подходят для создания соединения под прямым углом и с ответвлениями.
Технические характеристики
Муфта полиэтиленовая выпускается из полимеров, прошедших специальную обработку. Материал производится при экструзии частиц полиэтилена при +120+150°С и под низким давлением (2 МПа). Обработка обеспечивает высокую устойчивость к механическим повреждениям, жесткую структуру изделия. Сырье пластичное, плотное, износостойкое, устойчивое к сжиманию, деформированию.
Стандартные характеристики муфты ПНД представлены параметрами среднего рабочего давления в 7-25 бар, размерами диаметра внешнего в 10-1200 мм. Эксплуатационный срок изделий превышает 50 лет. Рабочие показатели температурных режимов устройства полиэтиленового составляют -20+40°С. Допустимы кратковременные перепады до -70+80°С. Изделия выдерживают напряжение до 38 МПа.
Внешние поверхности однослойные, внутренние стенки устройства гладкие, обеспечивающие высокую скорость транспортирования составов, препятствующие скоплению мусора.
Сфера применения
Прочность и долговечность обусловили применение муфтовых соединений из ПНД в жилищно-коммунальной, нефтеперерабатывающей, химической сферах, на предприятиях строительной и сельскохозяйственной отрасли.
Элементы предназначены для соединения полиэтиленовых труб в:
- водопроводных и отопительных системах;
- газопроводных комплексах;
- канализационных системах.
Прочность сырья обеспечивает применение устройств в системах с напором и внутренним давлением. Назначение изделий различается в соответствии с толщиной, прочностными характеристиками и отражено на маркировке (для промышленного, бытового применения).
Основные преимущества ПЭ муфт
Муфты для полиэтиленовых труб из ПНД экологичны, надежны, устойчивы к воздействию кислотно-щелочных составов. Полиэтилен низкого давления выдерживает разные температурные режимы и иное воздействие внешней среды. Изделия производятся из доступного сырья, обеспечивающего бюджетную цену соединительной продукции.
Крепления долговечны, отличаются небольшой массой. Монтаж большинства моделей (помимо электросварных видов) можно выполнить без специального оборудования.
В числе преимуществ креплений из ПНД:
- невысокая чувствительность к сменам температур, сохранение функциональности при -20°С и +50°С;
- надежность и герметичность соединения;
- стойкость к механическим воздействиям и действию тока;
- устойчивость к химическим составам;
- сохранение структуры без деформаций при высоких температурах;
- универсальность;
- широкая линейка размеров.
Элементы могут крепиться разными способами в зависимости от температуры рабочей среды, интенсивности перемещения потока жидкости, номинального давления.
Отсутствие в полиэтилене токсических составов, передающихся в воду либо воздух, позволяет применять изделия для систем водоснабжения, транспортирования воды питьевой.
Монтаж муфт различного типа
При подборе муфты на трубу из ПНД необходимо учитывать параметры температуры рабочей среды, размеры изделий. Предварительные работы включают очистку и обезжиривание трубопроводов.
Для установки устройств соединительных необходимо подобрать модель соответствующего трубопроводу диаметра. Затем трубу размещают во втулку, гайку на внешней поверхности надежно закручивают в направлении по часовой стрелке. Соединительные муфты не рекомендованы для трубопроводов с большим давлением, оптимальный показатель достигает 10 бар.
При монтаже компрессионного вида изделий требуется отвинтить внешнюю гайку, выполнить разметку участка для крепления. Пространство очищается, снимается часть верхнего слоя. Крепежный элемент помещается за обжимное кольцо и передвигается внутрь корпуса. Внешняя гайка плотно закручивается.
Для монтажа электрической муфты ПНД на трубу требуется токоподающий прибор (переносной трансформатор либо устройство с постоянной подачей тока). Необходимо надеть фитинг поверх трубопровода, подключить клеммы к трансформаторной установке. Оборудование воздействует на спираль крепежного элемента, расплавляя полимер в стыках.
После выполнения стыковки оборудование выключается, конструкция остужается в естественных условиях (около 25 минут). Не рекомендуется перемещать соединительный элемент до застывания полимера для предотвращения нарушения структуры соединения трубопровода и крепления.
