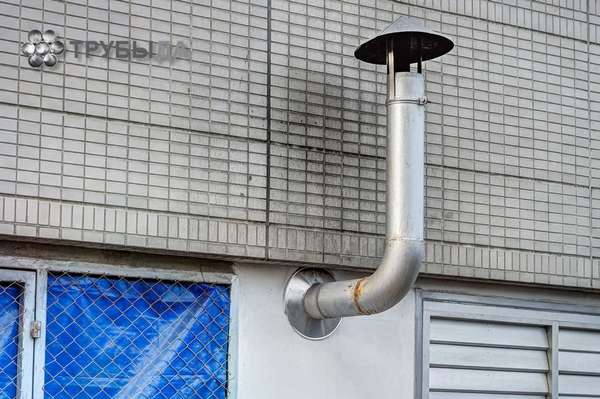

Каждая независимая система отопления работает посредством сжигания топлива и нуждается в дымоотводе. Дымоотводную трубу принято выводить через крышу, но иногда монтаж дымохода через стену сделать целесообразнее. С правильно подобранными трубами и корректным монтажом система будет работать эффективно.
Конструкция дымохода
Строительство дымохода выполняют из любого материала. Виды стен зданий бывают разные, поэтому материал выбирают в зависимости от них. Самая популярная конструкция типа сэндвич. Она состоит из 2 слоев: внешней и внутренней труб, между которыми прокладывают теплоизоляцию. Устройство дымохода в деревянном доме выполняют из огнеупорного материала, такого как кирпич. Это прочное и эстетичное сооружение, которое постепенно выходит из употребления. Особенности конструкций сэндвич-панелей:
- Керамические модели состоят из комплекса модулей. Внутренняя часть каждого модуля оснащена керамической трубой и пеноблоком. Между элементами уложен слой базальтового утеплителя, который создает теплоизоляцию. Модули находятся в разобранном состоянии. Их собирают поочередно и фиксируют с помощью клея. Получается тяжелый дымоход, для монтажа которого укладывают фундамент.
- Модель из нержавеющей стали состоит из 2 труб. Для изготовления внешней трубы используют нержавейку или оцинкованную сталь, а внутреннюю делают только из нержавейки. Элементы разделены утеплительным материалом. Это легкая конструкция, которая не нуждается в фундаменте.
Преимущества
Возводить кирпичную конструкцию сложно, намного удобнее сделать это через стену. Основные преимущества дымоотведения через стену:
- дымоотвод не проходит через все помещение, как при установке кирпичной конструкции, а выходит прямо на улицу;
- есть возможность сделать монтаж в построенном доме или во время замены систем теплоснабжения;
- высокая степень герметичности;
- если здание двухэтажное, а котел установлен на первом этаже, то нет необходимости делать отверстия в проемах между этажами;
- кровля остается цельной;
- легкий монтаж, простота в уходе.
Чтобы избежать задымления, которое возникает вследствие плохой тяги, трубу выбирают с большим сечением.
Параметры
Прежде чем заниматься установкой сэндвич-трубы через стену, нужно правильно определить диаметр и высоту дымохода. Параметры:
- Диаметр трубы должен соответствовать или быть больше, чем диаметр выходного патрубка котла. Поэтому вначале приобретают котел, а только потом выбирают дымоотвод.
- Высоту дымохода определяют в зависимости от места его расположения. Для невысокого дома выход дымоотвода на улицу делают на высоту не менее 5 м. Если здание высокое и расстояние между дымоотводом и коньком составляет свыше 3 м, конструкцию устанавливают ниже уровня конька под углом в 10°. При расстоянии 1,5-3 м монтаж производится на одном уровне с коньком. Если расстояние меньше 1,5 м, то конструкцию возвышают на 500 мм над коньком.
Это оптимальные параметры дымохода, при которых создается качественная тяга.
Материалы и инструменты для монтажа
Материалы и крепления для дымохода к стене должны быть хорошего качества и иметь влагоустойчивые свойства, так как конструкция постоянно подвергается воздействию низких и высоких температур. Использование стальных огнеупорных и оцинкованных материалов сделает конструкцию долговечной. Из материалов и инструментов понадобятся:
- трубы и тройники;
- для изгибов коленья;
- опорный кронштейн;
- изоляционная минеральная вата;
- сборник под конденсат;
- хомуты (крепеж к кирпичной стене);
- отвертка, нож и строительный уровень;
- электродрель, перфоратор;
- лестница.
Способы монтажа
Перед тем как вывести дымоход через стену, нужно подобрать подходящий способ монтажа. Вытяжная система укладывается в зоне потолка и выводится наружу. Можно установить 1 соединительное колено и вывести трубы на уровне дымового патрубка, который выходит из котлоагрегата. При таком монтаже тяга осуществляется лучше. Если сооружение изготовлено из горючих материалов, таких как дерево, то при установке дымохода нужно соблюдать нормы пожарной безопасности. Процесс монтажа:
- Отверстие в стене проделывают, придерживаясь норм СНИПа. Если стена изготовлена из материала, обладающего пожароустойчивыми свойствами, то дымоход устанавливают на расстоянии выше 25 см. Если материал склонен к горению, то расстояние между стеной и трубой должно составлять не менее 45 см. Для этого в стене пробивают дыру большого диаметра. При монтаже дымохода в деревянном доме на поверхности создают металлическую обшивку, которая позволит сделать отверстие в 25 см. Можно использовать любой пожароустойчивый материал.
- Проделанное отверстие оснащают металлическим коробом, через который пропускают трубопровод.
- Трубу фиксируют в центре и проводят на внешнюю сторону стены. Так как соединить ее детали внутри конструкции невозможно, трубу устанавливают цельной.
- Если внутри образовались пустоты, их закрывают утеплителем. Материал должен обладать негорючими свойствами.
- Готовый проем в стене загораживают термоустойчивым материалом. Сделать это нужно с 2 сторон.
- Наружное строение устанавливают на опоры. Для этого с внешней стороны крепят кронштейны. На них монтируют опорную платформу для труб. Если дом каркасный, то под воздействием дымохода внешняя стена будет подвергаться дополнительной нагрузке. Чтобы ее снять, опорную платформу заменяют фундаментом.
- Тройник (переходник) подсоединяют к выходящему участку.
- Нижняя часть сборник для конденсата. Он съемный и оснащен штуцером и краном. Весь конденсат, который скапливается внутри дымоотвода, будет поступать в емкость посредством подключенного к нему шланга.
- Дымоход подключают к верхней части конструкции. Его выводят на требуемую высоту и закрывают колпаком. Колпак защитит трубу от различного мусора и атмосферных осадков.
- С наружной стороны дымоотвод фиксируют нержавеющими хомутами.
При монтаже нужно учитывать, что утеплитель может подвергнуться плавлению. Чтобы этого не произошло, первый элемент дымохода делают небольшого размера. Теплосберегающий слой в него не укладывают. Крепление сэндвич-трубы делают в том месте, которое имеет защиту от перегрева.
