Воздуховоды из оцинкованной стали прочные, долговечные, выдерживают высокое давление, огнестойкие. Изделия отличаются формой сечения, видами соединений, скоростью перемещения воздушных потоков. Трубы разработаны для систем кондиционирования и вентилирования, комплексов для транспортирования газов и т.д.
Виды
Воздуховоды различаются габаритами, сечением, конструктивными особенностями, видами соединений и т.д.
По конфигурации сечения разработаны изделия:
- прямоугольной формы;
- округлые.
Воздуховоды прямоугольного сечения отличаются небольшим диаметром, стенками толщиной 0,5-1,5 мм. Изделия компактны, эстетически привлекательны, не требуют дополнительного декорирования, нанесения защитных покрытий. Стандартные воздуховоды в длину достигают 125 мм. Изделия соединяются с помощью фланцев либо сварным методом. Конструкции оптимальны для жилых и офисных помещений.
Изделия с сечением круглой формы представлены широкой линейкой диаметров. Трубы отличаются прочностью, жесткой структурой, равномерно распределяют воздушные потоки. При производстве затрачивается меньший объем сырья, работы выполняются в небольшие сроки. Изделия оптимальны для просторных помещений (производственных, торговых).
По конструктивному исполнению различают изделия:
- прямошовные (фальцевые);
- спирально-навивные;
- спирально-сварные.

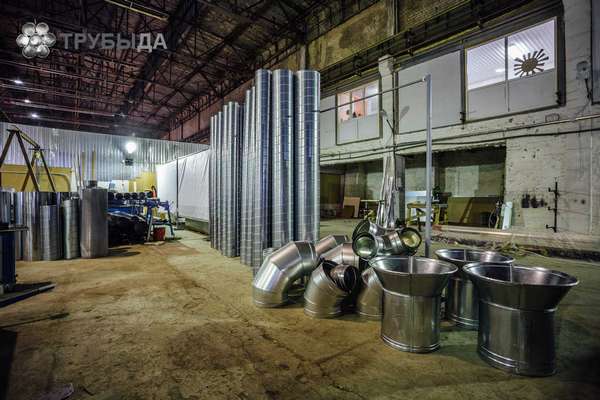

Спирально-навивные изделия скручиваются из стальной ленты с оцинковкой. Спиральные швы усиливают прочность, герметичность, жесткость конструкции. Стандартные изделия достигают в длину 3 м.
Воздуховоды прямошовные просты в установке, т.к. не требуют сложного оборудования. Изделия в длину достигают 125 мм. Модели применяются для внешнего оформления зданий.
Спирально-сварные изделия производят из сварной горячекатаной ленты шириной 400-750 мм, с толщиной стенок 0,8-2,2 мм. Сварные швы требуют меньшего объема сырья при монтаже.
Воздуховоды отличаются способами сцепления элементов:
- сварной;
- ниппельный;
- раструбный;
- бандажный (используется для круглой конфигурации сечений);
- фальцевый (для скрепления металлических полотен встык);
- фланцевый (с применением саморезов и уплотнителей);
- с применением тройников (при разветвлении каналов);
- с использованием диффузоров и конфузоров (для расширения и сужения водного потока);
- с применением отводов (для выполнения поворотов в сети вентиляции).
В зависимости от сферы использования воздухопроводы выпускают:
- пластичными;
- с огнезащитными свойствами;
- полужесткими;
- с теплоизоляционными качествами (изолирующий слой).
По характеристикам скорости передвижения воздушного потока конструкции производятся:
- высокоскоростными (более 15 м/с);
- низкоскоростными.
Воздуховоды разделяют на изделия с давлением:
- высоким (более 2 кПА);
- средним (от 9 гПА до 2 кПА);
- низким (ограничено 9 гПА).
Технические характеристики
Технические характеристики включают герметичность, длину, эксплуатационную температуру, диаметры и т.д.
Показатели диаметров варьируются от 100 до 1250 мм. Воздухопроводы производят из стали толщиной 0,5-1,25 мм. Поставляются изделия в упаковках длиной 3-25 м.
Конструкции могут эксплуатироваться при нагревании до +80 С°. Для передвижения воздуха с более высокой температурой трубопроводы обрабатывают стойкими к термическим воздействиям составами. Классы герметичности изделий Н и П.
Показатели толщины металла зафиксированы в СниП 11-33-75, 41-01-2003. Для диаметров 0,8-3,15 см толщина должна составлять 0,5 мм. Для труб с диаметром 3,5-8 см рекомендована толщина стенок до 0,7 мм.
Стандартные показатели массы воздухопроводов на 1 м для диаметра 100 мм составляют 1,4 кг, для сечения в диаметре 125 мм вес достигает 1,8 кг и т.д.
Преимущества и недостатки
Преимущества стальных воздуховодов заключаются в:
- высоком качестве воздухообмена;
- прочности конструкций;
- стойкости к перепадам температур, воздействию агрессивных сред;
- простом, оперативном монтаже;
- высокой термостойкости, устойчивости к возгоранию;
- бюджетной стоимости;
- универсальном дизайне;
- простом обслуживании;
- долговечности (функционируют до 10 лет).
Изделиям не требуется дополнительное грунтование и окрашивание из-за наличия оцинкованного внешнего слоя. Малый вес обеспечивает низкие нагрузки на конструктивные элементы строений.
Необходимо учитывать, что нестойкость к механическим воздействиям может привести к деформированию поверхностей, нарушению функциональности системы вентилирования. При установке оцинкованных изделий на внешних элементах здания при ветреной погоде могут возникать шумы в трубах.
Что лучше и где применяют
Универсальность конструктивных решений позволяет применять стальные изделия для внутреннего и внешнего оформления зданий.
Оцинкованные трубопроводы используются для:
- систем вентиляции (естественного течения воздуха и принудительного);
- дымоходов на крышу;
- комплексов кондиционирования;
- систем аспирации, т.к. позволяют выводить частицы пыли из воздуха;
- организации комплекса по отводу газов и продуктов горения;
- транспортирования газов, смесей для очистки и увлажнения воздуха.
При подборе стальных изделий необходимо учитывать функциональное назначение и расположение воздуховода. Трубы с прямоугольной конфигурацией рекомендованы для жилых и общественных зданий.
Для конструкций, которые проходят снаружи строений, а также прокладываются для перемещения газовых составов, выполнения аспирации на промышленных производствах оптимальны воздуховоды с круглой формой сечения и сварочной обработкой швов. Конструктивные решения должны обеспечивать высокую скорость транспортировки воздушных масс и максимальную герметичность.
Какой воздуховод выбрать: рекомендации
При выборе воздуховода рекомендовано учитывать конструкцию и жесткость, массу, форму и диаметр изделий.
При заказе материалов необходимо рассчитать площадь сечения воздуховодов. При подсчете учитываются показатели производительности системы и средняя скорость перемещения воздуха. Оптимальный показатель передвижения составов по трубам для жилых зданий составляет 3-4 м/с.
На качество воздухообмена, характеристики теплопроводности влияет диаметр изделий. Скорость воздушных потоков увеличивается при меньшем диаметре труб. Однако слишком тонкие воздуховоды способствуют возникновению шумов при эксплуатации. Рекомендованы средние параметры.
Наибольшую скорость перемещения обеспечивают круглые воздуховоды, экономичные и простые в монтаже. Однако дизайн прямоугольных сечений более эстетичен, универсален, применяется для помещений разных видов (офисных, жилых, производственных).
Состав вентиляционных каналов разделяется на:
- стандартные;
- утепленные;
- алюмооцинкованные.
Стандартные изделия универсальны, применяются в жилых и промышленных зданиях. Цинковая обработка предохраняет от деформирования и коррозии, может наноситься на 1 либо 2 поверхности (внешнюю и внутреннюю). В помещениях с высокой влажностью рекомендован 1 слой цинкования для предотвращения образования конденсата.
Изделия утепленные дополняются слоем из полиуретана, минеральных либо войлочных волокон, пеноэластомера и т.д. Задачи слоя заключаются в создании изоляции от внешних воздействий, влажности, сохранении стабильного температурного режима в помещении, предотвращении образования конденсата, повышении звукоизоляции состава.
В числе новых разработок воздуховоды аллюмооцинкованные, внешний слой которых на 95% покрывается цинком и на 5% алюминиевым сплавом. Технология увеличивает пластичность материала, предотвращает возникновение коррозии.
