Стальные водопроводные трубы: размеры ГОСТ

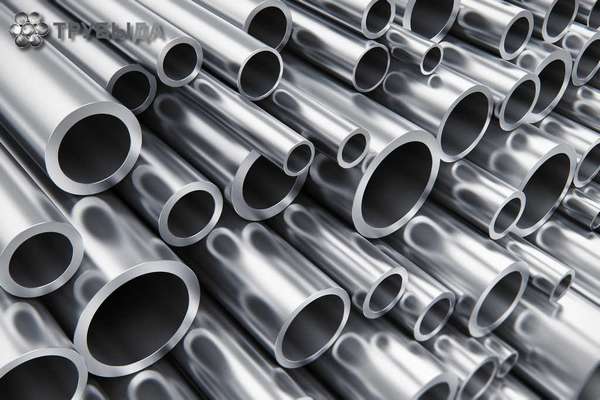

Стальные трубы представляют собой одну из разновидностей пустотелого сортового металлопроката. Благодаря прочности, относительно малому весу и долговечности эти изделия из стали получили широкое распространение во многих отраслях промышленности, однако повышенным спросом они пользуются при монтаже водопроводов. По этой причине такие изделия называют трубами водопроводными стальными, размеры ГОСТ позволят выбрать оптимальную продукцию для любого проекта.

Сортамент водогазопроводных труб гост 3262 75

ГОСТ стандарт или же образец, признанный государством. Этот набор правил и требований контролирует качество и характеристики выпускаемой продукции, в том числе и сортового металлопроката.

ГОСТ 3262 75 включает в себя нормы и требования, которым должна отвечать сварная труба из стали (как оцинкованная, так и неоцинкованная). У таких изделий может отсутствовать резьба или присутствовать (нарезная цилиндрическая либо накатанная).

Широкое распространение такие виды металлоизделий получили:

• в прокладке газопровода и водопровода;
• в сфере производства отдельных деталей, используемых при монтаже конструкций водопровода.

Сортамент стальных водопроводных труб должен соответствовать стандартам по нескольким характеристикам. В этом списке:

• наружный диаметр;
• условный проход;
• показатель толщины стенки (параметр измеряется в мм);
• вес 1 м изделия (измеряется в кг).

При изготовлении стальной трубы используют несколько сортов сталей, указанных в требованиях. Это:

• сталь углеродистая, выполненная по ГОСТ 380;
• сталь по ГОСТу 1050 такое сырье применяют для производства деталей, необходимых для конструкций газо -и водопровода.

Технические характеристики стальных водопроводных труб

Государственные стандарты ВГП касаются и таких технических характеристик, как длина и вес.

Согласно ГОСТу 3262 75, длина готовой продукции может варьироваться в пределах 4-12 м. Принимая во внимание данный параметр, этот вид продукции делят на 2 категории:

• мерная длина или кратная мерной вся продукция в партии имеет один размер (допустимо отклонение величиной 10 см);
• немерная длина в партии могут быть изделия разной длины (от 2 до 12 м).

Срез изделия для водопровода следует выполнять под прямым углом. Допустимым скосом торца называют отклонение на 2 градуса.

К оцинкованным изделиям предъявляют особые требования. Это цинковое покрытие должно быть сплошным толщиной не менее 30 мкм. На резьбе и торцах готового продукта могут быть области, не покрытые цинком. Места с пузырчатым покрытием и различные включения (окислы, гартцинк) категорически запрещены такая продукция считается браком.

По толщине стенки изделия делятся на 3 вида:

• легкие;
• обыкновенные;
• усиленные.

Легкие трубы

Особенностью легких труб является малая толщина стенки. Из всех возможных разновидностей ВГП легкие виды этого сортового металлопроката обладают наименьшей толщиной. Этот показатель варьируется от 1,8 мм до 4 мм и напрямую зависит от наружного диаметра изделия.

Вес 1 метра в этом случае также характеризуется наименьшими показателями. Изделия с наружным диаметром 10,2 мм в количестве 1 м весит всего 0,37 кг. Выбирать тонкостенные изделия следует в том случае, если к объекту предъявляют повышенные требования в вопросах веса. Однако водоснабжение с применением такого металлопроката обладает ограниченной сферой применения. Давление жидкости в таких трубах должно быть не более 25 кг/кв.см. При маркировке изделия с легким весом обозначают буквой “Л”.

Обыкновенные трубы

У металлопроката этого типа обыкновенная толщина стенки. Этот показатель варьируется в пределах 2-4,5 мм. Основное влияние на эту характеристику оказывает диаметр изделия.

Обыкновенные стальные трубы считаются наиболее распространенными, их следует выбирать в тех случаях, когда к прокладыванию водопровода не предъявляют каких-либо особых требований.

В списке преимуществ этого сорта металлопроката следует назвать:

• оптимальный вес в сравнении с толстостенными такие изделия позволяют сократить общий вес готовой конструкции;
• допустимое давление имеет такой же показатель, как и для тонкостенных (25 кг/кв.м), однако здесь допустимы гидравлические удары;
• средняя стоимость достигается за счет весового показателя.

При маркировке специального обозначения трубы обыкновенной нет. Буквенное обозначение присвоено только легкой и усиленной продукции.

Усиленные трубы

К изделиям такого типа относят те стальные трубы, которые обладают повышенной толщиной стенки от 2,5 мм до 5,5 мм. Вес такой готовой конструкции будет сильно отличаться от весовой категории конструкции из легких и даже из обыкновенных изделий.

Однако у таких водогазопроводных систем есть и преимущество они подходят для объектов с высоким давлением (до 32 кг/кв.см). При маркировке таких труб используется обозначение “У”.

Трубы под резьбу

Качество стальных труб с резьбой контролируется ГОСТом 6357 и должно полностью соответствовать классу точности B.

Для достижения высокого качества изделий резьба должна отвечать нескольким важным требованиям:

• быть четкой и чистой;
• не допускается присутствие заусенцев и рванин;
• на нитках резьбы может присутствовать небольшое количество черноты (если профиль резьбы уменьшается не более чем на 15%);
• согласно ГОСТу, на резьбе могут быть сорванные или неполные нитки (их общая длина не должна превышать 10% от общей);
• газоводопроводная труба может обладать резьбой, полезная длина которой сокращена на 15%.

Маркировка стальных водогазопроводных труб

Исчерпывающую информацию о сортовом металлопрокате можно получить из маркировки, которая имеется на изделии. Производитель может наносить данные несколькими способами:

• с использованием электрографа;
• путем клеймения;
• с применением специальной несмываемой краски;
• с помощью электрического карандаша.

Информацию принято располагать:

• на торцевом срезе (если изделие имеет стенку толщиной от 10 мм);
• на внутренней стенке (для изделий, диаметр которых превышает 530 мм);
• на внешней стенке (этот способ применяется для изделий диаметром до 530 мм).

Маркировка должна иметь несколько буквенных и цифровых обозначений. В случае с водогазопроводной трубой указывают следующие характеристики:

• Ц присутствие этой буквы в маркировке означает наличие цинкового слоя;
• Л легкая труба с тонкой стенкой;
• У утяжеленное изделие (толстостенное);
• Р наличие резьбы на сортовом металлопрокате;
• ГОСТ ХХХХХ продукция изготовлена в соответствии с требованиями указанного Госстандарта;
• количественный показатель толщины стенки и диаметра.

Таблица диаметров

Диаметр водопроводных труб строго регламентируется принятыми стандартами. Ознакомиться с ними поможет таблица.

Длительность эксплуатации

В список важных технических характеристик входит срок службы готовой конструкции. Этот показатель во многом зависит от условий, в которых находится трубопровод.

Неоцинкованные конструкции, постоянно контактирующие с холодной водой, за несколько десятилетий выходят из строя, так как стенки под резьбой постепенно истончаются, а просвет сокращается.

Оцинкованные изделия даже при контакте с влажностью способны служить без ремонта 50-80 лет.

Отсутствие влажности (газопровод) позволяет эксплуатировать объект более 80 лет.

Правила хранения и транспортировки стальных труб

Требования к хранению и транспортировке стальных изделий детально прописаны в ГОСТе 10692-80.

Согласно предусмотренным нормативам, металлопрокат из стали должен складироваться в проветриваемом помещении, под тентованным навесом или же на площадке, оснащенной ограничительными конструкциями.

Прямого контакта с грунтом быть не должно.

Между полками или стеллажами требуется расстояние от 1,5 м. Это нужно для соблюдения техники безопасности и осуществления беспрепятственного подъезда спецтехники.

Погрузку и выгрузку изделий следует проводить с применением специальных видов техники и механизмов.
