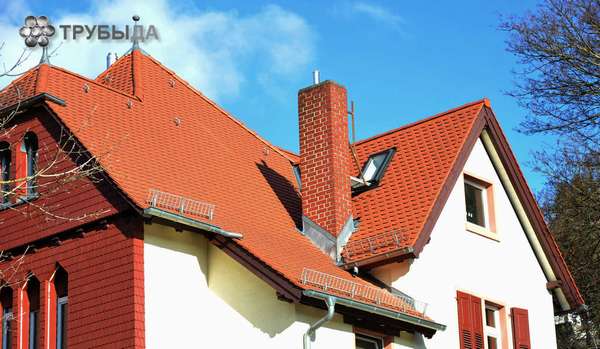

Переход с кирпичной трубы на сэндвич выполняется, когда необходимо восстановить конструкцию, улучшить работу системы дымоудаления. При этом используются более современные материалы, характеризующиеся длительным периодом эксплуатации. Они отличаются устойчивостью к воздействию негативных внешних факторов (перепадов температур, предельно высоких и низких температур), а также к агрессивным газам, которые высвобождаются в процессе горения топлива.
Когда необходимо подобное соединение?
Использовать современные технологичные решения при обустройстве системы дымоудаления, отопления можно на любом этапе эксплуатации. При строительстве новых домов кирпичные дымоходы возводятся все реже. В большинстве случаев владельцы предпочитают круглую сэндвич-трубу, если она вписывается в экстерьер объекта. При взгляде на такое изделие можно предположить, что установлен стандартный металлический дымоход. Однако внутри предусмотрен слой теплоизоляционного материала, который дополнительно защищается металлом.
Подобные конструкции могут быть установлены на объектах любого целевого назначения. Они используются для отведения продуктов горения топлива разных видов. Замена кирпичного дымохода металлическим аналогом производится при разрушении первой конструкции, при потере привлекательности, например, когда выполняется обновление фасада, кровли. Может потребоваться частичный демонтаж старой надстройки из кирпича. Кроме того, сэндвич-конструкции используются для продления срока эксплуатации ветхого дымохода, если нет возможности произвести его замену.
Преимущества и недостатки такого соединения
Положительные качества многослойного металлического изделия, предназначенного для отведения продуктов горения с объекта:
- упрощенная технология монтажа, работу можно выполнить собственными силами;
- небольшой вес готового изделия (для сравнения, кирпичная конструкция в 30 раз тяжелее);
- неподверженность сдвигам грунта на участке, где установлен объект, например, аналог из кирпича склонен к появлению трещин;
- себестоимость готовой конструкции сэндвич-дымохода ниже, т. к. возможность выполнения работ самостоятельно позволяет дополнительно сократить расходы на обустройство системы отопления объекта;
- компактные размеры: если по каким-то причинам нет возможности возвести крупногабаритную конструкцию, сэндвич-трубы решат эту проблему;
- металлический дымоход с прослойкой теплоизоляции не требуется утеплять, что способствует уменьшению объема работ, дополнительно к тому облегчается монтаж;
- шероховатость внутренних стенок намного меньше, чем у кирпича, благодаря этому снижается скорость появления плотного слоя сажи, в результате обслуживание дымохода производится реже;
- вероятность образования конденсата существенно уменьшается, что обусловлено наличием утеплителя;
- есть возможность установить дымоход на разных участках объекта: его выводят через стену, крышу, стропильную систему.
Кроме преимуществ, у сэндвич-труб есть и недостатки. К ним относятся:
- непродолжительный срок службы (в большинстве случаев не превышает 15 лет);
- высокий риск нарушения герметичности конструкции, но только на участках стыков, вероятность этого увеличивается в случаях, когда протяженность дымохода достаточно большая.
ГОСТы и нормативы
Основные правила, которые следует учитывать:
- рекомендуется обустраивать дымоход требуемой длины не менее 5 м, в расчет принимается участок от печи/оборудования системы отопления до оголовка трубы;
- чтобы предотвратить быструю деформацию конструкции дымоотводящей системы, не рекомендуется устанавливать ее элементы так, чтобы стык между ними находился на одном уровне с перекрытием потолка;
- оголовок дымохода располагают на 50 см выше и 150 см дальше конька крыши;
- рекомендуется выдержать расстояние от поверхности трубы до крайней точки перекрытия не менее 38 см.
Размер сэндвич-трубы может варьироваться в пределах от 100 до 500 мм. При выборе учитывают длину стенок дымохода из кирпича. Кроме того, играет важную роль мощность оборудования системы отопления. В данном случае обращают внимание на внутренний и внешний диаметры.
Способы соединения
Если установлен кирпичный дымоход, его можно объединить с сэндвич-трубой, используя специальные изделия. Когда нет возможности найти и приобрести заводскую заготовку, подобную конструкцию изготавливают самостоятельно, используя подручные средства: патрубок, стальной лист. Одновременно рекомендуется изменить габариты кирпичного дымохода, однако в данном случае может потребоваться частичный демонтаж конструкции или применение другого способа, позволяющего уменьшить размер дымоотводящей трубы.
Соединение с помощью заводской заготовки
Такие изделия производятся из жаропрочного материала. Они характеризуются простой конструкцией: с одной стороны переходник с кирпичной трубы на сэндвич имеет квадратную, а с другой цилиндрическую форму, часто предусматриваются ребра жесткости, позволяющие получить трубу сложной конфигурации. Патрубок, соединяющий данные участки разного сечения, фиксируется на поверхности оголовка дымохода посредством стандартного крепежа. Внутри может быть предусмотрен слой утеплителя, например базальтовой ваты.
Применение патрубка и стального листа
Если нет возможности приобрести в продаже специальный переходник, можно использовать подручные материалы. Так, подготавливают лист из металла, вырезают заготовку, повторяющую форму оголовка дымохода из кирпича. Для крепления используют саморезы и огнеупорный герметик на основе силикона.
Предварительно подготавливают отверстия в пластине и оголовке дымохода для установки дюбелей. Сначала на кирпичную конструкцию наносят герметик, затем переходят к фиксации саморезами. На последнем этапе выполняется монтаж стальной трубы.
Подгон размеров кирпичной трубы
Производится демонтаж старой кирпичной конструкции, выполняющей функцию дымохода. Когда будут убраны полуразрушенные кирпичи, возводят надстройку. Она должна быть невысокой. В процессе укладки кирпича конструкция сужается. Затем оштукатуривают внутренние стенки для получения гладких поверхностей. На последнем этапе устанавливается переходник. Его фиксируют на оголовке кирпичной трубы, затем производится установка и стыковка сэндвич-труб.
Соединение с помощью раствора
Данный метод совмещает в себе ранее перечисленные варианты. Однако не требуется демонтировать кирпичную конструкцию. Внутрь дымохода устанавливают металлическую трубу. Затем используют раствор для заделки швов и заполнения свободного пространства между кирпичной кладкой и сэндвич-конструкцией. Для повышения надежности в точке пересечения оголовка конструкции из кирпича устанавливается крепежный элемент, его следует зафиксировать саморезами.
Пошаговая техника соединения своими руками
Когда решается вопрос, как установить трубу из металла с утеплителем своими руками, оценивается состояние имеющейся кирпичной конструкции. Если видны признаки разрушения, рекомендуется демонтировать ее. Когда планируется устанавливать металлическое изделие по методу подгонки, необходимо не только разобрать разрушающийся участок дымохода, но и возвести после этого новую конструкцию.
Необходимые инструменты и материалы
Для работы понадобятся:
- перфоратор;
- зубило;
- кувалда;
- дисковая пила;
- огнеупорная смесь;
- герметик;
- отвертка;
- саморезы;
- мастерок.
Соблюдают правила установки, а комплектующие подбираются с учетом выбранного способа крепления.
Ход работ
После демонтажа отслужившей конструкции возводится новая надстройка из кирпича на крыше. Для фиксации стального изделия в потолочном перекрытии используют патрубок проходного типа. Переход кирпичной трубы в сэндвич производится с помощью герметизирующего материала. При этом используется укрепляющая площадка, ее крепят саморезами. Для соединения участков металлического трубопровода применяют специальные хомуты.
Особенности монтажа
Когда планируется разбирать дымоход вблизи от печи, то во избежание перегрева в качестве первого звена переходной конструкции следует использовать толстостенную трубу из нержавейки. Внутри не должно быть утеплителя. Установка сэндвич-трубы может привести к сквозному прогоранию металла.
Чтобы правильно собрать дымоход, необходимо последовательно выполнять монтаж. В процессе завершения работ поверх металлической трубы устанавливают колпак. Однако дефлектор вызывает много споров по поводу монтажа этого элемента поверх сэндвич-трубы. Такая мера способствует усилению тяги. Однако в более ранней версии нормативной документации упоминается о запрете применения подобных изделий при установке на дымоходах. Это обусловлено уменьшением просвета трубы, ускоренным образованием слоя сажи на элементах конструкции.
