Трубы из полипропилена, армированные другими материалами, применяют для систем отопления и водоснабжения (горячего, холодного). Данные изделия популярны из-за своих положительных качеств, технических показателей и приемлемой стоимости, поэтому пользуются успехом во всех современных коммуникациях.
Состав и размеры изделий
Армированная труба никогда не будет деформироваться, так как состоит из жесткого полипропиленового каркаса, который не дает ей менять форму (расширяться или удлиняться). В состав изделия, наряду с полипропиленом, входит либо алюминий, либо стекловолокно.
Несколько напаянных слоев фольги из алюминия повышают прочность изделия, придают свойство пластичности и коррозионную защиту. На разрезе трубы можно увидеть чередование слоев: полипропилен чередуется с фольгой (0,5-1 мм) и скрепляется с помощью заводского монтажного клея. Производители для армирования проводят дополнительную гидроизоляцию изделий, уменьшают линейный размера изделий при нагревании.
Полипропиленовые трубы должны изготавливаться по ГОСТу Р 52134-2003 и быть стандартизированных размеров. Но на практике не все заводы выполняют данные требования, поэтому слой алюминия у каждого производителя отличается. Диаметр трубы составляет 10-1200 мм, а толщина стенки зависит от классификации изделия, давления, назначения и состава.
Большой популярностью пользуются трубы из стекловолокна, которые представлены трехслойной структурой. Слои представлены: полипропиленом, стекловолокном, пластиковой массой. Такие изделия прочны и обладают высокой термической устойчивостью (особенно к высоким температурам).
ВАЖНО! Совсем недавно появилась новая разновидность армированных систем – это трубы из базальтового волокна. Свойства и качественные характеристики новинки во многом превосходят стекловолоконные изделия – прочнее, особенно по растяжениям и разрыву, устойчивее к давлению и температуре (поэтому они дороже). И все же, стекловолоконные ничем не хуже, и приемлемы по цене.
Монтаж труб
Собирают армированные трубы с помощью специального инструмента и элементов для соединения (фитингов). Изделия и фитинги к ним лучше покупать в специализированном магазине. Качественная покупка значительно влияет на результат эксплуатации. Фитинги выбираются с содержанием латуни, которая способствует прочности соединения и обладает антикоррозийными свойствами.
Сбор системы лучше доверить квалифицированному мастеру. Он выберет необходимый тип изделия и сделает все быстро и профессионально, используя при сваривании специальный паяльник. Но монтаж можно, при желании, провести самостоятельно. Стекловолоконные трубы собирать легче из-за того, что они не требуют зачистки.
Обязательно нужно создать прочный герметичный шов плавкой верхнего слоя изделий и провести подготовительные работы. В работе потребуются:
- труборез (прямоугольная резка),
- измерительные приспособления (уровень, маркер, рулетка, угольник),
- паяльник в виде нагревателя (проводит сварку),
- шейвер с острыми ножами (алюминиевые трубы).
Составляют точное схематическое изображение системы труб, замеряют и отрезают необходимые участки полипропилена. Затем снимают фаску по внешнему краю, место соединения зачищают и обезжиривают. Нагретым сварочным аппаратом (термодиффузионная сварка) проводят соединение деталей до образования плотного герметичного шва. Трубы закрепляют клипсами с дюбелями вдоль стены.
Кроме фитингов, могут использоваться такие комплектующие, как тройники, муфты, отводы, запорная арматура, которые выбирают в соответствии с диаметром устанавливаемых труб и их предназначения (горячее или холодное водоснабжение, отопление).
ВАЖНО! Трубы с разными видами армирования разрешается вмуровывать в стенку, не боясь аварийных ситуаций. Присоединять изделия к патрубку котла не разрешается, он должен соединиться с отрезком (до 50 см) трубы из стали. Для этого используют изделия с вставками из металла с впрессованной резьбой по типу «американка».
Преимущества и недостатки
Как у каждого изделия, у армированных труб есть свои плюсы и минусы. К положительным моментам относят следующее:
- Доступная стоимость.
- Возможность использования для любых коммуникационных систем зданий.
- Надежность, прочность и устойчивость к коррозии.
- Способность выдерживать высокую температуру.
- Пластичность.
- Механическая прочность.
- Стойкость к химическим реагентам.
- Удобство и простота монтажа.
- Малый вес.
- Гигиеничность.
- Неподверженность коррозии.
- Маленький коэффициент расширения (при 70°С оно составит 1 см/м).
- Срок эксплуатации сохраняется в течение 50 лет.
ВАЖНО! Армирование значительно повышает положительные характеристики полипропиленовых труб. При перегреве (до 175°С) изделие не лопнет, а только провиснет на крепеже.
К минусам можно отнести только то, что некоторые заводы по выпуску труб не всегда придерживаются правил ГОСТа, и намеренно уменьшают количество качественного сырья, используя низкосортный материал. Поэтому очень важно приобретать качественные изделия, проверяя при покупке всю информацию о них (сертификат, лицензии, технические характеристики, гигиенические заключения).
ВАЖНО! При покупке армированных труб лучше обратиться к профессионалу. Он точно не ошибется ни с качеством, ни с ценой материала.
Характерные особенности
Армирование представлено тремя или пятью слоями. 3 слой всегда – это стекловолокно или алюминий между пропиленовыми слоями. 5 слоев – это наружный и внутренний слои, армировка и 2 клеевых из термостатного материала.
Коэффициент расширения трубы по линии, в алюминиевых отопительных системах, равен 0,03 мм/мК, а стекловолоконных – 0,035 мм/мК.
В армировании трубы алюминием применяют:

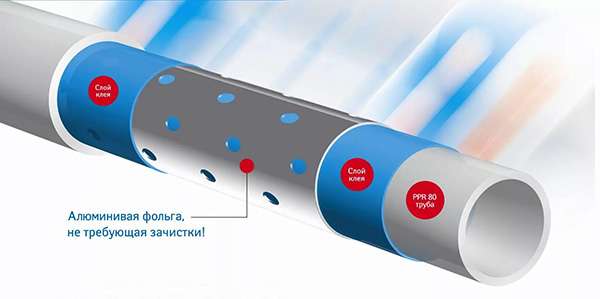

- перфорированную фольгу, имеющую сквозные отверстия,
- ровную фольгу.
Встречается также армирование, когда алюминиевую фольгу ставят посередине изделия, а не снаружи – это помогает в устранении вздутий при тепловом расширении материала. Отверстия делают для исключения расширения полипропилена при большой температуре. Перфорация не оказывает влияния на попадание кислорода в системную конструкцию. Армирование алюминием делает материал идеальным при его использовании в отопительной системе (из-за прочности и большой теплопроводности).
Стекловолоконные изделия отличаются от алюминиевых простотой монтажа и пониженной теплопроводностью. Это идеальный способ для горячего водоснабжения. Стекловолокно бывает разного цвета и находится между полипропиленовыми слоями, в которые он вплавлен.
ВАЖНО! Все армированные изделия обязательно маркируются, с указанием на внешней стороне букв и цифр, которые определяют вид материала. Например, PPR-FB-PPR – это трубы из стекловолокна, стеклопластик (аббревиатура обозначает 3 слоя).
Важные нюансы
Цифры и буквы армированных изделий указывают на характеристики материала, из которого оно сделано. Например, маркировка N показывает стойкость к давлению воды, проходящей по магистрали трубы. Показатель N25 (РN25) указывает на то, что труба имеет рабочее давление на стенку 2,5 Мпа (или 25 атмосфер).
Труба с армированным стекловолокном PN 25 используется в монтаже трубопроводных систем с холодным и горячим водоснабжением, при устройстве отопления в любых отраслях промышленности (особенно пищевой и химической).
Армированные изделия бывают разных артикулов, размеров, стоимости, толщины стенки, что можно увидеть из представленных ниже таблиц.
PPRC, стекловолокно, PN 25 (для длины изделия в 4 000 мм)
PPRC, армированная алюминиевой фольгой, PN 25 (длина 4000 мм)
На примере представленных таблиц потребитель может выбрать трубу нужного размера, диаметра, веса и диаметра, зная о примерной стоимости изделия.
Армированные трубы являются замечательными изделиями при их эксплуатации. Технологии постоянно совершенствуются, улучшают качество изделий, которые подходят трубопроводу частного сектора и многоэтажек. Выбор труб лучше предоставить мастеру.
