Свойства вентиляционных труб и сферы применения

В жилых зданиях и производственных помещениях довольно часто встречаются системы вентиляции. При создании воздуховодов несколько лет назад использовались в основном металлические трубы, но сегодня ассортимент существенно увеличился. Стоит учитывать, что при создании вентиляционной системы в промышленных, офисных, торгово-развлекательных зданиях нужно соблюдать установленные требования, часть которых определяет требуемый тип труб. Рассмотрим свойства вентиляционных труб и сферы их применения подробнее.

Форма поперечного сечения

вентиляционные трубы

Одним из основных параметров является форма поперечного сечения. При выборе труб по этому параметру учитывается то, где они будут располагаться. Наиболее распространенными трубами можно назвать:

  1. Круглые.
  2. С поперечным сечением в виде эллипса.
  3. Квадратной или прямоугольной формой поперечного сечения.

Каждый тип имеет свои особенности, о которым поговорим далее подробно.

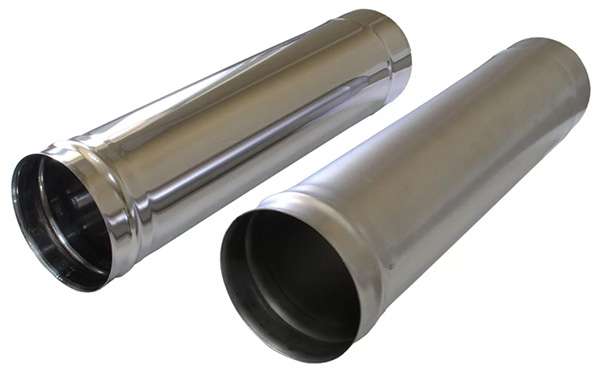

Вентиляционные трубы круглой формы

круглая вентиляционная труба

Круглые трубы по утверждению специалистов в большей степени подходят для создания системы, по которой будет перемещаться воздушный поток. Рассматриваемая форма обеспечивает самое низкой сопротивление в системе, что существенно повышает ее производительность. Однако есть и несколько моментов, которые стоит учитывать:

  1. Трубы с поперечным сечением круглой формы подходят для прямых линий. Если проект предусматривает большое количество поворотов, то рекомендуют трубы иного типа.
  2. Их установка проводится исключительно при использовании специальной фурнитуры, что существенно повышает стоимость работ.
  3. Возникают проблемы при достижении нужной герметичности.

Общепринятый показатель минимального сечения составляет 150 мм. При это выбор по данному показателю проводится с учетом требований, которые касаются эксплуатации помещений. К примеру, для жилых домов и квартир установлены следующие критерии:

  1. На один квадратный метр должно приходиться не менее трех кубометров свежего воздуха.
  2. На каждого постоянного жильца должно приходится 60 м³\час и на предполагаемых посетителей по 20 м³\час.

Подбор диаметра в соответствии с установленными требованиями, как правило, проводится по таблицам, есть возможность рассчитать и точное значение по формулам.

Прямоугольное и квадратное сечение

прямоуголные вентиляционные трубы

На протяжении многих лет устанавливаются воздуховоды квадратной и прямоугольной формой поперечного сечения. Подобный вариант исполнения довольно прост в использовании, но имеет ряден недостатков:

  1. Ребра, образующиеся плоскостями, становится причиной продуцирования дополнительного шума.
  2. Прямые углы становятся причиной повышения сопротивления в системе, а это становится причиной снижения вентиляционного оборота.

Снизить уровень шума можно путем установки шумоглушителей ГТП. Аэродинамические шумы поглощаются специальным материалом, который устанавливается между внешним оцинкованным корпусом и перфорированных кожухом.

Есть у воздуховодов подобной формы и несколько преимуществ:

  1. Упрощаются монтажные работы.
  2. Форма подходит для создания скрытых систем.
  3. Стоимость подобных труб снижается за счет упрощения технологии производства.

Сегодня чаще всего воздуховоды квадратной и прямоугольной формы встречаются в жилых домах и производственных помещениях, так как всего одна труба может иметь несколько воздуховодов: в нижней плоскости создаются отверстия требуемой формы, куда затем монтируется решетка.

Поперечное сечение в виде эллипса

Свойства вентиляционных труб и сферы применения

Все положительные стороны труб прямоугольной и круглой формы сочетаются в трубах с поперечным сечением в виде эллипса. Плоскоовальные воздуховоды имеют следующего рода особенности:

  1. Их можно использовать в случае, когда нет много свободного пространства между потолком и основным перекрытием.
  2. Рассматриваемая конструкция не имеет углов, которые становится причиной завихрения воздушного потока и появления шума.
  3. В продаже можно встретить секции, которые имеют плоскость для установки решетки в местах подачи воздуха.
  4. За счет уменьшения показателя сопротивления в системе также снизили сопротивление: вытяжке требуется меньшее количество энергии для перегона определенного объема воздуха.

Процесс производства подобных воздуховодов определяет существенное повышение их стоимости.

При желании можно приобрести самую различную фурнитуру. Монтаж системы вентиляции довольно часто предусматривает создание разветвлений и поворотов, герметичность которых зависит от качества используемой фурнитуры.

Классификация по типу используемого материала при производстве

труба вентиляционная оцинкованная

При производстве воздуховодов могут использоваться следующие материалы:

  1. Различный пластик.
  2. Оцинкованная сталь.
  3. Алюминий.

Ранее использовали обычные металлические трубы, но они очень тяжелые и подвержены воздействию коррозии, что делает их сегодня практически неприменимыми.

Пластиковые воздуховоды

вентиляционные трубы пластиковые

Довольно большой популярностью пользуются пластиковые воздуховоды. Их особенностями назовем нижеприведенные моменты:

  1. Небольшой вес.
  2. Материал не подвержен воздействию коррозии.
  3. Предъявляются меньше требований к крепежным элементам.
  4. Легко подобрать переходники.
  5. Стоимость относительно невелика.

Именно поэтому сегодня подобного рода воздуховоды используются крайне часто.

При производстве могут использоваться следующие типы пластика:

  1. ПВХ.
  2. Полипропилен.
  3. Полиуретан.

Область подобных труб довольно велика. Сегодня они используются при создании систем вентиляции частных домов и промышленных сооружений. Область применения определяются нижеприведенными недостатками подобного типа труб:

  1. Низкий показатель сопротивления механическому воздействию.
  2. Невысокая температура, при которой материал становится более пластичным.
  3. Горючесть, образование большого количества едкого дыма при горении.

В большинстве случаев именно невысокая цена становится причиной, по которой выбирают именно данный тип труб.

Оцинкованная сталь

Оцинкованные вентиляционные трубы

Оцинкованная сталь применяется при производстве труб для системы вентиляции. Особенностью подобных труб можно назвать нижеприведенные моменты:

  1. Поверхность не реагирует на перепады влажности и образование конденсата. Главной проблемой металла является появление коррозии по причине попадании влаги на поверхность, путем оцинкования в данном случае она была решена.
  2. Современные методы производства позволяют существенно снизить толщину стенок без потери прочности. За счет этого конструкция делается намного легче, что упрощает транспортировку и монтажные работы. Кроме этого снижение веса конструкции становится причиной уменьшения давления, оказываемого на крепежные элементы и перекрытия.
  3. Высокая прочность и длительный срок службы.
  4. Металл не горит, не реагирует на воздействие высокой температуры, что повышает пожарную безопасность сооружения.

Среди недостатков отметим только высокую стоимость.

Алюминий

алюминиевая оцинкованная труба

Алюминиевые гофрированные трубы давно используются при создании систем вентиляции за рубежом. Особенности этого металла определяют:

  1. Легкость конструкции.
  2. Хорошие изоляционные качества.
  3. Долговечность.
  4. Алюминий не реагирует на воздействие повышенной влажности или конденсата.
  5. Точка плавления очень высока, только при длительном прямом воздействии огня повышается пластичность, но сам алюминий не воспламеняется.

Кроме этого алюминий обладает достаточно высокой пластичностью, которая хорошо справляется с деформационными нагрузками. Недостатков немного, в основном высокая стоимость и сложности, возникающие при стыковке отдельных элементов.

Производители воздуховодов

Оцинкованные воздуховоды

Казалось бы, разницы между трубами для водопровода и системы вентиляции нет, но это не совсем так. Вентиляционная система должна соответствовать своим определенным требованиям, соблюдение которых позволяет не только повысить срок службы всех элементов, но и снизить расходы за счет увеличения эффективности. Производством воздуховодов занимаются следующие наиболее известные компании:

  1. VTS Clima (Польша). Данная компания была создана еще в 1989 году, за более чем 30 лет своей деятельности открыла представительства на территории нескольких десятков стран. Специализация: производство оборудования и воздуховодов для системы кондиционирования и вентиляции. Наибольший ассортимент среди гибки воздуховодов. Высокая популярность продукции этой фирмы прежде всего связана с относительно невысокой стоимостью и предоставляемой 3-х летней гарантией.
  2. Systemair – группа компаний, штаб-квартира которых находится в Швеции. Под данным брендом продают различное оборудование для систем вентиляции и координирования на территории более чем 60-ти стран. При производстве учитываются установленные стандарты ISO 14001, которые определяют высокую экологическую безопасность всей продукции.
  3. Арктос – компания зарегистрирована на территории России, также специализируется на выпуске оборудования и комплектующего для систем кондиционирования, вентиляции. Производство проводится на двух достаточно крупных заводах, которые расположены в Москве и Санкт-Петербурге.

Кроме этого в продаже можно встретить еще сотни брендов. Особое внимание следует уделять выбору пластиковых воздуховодов, так как этот материал может иметь низкое качество и на момент горения выделять токсичный дым – от подобного варианта исполнения лучше всего отказаться. При выборе оцинкованных труб нужно уделять внимание продукции, которая имеет гарантию.
