Внутренний пожарный водопровод осуществляет подачу воды к противопожарным кранам внутри домов. Рассмотрим, как обустроить и проверить пожарный кран внутреннего противопожарного водопровода.
Общее представление о пожарном водопроводе
Противопожарные водопроводы могут быть созданы как многофункциональная или специальная линия для тушения пожара. Такие ВПВ изготавливают из стали (применение полимеров недопустимо). Эти устройства монтируют в многоэтажных зданиях.
Многофункциональная конструкция может соединяться с водопроводом хозяйственного использования, системами водоснабжения автоматических приборов для тушения пожара. Для установки труб, которые подают воду к крану, применяют металлические конструкции, а для монтажа смежных хозяйственных труб применяются изделия из пропилена.
Система ВПВ бывает кольцевой или тупиковой. Тупиковую применяют, если в здании находится меньше 12 кранов. В кольцевой системе применяют запорную арматуру, которая позволяет отключить неисправные участки и перекрыть подачу воды на стояки труб хозяйственного назначения. Кроме кранов и труб, при установке ВПВ применяют:
- насосы;
- манометры;
- уровнемеры;
- запорную арматуру, оборудованную предохранительными клапанами;
- противопожарные шкафчики;
- извещатели пожарной безопасности, которые включают насосы.

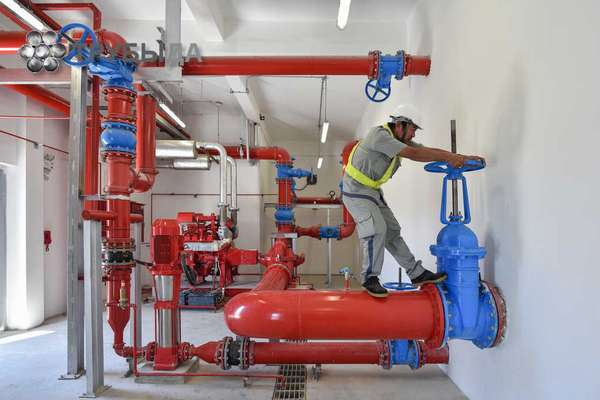

ВПВ должен иметь напор, то есть вода должна поступать под давлением. Это необходимо для хорошей работы крана. Если давление будет меньше допустимого уровня, то систему оборудуют насосами, которые ставят в специальном помещении внутри дома.
Требования к внутреннему противопожарному водопроводу
Противопожарные водопроводы должны сооружаться в таких объектах:
- жилые здания, имеющие высоту более 12 этажей;
- учреждения высотой больше 6 этажей;
- объекты, в которых предполагается большое скопление людей: театры, дворцы культуры, концертные залы;
- склады;
- постройки хозяйственного назначения;
- предприятия.
Внутренний противопожарный водопровод не требуется предусматривать в:
- школах;
- кинотеатрах, которые работают сезонно;
- в цехах 1 и 3 типа огнестойкости, где тушение огня водой может вызвать взрыв;
- сооружениях, в которых тушение возгорания осуществляется из специальных контейнеров.
Требования к внутреннему пожарному водопроводу:
- Пожарные краны надо монтировать на разветвлениях стояка, которые выводят в участки легкого доступа, такие как коридоры, лестницы, входные двери.
- Краны монтируют в противопожарном шкафчике на расстоянии 140 см от поверхности пола. Туда подходит пожарный рукав, по диаметру соответствующий отверстию крана. Длина рукава составляет 10-20 м.
- Если ВПВ соединяется с бытовым трубопроводом, то стояки могут изготавливаться из пропилена.
Число кранов зависит от длины коридора и количества этажей:
- Жилые дома в 12-16 этажей оборудуются 1 краном, если коридор больше 10 м, то двумя.
- Жилые здания в 16-25 этажей оборудуются 2 кранами, если коридор более 10 м, то тремя.
- Наименьшая водоотдача одного противопожарного стояка равна 2,5 л/сек. В том случае, когда диаметр противопожарного рукава 38 мм, то норма снижается до 1,5 л/сек.
Технические требования к ВПВ:
- на нижнем противопожарном стволе наибольшее давление 0,9 мПа;
- 50 мм диаметр трубопровода, который соединяет стволы со стояком;
- 65 мм диаметр стояка;
- 50 мм диаметр крана, если его производительность меньше 2,5 л/с;
- 65 мм диаметр крана, если производительность более 4 л/с;
- внизу и вверху стояка, на участках разветвлений к этажным трубам и на круговой разводке необходимо ставить запорную арматуру.
- проект ВПВ должны выполнять проектировщики.
Как обустроить пожарный водопровод
Когда прокладывают внутренний противопожарный водопровод, требования пожарной безопасности должны соблюдаться. В зданиях крепление ВПВ осуществляется посредством опоры на стену. Можно опирать водопровод на пол в подвалах, через участки кронштейнов, установленных на всю длину стены или перегородки.
Трубы можно опирать также на подвески, установленные к перекрытиям. При монтаже ВПВ, если напор больше 40 м, необходимо монтировать диафрагму. Это делают, чтобы уменьшить избыточное давление.
Обслуживание и испытания противопожарного водопровода
Проверка пожарного водопровода включает испытание клапанов пожарных кранов на исправность и надежность. Обслуживание проводят каждые полгода. Проверка напора в системе проводится каждые полгода.
Проверка рукавов осуществляется 1 раз в полгода. Испытание запорной арматуры производят 1 раз в полгода. Проверку насосов и их работоспособности необходимо осуществлять ежемесячно. Проверку оснащения шкафчиков проводят 1 раз в полгода. Испытание рукавов на устойчивость их к напору воды осуществляют каждый год.
На основании проверки составляют:
- акт обследования ВПВ;
- отчет о техобслуживании противопожарного оборудования;
- протокол функционирования противопожарных кранов;
- ведомость о найденных дефектах ВПВ.
Правила проведения испытаний ВПВ:
- Открывают противопожарный шкаф. Отсоединяют рукав от крана.
- Если на стволе имеется понижающая диафрагма, то нужно проверить соответствие ее диаметра нормативному показателю.
- К клапану подключают манометр. Присоединяют рукав. Один работник держит рукав, другой включает воду.
- Запускается извещатель, он приводит в действие насос, затем открывается клапан.
- Измеряют напор воды в трубе через 20 секунд после включения воды.
- Насос отключают, кран закрывают.
Результаты заносят в журнал проверок. На основании выполненных измерений составляют акт. Все устройства демонтируют и возвращают обратно.
