Как правильно провести установку сэндвич-дымохода своими руками

Сэндвич-дымоходы являются одним из доступных и безопасных способов обустройства автономного отопления. Конструкции быстро и легко монтируются. Поэтому многих интересует установка дымохода сэндвич своими руками, а как сделать правильно и безопасно такую работу, знает далеко не каждый.

Для осуществления грамотного монтажа требуются базовые знания и навыки в строительстве, которыми обладает большинство мужчин. Не рекомендуется осуществлять установку дымохода самостоятельно, если нет полной уверенности в правильности своих действий.

Особенности конструкции

Дымоходы сэндвич состоят из 2 труб (преимущественно изготовленных из нержавеющей стали) разного диаметра и входящих одна в другую. Пространство между элементами заполнено негорючим теплоизоляционным материалом. Чаще всего используют базальтовое волокно и минеральную вату.

Трубы дымоходной системы разных производителей могут отличаться толщиной изоляционного материала и диаметром. В остальном практически все показатели идентичны.

Кроме того, дымоходные конструкции содержат следующие элементы:

  • колена, которые имеют угол 90° и 45°;
  • флюгер;
  • защитный грибок;
  • тройник;
  • конус.

Комплектующие дополняет ревизия для осуществления проверки дымоходной системы. При отоплении газом грибок и флюгер не используются.

Сэндвич-конструкция имеет ряд преимуществ, таких как экономичность, пожаробезопасность, эстетичность, небольшой вес и т.д. Универсальность системы обусловлена возможностью ее установки как внутри, так и снаружи строения.

Параметры

Дымоходные конструкции должны соответствовать инженерным характеристикам здания и производительности котла. При выборе дополнительных элементов необходимо учитывать параметры трубопровода и других составляющих системы.

Качество материала для сэндвич-дымохода является важным показателем, поскольку от этого зависит безопасность и долговечность конструкции. Особенное внимание необходимо уделять качеству стали, из которой изготовлены элементы, поскольку температура выводящихся газов может достигать более +500°С.

Важным параметром является и толщина теплоизоляционного слоя. Оптимальные показатели от 2,5 до 6 см. Хорошим вариантом теплоизоляции считается базальтовое волокно. Оно имеет высокие показатели по следующим характеристикам:

  • звукоизоляция;
  • огнеупорность;
  • теплоизоляция.
Читайте также:  Как самостоятельно сделать парник из водопроводных труб

Не менее важно учитывать и диаметр труб. Этот показатель зависит от выделяемой теплоэнергии и может быть разным. Кроме того, он должен соответствовать размерам выходного отверстия котла или другого отопительного оборудования.

Специалисты настоятельно рекомендуют перед покупкой составляющих системы провести точный и детальный расчет, учесть все параметры и требования. Уделять внимание стоит не только качеству и характеристикам трубопровода, но и показателям других деталей конструкции. Так, при выборе крепежных элементов стоит учитывать, что крепление сэндвич-трубы зависит от вида обшивки здания или материалов, из которых оно построено.

Способы монтажа

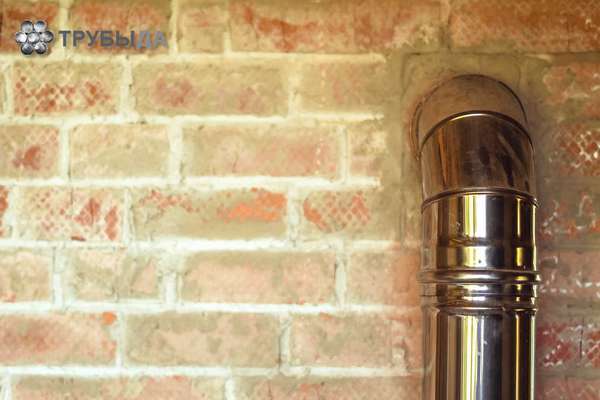

Дымовыводящие каналы могут располагаться как внутри здания, так и снаружи. Монтаж дымохода из сэндвич-труб через стену осуществляется намного легче, чем через крышу. Если этот способ сборки нецелесообразен, осуществляется размещение через кровлю. Этот способ требует осторожности и точности.

Установка конструкции через стену по пунктам:

  1. Закрепить подпорок.
  2. Установить внешнюю консоль и уголки для беспрепятственного передвижения тройника.
  3. Стену закрыть фанерой. При помощи шурупов сверху зафиксировать асбест.
  4. На асбест закрепить оцинкованный лист. В нем сделать отверстие для вывода трубы наружу.
  5. В дыру в стене устанавливается переходник. Затем надевается труба.

Для монтажа через кровлю необходимо прикрепить к отверстию для вывода лист стали. Предварительно установить в отверстии трубу. Обеспечить герметичность при помощи силиконовой манжеты и герметика. После этого зафиксировать лист.

Подготовка к монтажу сэндвич трубы

Чтобы устройство конструкции было осуществлено качественно и быстро, необходимо выполнить ряд подготовительных мероприятий:

  1. Монтаж патрубка, который обеспечивает безопасный проход дымовыводящей системы через перекрытие. Перед началом установки он обрабатывается огнестойкими материалами (мастика и базальтовое полотно).
  2. По стенкам гофры крепят изоляционный материал.
  3. Изолируют все элементы штуцера, которые соединяются с перекрытием, его внутреннюю часть.
  4. Наносят на потолке разметку под отверстие с учетом того, что патрубок окружает слой изоляции, и с запасом расстояния на воздушный зазор между гофрой и самой трубой.
  5. Следующим подготовительным действием является установка защиты патрубка.
  6. Осуществляют подготовку разделки на кровле. Для этого необходимо изучить ее устройство, произвести замеры внутри и снаружи при учете угла наклона крыши.
  7. С внутренней стороны производят вырезку отверстия под трубу.
  8. Подготавливают оцинкованный лист с отверстием под сэндвич-трубу. Крепят его на кровлю. В процессе работы важно помнить, что на уровне разделки нельзя допускать появления швов на основном дымовыводящем элементе.
Читайте также:  Виды бесшовных труб, их применение

Инструкция по монтажу своими руками

Перед началом работы составляют схему конструкции. Для обеспечения тяги общая длина канала должна быть 5 м и более, а высота трубы над кровлей не менее 0,5 м. Конструкцию оборудуют гасителем искр.

Установка сэндвича своими руками осуществляется последовательно снизу вверх, следующим образом:

  1. Подключение сэндвич-трубы к котлу. Требуется оставить небольшой участок возле котла неизолированным. Эта часть оборудования быстрее остальных элементов исчерпывает свой ресурс.
  2. Внутренние трубы соединяются подобно конструктору вставляются одна в другую. Закрепить элементы нужно так, чтобы образующийся конденсат не скапливался, а свободно стекал вниз. Для этого трубопровод соединяют узким концом.
  3. После того как все сегменты будут собраны, а тройники закреплены кронштейнами, необходимо уплотнить стыки. Для этого используют специальный металлический хомут, который фиксируется гайками.
  4. Самую верхнюю часть оснащают гасителем искр или дефлектором, чтобы в канал не попадали осадки и беспрепятственно выводился дым.
  5. В завершении элементы дымохода рекомендуется обработать герметиком.



Все этапы работы непосредственно на крыше в целях безопасности строго запрещено выполнять в ветреную и сырую погоду. Важно помнить о страховочных тросах и правилах техники безопасности.
