Квадратные трубы: сфера применения и размеры

Металлические профили квадратного сечения отличаются прочностью и долговечностью, поэтому их используют для производства мебели, установки каркасов зданий, строительных проектов, ворот, перекрытий. Широкое использование квадратной трубы разного размера в разных областях промышленности делает изделие востребованным и популярным.

Назначение профиля

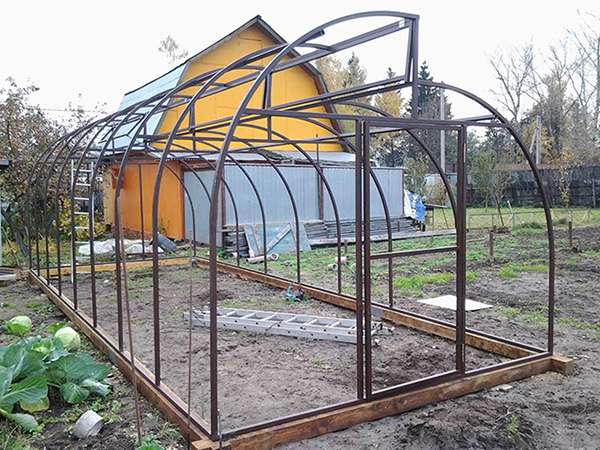

теплица из металлопрофиля

Трубы квадратного сечения применяют не только тогда, когда нужны каркасы прямой формы, их используют также для изготовления плоских загибов и конструкций с предполагаемой повышенной сопротивляемостью по показателям, которые на 25 % выше, чем у круглых профилей с аналогичной массой.

Квадратная форма металлического профиля повышает устойчивость к максимальным нагрузкам, что весьма востребовано застройщиками для несущих элементов зданий и создания опор и арматуры в машиностроении.

Изготавливают квадратные трубы из стали и алюминия. Разные размеры профилей специально покрывают слоем цинка, чтобы защитить их от коррозии и сделать внешне наиболее привлекательными. Профиля без цинкового покрытия в промышленности тоже востребованные, и их применяют для внутреннего монтажа.

Кроме того, квадратный профиль используют для производства мебели, ворот, заборов, спортивного инвентаря, каркасов любых построек, остановок, решеток для камина, стендов для наружной городской рекламы, развлекательных детских комплексов, любых вышек, прокладке кабеля и других сферах жизнедеятельности людей.

Все профиля квадратного сечения представлены определенным типом, различаются размерами и имеют определенную техническую характеристику, что вместе образует сортамент, имеющий значение для выпуска изделий и их реализации торговыми агентами.

Квадратный прокат имеет вид полых стержней – брусьев из металла. 4 ребра жесткости и малая масса позволяют использовать изделие там, где есть повышенное сопротивление, и нагрузка происходит на концы труб, а не на середину, что является очень важным при строительстве несущих конструкций.

ВАЖНО! Сортамент квадратных труб квадратного составляют марка стали, из которой он изготовлен, технологии производства проката, толщина стенки и дополнительные обработки.

Читайте также:  Разновидности декоративных накладок на трубу отопления

Виды квадратного проката

квадратные трубы

Профиля с квадратным сечением изготавливают из 7 видов марок стали, в которую добавляют разные химические реагенты, улучшающие качество металла. Сортамент таких труб, в соответствии с нормативными документами бывает:

  • бесшовным, с холодной деформацией,
  • горячей деформации (тоже бесшовным),
  • электросварным,
  • электросварным холоднодеформированным.

Все разновидности квадратных изделий маркируются по наружному размеру и производятся в полном соответствии с заданными типоразмерами предложенного сортамента.

Размеры, используемые в производстве, можно представить такой таблицей:

Таблица размеров металлопрофиля

При согласовании с заказчиком квадратные трубы при изготовлении можно скручивать по длине. Допустимой погрешностью у такого проката считается отклонение в норме 2° на 1 м.

Все трубы квадратного сечения отливают из углеродистых сталей. Для северных регионов РФ применяют низколегированные стали.

Единственный недостаток всех марок – это подверженность коррозии. Поэтому поверхность оцинковывают, грунтуют и окрашивают. Поверхность квадратной трубы делают матовой, шлифованной или зеркальной.

Сортамент квадратных бесшовных труб, хорошо подвергающийся сварке, с размерами сторон от 10 до 500 мм отмечен в ГОСТе 54157-2010 и называется сварным. Такие изделия делают из ленточных заготовок (штрипса).

Этапы производства квадратных профилей:

  • заготовке металла придают круглую форму на специальном станке,
  • сваривают края, а затем проверяют качество соединения с помощью специальных способов неразрушающего контроля,
  • формуют квадратную форму с помощью вальцев,
  • проверяют точность размеров,
  • проводят термическую обработку, которая снижает деформацию и внутреннее напряжение,
  • нарезка труб, согласно размерам,
  • снятие заусенцев с краев.

Трубы квадратных форм являются очень популярным металлопрокатом, который при небольшом весе обладает жесткостью и прочностью. Бесшовный профиль всегда обладает лучшими качественными характеристиками по прочности. Такие изделия, при его использовании в промышленности (разных областях) позволяют понизить металлоемкость всех возводимых конструкций до 25%, сохранив при этом все качественные характеристики, и равномерно распределив несущую нагрузку.

Преимущества квадратного профиля

Конструкция из квадратного профиля

Читайте также:  Как врезаться и установить тройник в чугунную канализационную трубу?

Квадратные трубы высокопрочны и просты в хранении. Ребра жесткости уменьшают ее массу и площадь использования. Так, например, забор из квадратных труб будет иметь меньшую площадь по сравнению с круглой оградой, что потребует использования меньшего количества лакокрасочных и антикоррозийных материалов. К преимуществам квадратных труб относят также:

  1. Удобство сверления. Облегчается процесс обшивки каркасов любым листовым материалом.
  2. Легкость в укладке и транспортировке. Компактность упаковки и складирования позволяет значительно сократить расходы по транспортировке.
  3. Упрощение монтажа при скреплении профилей.
  4. Фиксация деталей не только сваркой, но и крепежными деталями (болтами, винтами, саморезами).
  5. Возможность оцинковки для повышения эксплуатационных характеристик в борьбе с коррозией.

Примерная стоимость квадратных труб в РФ с учетом разнообразного ассортимента, составляет – от 34 796 рублей за тонну и 31 рубль за погонный метр.

Монтаж квадратных труб

сварка квадратных труб

Работы с квадратными металлическими трубами проводятся сваркой, как и у круглых. Сначала используют подготовительные методы, а затем выбирают способ сварочного процесса. Квадратные изделия замечательно поддаются круговому свариванию и могут использоваться вместе с проволокой, что позволяет прочно изготавливать сложные конструкции.

Возможно использование и соединения винтами обычными способами. Рассчитанные и тщательно подобранные размеры проката можно соединять болтами и саморезами слесарным инструментом. Размеры под возводимую конструкцию при этом подбираются оптимально, с учетом веса и распределительной нагрузки несущей массы.

Плотность, крепость и целостность металлической конструкций обеспечивается благодаря хорошей сцепке специальными соединителями. Такое монтажное соединение или скручивание винтами помогают крепить квадратные профиля под разным углом. Это обеспечивает хороший внешний вид изделиям, что важно для применения труб квадратного сечения при изготовлении мебели.

ВАЖНО! Для проведения монтажных работ с коррозионностойким стальным профилем рекомендуется использование плазменной или контактной сварки.

Виды размеров по ГОСТу

Квадратные трубы разных размеров

Квадратные стальные трубы различаются между собой:

  1. По производственной технологии (изготавливаются по требованию ГОСТа 13663–86), бывают:
  • бесшовными (с деформацией холодного и горячего типа),
  • электросварными.
  1. По нормативным требованиям и свойствам к химическому составу и механическим характеристикам бывают двух групп:
  • А – изготовленных по ГОСТу 380–2005,
  • Б – отлитых по ГОСТу 1050–80.
  1. Стандартные размеры по квадратных изделий определяются ГОСТом 8639–82.
Читайте также:  Какую информацию содержит сертификат на канализационные трубы ПВХ

Длина профилей (согласно стандартам) обозначена в таблице:

Квадратные трубы: сфера применения и размеры

Если знать толщину стенки трубы и размер сечения по ГОСТу, то можно быстро рассчитать ее массу. Для этого в таблице сортамента находят нужный размер проката, и в другой колонке смотрят: каков удельный вес металлоизделия (масса 1 п. м). Затем умножают удельный вес профиля на ее длину – полученный результат и будет массой квадратного изделия.

Весовые показатели труб являются важными. В таблицах ГОСТа всегда указан примерный вес в виде величины, которая на самом деле может отличаться. 1 п. м трубы квадратного сечения берется всегда при плотности стали в 7,85 г/см3. Кроме того, согласно государственной стандартизации, предусмотрена погрешность в максимальных пределах 12 % и указаны расширенные требования к металлическим изделиям:

  • увеличение сортамента (до 500 мм) по наружному размеру и толщине стенки (до 22 мм),
  • выделено понятие нормы,
  • требуется внимательность и точность при изготовлении,
  • разрешается проведение разнообразных испытаний изделий.

Весовые показатели имеют значение при отгрузке продукции.

ВАЖНО! При пожеланиях заказчика допускается производство квадратного проката разного размера. В таком случае стандарты заказа распространяются на все образцы изделий, независимо от технологии изготовления.

Квадратные трубы являются важным элементом почти всех строительных конструкций разного назначения. Большим успехом пользуются не только толстые, но и тонкостенные разновидности металлического профиля. Из них делают перегородки, ограждения и продукцию, которая не будет испытывать значительных нагрузок при эксплуатации.

Приобрести квадратные изделия можно в специальных магазинах, на оптовых складах, отделах рынка, а также на сайтах профильных предприятий, которые занимаются изготовлением или сбытом продукции (с отгрузкой), выполняют заказы по изготовлению размеров и оказывают услуги по монтажу.
