Где применяется запорный муфтовый вентиль и как его установить своими руками

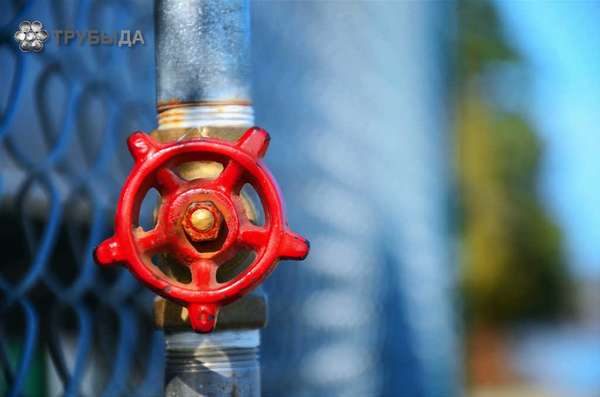

Вентиль запорный муфтовый является одним из видов арматуры, которая используется для прокладывания коммунальных или промышленных магистралей водо- и газопровода. Для их изготовления используется чугун, латунь и нержавеющая сталь. В зависимости от характеристик проводимого вещества выбирают то или иное изделие.

Что такое вентиль

Запорный, или регулирующий, клапан муфтовый устанавливается для остановки потока жидкости или регулирования его мощности. Ввиду особенностей монтажа широкое применение конструкция получила в системах водопроводов, отопления, в газовых бытовых магистралях с небольшим сечением труб.

Основные характеристики

Вентили запорно-регулирующие с муфтовым креплением представляют собой отрезок трубы с небольшим утолщением посередине, где располагается механизм воздействия. По обе стороны находятся фланцы с резьбой, а к механизму прикреплен элемент механического или электронного управления.

Установка устройств подразумевает накручивание на встречную резьбу трубопровода, поэтому в системах с большими диаметрами их не применяют, отдавая предпочтение фланцевым конструкциям.

Технические характеристики вентилей разнятся в зависимости от материала изготовления, основные из них представлены в таблице:

Эксплуатационный срок всех вентилей составляет около 50 лет при условиях правильного монтажа, содержания и ухода.

Преимущества и недостатки

Металлические муфтовые краны имеют ряд преимуществ, к которым можно отнести:

• способность эффективно выполнять свои функции в системах с высоким давлением и при его перепадах;
• легкось монтажа, ремонта и замены;
• длительный срок службы;
• малый ход рычага управления, что позволяет быстро отрегулировать поток;
• небольшие размер и вес, благодаря которым детали можно устанавливать в любой точке магистрали как горизонтально, так и вертикально.

Существенным недостатком является высокое гидравлическое сопротивление, из-за которого не представляется возможным установка конструкций в системах, переносящих вязкие вещества.

Классификация запорных устройств

В первую очередь все краны разделяют на 3 группы:

• запорные, которые можно устанавливать в положение «Открыто» и «Закрыто»;
• регулирующие, позволяющие изменять силу движения потока;
• комбинированные, совмещающие в себе обе функции.

По внутреннему устройству вентили могут быть:

• шаровыми (с круглым запорным элементом, оснащенным сквозным проходным отверстием);
• дисковыми (перекрытие осуществляется путем опускания конуса в виде пробки).

По типу управления клапан запорный может приводится в действие:

• механически (маховиком), т.е. вручную;
• с помощью электроприводов, в т. ч. с пульта дистанционного управления.

Назначение и применение запорных муфтовых вентилей

Муфтовое изделие применяется в системах горячего и холодного водоснабжения, используется как регулирующий элемент в канализационных магистралях и как контроллер для отопления в быту и на производстве, в линиях подачи инертного газа и сжатого воздуха к оборудованию.

Благодаря съемному типу монтажа установка приспособления рекомендуется в местах подключения приборов, точках повышенного износа для облегчения замены конструкции в случае выхода из строя.

Технология изготовления и материалы

Изготовление муфтовых запорно-регулирующих кранов осуществляется путем литья или штамповки. При этом материал проходит предварительную проверку на соответствие нормам эксплуатации в той или иной среде.

Для производства используются нержавеющая сталь, чугун и латунь, которые отличаются высокими эксплуатационными характеристиками, длительным сроком службы и приемлемой стоимостью для удовлетворения потребностей покупателя.

Латунные вентили

Кран латунный муфтовый чаще всего используется в системах холодного водоснабжения вертикального или горизонтального типа. Конструкция механизма может быть:

1. Прямоточной. В ней отсутствуют внутренние металлические детали, нуждающиеся в защите. Ось шпинделя в них расположена под углом к линии потока. При этом наблюдается низкое гидравлическое сопротивление. Корпус такого вентиля длинный и имеет большой вес.
2. Угловой. Устанавливается на местах поворота или сгиба магистрали.
3. Прямоточный. Его монтаж производится на любом участке трубы. Приспособление характеризуется высоким уровнем гидравлического сопротивления.

Латунные изделия отличаются высокой коррозийной стойкостью, устойчивостью к перепадам температур, противодействию повышенному давлению внутри системы.

Чугунные вентили

Вентиль чугунный муфтовый отличается мощным корпусом и регулирующим узлом на базе шпинделя. Он предназначен для труб диаметром 10-300 мм. Корпус детали способен выдерживать давление до 15 мПа и нагрев до +225°С. На практике изделия эксплуатируют в водопроводах низкого давления с температурой жидкости около +50°С. Реже для транспортировки пара и газа с прописанными максимальными характеристиками.

Благодаря прочности корпуса и механизма управления чугунные краны широко используются не только в быту, но и в промышленности. Достаточно низкая стоимость делает их практически незаменимым. Корпус изделия сделан из серого или ковкого чугуна. Все детали запорного узла производятся из стали. В качестве уплотнительного элемента используется резиновая или кожаная прокладка.

Стальные устройства

Вентиль стальной муфтовый обладает отличной прочностью, существенно превышающей показатель чугуна и латуни, но уступая им в твердости. Для улучшения эксплуатационных характеристик в состав вводят легирующие элементы, такие как марганец, кобальт, ванадий, хром и т.д.

Одной из разновидностей модифицированного металла является нержавеющая и жаропрочная сталь. Краны отлично себя зарекомендовали в магистралях с высокими температурами и агрессивными средами.

Из стали делают муфтовые вентили с механизмом «американка», в которых вместо шестигранных оконечностей применяются накидные гайки. Такая конструкция намного облегчает процесс установки, т. к. нет необходимости прокручивать всю арматуру целиком. Фиксация осуществляется путем накручивания гаек по отдельности с каждой стороны.

Монтаж

Для того чтобы установить вентиль муфтовый, сначала перекрывают подачу проходящей жидкости или газа. В системах теплоснабжения сливают воду. Затем отмечают расположение крана, обеспечивая при этом свободный доступ во всех сторон. Процесс можно разделить на несколько этапов:

1. Из трубы перпендикулярно стенкам вырезается участок, длина которого соответствует габаритам устанавливаемой арматуры.
2. На краях нарезается резьба. Она будет совпадать по параметрам с витками на муфте. Остатки стружки убирают.
3. Для обеспечения высокой герметичности накручивают уплотнитель из льняных нитей или ФУМ-ленты (в зависимости от условий эксплуатации).
4. Учитывая направление движения, указанное на корпусе, вентиль накручивают на трубы. Одновременно наворачивается фитинг на оба конца.
5. Осуществляют подачу жидкости и проверяют герметичность. При необходимости устраняют неполадки.

Монтаж и ремонт реализуются аналогичным методом путем накручивания-откручивания резьбового соединения, что делает муфтовые вентили востребованными. Чаще всего выходят из строя резиновые прокладки, которые пересыхают или истощаются, но простота замены и низкая стоимость детали практически не доставляют неудобств.
