Где применяются чугунные задвижки и как их правильно установить

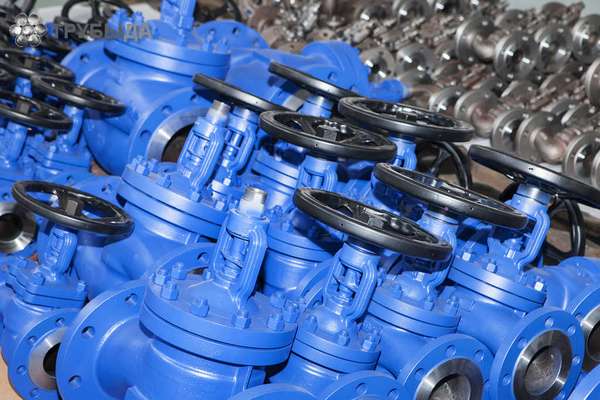

Задвижки чугунные выполняют функцию запирающих устройств, позволяют перекрывать либо освобождать поток жидкой и воздушной сред. Изделия применяются в трубопроводных комплексах по переводу пара, нефтепродуктов, воды и т.д. Задвижки отличаются простым конструктивным решением, ремонтопригодны, долговечны. Разные модели предназначены для давления высокого, среднего, пониженного.

Что такое задвижка

Задвижки из чугуна позволяют перекрывать либо регулировать поток воды, давление газовых смесей в трубопроводах. Конструкция фиксируется с открытым либо закрытым вентилем.

Устройство состоит из:

  • корпуса;
  • запирающей части (в форме шибера, клина либо дисков, расположенных параллельно);
  • шпинделя;
  • электрического привода либо маховика;
  • уплотнителей;
  • корпусной крышки.

Особенности использования запорного устройства заключаются в простом конструктивном решении, компактности. Материал изготовления (чугун) обеспечивает износостойкость, долговечность, устойчивость к процессам коррозии, ремонтопригодность. Задвижка многофункциональна, т.к. подходит для разных сред.

Технические характеристики

Размеры задвижек чугунных должны совпадать с параметрами трубопроводных систем, нормативы зафиксированы в ГОСТ 9698.86, 3706-93. Размеры условного прохода варьируются от 40 до 2000 мм, параметры условного давления составляют 160-2500 КПа.

В длину элементы достигают 140-550 мм. Температурные режимы для функционирования чугунных устройств в системах водоснабжения и на производствах -15+565°С. Рабочие параметры давления 25 МПа. Задвижки подходят для труб с диаметрами 50-3000 мм. Среднее функциональное давление может достигать 1,6 МПа.

Стандартный период эксплуатации составляет около 8 лет. Изделия оптимальны для транспортировки разных сред (вода, маслянистые и кислотно-щелевые составы, пар, нефтепродукты и т.д.). С трубопроводом изделия соединяются фланцевым либо сварочным методом, с помощью саморезов, болтов и т.д.

Принцип работы устройство и схема

Задвижка относится к специализированной арматуре для трубопроводных систем. Затвор либо регулирующий элемент передвигается в конструкции по направлению перпендикулярно потоку жидкости либо газа.

Устройство задвижки позволяет закрыть поток жидких сред, посредством последовательного перекрывания соединительных дисков. Уплотнительные кольца на дисках и в корпусе размещаются в перпендикулярном положении относительно задвижки.

Конструкция может быть с выдвижным и невыдвижным шпинделем в зависимости от функционального назначения и размещения.

При установке задвижного устройства на трубе горизонтально маховиком в направлении вверх, шпиндель размещается вертикально. На трубопроводной конструкции вертикального типа маховик располагается плашмя, шпиндель устанавливается горизонтально.

Виды

По конструктивному решению устройства подразделяются на:

  • клиновые;
  • параллельного типа;
  • шиберные.

В параллельных задвижках чугунных фланцевых уплотнительные поверхности седельных элементов располагают параллельно. В составе затворного механизма 2 диска. Для достижения закрытого состояния элементы с помощью специального клина подтягиваются к седлам, останавливая пропуск химического либо газового состава.

В задвижках клиновых седла внутри корпуса расположены под наклоном. Затворный элемент выполнен в форме клина из плотного состава либо состоит из 2 дисков. Задвижки чугунные с обрезиненным клином применяются в конструкциях, требующих высокой герметичности, т.к. плотно фиксируют задвижку в закрытом состоянии.

Задвижка шиберная похожа по форме на параллельное устройство, однако снабжается 1 запорным диском. Конструктивное решение оптимально в трубопроводах с односторонним движением сред, не требующих высоких параметров герметичности запорного элемента. Агрегат монтируется в трубопроводных системах, перемещающих канализационные воды, пульпы, шламовые составы, воды с примесями и т.д.

Допустимое давление в изделиях может быть:

  • высоким;
  • средним;
  • низким.

Устройства, функционирующие под невысоким давлением, снабжаются корпусом плоской формы.

Модели, работающие под средним давлением, имеют овальную форму.

Изделия, действующие под высоким давлением, снабжаются корпусом шарообразной конфигурации.

В соответствии с диаметром устройство может быть:

  • полнопроходным;
  • суженным.

Сниженное гидравлическое сопротивление устройства полнопроходного обеспечивается точной подгонкой диаметров трубы и задвижки.

Устройство суженное имеет диаметр меньше трубопроводного проема. Конструктивное решение способствует усилению гидравлического напряжения, при этом снижая изнашиваемость уплотнителей.

По способу управления различают системы:

  • ручного типа;
  • с электрическим приводом.

Задвижки ручного типа запускаются в движение с помощью маховика. Устройства применяются в системах с небольшим диаметром (до 150 мм).

Запорные устройства с электрическим приводом универсальны, однако наиболее часто применяются в крупногабаритных системах, размещенных в труднодоступном месте. Механизм оптимизирует работу, позволяя закрывать и открывать вентиль дистанционно.

Узловой механизм задвижки конструируется:

  • с выдвижным шпинделем;
  • с невыдвижным шпинделем.

Выдвижной шпиндель помогает уменьшить воздействие кислотно-щелевых составов на внутренние элементы запорного устройства. Конструктивное решение обеспечивает простой демонтаж и ремонт изделия. Ходовая гайка и резьба нанесены на внешнюю поверхность корпуса.

Шпиндель невыдвижного типа постоянно находится в кислотно-щелочной либо газовой среде. Элемент подвергается процессам окисления, коррозии, деформации от абразивных частиц. В рабочем состоянии доступ к элементу невозможен. Эксплуатационные условия приводят к быстрому износу изделия, требуется регулярная замена узловых соединений.

Сфера применения и преимущества

Задвижка чугунная является универсальной запирающей арматурой, оптимальной для трубопроводов с диаметрами 15-2000 мм.

Применяются изделия в сетевых инженерных путях:

  • жилищно-коммунальной сферы;
  • водоснабжения;
  • газопроводных систем;
  • нефтеперерабатывающих предприятий;
  • энергетических комплексов;
  • канализационных систем;
  • водоснабжении (горячем, холодном);
  • отопительных комплексах;
  • транспортировочных трубопроводов.

Конструктивные особенности задвижки обеспечивают:

  • универсальность применения (устанавливаются в конструкциях с разными температурными режимами);
  • большую пропускающую способность;
  • низкое гидравлическое сопротивление;
  • высокую герметичность;
  • простой уход.

Монтаж

Монтаж и ремонт запорных устройств зависят от вида конструкции, особенностей применения.

Запирающие устройства крепятся к трубопроводу методами:

  • фланцевым;
  • раструбным;
  • муфтовым;
  • сварным.

По общим правилам перед работами необходимо тестировать функциональность задвижки, открыть и закрыть устройство. На корпусе не должно быть трещин, сколов. При монтаже затвор устройства должен быть в положении открыто.

Для трубопроводов с диаметром больше 100 мм необходимо сконструировать устойчивую опору под трубу с запорным элементом.

При установке объемных задвижек с помощью подъемных устройств рекомендовано применение монтажных проушин для корпуса заводского производства. Запрещено применение электрического привода, маховика, редуктора.

При бесканальном монтаже в подземных условиях необходимо выполнить основание в виде насыпи не меньше 200 мм.

Наиболее популярно для трубопроводов средних размеров фланцевое соединение. Метод оптимален для деталей с обрезиниванием, задвижка чугунная с обрезиненным клином предварительно проверяется на полную комплектацию, соответствие размерам, диаметрам. В каналы на пластинах крепятся уплотнительные элементы в виде колец.

Выбор прокладок обусловлен функциональными параметрами (давление, средняя температура).

Популярны уплотнители из:

  • паронита;
  • фторопласта;
  • резины.

Уплотнитель из паронита используется в системах с температурой -50+450°C, давлением до 63 бар.

Фторопластовый PTFE-уплотнитель применяется при функциональном давлении, ограниченном 70 бар, температурном режиме -120+150°C.

Уплотнитель из резины EPDM применяется при невысоком давлении (до 16 бар), параметрах температуры 0+60°C.

После установки прокладок фланцы соединяются, закрепляются с помощью болтов. Гайки необходимо плотно стянуть и проверить показатели герметичности устройства. При неплотном прилегании соединение закрепляется с помощью герметика.

После монтажа необходимо провести испытания на качество и надежность конструкции. Проверка производится с открытым либо закрытым проемом запорного устройства. Промежуточное состояние затвора не рекомендовано при испытаниях.
