Во многих сооружениях установлены металлические трубопроводы. Но со временем их начинают заменять пластиковыми моделями. Иногда при замене или ремонте труб часть коммуникаций собирают из пластикового материала, оставляя остальной участок не тронутым. В таких ситуациях нужно знать, как соединить металлическую трубу с пластиковой, чтобы стыковка между разными материалами получилась качественной.
Сравнение свойств
Трубы, изготовленные из разных материалов, соединяют по специальной технологии. Чтобы весь процесс стыковки прошел правильно, нужно знать свойства каждого материала. К металлическим изделиям относятся конструкции из чугуна, стали и меди. Они имеют разные технические характеристики и применяются на различных участках. Пластиковые трубы изготавливают из полимеров, таких как полиэтилен, ПВХ и полипропилен. Их устанавливают в коммуникационных сетях. Сравнение свойств:
- Медные изделия монтируют в систему водопровода и отопления. Но их используют редко, так как они стоят дорого. Этот материал обладает хорошими эксплуатационными свойствами.
- Для канализаций и безнапорных водопроводов используют изделия из чугуна. Материал выдерживает высокие нагрузки, но хрупок к ударам. Чугунные трубы имеют продолжительный срок службы и низкую цену.
- Стальные изделия изготавливают из нержавейки, оцинкованной или углеродистой стали. Самые дорогие модели выпускают из нержавейки. Их стоимость со временем окупится, так как они имеют бессрочный срок эксплуатации. Срок службы простых стальных труб в несколько раз меньше, так как они подвержены воздействию коррозии. Оцинкованные конструкции имеют средние характеристики и хорошо переносят контакт с водой.
- Изделия из ПВХ устанавливают в канализационных системах. Хрупкость это основной недостаток материала.
- При прокладке коммуникационных систем чаще всего используют полипропиленовые изделия. Они обладают хорошими эксплуатационными качествами и не имеют недостатков.
- Основное свойство полиэтиленовых изделий это эластичность и плотность. Материал плохо переносит низкие температуры, что является его единственным недостатком.
Соединение труб можно сделать несколькими способами. Выбор способа зависит от материала, из которого изготовлены трубы.
Когда требуется подобное соединение
Чаще всего при прокладке коммуникационных систем используют однотипные материалы. Но бывают моменты, когда приходится конструкцию комбинировать. Это происходит в трех случаях:
- При возведении частного дома. Чтобы подсоединить дом к общим коммуникационным системам, которые размещены за пределами участка, нужно врезать свой трубопровод. Для этого пластиковые изделия соединяют с металлической конструкцией.
- При замене труб канализационной, водопроводной или отопительной системы во время капитального ремонта. Стояки, которые подведены к помещению оставляют металлическими, остальные трубы меняют на пластмассовые изделия.
- Иногда некоторые участки трубопровода требуют наличие металлических конструкций. Их часто устанавливают в местах с повышенной нагрузкой, это автомобильные дороги и т.д. Также трубы из металла монтируют тогда, когда по трубопроводу перемещается жидкость с высокой температурой (газ).
Способы соединения
Соединение отопления, водопровода, ГВС и канализационной системы происходит по-разному. Монтаж канализации делают посредством резиновых манжет, это гофры и патрубки. В металлическое изделие вставляют переходник, затем в него монтируют трубу из пластика. Стык получается герметичным за счет резинки, которая плотно сжимает 2 трубы. Отопительную и водопроводную систему стыкуют резьбовым и фланцевым способами.
Резьбовое
Резьбовое соединение это приспособление с односторонней резьбой. При соединении труб металлическое изделие прикручивают к резьбе, а пластиковое фиксируют с другой стороны гайкой. Фитинги с резьбой бывают 3 видов: американка, фитинг-ниппель и металлорукав.
Характеристика:
- Металлорукав. Это гибкий шланг, оснащенный уплотнительными манжетами и гайками. Он бывает разного диаметра. Такое соединение подходит для конструкций, которые находятся в разных плоскостях или на большом расстоянии друг от друга. Металлическую трубу прикручивают к металлорукаву через резьбу, а для пластикового изделия резьбу нужно подготовить. Для этого к пластику припаивают фитинг-ниппель с внешней или внутренней резьбой. К такой конструкции подбирают отдельный металлорукав. Он должен иметь втулку с внешней резьбой или накидную гайку с внутренней резьбой.
- Американка. Чаще всего пластиковые и металлические изделия соединяют с помощью американки. Деталь имеет внутреннюю или внешнюю резьбу. Для монтажа используют модель с внутренней резьбой. Чтобы прикрутить деталь, резьборезом на металлической трубе вырезают резьбу. С другой стороны деталь оснащена пластиковым патрубком. Он имеет внешнюю резьбу и больше по диаметру. К нему приваривают пластиковую трубу предварительно надев на него накидную гайку. Этой гайкой стягивают соединение. Между двумя элементами устанавливают резиновую прокладку, которая создаст герметизацию.
- Фитинг-ниппель. Фитинг это втулка из пластика, оснащенная внутренней металлической резьбой. Деталь прикручивают к металлической конструкции посредством резьбы. Между ними укладывают уплотнительный материал (ФУМ-ленту). Другая ее сторона имеет пластиковый патрубок, к которому приваривают пластиковое изделие.
Так как резьбовые фитинги имеют различную конструкцию, с их помощью можно соединять самые сложные участки труб. Это различные повороты и изгибы.
Фланцевое соединение

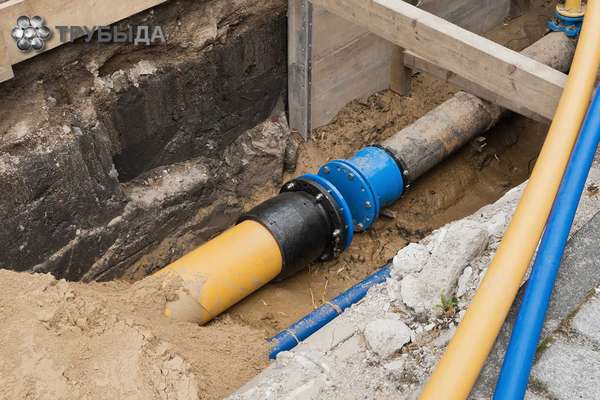

Фланец изготовлен из металла, поэтому приварить его к пластику нельзя. Чтобы соединить металлическую и пластиковую конструкции фланцевым соединением, применяют пластиковые элементы с дополнением. Внешне они похожи на уплотнительный цилиндр или втулки с бортиками. Концы труб вставляют в этот цилиндр с обеих сторон, при этом фланцы плотно примкнут к бортикам. Дополнительная установка между фланцами резиновых прокладок создаст хорошую герметичность. Уплотнительные цилиндры бывают:
- с конусным переходом и прямыми бортиками прочность соединения с такой деталью увеличивается в несколько раз;
- с конусными бортиками предназначены для изделий диаметром до 20 см;
- с прямыми бортиками применяются для тяжелых изделий диаметром до 15 см и легких диаметром не более 30 см.
Пластиковую деталь подбирают нужного диаметра, если труба оснащена фланцем. Последние фиксируют болтами, стягивая их осторожно крест-накрест.
Другие варианты
Соединить трубы можно простым способом, используя резиновый шланг. Также подойдет прорезиненное изделие. Чтобы подогнать шланг под нужный размер, высчитывают промежуток между трубами и прибавляют к нему 10 см. По полученной цифре делают подрез. Шланг надевают на трубы и фиксируют хомутами. Вместо шланга можно приобрести в магазине готовую втулку. Они бывают разной длины и диаметра. Их изготавливают из резины и комплектуют хомутами. Есть модели, сделанные в виде тройника.
Если длина трубопровода небольшая или примыкает к горизонтальной поверхности, то можно использовать зажимно-соединительную муфту. Ее еще называют фитинг Гебо. Этот переходник используют, если сделать резьбу не получается. Фитинг состоит из корпуса с гайками и 6 колец: уплотнительных, зажимных и прижимных. Кольца располагаются парами с 2 сторон. Соединение трубопровода проходит быстро и без применения специального оборудования:
- Грязь с края трубы удаляют, а старую краску тщательно счищают.
- Фитинг развинчивают и поочередно надевают на изделие так, чтобы уплотнительная прокладка легла от его края на расстояние в 1 см.
- Трубу вставляют в фитинг и придвигают к нему кольца. Вначале идет уплотнительное кольцо, затем прижимное и в конце зажимное. Затем все закручивают болтом.
- К полимерному изделию припаивают фитинг «американку» и надевают ее на другую сторону муфты.
- Чтобы проверить надежность крепления, трубу удерживают, а фитинг слегка подтягивают. Он должен сидеть крепко и не двигаться по конструкции. Резьбу тщательно затягивают, если он сдвинулся с места.
Неплотное прилегание муфты может означать, что был подобран неправильный размер изделия. Такое соединение обеспечивает герметичный стык. Нельзя допускать, чтобы на фитинг оказывались лишние внешние нагрузки.
