Как самостоятельно изготовить беседку из профильной трубы

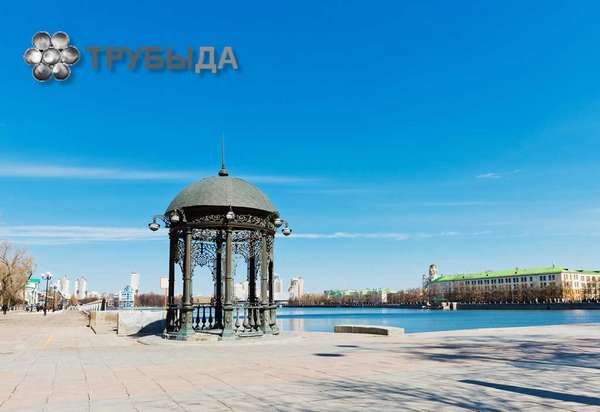

Профтруба доступный бюджетный материал, из которого легко возвести разные постройки, требующие жесткого каркаса. Беседка из профильной трубы может быть изготовлена и в традиционной технике, и в виде строения необычной цилиндрической или арочной конструкции. Профтрубу легко гнуть и собирать из таких деталей ажурные холоднокованые опоры для беседочных сооружений. Легкая садовая постройка из профтрубы будет уместна в саду любого стиля, если подобрать нужный вариант.

Виды и способы сборки

Основной способ сборки беседки из профтрубы применение сварного шва. Металлоизделия легко и прочно соединяют с помощью сварочного аппарата. Но этот способ для самостоятельного строительства доступен не всем. Он требует наличия навыков работы и специального оборудования.

Собрать беседку своими руками можно и с помощью резьбового соединения. Это более долгий и требующий точности способ: трубы нужно просверлить и соединить болтами с гайками. Но в отличие от сварки, работать дрелью умеют многие мужчины и женщины. Каркас для беседки на болтах можно сделать разборным, чтобы на зиму убирать легкие детали конструкции для хранения.

Беседка на фундаменте

Для капитального строения необходима предварительная постройка фундамента. Его изготавливают разными способами:

• ленточный заливают по периметру сооружения в заранее выкопанный котлован, а опоры устанавливают в процессе заливки;
• свайный представляет собой множество коротких столбиков, на которые опираются пол и стены постройки, опоры бетонируются только в узловых точках конструкции;
• плитный устраивают, заливая всю площадку под будущим строением, а вертикальные элементы устанавливают до заливки бетона в котлован.

У каждого способа есть свои преимущества. Они применяются в зависимости от плотности и глубины промерзания грунта. На выбор способа устройства фундамента беседки из профильной трубы влияет и уровень грунтовых вод. Ленточный фундамент считается более прочным при сильной пучинистости грунта. Сваи хорошо подходят для плотного и сильно промерзающего типа почвы. На местах с близким залеганием грунтовых вод, где сложно выкопать глубокие ямы, применяют плитные конструкции.

Беседка без фундамента

Если беседка будет разборной, фундамент ей не потребуется. Предотвратить падение конструкций в случае сильного ветра можно установкой опор с бетонированием из оснований. Такой прием иногда используют и для постоянных сооружений, которые устанавливают на хороших, устойчивых грунтах. Столбики-опоры бетонируют индивидуально, устанавливая их в углах сооружения и черед каждые 1,5-2 м по длине стен.

У беседок фантазийной формы может не оказаться вертикальных опор. Для установки такой конструкции сначала бетонируют короткие отрезки металлопрофиля, к которым затем крепят опорные фермы.

Выбор труб

Если беседка из труб будет иметь стандартную форму (вертикальные столбы и крыша), то для опорных конструкций стоит выбрать металлоизделия сечением не менее 5 см. Толщина их стенок должна быть 2-3 мм. Прочность таких профилей достаточна для того, чтобы выдержать вес крыши с учетом снеговой нагрузки. Для второстепенных деталей (ограждения, стропил и пр.) достаточно сечение 2,5 см и толщину металла около 2 мм. Холоднокованые элементы выполняют из такого же материала.

Для изготовления из профильной трубы арочных и других нестандартных форм с покрытием из поликарбоната могут потребоваться и другие размеры металлопрофиля. Рассчитать прочность ферм придется самостоятельно или воспользоваться услугами проектировщиков, т. к. размеры и площадь крыши такого изделия выбирается индивидуально.

Чертежи с размерами

Перед сборкой следует сделать подробные эскизы конструкций: схема (чертежи, размеры, детализация) поможет правильно рассчитать количество материала. В качестве образца можно использовать беседки, которые имеются в продаже в строительных фирмах. Чаще всего это варианты нетрадиционной формы: арки и полуарки, пятиугольник, трапеции и пр. За основу можно взять и конструкцию простой 4-6-угольной садовой постройки классического типа.

При составлении чертежа важно определить высоту внутри сооружения, чтобы человек мог стоять выпрямившись. Лавочки в нестандартных беседках часто располагают возле коротких стен или скатов арки. Над сиденьями должно оставаться не менее 1 м до металлоконструкций, чтобы исключить травмы.

Подготовка к строительству

Перед началом строительства нужно перенести размеры беседки на участок, выбранный для возведения конструкции. Если нужен вариант с фундаментом, копают котлован нужной формы и типа:

• для столбчатого (свайного) бурят выемки под сваи: по углам конструкции и на всей площади пола с шагом 50-70 см;
• для ленточного по периметру постройки: глубина не менее 70 см, ширина 30-40 см;
• для плитного выбирают грунт по площади всего пола беседки и на 15-20 см за ее периметром.

В котлован заливают бетон до уровня почвы и укрепляют в нем основные опоры (угловые и по длине стен). После этого ставят опалубку, чтобы поднять цоколь над грунтом на 15-50 см. После застывания выравнивают поверхность, измеряя длинным строительным уровнем перепады высот между соседними столбиками или по верхней плоскости других типов.

Пока фундамент набирает крепость, нужно подготовить необходимые инструменты:

• болгарку;
• дрель (для соединения болтами);
• сварочный аппарат (если соединение деталей сварное);
• строительный уровень, угольник, рулетку.

Как сделать беседку из профильной трубы?

После того как фундамент окреп (через 2-3 недели после его заливки), начинают возводить металлический каркас беседки. Этапы строительства, изложенные пошагово, помогут легко и быстро выполнить работу:

1. Монтаж обвязки. Нарезать трубы сечением 4 см на отрезки, равные длине каждой стороны строения. Приварить или произвести крепление на болтах к установленным при заливке фундамента вертикальным опорам. Нужно выполнить 2 ряда обвязки. Нижнюю монтируют на высоте будущего пола. На эти детали будут опираться лаги перекрытия, поэтому крепление должно быть достаточно прочным. Верхнюю устанавливают по вершинам столбиков, объединяя их в цельную конструкцию. На верхней обвязке будут закреплены стропила.
2. Второстепенные детали. Если беседка из профильной трубы, своими руками возведенная на участке, будет иметь стены, потребуется установка горизонтальных перемычек под обрешетку. Эти элементы нарезают из тонких труб (2,5 см) и крепят к столбам на расстоянии 50 см друг от друга. Для изготовления окон и дверей наваривают рамы из коротких отрезков в соответствии с заранее рассчитанными и указанными на чертежах размерами. Для беседки без стен приваривают перила ограждения и опоры для сидений.
3. Стропила. Для строительства двускатной крыши сваривают стропильные фермы из 2 одинаковых отрезков, располагая их в виде сторон угла. Готовые детали наварить на верхнюю обвязку в местах установленных столбов. По верхнему углу всех ферм прикрепить конек из длинного отрезка трубы. Для сооружения 4-6-скатной кровли нарезают одинаковые элементы, которые наваривают попарно на диагонально противолежащие вершинки столбов и обвязку. Соединение каждой пары стропил происходит над центром многоугольника.
4. Монтаж обрешетки. Обрешетку кровли под поликарбонат делают из ровных брусков толщиной 2-3 см или такой же профтрубы. Детали обрешетки укладывают поперек стропил на расстоянии не более 50 см друг от друга.
5. Настил пола. Лаги делают из толстого бруска (10 см) или профтрубы не менее 4 см толщиной. На продольно уложенные детали укладывают и закрепляют черновой пол из досок, а затем сверху монтируют нужное покрытие (палубная доска, фанера и пр.).
6. Завершающий этап. К обрешетке стен и крыши крепят поликарбонат, вагонку, металлочерепицу или другой материал, из которого планируется выполнить покрытие стен и кровли. Вырезают и устанавливают сиденья, крепят их к опорам. Чтобы защитить дерево и металл от воздействия влаги, покрывают все поверхности антикоррозийной грунтовкой и лаками или красками для наружных работ.

Уход за постройкой

Чтобы металлоконструкции долго служили, беседку нужно ежегодно осматривать после окончания зимнего сезона. Обнаруженные повреждения лакокрасочного покрытия следует закрасить, предварительно удалив появляющуюся ржавчину. Покрытие стоит полностью обновлять 1 раз в 4-5 лет.

Правильно уложенная и закрепленная кровля не деформируется в течение многих лет. При повреждении ее элементов потребуется замена.
