Настенный кронштейн для дымохода предназначен для создания опоры вертикальной вентиляционной шахты и для ее фиксации по всей длине. Конструкция крепежа позволяет произвести монтаж труб различного диаметра и в нужной отдаленности от стены.
Виды
Сооружение дымоходной трубы производится строго с требованиями нормативных документов, в основном это касается надежности конструкции. Особенно важна прочность при установке сэндвич-дымоходов ввиду их большого веса и габаритов. Для этих целей используют кронштейны.
Различают несколько видов изделий:
- Опорный кронштейн для дымохода крепится в самой нижней точке вертикальной линии. На него ложится вес всей конструкции. Он может оснащаться планкой с ревизионным отверстием и конденсатсборником.
- Стеновой крепеж с хомутом и ножками определенной длины предназначен для фиксации трубы по всей длине.
- Кронштейн телескопический выполнен в виде круглого хомута на одной ножке с крепежной пластиной. При этом длина ножки может регулироваться.
У первого типа есть уголковые опоры, которые способны обеспечить надежное удержание трубы. Вертикальные стойки уголка имеют отверстия для вкручивания анкеров. Стеновые детали состоят из 2 частей: первая включает хомут с ножками, а другая фиксируется болтами после того, как дымоход установлен на свое место.
Особенности определения высоты кронштейна

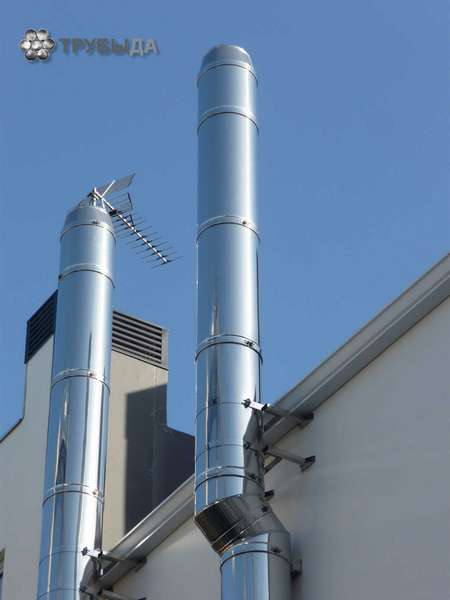

Опорный элемент крепления воздуховода устанавливают непосредственно под поворотом магистрали в точке выхода из отопительного прибора как внутри, так и снаружи здания. Он должен располагаться непосредственно под угловым фитингом.
Для того чтобы определить высоту крепления опорного кронштейна, следует вычислить уровень, на котором будет заканчиваться горизонтальная часть вентиляции. Если предусмотрено наличие дополнительных комплектующих в виде ревизий и сеток, высота уменьшится на ширину детали, чтобы компенсировать ее установку.
Монтаж стенных крепежей начинается на высоте 1 метр от начала дымохода, а дальше это расстояние можно увеличить, но с шагом не более 2 м.
Базовые параметры
Материал изготовления опорных и стенных кронштейнов нержавеющая сталь Aisi304 или Aisi321. Некоторые производители покрывают изделия тонким слоем краски с целью придания более подходящего внешнего вида для всех возможных отделок стен.
Опорные крепежи оснащены отверстиями с диаметром 190, 220, 250, 270 и 310 мм для возможности доступа к нижнему торцу дымохода.
Крепление стеновое бывает 2 видов: с фиксированной длиной ножек и телескопическое. Диаметр хомута обоих типов изделий идентичен сечению опорного кронштейна. Возможная длина опор от круга до стены в среднем равняется 500 мм.
В случае с телескопическими крепежными деталями расстояние от стены можно регулировать в нескольких диапазонах:
- 330-500 мм;
- 330-700 мм;
- 300-500 мм;
- 500-900 мм.
Стандартные размеры полностью отображают потребности монтажа воздуховодов круглой формы. Если возникает необходимость отклонится от этих габаритов, можно заказать необходимые элементы по индивидуальному чертежу или смастерить кронштейны своими руками, использовав металлические трубки небольшого сечения и хомуты, сваренные друг с другом. Опорное основание можно сделать в виде двух треугольников и расположить их так, как того потребует конструкция.
Подготовка к монтажу
Прежде чем начинать устанавливать дымоотвод, необходимо составить подробный чертеж будущей конструкции с расчетом расположения стыковочных точек и мест крепления кронштейнов. Кроме того, обязательно нужно учесть тип трубы и материал облицовки здания, т. к. это влияет на расстояние от стены. Если используются сэндвич-трубы, это подразумевает повышенные весовые нагрузки. Металлические детали весят меньше, но они склонны к нагреванию, что повышает пожароопасность.
На основании всех данных рассчитывают длину ножек крепежей и их конструкцию так, чтобы опорный и стенной кронштейны были способны выдержать вес воздуховода.
После тщательной прорисовки чертежа и определения необходимых комплектующих и их количества переходят к закупке оборудования и подготовке инструмента. Для реализации всех этапов процесса монтажа понадобятся ножницы по металлу, электрическая дрель или перфоратор, набор отверток, плоскогубцы, строительный уровень, рулетка, дюбели.
Финальный этап подготовки к монтажу нанесение разметки. Для этого вымеряют расстояние от пола (грунта), отбивают в этом месте абсолютную горизонтальную и вертикальную линии. Первая будет указывать на ровное положение кронштейна, вторая на направленность дымохода.
Монтаж
Правила установки воздуховодов регламентированы нормами ГОСТа и четко прописывают поочередность размещения элементов. В первую очередь осуществляется стыковка горизонтального участка трубы с отопительным оборудованием и вывод его на улицу или подведение к месту перехода в вертикальную конструкцию.
На следующем этапе производится монтаж крепежных точек. По нанесенной разметке в нужных местах стену просверливают, образуя отверстия соответствующего диаметра в том количестве, которое предусмотрено кронштейнами. Затем их оборудуют пластиковыми дюбелями.
Опорный кронштейн фиксируют в первоначальном виде. Стенные детали перед установкой лучше разобрать, отсоединив наружную половинку обхватывающего хомута. Пластину с ножкой и второй половиной фиксируют на стене.
После этого металлические каналы или сэндвич-трубы собирают в единую конструкцию, начиная снизу и продвигаясь вверх. По мере приближения магистрали к месту фиксации ее прижимают половинками хомута и затягивают болтами. На протяжении всего процесса необходимо контролировать вертикальное расположение линии труб при помощи строительного уровня.
Если дымоход проводится от печного отопления, магистраль собирают из труб и частично протягивают внутри помещений. С таком случае перед закреплением кронштейнов следует осуществить теплоизоляцию стены.
