Трубопровод из прочного и толстого пластика — это отличная замена устаревшим металлическим аналогам, а для отопительной системы и труб с горячей водой применяют изделия из металлопластика.
Сварка пластиковых труб производится специальным паяльником, собрать единую систему не так уж сложно, надо только иметь терпение и предельную аккуратность.
Преимущества и недостатки
К плюсам относятся:
- Устойчивость к воздействию коррозии.
- Низкая теплопроводность.
- Лёгкий вес.
- Быстрый и не трудоёмкий монтаж.
- Подавляется шум водного потока.
- Перепады температурного режима не влияют на качество соединения.
Негативных качеств немного:
- нельзя применять для системы пожаротушения,
- каждый вид пластика имеет индивидуальную технологию сборки.
В отличие от металлических аналогов, пластиковые имеют срок службы до 50 лет.
Этапы монтажа
Как сварить полипропиленовые трубы в домашних условиях, вначале проводят подготовительные работы:
- очистка фланцев от заусенцев и загрязнений,
- проведение обезжиривания будущих стыков,
- замер входа труб в фитинги, при этом надо учитывать технологический зазор не менее 1 мм,
- с каждого конца трубы снимается фаска, чтобы изделие плотно и без усилия входило в место соединения.
По окончании подготовки начинается монтаж. Сварка пластиковой трубы делится на четыре этапа:
- Нарезка отдельных элементов.
- Нагрев окончаний труб в паяльнике до температуры 2500 C.
- Соединение посредством муфт или фитингов.
- Охлаждение мест соединения не менее 20 минут для прочной спайки.
Нарезка производится специальными ножницами — труборезом, острые кромки которого быстро и без повреждений перерезают трубы. Работать следует в термостойких перчатках, чтобы случайно не травмировать руки об разогретые части паяльника. При стыковке важно не допустить перекоса, а все действия проводятся быстро, чтобы разогретые участки не успели остыть.
Способы соединения
Сварка ПВХ труб производится несколькими способами, о каждом поговорим подробно.
Холодный метод
Аналогичный способ монтирования трубопровода удобен тем, что не нужно использовать дорогостоящее оборудование для разогрева торцов труб — достаточно приобрести агрессивный клей для твёрдого пластика. Результат аналогичен сварке труб, т. к. получается прочная конструкция с аналогичными рабочими характеристиками. Выполнять сборку надо при температуре окружающей среды в пределах +5—+35 градусов.
Муфтовое
Для стыковки используются соединительные муфты или тройники. Для разогрева кромок нужен специальный паяльник, что значительно сужает круг приверженцев именно такой методики. Торцы труб и внутреннюю часть муфты разогревают до появления участков оплавления и затем плотно соединяют, после остывания получается монолитная конструкция.
В. С. Стеблюков, образование: колледж, специальность: слесарь-ремонтник пятого разряда, опыт работы с 2005 года: «Раструбные соединения просто соединять и эксплуатировать, трубопровод, собранный по этой методике, считается монолитной конструкцией, которую можно использовать сразу после окончания всех работ».
Электромуфтовое
Такая методика применяется при прокладке пластиковых трубопроводов, на стык труб одевается специальная муфта, где через окна выведены контакты для подключения источника тока. Внутри расположена спираль, которая разогревает торцы труб, в результате чего происходит прочное соединение.
Преимущество метода состоит в том, что нет обилия подручного инструмента, а только приспособление по обработке стыка. Недостатки — высокая стоимость одного погонного метра готового трубопровода.
Методом стыка
Применяется для труб разного диаметра, которые изготовлены из полимеров. Является выгодным способом, т. к. нет дополнительных деталей, а сварочный аппарат потребляет минимум электрической энергии. Все действия происходят в автоматическом режиме: при помощи специальной установки трубы соединяются с полной соосностью, затем производится жёсткая фиксация. Совпадение не должно превышать более одной десятой от диаметра труб.
Между торцами располагают нагревательную пластину, которую убирают после начала оплавления. Затем трубы сжимают до появления ровного валика на поверхности, который после снятия аппарата легко удаляется. Такая методика используется только для труб с диаметром не менее 50 мм, а толщина стенок не должна превышать 5 мм.
Необходимый минимум инструмента
Представляем краткий перечень всего, что нужно для сварки трубопровода:
- специальное устройство для сварки полипропиленовых труб,
- набор насадок,
- ножницы для обрезки трубы,
- инструмент для зачистки торцов или шейвер, именно он помогает добиться правильной обработки, а без его применения провести правильную сварку металлопластиковых труб невозможно,
- фаскосниматели используются для удаления заусенцев на кромках труб,
- набор фитингов и муфт,
- рулетка, карандаш или тонкий маркер.
Перечисленные в конце списка составляющие требуются для замера и обозначения мест зачистки и заглубления торца трубы в фитинг.
Основные этапы
Следует правильно подготовиться к процессу соединения труб, независимо от проводимой технологии.
Расчёт длины труб
Перед закупкой всех составляющих будущего трубопровода нужно:
- составить план расположения трубопроводов,
- рассчитать точное количество нужных материалов, начиная от труб, и заканчивая элементами крепежа на стенах.

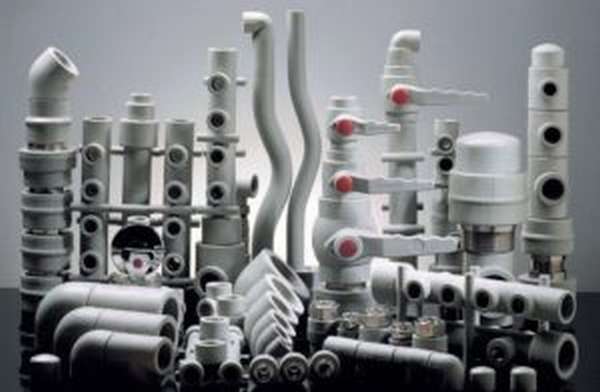

Ассортимент фитингов настолько разнообразен, что позволяет создать любую конфигурацию трубопровода. Во время покупки предпочтение имеют известные производители, чья продукция пользуется спросом и отвечает предъявляемым требованиям.
Внутренние дефекты проявятся только после заполнения водой трубопровода, при поверхностном осмотре обнаружить их нельзя.
Выбирая аппарат для сварки надо знать, что минимальная мощность такого оборудования не менее 1 кВт. Обычно для монтажа домашнего трубопровода используют трубы с диаметром от 20 до 32 мм, а паяльник средней мощности сваривает без проблем трубы до 63 мм.
Сварка элементов
При соединении излишние усилия не нужны, т. к. они могут стать причиной возникновения деформации. Нагревание торцевой части происходит до T=250—2600 С, затем нужно быстро соединить детали и дождаться полного остывания конструкции. Желательно сварку проводить при окружающей температуре не ниже ноля, т. к. нагрев займёт больше времени, а прочностные характеристики будут невысокими. Особое внимание уделите чистоте, потому что наличие пыли на стыках приведёт к появлению дефектов.
Очищение покрытия паяльника
Качественные паяльники для сварки изделий из ПВХ имеют антипригарное покрытие, если вам не повезло, в магазине попалась китайская копия, то ни в коем случае не пытайтесь счищать прилипшие частицы механическим способом — только растворителем. Процесс не такой быстрый, но надёжный. Покупать трубы надо от известного производителя, который использует качественный пластик, не прилипающий к аппарату при нагревании.
Распространённые ошибки
Как надо правильно сваривать трубы из ПВХ, чтобы при эксплуатации они были надёжными и не доставляли хлопот. На разных этапах могут возникнуть досадные ошибки:
- неточность в соединении элементов,
- слишком сильные усилия сжатия приводят к появлению внутреннего гофра,
- недостаточный разогрев торцов приводит к непрочному соединению,
- перегрев инструмента чреват выходом из строя дорогостоящего оборудования,
- неправильно подобранный аппарат не обеспечит надёжности стыков.
Производители аналогичного бюджетного оборудования из Турции и КНР применяют в составе алюминиевого нагревателя дополнительные вставки, которые увеличивают температуру нагревания все поверхности, но создают и дополнительную нагрузку на домашнюю электрическую сеть, реле инструмента.
Сборка без сварки
Соединить изделия из полипропилена возможно и без сварки — для этого используют компрессионные фитинги или прочный клей.
Установка фитингов
Монтаж трубопроводов при помощи фитингов состоит из трёх этапов:
- На обрезок трубы с зачищенным от заусенцев торцом одевают гайку синего цвета. Обжимное кольцо из белого материала размещаем, как показано на картинке № 5.
- Другую трубу вставляем в фитинг до упора.
- Закручиваем гайку вручную, а затем дожимаем при помощи ключа.
Этот вид сборки не требует от исполнителя специальных навыков и знаний.
Склеиваем элементы
Такая методика применяется для водопровода с холодной водой. Для прочного соединения надо приобрести клей типа LN-915, но работать нужно только в перчатках, т. к. его основа способна разъедать кожу. Алгоритм действий простой:
- Стыки надо зачистить и обезжирить.
- Проверить угол среза и глубину проникновения трубы, сделать пометку карандашом или маркером.
- Клеящий состав ровным слоем наносится на торец трубы и место соединения в фитинге.
- Подготовленный отрезок вставляется в фитинг до сделанной заранее отметки и проворачивают на четверть оборота, чтобы клей ровно распределился по всему торцу. Высыхание клея зависит от состава и длится от 1 до 3 минут, а излишки убирают салфеткой.
- Склеенные фрагменты выкладываются на ровную поверхность для окончательного высыхания
После окончательной сборки трубопровода использовать конструкцию по прямому назначению следует не ранее суток. Работы следует проводить в проветриваемом помещении, а ёмкости с клеем и растворителем плотно закрывать крышками после использования, чтобы предотвратить испарение. Запрещено использовать загустевший клей.
Выводы
Сварка и склеивание изделий из ПВХ происходит на молекулярном уровне, поэтому конструкция водопровода получается монолитной и весьма надёжной в эксплуатации.
