Особенности сварки ПНД труб: что это такое и где используется?

Такие конструкции широко применяются в строительстве — их устанавливают в коллекторы простых и высокого напора трубопроводов. Чтобы ответить на вопрос, что это такое сварка ПНД труб, достаточно выяснить все особенности такой конструкции и методику выполнения соединений. Ответы на часто задаваемые вопросы заинтересованные пользователи найдут в этой статье.

Особенности применения

Особенности сварки ПНД труб: что это такое и где используется?

Полиэтилен отлично переносит воздействие разных активных сред, поэтому материал применяется для прокладки трубопроводов во время строительства жилых домов и на производственных предприятиях. Эксплуатационные качества труб схожи с аналогичными показателями полипропилена, а сшитый полиэтилен можно использовать даже в среде высоких температур, не превышающих плюс 95 0C. ПНД используют в местах с довольно низкой температурой до -70 градусов.

Способы сваривания

Сварка труб марки ПНД выполняется такими способами:

  • фланцевый или раструбный,
  • неразъёмный или сварной.

Выбирать надо, учитывая условия эксплуатации, например, когда строят магистраль высокого давления, то используют электромуфтовый вариант или встык.

Именно такой метод позволит получить в результате надежность соединения труб ПНД, а в трубопроводах, где жидкость протекает самотёком, применяются разъёмные соединения, так как их конструкция намного проще.

Соединение неразъемного типа

Вариант сварки встык применяется для монтажа труб с диаметром от 50 мм и более, качество выполнения работ гарантирует использование аналогичного типа аппарат.

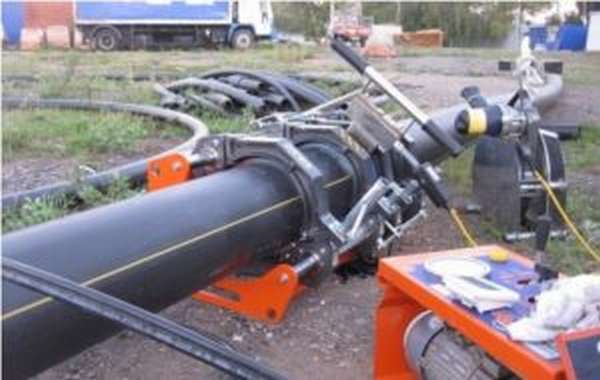

Стыковой вариант сварки

Принцип прост — торцы трубы разогреваются до температуры плавления, а затем соединяются под давлением, пластик застывает и образует единое целое. Место стыковки имеет прочность не хуже, чем труба. Для выполнения такого метода трубы жестко закрепляются фиксаторами аппарата, затем торцы нагревают круглой пластиной. Когда пластик начинается плавиться, плиту убирают, а трубы с силой прижимаются торцами.

Процесс имеет такие особенности:

  1. Используют только для соединения труб или фитингов идентичных диаметров.
  2. Толщина стенок должна быть не менее 5 мм.
  3. Температура среды — от +15 0C.
  4. Станок отличается низким потреблением электрической энергии.

Параметры сварки полиэтиленовых труб методом встык берут из специальных таблиц.

Важно! Аналогичную технику лучше брать в аренду у монтажной фирмы, так как в быту вы ее часто использовать не будете, поэтому приобретение в магазине —нерентабельно.

Электромуфтовый способ

Особенности сварки ПНД труб: что это такое и где используется?Применяется при прокладке магистралей с внутренним давлением до 16 атмосфер, на практике обходится дороже из-за использования муфт для каждого стыка. Методика простая:

  1. Торцы труб предварительно зачищаются.
  2. В муфту вставляются трубы, жестко закрепляемые струбцинами.
  3. К специальным отверстиям подключается напряжение. Внутри изделия происходит расплавление материала, после остывания получается монолитная конструкция.

До окончания процесса все составляющие должны оставаться неподвижными, как в период нагревания, так и при остывании.

Такая методика применяется, если нужно сделать врезку в действующую магистраль, при сварке большого количества стыков рентабельнее применение стыковой методики.

Разъемные методы

Аналогичная стыковка труб ПВХ и ПНД не столь надежна, чем сварная, но этот способ имеет свои преимущества. Среди них:

  • для осуществления стыковки магистрали нет нужды приобретать дорогостоящее оборудование,
  • соединение производится в любом месте, где сварочное оборудование использовать нельзя, например, под водой,
  • такая методика позволяет быстро соединить трубы.

Кроме перечисленных достоинств, немаловажен тот факт, что работать может не квалифицированный исполнитель.

Фитинги из ПНД

Установка происходит таким способом:

  1. Конструкция разбирается, открутив накидную гайку.
  2. Торцы зачищаются, снимается фаска специальным изделием.
  3. На трубе делается отметка, указывающая глубину ее вхождения в фитинг.
  4. Дли облегчения скольжения, законцовки труб смазывают раствором мыла.
  5. После введения трубы гайка затягивается, но при этом надо быть осторожным, чтобы не переусердствовать.

Соединение производится самостоятельно, без помощи специалистов-сантехников.

Установка фланца

Особенности сварки ПНД труб: что это такое и где используется?

Такой метод выбирается, когда ПНД труба присоединяется к стальному аналогу, а также при врезке для установки вентилей, задвижек или регуляторов. Все работы выполняются с такой последовательностью:

  • на законцовке трубы нарезается резьба,
  • затем накручивается переходник,
  • надевается отвод трубы,
  • место стыковки прогревается муфтой или при помощи строительного фена,
  • выдерживается вся конструкция до остывания.

Перед одеванием фланца убедитесь, что внутри нет заусенцев и острых кромок, которые могут повредить торец ПНД трубы при контакте.

Сгибание или выпрямление труб

Трубы реализуются в торговых точках или на складах в виде отдельных сегментов по 12 м или же цельными, но смотанными в большую бухту. При хранении во втором варианте труба изгибается, поэтому при монтаже требуется выпрямление путём нагревания. При этом надо помнить, что нагрев производится кратковременный до 80 градусов, чтобы не повредить структуру изделия.

Способы разгибания

В жаркий период лета для нагревания достаточно оставить трубы на некоторое время на открытом месте или применить нагревание с использованием лучей УФО, которые не ухудшают структуру ПНД труб, но надо следить, чтобы стенки изделия не размягчились слишком сильно. Зимой трубы разогревают с помощью горячей воды, но такая методика подходит только для малого диаметра, не более 50 мм. Чем короче изделие, тем легче его разогнуть.

Методика сгибания

Для придания трубе ПНД нужной конфигурации используют метод кратковременного нагревания в месте сгиба:

  • обдувка направленным в нужное место горячим воздухом,
  • прогревание при помощи ацетиленовой горелки,
  • с применением кипятка.

Во время сгиба применяют специальный каркас из отшлифованных листов ДВП. В месте сгибания труба нагревается и остается в таком положении до полного остывания, при этом надо соблюдать предельную осторожность, чтобы не повредить стенки изделия.

Д. И. Мануилов, образование: колледж, специальность — сварщик 5 разряда, опыт работы с 2000 года: «Выпрямление и сгиб труб ПНД требуют сноровки, а также предельной осторожности, что вырабатывается у исполнителя с опытом».

Комплектация и инструменты

Перечень основного оборудования:

  • сварочный агрегат для выполнения работ методом в раструб,
  • стыковочный станок,
  • монтажные приспособления для дополнительной обработки.

Все виды нагревателей должны быть с антипригарным покрытием, чтобы не тратить время на очистку после применения. Аппараты снабжены терморегуляторами и индикаторами для визуального контроля нагревания.

В комплект сварочного аппарата входят:

  1. Детали и насадки для быстрого разогрева.
  2. Монтажные конструкции.
  3. Струбцины разной конфигурации.
  4. Ящик для хранения.

Аппараты для соединения труб ПНД отличаются легким весом и удобностью использования. Нагревательные элементы легко взаимозаменяемы, а выглядят как пластины круглого типа с покрытием ПТФЭ.  Каждая снабжена температурным индикатором и предохранителем.

Аппарат ручного типа

Аппараты для сварки ПНД труб электросварных муфт имеют такую разновидность:

  • механического типа,
  • гидравлический вариант,
  • автоматический агрегат.

Универсальностью обладает второй вариант — с такими аппаратами фиксируются одновременно сразу несколько швов на магистралях, а срок выполнения операции минимальный, так как дополнительное оборудование имеется у каждого агрегата.

Для крупных диаметров

Особенности сварки ПНД труб: что это такое и где используется?При соединении труб с диаметром более 400 мм отдельно для каждого метода используются специальные машинки: стыкового, раструбного или электромуфельного типа.

Другие инструменты:

  • для снятия оксидного налета или зачистки торцов,
  • крепежи седел крупного диаметра,
  • выравнивающие устройства,
  • аналогичные конструкции для сгибания,
  • фаскосниматели,
  • пилки для разделения магистрали,
  • конструкции для жесткого закрепления позиций.

Важно! Для прочного соединения используют весь набор инструментов, иначе возможен брак.

Муфта

Такие изделия выпускаются трех видов:

  1. Равнопроходной вариант.
  2. Фланцевая муфта используется для толстых труб.
  3. Композиционный тип — при соединении магистралей разного диаметра.

Все типы имеют ряд преимуществ:

  • длительность эксплуатации, исчисляемая несколькими десятками лет,
  • высокий процент надежности,
  • устойчивость к перепадам температур и механическим повреждениям,
  • не боятся агрессивных сред.

Такие магистрали отличаются универсальностью, могут использоваться при высоком и низком внутреннем давлении жидкости.

Этапы работ

При самостоятельном использовании оборудования надо помнить последовательность:

  1. Подготовка — зачистка трубы проводится на участке в 200 мм от торца, для этого используется специальный скребок.
  2. Жесткая фиксация центратором, для правильной установки муфты.
  3. Подключение сварочного аппарата.
  4. Проведение сварки.
  5. Удаление аппарата после остывания стыка.

Зачищенные места надо обезжирить спиртовым раствором. На каждой муфте нанесён штрих-код, который распознает автомат, весь режим работы автоматический: начало разогрева аппарат начинается после считывания кода, а после окончания процесса звучит сигнал. Чтобы конструкция полностью остыла достаточно 7 минут, только после этого производится демонтаж оборудования.

Контролирование качества

Особенности сварки ПНД труб: что это такое и где используется?Он проводится визуально или при помощи специальной техники, только после этого начинается следующая стыковка. Шов должен быть ровным и выглядеть как выпуклая без пропусков бороздка на теле трубы, не допускается смещение деталей. Для шовных соединений имеются требования, прописанные в соответствующих ГОСТах, дополнительное обслуживание в течение эксплуатации не предусмотрено.

Высота образовывающегося на шве валика не превышает 2,5 мм, исключением служат трубы ПНД при толщине стенок в 20 мм — у них высота шовного соединения допускается до 5 мм.

Выводы

Прежде, чем начинать стыковку трубопровода, нужно выбрать оптимальный вариант методики, подходящей для диаметра и толщины труб ПНД, только после этого надо приступать к выполнению подготовительных и основных работ.
