Описание и технические характеристики сварочных электродов АНО-21

Электроды АНО-21 популярны как у профессиональных сварщиков, так и у любителей. С ними несложно работать, они не требуют особых навыков от работника, но обеспечивают прочные и долговечные швы. Электроды марки АНО-21 пригодны для всех сварочных положений и направлений сварки (включая вертикально сверху вниз), дают минимальное расплескивание расплавленного металла. Сбалансированы для работы прямой и обратной полярностью, а также переменным током.

Техническая характеристика

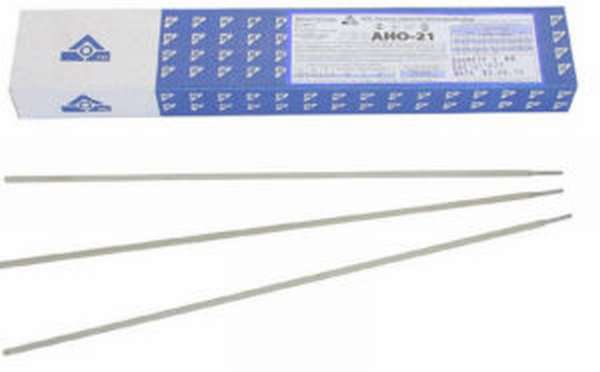

Описание и технические характеристики сварочных электродов АНО-21Электроды для сварки АНО-21 применяются при сваривании деталей от 1 до 4 мм, трубопроводов и сосудов, находящихся под невысоким давлением. Отлично справляются с созданием коротких швов.

Рутиловая обмазка на основе диоксида титана позволяет сваривать заготовки во влажном состоянии и со следами коррозии. Изделие способно работать во всех сварочных положениях и направлениях, что особо важно для проварки неповоротных стыков трубопроводов.

Напряжение холостого хода должно быть не менее 50 вольт, работать можно прямой и обратной полярностью, а также переменными током.

АНО-21 выпускаются диаметром 2, 2,5, 3 и 4 мм. Отдельно следует отметить такие технические эксплуатационные параметры, как:

  • облегченный розжиг дуги,
  • стабильность горения,
  • сниженное разбрызгивание.

Сварочная проволока, используемая для производства АНО-21, содержит добавки, повышающие коэффициент поверхностного натяжения расплава. Это позволяет варить потолочные и вертикальные швы, не опасаясь вытекания металла из сварочной ванны.

Преимущества и недостатки

Описание и технические характеристики сварочных электродов АНО-21

Электроды сварочные АНО -21 обладают следующими достоинствами:

  • доступность,
  • быстрый поджиг электродуги,
  • формирование легкого и быстро удаляемого шлакового слоя поверх материла шва, слоя,
  • прочность, долговечность и герметичность шва.

Присущ изделию и ряд минусов:

  • малый диапазон толщин заготовок,
  • потребность в дополнительных флюсах,
  • непригодность для сварки стыков в трубопроводах и сосудах высокого давления.
Читайте также:  Из чего состоит сварочный выпрямитель: устройство и принцип работы

Указанные недостатки компенсируются доступной ценой и внимательностью к правилам применения. Если не пытаться использовать АНО для соединения заготовок большой толщины или стыков высокого давления они не разочаруют покупателя.

Сферы применения

Описание и технические характеристики сварочных электродов АНО-21

Изделие применяется в ходе ручной электродуговой сварки (ММА) заготовок из углеродистых сплавов. Наиболее частые сферы применения, следующие:

  • монтаж и полевой ремонт трубопроводов и сосудов, работающих под невысоким давлением,
  • сборка ответственных конструкций с выполнением швов встык, в угол и внахлест,
  • проварка корневых швов на толстых заготовках.

АНО-21 используется на промышленных предприятиях в области судостроения, машиностроения, распределительных сетей в жилищно-коммунальном хозяйстве. С удовольствием применяют электроды и ремонтные мастерские, и домашние умельцы.

Химический состав

Химический состав АНО-21 неизменен для всех диаметров и длин ассортимента. Он определяет физико-химические и эксплуатационные свойства изделия. Нормированное процентное содержание легирующих добавок и максимальное содержание примесей указано в таблице:

С Si Mn S P
0,1 0,3 0,5–0,8 0,04 0,045

Химический состав регламентирован государственным стандартом и обязателен к соблюдению для всех производителей электродов. На практике между их продукцией наблюдается определенная разница в химическом составе.

Особенности работы

Описание и технические характеристики сварочных электродов АНО-21Основной особенностью АНО-21, как и других изделий с рутиловой обмазкой, является способность работать в сложных условиях, по влажным заготовкам, имеющим следы коррозии. Однако сам электрод должен быть практически абсолютно сухим. Для этого их хранят в герметичной упаковке, а в случае увлажнение обязательно прокаливают от 40 до 60 минут при температуре 120оС.

Режимы сварки зависят от диаметра изделия:

Диаметр, мм

Длина, мм Количество на 1 кг, шт. Рабочий ток, А
Нижнее Вертикальное Потолочное
2 300 95 60-100 70-80 80-100
2,5 300 58 70-120 70-100 90-110
3 350 40 100-150 90-110 110-140
4 160-190 150-170 150-180

Не стоит пытаться варить таким электродами заготовки толще 5 мм или стыки труб, которые должны работать под давлением. Ни к чему хорошему такие попытки не приведут. Ту работу, для которой АНО -21 был спроектирован, он выполняет практически безупречно

Читайте также:  Технология сварки алюминия полуавтоматом: требование к оборудованию

Маркировка и производители

Электроды были разработаны в институте сварки Академии Наук им. Патона. Маркировка АНО -21 означает:

  • А: Академия
  • Н: Наук
  • О: обмазанный,
  • 21: модель разработки

Полное обозначение Э46-АНО-21-d-УД Е 430/3/-Р 11 содержит в себе детальное описание свойств изделия:

  • Э46: тип изделия согласно ГОСТ,
  • АНО-21: марка,
  • d: диаметр изделия,
  • У: соединение углеродистых сплавов,
  • Д: с утолщенной обмазкой,
  • 43: сопротивление разрыву материала шва 46 кгс/мм2,
  • О: относительное удлинение до 18%,
  • /3/: ударная вязкость наплава от 3,5 кгс м/см2,
  • Р: обмазка на основе рутила,
  • 1: работает в любых сварочных положениях,
  • 1: использует прямую или обратную полярность, или переменный ток.

Электроды АНО-21 выпускают следующие предприятия-изготовители:

  • Патон,
  • MaxWeld,
  • Гранит,
  • Тигарбо,
  • ЛЭЗ,
  • Монолит,
  • КОМЗ.

Специалисты признают, что не все изготовители в точности соблюдают технологию изготовления и химический состав обмазки. Поэтому качество и рабочие свойства их продукции отличаются друг от друга. Различия заключаются в легкости розжига, стабильности дуги и пористости шва.

Технологические особенности сварки

Для работы с угловыми швами в вертикальном положении и направлении сверху вниз используется метод опирания, электрод следует удерживать в плоскости биссектрисы угла. Наклон к сварочному направлению допускается в пределах 40 70о.

Недопустимо превышать значения сварочных токов, рекомендованные для каждой толщины и сварочного положения. Это может привести к прожогам заготовок.

Сравнение с другими

Опытные сварщики провели сравнительные тесты АНО- 21 и близких по сфере применения и рабочим характеристикам рутиловых электродов изделий других марок. По ссылкам размещены видео с детальным разбором рабочих свойств, специалисты рассматривают отличие электродов АНО-21 от УОНИ и в чем разница с МР-3, делятся практическим опытом применения.

С ЛЭЗ МР3-С и ЛЭЗ УОНИ 13/55

С Монолит РЦ

МР-3С (СЗСМ) и АНО-21 (Тигарбо, КОМЗ)

Заключение

Электроды АНО-21, разработанные в академическом Институте Сварки им. Патона, имеют рутиловое покрытие. Они используются для сварки заготовок толщиной до 4 мм, р\при этом позволяя работать в сложных условиях. Даже в случае влажной и заржавевшей заготовки обеспечивается прочный и долговечный шов. Высокие рабочие качества и доступная цена обуславливают популярность изделия среди профессионалов и домашних мастеров.
