Технические характеристики и области применения электродов LB-52U

Нишу рынка сварочных расходных материалов для ответственных соединений нефтегазовых трубопроводов, мостовых сооружений по праву заняли электроды Kobelco. LB-52U – ветеран, служит 4-десяток лет.

Сравниваем

Технические характеристики и области применения электродов LB-52UПоявилась целая плеяда специализированных японских стержневых электродов с наружной обмазкой из Кобе, входящих в группу материалов FAMILIARC с гарантией прочности шва на растяжение в пределах 590 МПа. Это LB 62D, LB 62U, LB 106.

Буквенно-цифровая аббревиатура расшифровывается:

  • L – электрод покрытый для дуговой сварки,
  • B – обмазка основного (щелочного) типа,
  • 52 – внутрифирменное порядковое обозначение разработки,
  • U – специфика применения: углеродистые и низкоуглеродистые стали с малым легированием.

Электроды LB-52U позиционируются как специализированные низководородные для выполнения корневого шва без потребности во встречном подварочном. Цельность соединения и равномерность восприятия нагрузок обеспечивают единство материала корневого, заполняющего и лицевого швов.

Ключевое отличие группы FAMILIARC – приоритет одностороннего шва с усилением изнаночной стороны. Корневой чешуйчатый валик с глубиной проникновения на полный размер притупления разделки недоступен отечественным УОНИ 13/45, МТГ-01к, МТГ-02. Из импортных аналогов демонстрируют близкие свойства японские Nittetsu S-16W, ОК 53.70 ESAB.

Электроды Кобелко демонстрируют стабильность дуги, равномерное проплавление бесшовных трубных сталей классов прочности К54–56 (сплавы 13Г2АФ, 09ГБФ, 13Г1С-У, 17Г2СФ, 12Г2СБ) без применения подкладочных материалов.

Внутренняя поверхность шва усилена. Исключаются непровары и подрезы при соблюдении технологических требований по величине токовой нагрузки на толщину стержня и скорости прохождения участка. Режиму упрочнения основания шва при односторонней сварке присвоен термин uranami.

Односторонняя сварка, выполненная низководородными электродами Кобелко ЛБ-52У, лишена технических дефектов, требующих частичного восстановления разделки и повторного наложения шва:

  • Порообразование,
  • Микротрещины тела шва и сопряжений с массивом металла,
  • Раковины и каверны.
Читайте также:  Способы и особенности сварки нержавейки в домашних условиях

Длительность эксплуатации при сохранении характеристик устойчивости к динамическим нагрузкам стали основанием аттестации НАКС и рекомендаций ВНИИСТ для использования при ремонте и строительстве магистральных трубопроводов высокого давления.

Расчётное давление для низколегированных прямошовных и цельнокатаных газо- и нефтепроводов из стали 10Г2ФБЮ (К60) 10 МПа. Не меньшие нагрузки при постоянном напряжении выдерживают мостовые конструкции.

Технические харакетеристики

Технические характеристики и области применения электродов LB-52UНаплавной корневой шов по неповоротным стыкам трубопроката выдерживает усилие 590 МПа. На последующие слои заполнения и облицовки нагрузка ляжет со снижением на 10% – 530 МПа.

Зарегистрирована минимизация хрупкой составляющей в изломе при криогенных температурах в испытаниях на ударный изгиб.

Механические характеристики наплавленного материала:

  • Текучесть (усреднено) – 470 МПа.
  • Прочность (усреднено) – 570 МПа.
  • Вязкость ударная на изгиб по Шарпи – KCU при t +200 – 200 Дж/см2, KCV при t -300 – 50 Дж/см2.
  • Водород, диффундирующий в наплав (средняя величина) – при t +200 (влажность 60%) – 16 мл/кг, при t +300 (влажность 80%) 33 мл/кг.
  • Удлинение линейное – 28–33%.

Химические составляющие сварочной проволоки ЛБ 52У:

  • C 0,10 (в расплаве сохраняется половина, остальное выгорает).
  • Mn 0,65 (выгорает 10% элемента).
  • Si 0,15(выгорает 60%).
  • S 0,020 (фрагментарные остаточные явления, менее 0,005%).
  • P 0,026 (угар 60%).

Достоинством электродов lb является стойкость заполнения и пограничных областей к растрескиванию при эластичности и вязкости соединения. Это свойство компенсирует продолжительные деформационные нагрузки сдвига и динамических ударов лучше аустенитных неразъёмных соединений.

Особенности сварки

Технические характеристики и области применения электродов LB-52UТавровые швы угловых соединений с усилением катета и продольное наращивание конструктивных элементов по разделанной фаске ведётся послойно. Валик катета ложится равномерно, со сглаженной волнистостью, без углублений кратеров в месте смены электрода.

Разделочные канавки выдерживаются под углом 30–400. Толщина притупления 0,4–2 мм. Межкромочный зазор 2–3,2 мм. Зажжение дуги во избежание прожига ведут на боковой стенке.

Читайте также:  ГОСТ 2246-70 на стальную сварочную проволоку: технические условия

Рекомендуется выжигать электрод без остатка. Это связано с тем, что механическая прочность прилегания слоя покрытия высока. Торец стержня скрыт в углублении под выступающей обмазкой. Повторный розжиг затруднён.

Упрощает работу нетребовательность к пространственному положению и направлению ведения шва при стабильности горения дуги в режимах высокой и низкой токоподачи. Незначительность разбрызгивания дополняется лёгкостью шлакоотделения ручным электроинструментом перед наложением очередного слоя.

Для чего используют? Продукция Кобелко по техническим параметрам предназначена к применению для герметизации сосудов и ёмкостей под переменным давлением. Агрессивные природные среды и химические реагенты не разрушают целостность наплавного слоя соединения.

Защитные функции и свойства обмазки

Состав защитного покрытия прутка содержит много компонентов различной нацеленности:

  • Стабилизаторы – известняк, мрамор, плавиковый и полевой шпаты.
  • Раскислители с функцией легирующих элементов – марганец металлический, ферромарганец, ферротитан, ферросилиций.
  • Шлакообразователи – гранит, мрамор, марганцевая руда.
  • Газообразователи – декстрин, крахмал, древесная мука (рутил).
  • Связующие – жидкое стекло, сода, сурик.

Технические характеристики и области применения электродов LB-52UСбалансированность компонентов, выполняющих двойные функции, влияет на технологическое качество заполнения расплавом. Балластные шлакообразователи вкупе с прореагировавшими карбонатами по достижении температуры плавления укрывают сварочную ванну слоем поверхностных окислов.

Газозащита оказывается заперта до схватывания и растрескивания ошлакованной корки. Несвязанный атомарный кислород нейтрализует химическая активность СО при переходе в углекислоту. Диффузионное поглощение атмосферного водорода кипящей сталью предотвращается избытком объёма СО2.

Типоразмеры, потребная величина тока

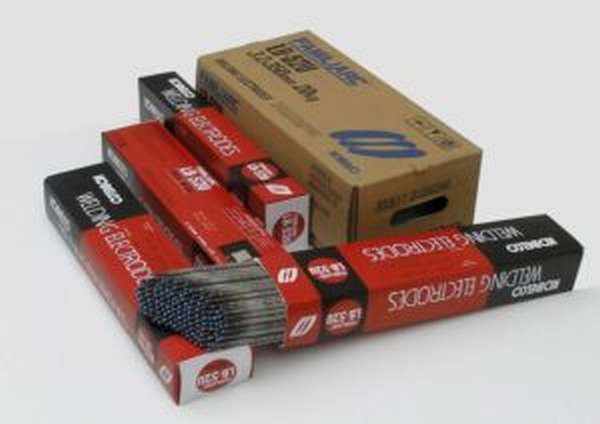

Поставки ведутся в фирменных упаковках по 5 кг. В бумажных коробках с логотипом изготовителя по 4 пачки. Деревянных ящиках по 1 т. По обмазке 100% наполнения нанесён номер партии и марка. Стержень под держтель маркируется краской. Размерный ряд:

  • Ø2,6, 3,2 – длина стержня 350 мм,
  • Ø3,2, 4,0 – длина стержня 400 мм.

Вместимость 5-килограммовой пачки, штук:

  • Ø2,6 – 240,
  • Ø3,2 – 153,
  • Ø4 – 95.
Читайте также:  Должностная инструкция и обязанности сварщиков разных разрядов

Предложения товара иной размерной градации, обезличенной упаковки, сертификата без корректного русского перевода означает, что продают фальсификат.

Сила сварочного тока связана с сорторазмером стержня. Полярность свободная, используются аппараты постоянного и переменного напряжения. Производитель и практики рекомендуют удержание короткой дуги c постепенным увеличением токовой нагрузки до оптимума.

Зависимость величины тока, диаметра, целевое использование:

  • Ø2,6х350 – min 60, max 90 А – корень, заполнение облицовка шва (К54–60),
  • Ø3,2х350 (400) – min 90, max 130 А – корневой, подварочный, заполнение (К54–60),
  • Ø4х400 – min 130, max 180 А – подварочный, заполняющий, облицовка (К54).

Подготовка к работе и хранение

Технические характеристики и области применения электродов LB-52UЭлектроды Кобелко малогигроскопичны. Обмазка активизирует влагопоглощение с повышением температуры воздуха и влажности. Адсорбция, незначительная в первые часы, возрастает. За сутки впитывается до 3% воды. Нормативный запас на рабочую смену подлежит сушке и прокалке при 350-градусной температуре в электропечи в течение часа.

Хранение допустимо в отапливаемых вентилируемых помещениях с влажностью до 65% в оригинальной упаковке. Высота штабеля при складировании вне стеллажей до 2 м в высоту с обязательной перевязкой по горизонтали.
