Производство сварки элементов размерами до 1 м можно выполнять в любых условиях, для изделий больших габаритов рекомендуется использовать сварочный стол. Для домашней сварки, например, в гараже, устанавливаются простые модели. Для крупных и ответственных работ следует использовать стол сварщика, позволяющий не только сваривать детали, но и выполнять сборку металлических конструкций.
Требования
Монтажные столы для пайки и сваривания по виду конструкции разделяются на:
- стационарные,
- передвижные.
Независимо от типа к столы должны отвечать требованиям:
- габариты должны приниматься такими, чтобы было комфортно работать,
- материал должен быть прочным,
- окантовка стола должна производиться из медной полоски для удобства сбивания покрытия электрода,
- обладать достаточной для устойчивости массой,
- стационарные конструкции должны оснащаться настольной вытяжкой для пайки либо вентилятором,
- при расположении на улице требуется устройство навеса.
При конструировании поста следует учесть все требования безопасности: оборудовать заземление, вентиляцию, подсветку.
Конструкция
В зависимости от применения существует два вида столов для сваривания металлоконструкций:
- бытовой, используемый для нерегулярных домашних работ,
- полупрофессиональный сварочно-сборочный для сложных работ.
Простой стол для сварочных работ
Стол сварщика для любительских целей отличается простотой устройства и удобством в применении при малых объемах работ.
Конструкция состоит из жестко сварного каркаса из профильной трубы 60х60 мм, к которой приставлены ножки. На удалении 0,2 м от поверхности они соединяются равнополочными уголками 20х20 мм. Поверх каркаса устанавливается столешница, используемая в роли опоры для подвергаемых сварке деталей, а также пазами для фиксации изделий.
На раму привариваются крючки для размещения проводов аппарата для сварки, между стойками устанавливается небольшой поддон под металлическую пыль и окалину.
С одной стороны размещают тумбочку из тонкого листа металла, предназначенную для инструмента. Там же устанавливают и бачок для воды.

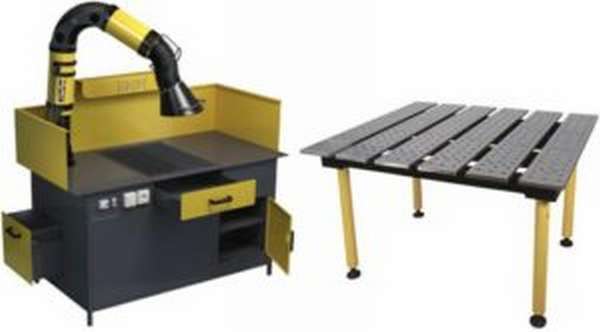

Полупрофессиональный стол сварщика
Стол для сварки профессионального типа предназначен также для спайки, сборки различных металлических элементов, механической обработки. Некоторые виды таких столов могут применяться для элементов весом в несколько тонн.
Конструкция профессионального монтажного столика для сварки и пайки предусматривает наличие:
- подвижных рабочих опор,
- фрезеровальных и сверлильных устройств,
- крепление для монтажа тисков,
- поворачивающихся креплений для сварочного агрегата,
- вытяжной вентиляции,
- регулируемого освещения,
- крепежа к полу при помощи анкеров.
Усовершенствования предназначены для предоставления сварщику максимального комфорта и при значительных объемах работ затраты на их приобретение быстро окупаются.
Критерии выбора
Главный критерий выбора монтажного столика для пайки либо профессионального для сварки – удобство производства работ. Не менее важны также:
- наличие вытяжки либо настольного дымоуловителя для пайки,
- наличие вентилирующего устройства,
- края покрываются полоской из меди,
- присутствие самодельной или заводской осветительной системы мощностью не менее 36 В,
- наличие мест для размещения электродных стержней и инструмента,
- обустройство заземления.
Сварочный стол, собранный своими руками, или заводского изготовления должен монтироваться из негорючих и неплавящихся материалов, не образующих токсичных веществ. Полимерные материалы для этих целей не подойдут, многие из них теряют прочность и жесткость даже при небольшом подогреве.
Материалы и комплектующие
Совет по выбору материала
Для создания стола для сварки потребуются такие материалы:
- уголки,
- трубы профильного сечения, желательно толстостенные,
- двутавровые балки, швеллеры,
- сталь листовая.
Набор дополнительных инструментов
Перед тем как сделать столик из металла своими руками, следует подобрать оборудование:
- зажимы,
- электролобзик,
- шлифмашинка,
- дрель,
- уголок для измерения,
- аппарат для сварки.
Своими руками: чертежи
Раскладной или неразборный стол возможно сделать по промышленным чертежам, отыскать которые в интернете не составит проблем. Также можно составить эскиз самостоятельно, главное – подобрать удобные размеры и определить максимальные размеры свариваемых заготовок.
Изготовление
Столешница
Столешница делается из профиля 60х240 мм. Для внутренней обрешетки применяются отрезки профиля 30х230 мм, привариваемые на одинаковом отдалении друг от друга. Швы сварки зачищаются шлифмашиной.
По коротким сторонам для удобства перемещения внизу столешницы привариваются ручки из стержней 8-12 мм.
Как произвести отделку?
Углы каркаса усиливаются накладками. Для крепления стоек и навесных элементов применяется полоса 40х40 мм. Элементы свариваются один с другим по углам.
Для закрепления ножек используются приварные накладки из металлической полосы. В стойка устраиваются отверстия.
Внешний вид столешницы улучшается посредством ее окрашивания обычной краской по металлу, позволяющей увеличить срок службы.
Ножки
По углам каркаса перпендикулярно к столешнице привариваются ножки. Перекос не допустим – он может привести к нарушению устойчивости.
В нижней части рекомендуется устроить крепления для колес – стол можно будет легко перемещать.
Ножки скрепляются обвязкой из тонких уголков 20х20 мм, привариваемых плоской гранью вниз. В углубление укладываются деревянные полки для установки сварочного оборудования и материалов.
К ножкам также привариваются крючки и кронштейны из гвоздей или прутков для кабелей и оснастки.
Защитный короб
Короб, предназначенный для защиты от разбрызгиваемого металла, изготавливается из тонкой стали и уголка. К верхней части он крепится посредством штифтов.
Под столешницей располагается лоток для пыли и кусков окалины. Его ставят под небольшим углом чтобы отходы собирались у нижнего края.
Для размещения инструмента предусматривается специальный ящик либо сваривается тумба с полками.
Мобильная конструкция
Для придания конструкции мобильности внизу ножек предусматривается крепеж для колес, которые можно позаимствовать от старой тележки. Колеса можно оснастить стопорным механизмом.
Безопасность при исполнении сварочных работ
Сваривание должно производиться в цехах, с приточной и вытяжной вентиляцией.
До начала работ нужно убедиться, что на инструментах нет повреждений, цела изоляция, контакты не ослаблены.
В процессе сваривания нужно использовать СИЗ: маску, перчатки с крагами, респиратор, огнезащитную обувь и спецодежду.
Не допускается загромождение рабочего места, к рабочей зоне необходимо обеспечить быстрый и легкий доступ.
Подлежащие свариванию элементы требуется надежно закреплять специальными приспособлениями.
Вблизи места работ не допускается хранить ЛВЖ и ГВЖ.
Александр Марков, электрогазосварщик, стаж работы 22 года: «Сварочный стол – один из многих элементов оборудования сварочной зоны независимо от способа выполнения работ. От правильно подобранной конструкции зависит не только удобство сваривания, но и безопасность, а также прочность и надежность выполняемых соединений».
