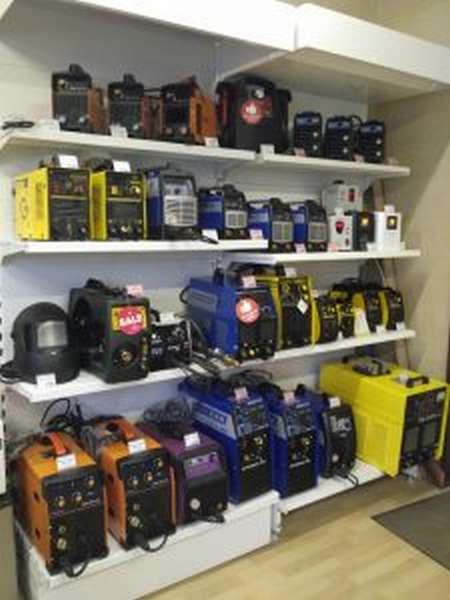

Какие бывают сварочные аппараты для домашнего использования?

В современном мире сварочный аппарат – жизненно важный инструмент, который избавляет своего владельца от множества проблем. В загородном доме ему всегда найдется применение, будь то ремонт забора, изготовление навеса под виноград или установка полок в гараже. Полученные в процессе работы навыки открывают перед пользователем широкие возможности, а в перспективе – стать источником дополнительного дохода.

Общие принципы электросварки. Первичные критерии оценки оборудования

Какие бывают сварочные аппараты для домашнего использования?

Электрическая сварка – метод создания неразъемного соединения между металлическими элементами с помощью теплового воздействия на соединяемую площадь. Необходимую для плавления температуру получают за счет образования сварочной дуги, которая возникает при сокращении расстояния между электродом и поверхностью. Расплавы металлов электрода и заготовки смешиваются в сварочной ванне. В процессе перемещения электрода смесь остывает и кристаллизуется. По своим качественным характеристикам сварочный шов не уступаем основному металлу. Дугу создает и поддерживает специальный сварочный аппарат.

Суть соединения для всех типов электросварки выглядит одинаково. Отличаются лишь способы подачи электродных материалов, методы защиты сварной ванны и технология розжига дуги.

При выборе сварочного оборудования уделите внимание следующим показателям:

  1. Напряжение в сети. Устройства бытового назначения рассчитаны на классическое напряжение 220 В.

Профессиональные устройства работают при трехфазном напряжении 380 В. Приобретение такого агрегата для домашнего пользования – выброшенные на ветер деньги, поскольку они будут потрачены на избыточную мощность, которая никогда не пригодится.

  1. Величина сварочного тока. Для проплавки материалов большой толщины требуется высокий ток.
  2. Диапазон напряжений. Актуально для участков с нестабильным напряжением – дачных поселков или гаражных кооперативов. Современные инверторы работают в условиях перепадов напряжения в диапазон 15-20 %.
  3. Продолжительность нагрузки (ПН). Другое название – продолжительность включения (ПВ). Измеряется в процентном соотношении между работой и перерывом. Например, ПН 60% говорит о том, что в течение 20 минут время сварки составит 12 минут. Оставшиеся 6 минут – вынужденный перерыв.
Читайте также:  Первая помощь при ожоге глаз от сварки: что можно и нельзя делать

Ручная дуговая сварка (ММА)

Общие понятия о технологии

Базовая технология соединения. С нее начинают свое знакомство со сваркой все специалисты.

ММА – английская аббревиатура, которая в дословном переводе звучит как «Ручная металлическая сварка». В русскоязычной литературе есть собственный термин – «ручная дуговая сварка». Отличается использованием штучных электродов с обмазкой, которая выполняет функции защиты сварочной ванны от агрессивного атмосферного воздействия.

Сварочные трансформаторы

Конструкция представляет собой понижающий трансформатор с первичной и вторичной обмотками. Для образования дуги используют силу тока, которая вырастает при понижении напряжения.

К преимуществам трансформаторов относят простоту и надежность конструкции, высокую мощность, а также низкую стоимость. Рассчитаны на работу с определенным типом электродов. Качество соединения на низком уровне – ввиду нестабильности дуги и большого количества брызг. Значительный вес затрудняет перемещение трансформатора.

Краткий обзор моделей

ТДМ-200Какие бывают сварочные аппараты для домашнего использования?

Надежный агрегат от российского производителя. Сфера применения – работа с малоуглеродистой и низколегированной сталью.

Характеристики:

Напряжение питающей сети, В 1х220
Частота питающей сети, Гц 50
Регулирование сварочного тока Плавное
Номинальный сварочный ток, А 180
Продолжительность включения при номинальном токе и цикле 5 мин, ПВ % 20
Пределы регулирования сварочного тока, А 60 190
Пределы регулирования рабочего напряжения, В 22 27
Номинальное рабочее напряжение, В 27
Напряжение холостого хода, В, не более 58
Потребляемая мощность, кВА 11
Диаметр электрода, мм 2 4
Тип воздушного охлаждения Принудительное
Материал обмотки трансформатора Медь
Ток, потребляемый от сети при напряжении питающей сети 220 В и номинальной нагрузке, А, не более 50
Габаритные размеры, мм 440х212х302
Масса нетто, кг 30

Недорогой агрегат со всеми преимуществами и недостатками своего класса.

Сварочные ММА-выпрямители

Продукт распространения полупроводниковых технологий. Особенность конструкции – выпрямительный блок, который устанавливается за трансформатором. Таким образом на выходе получают постоянный ток. По сравнению с предыдущим видом имеет ряд преимуществ:

  • Более стабильная дуга,
  • Меньше брызг при работе,
  • Качество соединения увеличивается.
  • Отсутствуют ограничения по использованию электродов,
  • Высокий КПД.

При этом главным минусом остается стоимость – она на порядок выше, чем у трансформатора. Кроме того, по габаритам и массе отличия отсутствуют.

Обзор моделей

Какие бывают сварочные аппараты для домашнего использования?ВД-306 М1

Выпрямитель российского производства. Предназначен для сварки различных сталей при постоянном и переменном токе. Обладает быстросъемными токовыми разъемами, а также колесной базой для удобного перемещения.

Характеристики:

Наименование параметра Значение
1 ступень 2 ступень
AC DC AC DC
Напряжение питающей сети, В 2 х380
Частота питающей сети, Гц 50
Регулирование сварочного тока Плавно-ступенчатое
Номинальный сварочный ток, А ( при ПВ,%) 120 (100%) 120 (100%) 315 (10%) 250 (20%)
Пределы регулирования сварочного тока, А 70-180 45-135 180-325 120-250
Пределы регулирования сварочного напряжения, В 23-27 22-25 27-33 25-30
Напряжение холостого хода, В не более 75
Номинальное рабочее напряжение, В 25 25 33 30
Тип воздушного охлаждения принудительное
Материал обмотки трансформатора медь
Потребляемая мощность при номинальном токе, кВа, не более 9 9 24 23
Диаметр электрода, мм 2 5
Габаритные размеры, мм 360х360х940
Масса, кг, не более 69

Сварочные ММА-инверторы

Инверторный сварочный аппарат – вершина развития полупроводниковых технологий. Ряд преобразований позволяет получить качественный постоянный ток. Все процессы контролируются электронным блоком управления, который добавляет устройству ряд полезных функций, облегчающих работу сварщику: антизалипание электрода, быстрый розжиг, поддержание дуги и прочие. Высокая стабилизация сварочного тока исключает возможность разбрызгивания металла. К преимуществам также относят габаритные размеры и вес устройства.

Автоматическое управление делаем инвертор хорошим выбором начинающего сварщика.

Единственный недостаток инверторного сварочного аппарата – высокая сложность конструкция. Стоимость электронной начинки сопоставима со стоимостью целого аппарата, особенно в случае сборки блока управления на одной плате, а не по модульной схеме.

Краткий обзор моделей

Какие бывают сварочные аппараты для домашнего использования?SSVA-180

Портативный аппарат украинского производства. Отличная полупрофессиональная модель, подходящая как для ручной дуговой, так и для полуавтоматической сварки. Небольшой вес позволяет использовать устройство в качестве переносной сварки.

Характеристики:

Параметр Значение Примечание
Номинальное напряжение, В 220
Рабочее напряжение питания, В 165-275 Или эквивалентное сопротивление

сети не более 4 Ом
Рабочий диапазон температур, -300С +450С Нет принципиальных ограничений для работы и при более низких температурах
Потребляемая мощность (бытовая сеть 220В, 16А), Вт не более 2700 (12А) При постоянном выходном токе до 110 А
Потребляемая мощность (бытовая сеть 220В, 16А), Вт не более 3500 (16А) При постоянном выходном токе до 140 А
Потребляемая мощность (промышленная сеть 220В, 25А), Вт не более 5500 (25А) При постоянном выходном токе до 160 А
Потребляемая мощность (промышленная сеть 220В, 25А), Вт Кратковременная, 0,2сек.

не более 6700 (30А)
в режиме Ручной Дуговой сварки (MMA) с

максимальными установками при отрыве дуги
Потребляемая мощность холостого хода, Вт не более 40 ~10Вт при остановившихся вентиляторах.
Максимальный ток короткого замыкания, А ~250
Постоянная нагрузки (ПН) при нормальных условиях, не менее до 135А 100%

160А 60%

КПД, не менее 87%
cosφ 0,67
Скорость подачи проволоки, режим MIG/MAG, метров в минуту 1,5-10 Верхний предел скорости зависит от установленного напряжения. Возможна работа до 15 метров в минуту.
Рекомендованный диаметр проволоки, режим MIG/MAG, мм. 0,6-10 Проволока 1.2мм и более для работы не рекомендуется
Диапазон регулировки выходного напряжения, режим MIG/MAG, В 12,4 24,6
Сопротивление изоляции, при напряжении 2,5кВ, не менее, Ом 50М Ом Типовое 300МОм
Габаритные размеры ДхШхВ, мм 460х220х340
Масса, не более, кг 15

Особые технологии электросварки

Ручная дуговая сварка позволяет решить большую часть бытовых проблем рядового пользователя. Однако при работах, которые требуют тонкого подхода, имеет смысл использовать оборудование, работающее по другим технологиям.

Следует отметить, что использование подобного оборудования требует от мастера определенных навыков. Новичку не стоит начинать знакомство со сваркой со сложных устройств. Лучше обратиться к классическим методам, которые рассматривались выше.

Электросварка по технологии TIG

Особенности технологии

Характерной особенностью технологии является использование тугоплавких электродов из вольфрама. Сам процесс протекает в среде аргона, защищающего зону расплава от нежелательных воздействий. Отсюда происходит название технологии – аргонодуговая сварка.

Важно! Несмотря на название, в качестве защитного газа могут применяться другие инертные газы, например гелий или азот.

Краткий обзор инверторов аргонодуговой сварки

Какие бывают сварочные аппараты для домашнего использования?УДГУ-251

Универсальный аргонный агрегат от фирмы «СЭЛМА» подходит для соединения любых поверхностей. Сварка аппаратом производится в различных режимах при постоянном и переменном токе.

Характеристики:

Наименование параметра Значения
DC AC
Напряжение питающей сети, В 2380
Частота питающей сети, Гц 50
Номинальный сварочный ток в режиме ММА (при ПВ,%), А 200 (35%) 250 (35%)
Номинальное рабочее напряжение в режиме ММА, В 28 30
Пределы регулирования сварочного тока в режиме ММА, А 50-190 50-235
Пределы регулирования рабочего напряжения в режиме ММА, В 22-27 22-29
Диаметр электрода (режим ММА), мм 2-5
Номинальный сварочный ток в режиме TIG, А 250 (35%) 275 (35%)
Номинальное рабочее напряжение в режиме TIG, В 20 21
Пределы регулирования сварочного тока в режиме TIG, А 25-250 25-275
Пределы регулирования рабочего напряжения в режиме TIG, В 10-20 10-21
Диаметр вольфрамового электрода (режим ТИГ), мм 0,8-5
Напряжение холостого хода, В, не более 100 80
Потребляемая мощность, при номинальном токе, кВА, не более 21
Масса, кг 110
Габариты, мм, не более 750х390х770

Полуавтоматическая сварка по технологии MIG/MAG: отличия технологии

Перспективная технология, которую отличают высокая производительность работ и качество получаемого соединения. Работа выполняется в среде активного или защитного газа. Активные элементы необходимы для получения полноценного шва при сварке отдельных сплавов.

Несмотря на сходство с аргонодуговой сваркой, имеется ряд существенное отличие – рабочая горелка имеет абсолютно иную конструкцию и выполнять другие функции.

Электродом и присадочным материалом является специальная сварочная проволока, которая подается в сварочную ванну через сопло горелки. В то же время через горелку подается газ, защищающий сварочную область. Все аппараты, работающие по данной технологии, оснащены подающим механизмом для проволоки.

Краткий обзор моделей

Какие бывают сварочные аппараты для домашнего использования?ПДГ-251

Полуавтомат современной конструкции. Особенность строения данной модели – источник питания и механизм подачи расположены в одном корпусе, а не отдельно, как в большинстве аппаратов. Выпускаются с 2009 года.

Характеристики:

Наименование параметра Значение
Напряжение питающей сети, В 3 х 380
Частота питающей сети, Гц 50
Номинальный сварочный ток, А (при ПВ, %) 275 (100%)
Пределы регулирования сварочного тока, А 25-275
Пределы регулирования скорости подачи электродной проволоки, м/ч 70-960
Количество роликов, шт 2
Количество ступеней регулирования, шт. 10
Мощность электродвигателя подающего механизма, Вт 80
Номинальное сварочное напряжение, В 28
Напряжение холостого хода, В, не более 34
Потребляемая мощность при номинальном токе, кВа, не более 10
Диаметр электродной проволоки, мм 0,8 – 1,4
Тип разъема горелки еврорзъем
Масса, кг 110
Габариты, мм, не более 810х450х820

Заключение

При выборе сварочного аппарата рекомендуем отдать предпочтение проверенным изготовителям – это защитит покупателя от неприятных сюрпризов. До приобретения узнайте адрес ближайшего сервисного центра. Купить аппарат без возможности обслуживания – плохая идея.

Губин Алексей Денисович. 46 лет: «В прошлом году купил загородный участок с небольшим домиком. Глядя на запущенный двор, решил покупать инвертор. Останов выбор на компактной модели с током на 160 А. Варит он конечно не очень долго – 4 из 10 минут, но для работы по хозяйству этого вполне достаточно. Электродом на 3 варит легко, а большего мне и не надо».
