Виды кабелей для пожарной сигнализации

Издревле пожар был стихийной бедой человечества, которая в процессе распространения способна унести с собой целые города. Возникновение пожара поначалу определялось визуально, по косвенным признакам типа дыма или видимого огня. В современном мире человека окружает множество электронных устройств, способных следить за состоянием окружения человека и выдавать сигнал, если возникает критическая ситуация. К таким устройствам относят пожарную сигнализацию. Пожарная сигнализация является сложным электронным устройством, позволяющим обнаружить, оповестить, и в некоторых случаях, предотвратить эту опасность.

Устройство пожарной сигнализации

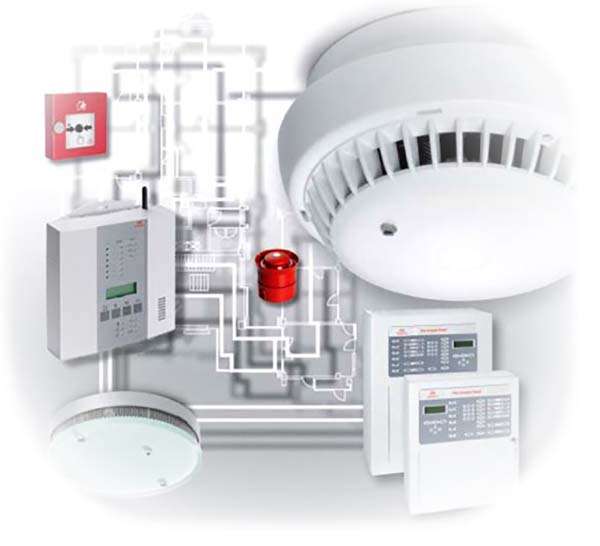

Самая простая пожарная сигнализация состоит из нескольких обязательных частей:  из датчика пожара, приемно-контрольного прибора и системы оповещения.

• Пожарные датчики. Нужны для обнаружения пожара, способны реагировать на задымление помещения или на наличие открытого пламени.
• Приемно-контрольный прибор. Принимает сигнал с датчиков и, если пожар действительно имеет место, передаёт сигнал системе оповещения.
• Система оповещения. Световые (табло) или звуковые (сирена) извещатели, оповещающие людей о возникновении пожара.

Основные элементы системы связаны между собой по специальным каналам передачи данных. При нарушении канала система становится неработоспособной и не может оповестить о чрезвычайной ситуации, поэтому кабелю, используемой в пожарной сигнализации предъявляются особые повышенные требования.

Кабель, применяемый в пожарной сигнализации

Условно можно выделить два канала передачи данных, это канал от датчиков к приёмно-контрольному устройству и канал от приёмно-контрольного устройства до системы оповещения. К каждому каналу предъявляются свои требования, а, соответственно, и требования для используемых кабелей. Так же, требования меняются в зависимости от способа прокладки кабеля и его местоположения.

Существенным различием между каналами является, в основном, нагрузка, под которой они работают. Если для канала между датчиками и приёмно-контрольным прибором нагрузка мала (по нему идёт только сигнал с датчика), то сирена и световое табло требуют большей нагрузки для своей работы. Поэтому следует грамотно проводить расчёт параметров кабеля, в зависимости от его назначения.

Требования, предписываемые шлейфу, используемому в пожарной сигнализации, а так же его разновидности и способы монтажа описаны в нормативных документах, таких как СНиП 2.04.09-84 «Пожарная автоматика…», ФЗ №123 от 10.07.2012 г., ВСН 116-87, СНиП 3.05.06-85 и в некоторых других.

Общие требования, которым должен удовлетворять кабели любого типа, представлены ниже:

• Кабель должен быть огнестойким, то есть должен суметь сохранять свои функции определённое время после возгорания.
• При воздействии высокой температуры должно выделяться минимальное количество дыма и вредных веществ. Также материал не должен способствовать распространению огня.
• Токопроводящая жила обязательно должна быть медной и иметь сечение не менее 0,5 мм.

Материалы, которые способны обеспечить заданные в нормативных документах характеристики кабеля применяются следующие:

• Наружная оболочка состоит из огнестойких композитных материалов на основе ПВХ.
• Внутренняя оболочка выполнена из кремнийорганического силикона.
• Для сигнального шлейфа дополнительно выполняется экранирующая оболочка, защищающая от внешних помех.

Следует помнить, что материалы, используемые при производстве кабеля одноразовые, то есть, к примеру, оболочка из кремнийорганической резины под воздействием высокой температуры керамезируется и в дальнейшем керамическое покрытие защищает кабель. Поэтому ни в коем случае недопустимо использование старого материала и, так же, кабель, попавший под воздействие высоких температур, следует заменить.

Основные виды кабеля, применяемого в пожарной сигнализации

Прежде чем рассматривать виды кабеля по способу применения, следует отступить от темы и разобраться с маркировкой. В зависимости от функционального назначения кабель должен иметь определённое исполнение.

Основные типы исполнения кабеля:

• НГ. Кабель, препятствующий распространению горения.
• НГ-LS. Не поддерживающий дальнейшее горение при совместной прокладке шлейфов, имеет низкий показатель  дымовой и газовой плотности при нагревании.
• НГ-HF. Не поддерживающий дальнейшее горение, при повышенных температурах и горении не выделяет продуктов, вызывающих коррозийное разрушение электронных устройств и металлов.
• НГ-FRHF. Повышенная устойчивость к огню, имеет слюдяной термический барьер у проводника, при повышенных температурах и горении не выделяет продуктов, вызывающих коррозийное разрушение электронных устройств и металлов.
• НГ-FRLS. Повышенная устойчивость к огню, имеет слюдяной термический барьер у проводника, также имеет низкий показатель  дымовой и газовой плотности при нагревании.
• НГ-LSLTx. Не поддерживающий дальнейшее горение, имеет низкий показатель  дымовой и газовой плотности при нагревании, имеет низкую токсичность продуктов, выделяемых при горении.
• НГ-HFLTx. Не поддерживающий дальнейшее горение, при повышенных температурах и горении не выделяет продуктов, вызывающих коррозийное разрушение электронных устройств и металлов, имеет низкую токсичность продуктов, выделяемых при горении.
• Без исполнения. Не подвержен воспламенению при одиночной прокладке.

Каждое исполнение кабеля имеет так же импортные аналоги. Например, исполнение НГ-FRLS или НГ-FRHF имеют аналог с маркировкой H и E180, это означает, что в качестве материала оболочки используется полимер, не подверженный воспламенению (маркировка H) и что кабель имеет повышенную устойчивость к огню и способен выполнять функциональное назначение в течении 180 минут (маркировка E180).

Применяемость различных видов кабеля в пожарной сигнализации

Разобравшись с типами исполнения, следует рассмотреть возможность применения того или иного кабеля в помещениях определенного типа. По возможности применения следует выделить шесть групп помещений, где возможна прокладка кабеля пожарной сигнализации.

• На промышленных объектах, при условии одиночной прокладки, используется кабель без исполнения. Для защиты этого шлейфа должны применяться отдельные специальные пассивные средства защиты.
• Кабель с маркировкой НГ допускается прокладывать только на открытом пространстве в групповой прокладке. Категорически запрещено использование кабеля этого типа внутри жилых помещений и в производственных цехах.
• Вне зависимости типа помещения можно использовать кабель типа НГ-LS. Допускается как одиночная, так и совместная прокладка кабеля.
• В помещениях, которые оснащены компьютерной техникой или с большим количеством людей следует использовать кабель НГ-HF, он характеризуется отсутствием выделения опасных галогенов. Этот шлейф пригоден как для групповой, так и для одиночной прокладки.
• Для зданий, которые относятся к сфере обслуживания, таких как детские сады, школы, магазины, банки, используется шлейф НГ-LSLTx или НГ-HFLTx. Данные провода имеют низкую токсичность продуктов горения. Допускается как одиночная, так и совместная прокладка шлейфов.
• Для важнейших помещений типа больниц, реанимаций, следует выбирать провод марки НГ-FRHF или НГ-FRLS. Кроме того, что они не поддерживают горение, дополнительно имеют тепловой барьер в виде слюдяной прокладки, позволяющий гарантированно сохранять свою работоспособность определённое время при возникновении чрезвычайной ситуации.

Кроме основных перечисленных, существуют еще виды кабелей специального назначения, это бронированный и морозостойкий бронированный кабель. Бронированный кабель применяется для групп зданий, где вероятность взрыва очень высока, к таким зданиям относят, например, склады с ГСМ. Морозостойкий бронированный кабель используется в холодных условиях северных регионов, он способен выдерживать температуры до -60 градусов, сохраняя свой функционал и работоспособность.

Все кабеля, производимые серийно, успешно прошли испытания на соответствие требованиям и имеют соответствующие сертификаты. Поэтому выбор производителя становится не тривиальной задачей и выбрать, кому отдать предпочтение, довольно легко.
