Как сварить забор из профильной трубы своими руками?

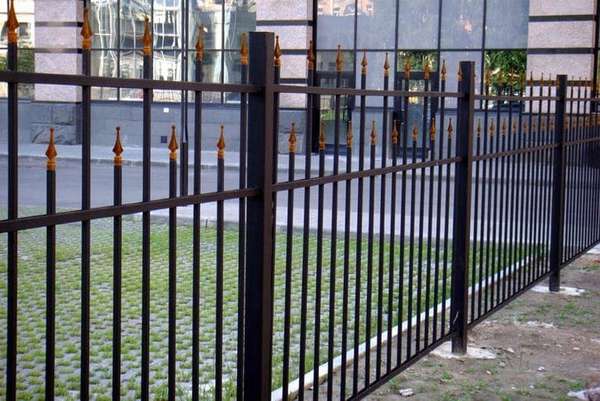

И снова здравствуйте! Возвращаемся к заборам. Когда вопрос встаёт о простой и надёжной конструкции, забор из профильной трубы — та самая «золотая середина» между практичностью и эстетикой, прочностью и экономичностью.

В очередной статье мы снова обозначим особенности выбора материалов, разберём по полочкам технологию изготовления и честно расскажем обо всех достоинствах и недостатках. Поэтому, уважаемый читатель, обладая даже начальными навыками работы со сварочным оборудованием, Вы сможете без особых усилий возвести забор из профтрубы своими руками.

Почему профтруба?

Профильной признаётся любая труба, отличающаяся в сечении от круглой. Это могут быть прямоугольные, квадратные, треугольные, овальные или изделия любой другой формы, придаваемой им валками в процессе производства.

Именно благодаря незаурядной конфигурации профтруба на 1/3 легче своих традиционно круглых аналогов, но никоим образом не уступает им в крепости.

Кроме того плоская поверхность профиля позволяет более плотно и жёстко фиксировать детали между собой.

Достоинства ограды из профильной трубы

• По прочности и долговечности профконструкции не уступают кирпичным ограждениям. При правильно заложенном фундаменте и систематическом антикоррозийном уходе изгородь простоит не менее 50 лет.
• Многообразие декоративных решений, в том числе в комбинации с другими материалами. Столбы для забора и основания из кирпича или дикого камня, обшивка из профлиста, поликарбоната, имитация ковки и пр.

Недостатки

• Прозрачность конструкции и, как следствие, открытость дворовой территории постороннему «глазу». Однако эту проблему легко решить, установив в приват-зоне желаемую степень заграждения, используя облицовочные панели из дерева, металла или пластика.

В остальном, прозрачность ограды — только плюс. Территория участка хорошо освещается и проветривается, не создавая излишней затенённости.

• Необходимость тщательного ухода, предотвращающего образование ржавчины.

Сварной vs Готовые секции

Принято выделять две технологии:

1. самостоятельное сваривание блок-секций непосредственно на участке по подготовленной заранее схеме,
2. использование уже готовых модульных секций.

Каждая из них имеет свои плюсы и минусы. Поэтому прежде чем принимать решение, какая именно подходит Вам, предлагаем их сравнить:

Помимо прочего, стандартная ширина готовых модулей может просто не подойти к индивидуальным размерам вашего участка.

Самостоятельная же разработка проекта и создание блок-секций своими руками позволят учесть особенности любого надела (его габариты, конфигурацию и ландшафт).

Как подготовиться

Подготовка к возведению металлического забора начинается с разработки чертежа будущего строения, приобретения необходимых материалов и инструментов.

Необходимые инструменты

• Сварочный аппарат с набором электродов.
• Болгарка с дисками для резки и шлифовки металла.
• Шуруповёрт или отвёртка.
• Измерительная рулетка.
• Строительный уровень.
• Бур или лопата.

В качестве дополнительных комплектующих потребуются:

• Навесные петли для калитки и ворот.
• Дверные ручки.
• Замок для калитки.
• Щеколды или засовы для ворот.

Подготовка чертежа

Нужен ли эскиз забора? Безусловно! Схематическое изображение будущего строения позволит:

1. разработать модель, адаптированную под индивидуальные особенности участка,
2. безошибочно рассчитать необходимое количество и тип материала,

За основу можно взять один из понравившихся эскизов, выложенных в свободном доступе в интернете.

Не обязательно делать чертёж всего забора, достаточно сделать зарисовку:

• одной секции, дублируемой в остальных пролётах,
• крайних модулей, если они отличаются по набору элементов от основных пролётов,
• модели калиток и ворот с учётом прилегающих к ним силовых опорных столбов,

• установки декоративных элементов:

Эскиз в обязательном порядке должен отражать:

1. габариты конструкции забора в целом и отдельных его частей в частности,
2. описание требуемых материалов (размер, сечение и пр.),
3. глубину залегания фундаментного основания и несущих столбов:

Выбираем размеры и сечение профиля

Выпускаемые промышленностью трубы имеют различные размеры. В таблице приведены номенклатуры, используемые при производстве металлических оград:

Важно, чтобы несущие элементы обеспечивали достаточный запас прочности, а декоративные не создавали излишней нагрузки.

Профильные трубы для забора из профнастила в силу особенностей строения и, как следствие, повышенной ветровой нагрузки, нужно выбирать с большей тщательностью. Как правило, это:

• опорные столбы с диаметром не менее 100мм,
• дополнительные вертикальные стойки с сечением в интервале от 50 до 80мм,
• поперечные горизонтальные лаги с диаметром от 30 до 50мм.

Как рассчитать вес трубы

Расчёт массы стальных труб позволяет просчитать общий вес металлоконструкции. Это даёт возможность определить надлежащий тип фундамента и максимальную ширину пролёта, что является гарантией прочности и надёжности ограждения.

Рассчитать удельный вес (УС) профтрубы на 1 погонный метр несложно. «Секретные» формулы Вам в помощь:

1. УВ =3,14х(D — T)×T×L×P (для круглых форм)
2. УВ = (A+B—2хT)×T×0,0158 (для прямоугольных конфигураций)
3. УВ = (A—T)×T×0.0316 (для квадратных форм),

где:

• А и В — длина стороны профиля,
• D — наружный диаметр,
• L — метраж,
• P — плотность металла,
• T — толщина стенки.

Важно: все длины должны быть переведены в метры.

Монтаж

Процесс установки ограды сводится к следующим этапам:

1. Сборка (покупка) модульных секций.
2. Обустройство фундамента и установка несущих столбов.
3. Монтаж блок-секций в пролёты.
4. Покраска металлических сегментов.

Сварка каркаса

Чтобы самостоятельно собрать каркас следует:

• Нарезать требуемые заготовки согласно проведённым расчётам и заторцевать их.
• Методом шлифования удалить с поверхности заготовок неровности или иные дефекты, образованные в процессе производства и нарезки профиля.
• Сначала сварить каркас секции по периметру, а затем внутреннее наполнение (вертикальные и горизонтальные лаги), качественно вымеряя места соединений и углы.
• Приварить декоративные элементы (некоторые детали декора могут привариваться или прикручиваться уже по факту установки блок-секции на место).
• Образованные при сваривании швы выровнять и зачистить от налёта и окалины.

Фундамент и опорные столбы

В зависимости от расчётной нагрузки и типа почвы подбирается оптимальный тип фундамента.

Чаще всего это:

1. свайный или столбовой,
2. ленточный (среднего уровня заглубления),
3. ленточно-столбовой.

Прежде чем приступать к рытью фундамента, необходимо произвести разметку участка по периметру. Важно:

• Места установки опорных столбов должны быть чётко вымерены в соответствии с данными проекта и длиной подготовленных секций (плюс 2 см на монтажные крепления).
• Диаметр отверстия под опоры должен на 10 см превышать сечение профиля.
• Глубина погружения зависит от уровня промерзания грунта (обычно, от 0,8 до 1,5 м).

После того как будет вырыт ров под фундамент на его дне высотой в 30 см обустраивается «песчаная подушка», состоящая из слоя утрамбованного песка и щебня. Затем в обозначенных точках строго вертикально устанавливаются несущие столбы (профтруба наибольшего сечения и толщины) и заливаются цементным раствором.

К навешиванию на опоры подготовленных блок-секций приступают только после полного схватывания бетонного основания.

Устанавливая модули, следует тщательно выравнивать их по уровню.

По окончанию работ все металлические элементы защищаются, обезжириваются, обрабатываются антикоррозийными составами и окрашиваются.

Как видим, технология работы с профильной трубой достаточно проста, чтобы построить надёжную и долговечную изгородь своими собственными силами. Главное — это отсутствие спешки и ответственный подход к каждому этапу. Кстати из профтрубы строят не только заборы, но и дома, тепличные комплексы, беседки, скамейки и многое другое.

Но об этом в наших следующих статьях. Подписывайтесь на наш новостной релиз!
