Строительный рынок предлагает большой ассортимент различных материалов для сооружения помещения под стоянку легкового автомобиля: из кирпича, шлакоблока или древесины. Но всё большую популярность приобретают в изготовлении «домика для машины» конструкции из профиля, а всё благодаря тому, что гараж из профильной трубы своими руками может возвести каждый, главное правильно составить чертеж и произвести работы согласно последовательному плану действий. Давайте разберемся как сделать гараж используя минимальное количество материалов и небольшой ассортимент инструмента.
Преимущества и недостатки конструкции из профильной трубы
Профильная труба уникальный материал, отлично подходящий для сооружения различных конструкций, к которым относится и гараж для легкового автомобиля.
Плюсы профиля:
- Стоимость материала – общая цена конструкции будет невысокой, благодаря доступной цене на него. Если сравнивать стоимость профильной трубы и листов металла, то чувствуется явный перевес в экономии в сравнении с ценой на панели и бетонные блоки.
- Фундамент – так как конструкция из профильной трубы имеет небольшой вес, она не нуждается в тяжелом и мощном основании, это позволяет значительно сэкономить, ведь материалов для фундамента понадобится немного.
- Простота – процесс сооружения гаража из профиля легкий и он может быть очень легко сконструирован любым домохозяином.
- Демонтаж – немаловажным фактором является то, что конструкцию при необходимости можно демонтировать, если она собрана не при помощи сварки, а резьбовым способом.
Ряд преимуществ конструкции этого типа перекрывает единственный большой недостаток гаража сооруженного из этого строительного материала – в зимний период температура внутри такого помещения будет невысокой.
Даже устройства для обогрева помещения и качественное утепление не помогут в поддержании высоких температур – холодно будет в любом случае.
Проектирование

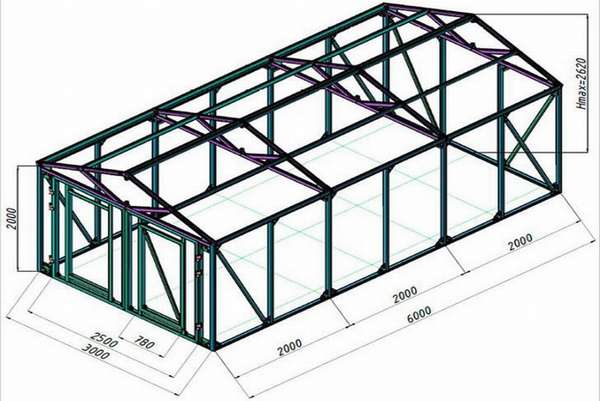

Перед тем как начать строительные работы по возведению конструкции, следует сначала сделать чертеж гаража из профильной трубы. Он поможет подсчитать необходимое количество материала и правильно выполнить работы на каждом этапе строительства. Сделать схему каркаса нужно соответственно вашим запросам и доступной площади для возведения конструкции. Стандартными считаются 3 на 6 метров, для удобства мы предлагаем пример проекта и чертежи помещения именно этих размеров:
Если вы решили соорудить конструкцию других размеров, то не забудьте принять во внимание следующие факторы, которые влияют на размер возводимого гаража:
- Ширина должны быть как минимум на 1.5 метра шире автомобиля, чтобы дверь как минимум на половину могла открываться, но лучше делать просторный и большой по ширине гараж.
- Для безопасного заезда в помещения и возможности хранения инструмента, размеры длины гаража должны быть на 2.5 метра больше длины автомобиля.
- Перед тем как определить высоту гаража, измерьте высоту автомобиля с открытым капотом и багажником – чтобы не попасть впросак, высота должна быть как минимум на 0.5 больше чем это значение.
Во время проектирования конструкции следует учитывать и другие факторы, например, размер профильных труб доступных в продаже. Так же учтите способ сборки конструкции – сварной или модульный. Хотя первый вариант и выглядит крепче и монолитней, модульный гараж можно демонтировать при необходимости. Именно этот тип соединения и рассмотрим в данной статье – для реализации модульной конструкции нужна только дрель и болгарка, сварочный аппарат не понадобится.
Необходимые инструменты и материалы
Именно чертеж помогает подсчитать сколько материала понадобится, без него это сделать невозможно. Для возведения основного каркаса лучше всего использовать квадратные профильные трубы, они соединяется легче чем изделия с прямоугольным сечением. Основные стойки гаража можно изготовить из профиля диаметром 100 на 100 мм – это обеспечит высокую устойчивость и достаточную прочность.
А вот ребра жесткости не обязательно изготавливать из таких массивных профилей, для них подойдет профтруба сечением 60 на 60 мм. Используя чертеж подсчитайте сколько труб изображено на нем. Обратите внимание что ребра жесткости следует устанавливать через каждые 2 метра.
Кроме профиля потребуется отделочный материал для обшивки каркаса и создания кровли, для этого лучше всего использовать профилированный лист – он недорогой и позволяет выпонить все работы быстро. Так же потребуются крепежные изделия, такие как уголки, болты для соединения и гайки – их количество так же нужно подсчитать используя чертеж.
Инструментарий для возведения при помощи резьбового соединения достаточно небольшой:
- Измерительные инструменты – рулетка, уголок, линейка, уровень,
- Электрическая дрель и сверла к ней,
- Болгарка и набор дисков по металлу,
- Ключи и шуроповерт с набором головок,
Кроме этого может потребоваться определенный набор инструментов для возведения фундамента – если вы не будете использовать готовые фундаментные плиты для основания.
Последовательность работ:
- Размечаем территорию,
- Возводим основание/фундамент под гараж,
- Монтируем каркас,
- Устанавливаем ворота,
- Сооружаем крышу и настил кровли,
- Работы по обшивке стен.
Имея на руках готовый план действий, можно начинать работы по монтажу конструкции.
Конструирование фундамента и пола
Если земля, на которой вы строите принадлежит вам, то есть смысл подготовить крепкий и долговечный фундамент. Это делается с целью обеспечить монолитность гаражу, и чтобы постройка не смогла опуститься в землю.
Выполнить фундамент для каркасного гаража можно различными способами:
- Готовые железобетонные плиты толщиной 20-30 сантиметров, подойдут тем, кто готов вложить чуть больше денег в возведение основания. Для монтажа фундамента лучше приобрести несколько фундаментных железобетонных плит. При необходимости их доставят на грузовиках, а в установке помогут строительные краны. На участке обязательно нужно подготовить и выровнять поверхность где будет устанавливаться готовая плита выкопать котлован согласно размеру, уложить слой гравия и песка с целью обеспечения хорошей усадки. Помните, что площадь плит должна быть больше чем площадь основания гаражного каркаса.
- При небольшом бюджете, можно установить обычную армированную стяжку. Основание этого типа подходит для каркасных построек, в том числе для гаражей из профильных изделий. Это самый недорогой и доступный способ создания основания и пола.
- Плиточная кладка то же часто используется как основание и пол для каркасного гаража, но предварительно нужно залить бетонную стяжку для целостности кладки.
Чтобы предотвратить попадание дождевой воды внутрь гаража, нужно чтобы основание было выше поверхности земли не менее чем на 20 сантиметров.
Возведение каркаса
Сконструировать каркасный гараж из профильной трубы своими руками можно двумя популярными способами: модульный и местный тип сборки.
Модульная сборка конструкции предполагает подготовку модулей перед началом возведения конструкции. Сначала на земле собирается несколько стеновых модулей, затем их соединяют между собой. Так же собрать заранее следует потолок, элементы конструкции крыши и другие детали.
Соединять модули в одиночку не получится – для осуществления этой разновидности сборки необходимы подсобные рабочие.
Местная сборка предполагает производства работ одним человеком: сначала собирается основание из заранее нарезанных профилей, согласно чертежу. Затем основание конструкции устанавливается на фундамент. Конструкция собирается поэтапно с использованием крепежных элементов.
Установка ворот
Устанавливать ворота лучше до работ по обшивке конструкции. Для изготовления можно использовать всё тот же профиль и листы металла. Сборка ворот происходит согласно подготовленному чертежу, стандартными считаются обычные распашные ворота для гаража – они просты в изготовлении и монтаже.
- Из профиля собирается два прямоугольника соответственно размерам гаража,
- Каждая створка укрепляется ребрами жесткости для монолитности,
- Используя стандартные гаражные петли створки устанавливаются на конструкцию гаража,
- Обшивают створки тем же материалом, который будет использован для обшивки стен.
Сегодня очень популярны в роли ворот использовать секционные устройства, которые работают при помощи электромотора. Систему этого типа нужно устанавливать после окончания работ по сборке гаража, но она не предусматривает дополнительные двери.
Обшивка стен
Многие решают использовать сайдинг, предварительно обшив каркас фанерой, но более дешевым и простым в монтаже является профилированный листовой металл. При приобретении материала, обращайте внимание на его маркировку, для обшивки каркаса гаража подойдет только профлист С20 или С21.
Обшивку стен производят при помощи дрели и саморезов, вкручивать которые следует в прогибы листов, приложенных к профильным трубам. Много крепежных болтов не нужно – достаточно 6-8 саморезов на 1 квадратном метре листа. При работе с профилированными изделиями нужно соблюдать правила безопасности – используйте защитные очки и перчатки.
Внутренняя отделка обычно производится одновременно с утеплением конструкции. Обшивать изнутри каркас легче всего листом фанеры, но многие используют листы гипсокартона.
Кровля
Для сооружения кровли можно использовать как модульную, так и местную сборку, но первая в разы удобнее. Если конечно речь идет о двускатном типе кровли.
Сегодня более популярна кровля с однокатной крышей.
Она очень проста, здесь важно чтобы профнастил имел водоотводы и уклон, то есть одна из стенок обязательно должна быть выше противоположной, чтобы вода стекала в одну из сторон. Данная особенность конструкции продумывается еще на этапе планирования.
Утепление и вентиляция
К утеплению гаража следует отнестись со всей ответственностью. При этом осуществляя работы по установке утеплителя, обратите внимание, что конструкция должна так же вентилироваться, чтобы в ней не было душно летом. В роли утеплителя отлично подходят плиты минеральной ваты, которую вставляют в детали обрешетки… Гараж утепленный минеральной ватой может использоваться круглый год.
Видео процесса
Более подробно разобраться в том, как собрать каркас для гаража из профильной трубы рассказывается в этом видео:
Если вы взяли в расчет 46м конструкцию, то очень подробно поможет разобраться в поэтапном сооружении следующий видеоролик:
