Что такое дренажная система, когда без нее не обойтись и как ее построить?

Жизнь в доме максимально приближена к природе. Все больше и больше жителей мегаполиса стараются выехать за город и обзавестись своим участком и комфортным жильем. Родной, оригинальный и неповторимый дом лучше построить под себя. Если Вы, наш читатель, относитесь к числу счастливых домостроителей, то у Вас также стоит вопрос:

• как правильно отвести лишнюю воду с участка?
• как защитить фундамент и подвал от затопления грунтовыми или палыми (талыми или ливневыми) водами?

Для этих целей на участке выполняется дренажная система.

Что такое дренаж и для чего он нужен?

Жители мегаполисов обычно понятия не имеют о том, что такое система дренажа и для чего вообще нужен дренаж. Это система дренажных и смотровых колодцев и дрен (труб), иногда насосов, связанных между собой, собирающая и отводящая с участка избыточную влагу — грунтовые воды и инфильтрованные в почву осадки.

Вопрос о том, какие виды дренажей будут применены на участке, должен решаться еще на этапе проектирования. В идеальном случае нужны гидрогеологические изыскания. Если такой возможности нет, нужно пройтись по округе и поговорить с людьми — как высоко и как долго стоит вода в колодцах, не видна ли вода в котлованах и ямах для столбов, не подпревают ли газоны, как растут кусты.

Не менее важен вопрос о том, куда отводить воду.

В любом случае для выполнения работ необходима схема дренажа, а еще лучше — разработанный специалистом проект водоотведения. В любом случае консультация профессионала обязательна. Система отведения должна быть выполнена раньше строительства дома.

Обязательно ли выполнять на участке дренаж?

Один из самых сложных вопросов для застройщика с неочевидным ответом.

Обязательно:

• при близком расположении грунтовых вод — выше уровня фундамента (и особенно менее 1 м от поверхности),
• при нахождении участка на склоне или в низине,
• при плитном или мелкозаглубленном фундаменте на глинистых грунтах,
• при заболачивании всей территории участка или его части,
• при наличии особых требований к оформлению участка — он всегда должен быть в порядке, всегда идеальный газон, ухоженные дорогие растения и никакой грязи и луж,
• при постоянном попадании грунтовых вод в подвал или углубленный цокольный этаж с отопительным оборудованием или отделанными вспомогательными помещениями (кладовой, мастерской, спортзалом, кинозалом и т.д.),
• при глинистых почвах на участке обязателен поверхностный дренаж для отвода ливневых и талых вод, иначе они застаиваются. Для черноземов и супесчаных грунтов эта проблема обычно не актуальна.

Не обязательно:

• при эпизодическом (раз в несколько лет) и непродолжительном поднятии грунтовых вод выше уровня фундамента,
• при редком попадании небольшого количества талых вод в подвал для овощей и заготовок, где это подмокание не критично,
• если участок не болотистый и нет категорических требований к внешнему виду участка, вы не падаете в обморок при виде грязи после дождя и растения не представляют ботаническую редкость.

Как понять, что дренаж нужен?

Осмотреть дом, участок:

1. если трескается отмостка, трещины в стенах и фундаменте дома,
2. если попадает вода в подвал,
3. если долго стоят лужи после дождя,
4. если вода в колодце находится близко к поверхности.

Если такие факты имеют место — дренаж необходим.

Что будет, если его не делать?

Будет:

• промерзание напитанного водой грунта возле фундамента, деформация и постепенное разрушение его и, как следствие, трещины в стенах и «проседание» частей дома и отклонение стен от вертикали,
• при плитном или мелкозаглубленном фундаменте на пучинистых глинистых грунтах — весной промерзшая земля оттаивает с разной скоростью с южной и северной стороны дома, фундамент испытывает неравномерные нагрузки и деформируется, что приводит к образованию в нем и стенах трещин,
• появление воды в подвале и возникновение плесени,
• при нарушении гидроизоляции возможно замокание стен и возникновение грибка и плесени.

Виды дренажа и способы его устройства на участке

По конструкции дренаж бывает открытый и закрытый, по месту расположения поверхностный и глубинный. Глубинный дренаж вокруг дома выполняется почти всегда, дренирование участка — при необходимости.

Открытый и закрытый дренаж

• С засыпкой траншей щебнем. Открытый дренаж представляет собой канавы, вырытые глубиной от 0,5 до 1 м и шириной 0,5 м, выкопанную вокруг участка (или сеть канав, если площадь большая). Применяется на заболоченных участках. Траншеи засыпаются щебнем. Стенки канав должны иметь небольшой скос (20°-30°). Нельзя копать канавы полукруглой формы — в таких местах происходит заболачивание. Вода естественным путем попадают в канавы и течет в главную дренажную канаву. Этот вариант оптимален для участков с уклоном.

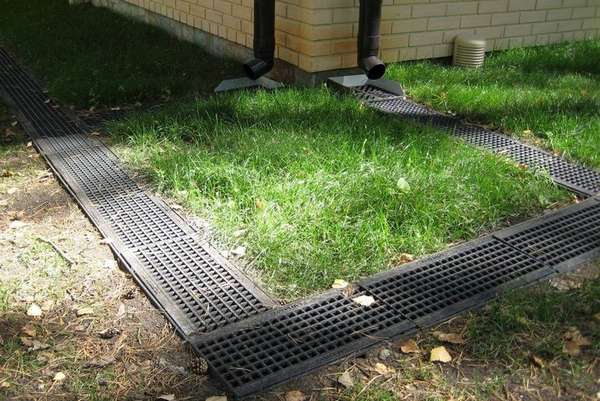

• С использованием лотков. Существуют поверхностная разновидность дренажа с помощью лотков с установленной сверху решеткой. Возможно, правильнее было бы назвать это сооружение разновидностью ливневой канализации. Они собирают дождевые воды на поверхности земли, обычно установлены вдоль дорог, дорожек и отмостки.

Материалом для лотков служит бетон, полимербетон, железобетон, пластик. Из-за высокой цены изредка применяются металлические лотки. Пластиковые лотки можно размещать в тех местах, где не предвидятся большие нагрузки. Бетонные и железобетонные обладают высокой прочностью, морозостойкостью, невысокой ценой, но имеют большой вес, создающий сложности при монтаже. Срок службы полимербетонных лотков составляет более 50 лет, они намного легче бетонных, у них гладкая поверхность — поэтому в них выше скорость тока воды, они меньше заиливаются.

Решетки обычно изготавливают из чугуна, оцинкованной стали, меди с антикоррозионным покрытием, изредка из пластика.

• С использованием перфорированных труб. Дренаж закрытого типа выполняется из специальных труб (дрен) на значительной глубине. Это дорогостоящее сооружение, требующее большого количества земляных работ, трудозатрат и материалов. В канавы на глубину 0,7-1,5 м и более укладывают трубы с перфорацией, засыпают щебнем, грунтом, закрывают дерном. Дрены укладываются с небольшим уклоном в сторону дренажного колодца. Вода собирается и сбрасывается либо в коллектор населенного пункта (если таковой имеется), либо в естественный водоем.
• Поверхностный и глубинный. Глубинный дренаж — это закрытый дренаж, прокладываемый на значительной глубине (обычно ниже уровня залегания фундаментной подушки.) Обязательно применяется для защиты фундамента от грунтовых вод и по мере необходимости — участка.

Поверхностный дренаж — канавы для дренирования всей площади участка или канавки из лотков для отвода ливневых вод. В основном применяется для осушения участка и отвода ливнестока.

• Вертикальный и точечный дренаж. Вертикальный дренаж — система из нескольких колодцев или скважин, объединенных в одну систему. Вода из них откачивается при помощи насоса (или несколькими — из каждой скважины). Встречается достаточно редко, сложна в обслуживании.

Точечный дренаж собирает стоки из локальных источников, например, в месте слива воды из водосточной системы или в нижней части площадки во дворе.

Как осуществляется монтаж

Монтаж открытых систем канализации не представляет особой сложности, монтаж закрытых имеет массу нюансов и особенностей. Но в любом варианте эти работы можно выполнить своими руками при тщательном соблюдении технологии. Имейте ввиду, что монтажные работы невозможно выполнить одному — потребуется не менее 3-х человек.

Подготовка канав

Для ливневки копаются по размеру лотков + 30-35 см по глубине. Для траншей на поверхности участка — канавы выполняются на глубину 0,5 −1 м со скосом стенок 20°-30°. Для дренажа закрытого типа — канавы копаются на глубину одного и более м, шириной не менее 3-х диаметров трубы. К условной глубине нужно добавить 30 см — толщину слоя песка и щебня. Пристенный дренаж вокруг дома заглубляется не менее, чем на 1,2 м и больше, чем глубина промерзания грунта. Расстояние от стен — 1,2-1,5 м, от отмостки — 0,9-1,2 м.

Устройство поверхностной ливневой канализации

Ливнеотводы из лотков монтируются на противопучинную подушку из слоя песка толщиной 15-20 см и слоя 10-15 см мелкого щебня. Оба компонента подсыпки оборачиваются геотекстилем (каждый отдельно). Уклон минимальный: 1-2 мм на погонный метр.

Дождеприемник точечных ливнеотводов обязательно комплектуется мусорной корзиной.

Устройство поверхностного дренажа

Борта канав во избежание приема ливневых стоков делают возвышенными или скругленными и покрывают дерном. Попадание обильных дождевых вод в канавы приведет к просачиванию их в грунт, поэтому стенки ниже гумусового слоя мостят камнем (бутом) с просветами. Еще лучше выложить стенки специальными бетонными плитами с отверстиями и незакрытым раствором нижним стыком. Угол между плитами составляет 90°. Такой ров щебнем не засыпают. Вода или с помощью канавы, или через дренажный колодец и трубу сбрасывается в ближайший овраг, водоем, ручей.

Устройство глубинного дренажа

Порядок действий по созданию закрытой дренажной системы:

• на дно канавы укладываются широкие ленты геотекстиля для заворачивания щебня и узкие — для заворачивания песка,
• на дно канавы насыпается песок слоем 10-15 см и трамбуется, заворачивается в геотекстиль,
• укладывается слой щебня фракции16-32 мм толщиной 10-15 см (= диаметру дрены), разравнивается правилом — куском доски, прибитом к палке. Щебень (обсыпка трубы) осуществляет первичную фильтрацию грунтовых вод. Щебень должен быть вымыт. Его складывают в кучу, промывают водой под напором 10-15 минут и фасуют в мешки. Не сушат! — запылится! Хранят не более недели. Вместо щебня можно использовать гравий,
• сверху укладывают трубы, начиная от коллекторного колодца, примеряют, обрезают, окончательно укладывают. Концы труб заглушают. Дрены должны располагаться с уклоном от 2 до 10 мм на метр,
• засыпают остальной мытый щебень на высоту 1 диаметра трубы, закрывают геотекстилем,
• укладывается немытый щебень крупной фракции 8-40 мм слоем 10-20 мм,
• засыпают землю.

Устройство колодцев

Обустройство дренажного колодца под сток не представляет особых сложностей. Он должен быть водонепроницаемым.

Дно колодца должно быть ниже выпусков труб на 250 мм и больше. Яма колодца по бокам засыпается щебнем и трамбуется. Смотровые колодцы лучше приобрести готовые. Колодцы устанавливаются на соединении труб и на каждом втором повороте трубы.

Укладка своими руками

Укладка своими руками позволяет сэкономить немалую сумму — ведь трудозатраты составляют половину стоимости системы. Не бойтесь, внимательно выполняйте технологию работ — и все у Вас получится.

Советы по экономии

Не обязательно приобретать самые дорогие разрекламированные трубы. Существует много изделий, проверенных временем или новых, но то более доступным ценам. Лучше использовать асбоцементные или гофрированные пластиковые трубы с крупной перфорацией.

Материалы лучше покупать в гипермаркетах или крупных строительных рынках. Не стоит экономить, применяя бывшие в употреблении материалы. В отдельных случаях и на некритических участках трубу можно заменить «домиком» из подручных материалов (полнотелого кирпича, камня).

Видео по укладке

Лучше один раз увидеть, чем 10 раз прочесть. Посмотрите наше видео по теме — оно поможет лучше понять технологию выполнения работ.

Сколько может стоить такая работа?

Работы по устройству отвода грунтовых вод могут стоить больше стоимости дома. Значительно уменьшит стоимость самостоятельное выполнение работ. Вот примерные цены на работы:

Прочистка дренажных труб

Дренажная функция системы уменьшается из-за заиливания труб. Прочистка осуществляется через систему дренажных и смотровых колодцев.

Механический и гидродинамический способ

Прочистку дрен проводят каждые 3-4 года. Существуют специальные пневматические установки с приспособлением для прохождения дрен и измельчения отложений.

Еще более эффективен способ гидродинамической промывки труб. Для этого насосное оборудование подключают к концу трубы в колодце и промывают с помощью компрессора, подающего воздух с водой и дробящего отложения. Такой способ имеет высокую эффективность и применяется раз в 10-15 лет.

Мы надеемся, что эта статья снимет завесу неизвестности с устройства дренажа на участке и пригодится Вам, наш читатель, в интересном и бесконечном деле совершенствования своего дома и участка. Желаем удачи! Делитесь нашей информацией с друзьями в соцсетях, приглашайте их на наш сайт.
