Решение вопроса пожарной безопасности любого объекта, независимо от формы собственности и назначения в обязательном порядке требует оборудования системой пожарной или пожарно-охранной сигнализации, с функцией обнаружения очага пожара, оповещения персонала и служб МЧС. Даже для самого небольшого объекта, на котором планируется установка такого оборудования в обязательном порядке необходимо составить проект пожарной сигнализации, который бы соответствовал всем правилам и требованиям, и это будет только первым шагом к решению проблемы пожарной защиты.
Проектирование пожарной сигнализации – основные требования к проекту
Самостоятельная разработка проекта пожарной сигнализации и системы автоматического пожаротушения, как и разработка любого другого проекта должна соответствовать нормам существующих правил и требований, действующих на момент разработки проекта. Основными этапами работы в разработке документа выступают:
- Определение необходимости установки пожарной сигнализации на объекте,
- Разработка технических условий к системе сигнализации,
- Изучение нормативно-правовых документов, регламентирующих вопросы строительства и безопасности объекта, его взрывоопасности, категории пожарной опасности, требований законов и подзаконных актов к организации пожарной охраны с применением средств автоматической системы сигнализации,
- Проведение изыскательских работ, составления плана помещений,
- Подбор и изучение характеристик оборудования для установки,
- Составление проекта пожарной сигнализации, пояснительной записки, рабочего проекта и чертежей, сметы монтажных работ и покупки оборудования,
- Согласование и утверждение проектной документации.
Требования к разрабатываемому документу установлены законами и постановлениями правительства, регламентирующими порядок разработки, содержание и основные разделы проекта пожарной сигнализации проекта. Основным нормативным актом здесь выступает закон РФ №123-ФЗ от 22.07.2008 г., в нем изложены основные требования пожарной безопасности на объектах, в том числе и особенности обслуживания и эксплуатации.
Классификация зданий и сооружений по степени пожарной опасности определена Постановлением Правительства №390 от 25.04.2012 г., исходя из этой классификации, и происходит выбор оборудования для сигнализации и системы пожаротушения.
Вопросы непосредственного проектирования, обязательных разделов и порядка оформления проекта раскрываются в Постановлении правительства РФ №87 от 16.02.2008 г.
Дополнительные сведения, необходимые для разработки проекта могут содержаться в стандартах, государственных строительных нормах и правилах, а также в приказах Министерства по чрезвычайным ситуациям РФ.
Сбор информации и составление технического задания
Составление технического задания предусматривает подбор и анализ информации как об объекте, на котором планируется монтаж оборудования, так и требования, выдвигаемые заказчиком к оборудованию, техническим характеристикам и принципам работы системы.
В техническом задании на разработку проекта системы пожарной безопасности заказчиком указывается:
- Максимальная категория объекта по степени опасности, на которой планируется установка оборудования,
- Необходимость монтажа конкретного оборудования и обоснования целесообразности его установки,
- Необходимость установки системы оповещения о пожаре,
- Технические аспекты работы системы в штатном режиме и в аварийных ситуациях.
Кроме того, для проектирования важно понимать с какими системами пожаротушения будет задействована сигнализация, что из дополнительного оборудования будет предложено к установке в качестве комплексного решения проблемы пожарной безопасности.
Отдельным пунктом технического задания на разработку проекту будет вопрос электропитания оборудования.
При оформлении технического задания необходимо также указать:
- Информацию о типе постройки, используемых материалах, представить проектную документацию:
- Проинформировать о минимальном и максимальном количестве персонала, который может находиться в помещении,
- Дать примерный план размещения производственных территорий, складских помещений, рабочих зон и административных помещений,
- Режим работы предприятия, условия охраны и размещения первичных средств пожаротушения.
Разработка проекта пожарной сигнализации
Началом разработки проекта выступает изучение технического задания и сбор необходимой информации для составления проекта.
В обязательном порядке проводится обследование здания, составление первичного плана размещения элементов системы. На основе собранной информации принимается решение о разработке проекта с оптимальными техническими решениями установки специальной аппаратуры.
В разработке проекта могут использоваться типовые схемы установки блоков аппаратуры, схем подключения и размещения извещателей, используемые на других однотипных проектах.
В пояснительной записке к проекту, указывается информация, которая должна соответствовать действительности и отображать реальное состояние объекта. Ввиду этого в описании объекта указывается технические параметры здания, его этажность, материал перекрытий, несущих стен и внутренних перегородок. Отдельным моментом выступает описание целевого назначения постройки – жилой дом, коммерческое помещение или промышленное здание.
В проекте важно указать состояние постройки, ее соответствия требования пожарной безопасности для данной категории объектов, наличия средств эвакуации, дымоудаления, в графической части указываются аварийные выходы, пожарные гидранты, система внутреннего пожарного водопровода.
Для помещений, оснащенных централизованной системой вентиляции и кондиционирования воздуха, указываются все вентиляционные каналы и воздуховоды кондиционеров.
Кроме этого, для всех помещений важно указать месторасположение стационарно расположенного оборудования и мебели, а также указываются пути эвакуации персонала и наиболее значимых материальных ценностей.
Особо значимой информацией в проекте выступает информация об инженерных системах здания – системе водоснабжения, отопления, электроснабжения, проложенных кабельных магистралях связи. При разработке рабочих чертежей проекта данная информация будет иметь одну из важнейших ролей. Кроме того, при наличии уже установленной системы сигнализации необходимо изучить возможность использования ее в качестве дублирующей системы, или в качестве вспомогательных элементов отдельных блоков и узлов.
Все полученные данные в процессе изучения первичной информации ложатся в основу эскизного плана, на основании которого и будет проводиться разработка всех частей проекта.

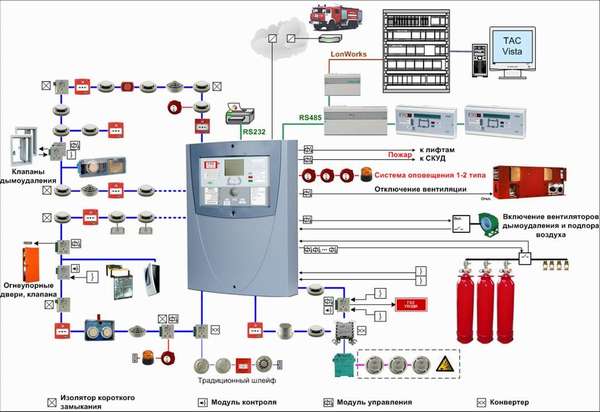

На этапе разработки эскизного плана проводится разработка конфигурации будущей системы, совместимость основных частей и элементов, обозначается места расположения датчиков, соединительных линий, блоков управления, звуковых извещателей и сигнальных табло. Проводится расчет зон действия каждого датчика в соответствии с его техническими характеристиками.
На основании эскизного плана проводится разработка текстовой части проекта с описанием всех ее составных частей и графического плана привязкой к плану здания всех конструкторских решений.
В состав проекта, кроме описания и графической части входит также рабочая документация, которая непосредственно будет использоваться для монтажных работ. В рабочую документацию могут входить как общие планы и схемы размещения, так и детализованные чертежи узлов крепления, вариантов размещения типовых элементов, схемы подключения электрооборудования и алгоритмы работы отдельных элементов.
Четвертой составляющей проекта выступает смета монтажных работ и расчет стоимости оборудования, в том числе с указанием возможности замены отдельных элементов на другие модели и модификации.
