Этот вопрос ставит в тупик начинающих домашних мастеров. И неудивительно, даже не каждый дипломированный электрик ответит, чем отличаются эти виды защиты. Сегодня разберем эти определения. Ведь неправильное применение видов приведет к непоправимым последствиям. Электричество ошибок не прощает. Сегодня разберемся, что означают термины заземление и зануление, в чем разница между ними и в каких случаях применяется та или иная защита. Важно знать, как устроить заземляющее устройство, а когда обойтись без него. Просим читателя внимательно изучить сегодняшнюю статью. Информация крайне важна для каждого.
Основные требования ПУЭ: выдержки из статей
Начнем с того, что определения заземления и зануления четко прописаны в правилах устройства электроустановок (ПУЭ) и ГОСТе. Попробуем некоторые обозначить.
- ПУЭ 7. Пункт 1.7.28 – преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством,
- ПУЭ 7. Пункт 1.7.31 – защитное зануление в электроустановках напряжением до 1 кВ преднамеренное соединение открытых проводящих частей с глухозаземленнойнейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности,
- ГОСТ 12.1.009-76. Зануление (защитное зануление) – преднамеренное электрическое соединение с нулевым защитным проводником металлических нетоковедущих частей, которые могут оказаться под напряжением.
Электромонтеру понять это несложно, а вот начинающему мастеру покажется все написанное набором слов. Сегодня мы «переведем» все на простой язык и все сразу встанет на свои места.
Что такое заземление и как оно работает
Говоря обычным языком, заземление монтируется для того, чтобы при возникновении напряжения там, где его быть не должно (корпус стиральной машины, микроволновой печи или холодильника), электричество уходило в землю. Такое может произойти, если в приборе нарушена изоляция и токоведущий провод соприкасается с корпусом. Разберемся, как работает заземление.
Представьте, что дома протекает труба. Вода устремляется вниз, но не сквозь плиту, через которую пройти не может, а там, где есть щели. То же самое и здесь. Сопротивление правильно выполненного заземления ничтожно мало (во много раз меньше, чем у человеческого тела). И если человек прикасается к заземленному корпусу, электричество продолжает «течь» по пути наименьшего сопротивления, подобно воде, не причиняя вреда. Но стоит оборвать заземление, как ток пойдет в другом направлении, устремляясь к земле через человеческое тело.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЗаземление монтируется для защиты человека от поражения электрическим током, сохраняя при этом работоспособность оборудования.
Ответив на вопрос, для чего нужно заземление, переходим к защитному занулению.
Что такое зануление: принцип работы и устройство
Зануление монтируется по другому принципу. Но чтобы с этим разобраться разберем, что такое глухозаземленная нейтраль. На ТП (трансформаторную подстанцию) по ЛЭП приходит 3 фазы. Собственное заземление, смонтированное вокруг, и является глухозаземленной нейтралью, которая идет на жилые дома от подстанции, вместе с фазными проводами.

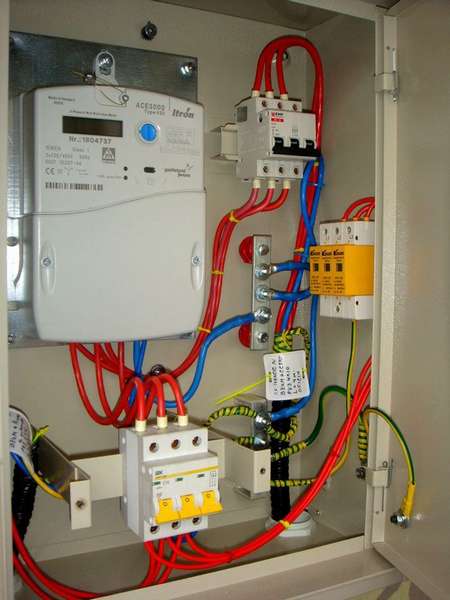

Зануление производится так. В распределительном щите делается разводка, приходящая с ТП глухозаземленная нейтрель (PEN) разбивается перед вводным автоматом на ноль (N), идущий в квартиру, и то, что можно считать землей (PE). На самом деле по сути это и останется глухозаземленная нейтраль, которая будет использоваться для зануления. От рабочего N занулять оборудование запрещается – это опасно для жизни. Если все сделано правильно, то при соприкосновении корпуса включенного устройства с токоведущим оголенным проводом происходит короткое замыкание, после чего срабатывает автомат.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаЗащитное зануление – это система, которая монтируется для мгновенного срабатывания автоматики при появлении напряжения на корпусе устройства и полного отключения электроэнергии.
Только полное понимание того, что такое заземление и зануление, в чем их особенности, позволит выполнить в квартире или доме тот вид защиты, который будет эффективным и безопасным.
Чем отличается заземление от зануления?
Этот вопрос может возникнуть у читателя на фоне предыдущей информации. Ведь по сути от ТП идет то же заземление. Объясним. Пришедший в дом четвертый провод заземляющим уже быть не может, ведь он использован другими жильцами в качестве нулевого. Для примера возьмем ситуацию, при которой мы решили, что ноль и заземление – одно и то же. Делаем разводку непосредственно в розетке, бросив перемычку между нулем и заземляющим контактом и успокаиваемся – мы под защитой.
Как бы ни так! Оголенный провод находится вплотную к корпусу устройства, но еще не прикоснулся к нему, но магнитное поле уже возникло и токонесущий проводник начинает греться. Но при этом еще сильнее греется нулевой провод в месте слабого соединения. Изоляция токонесущего проводника прогорает, он прикасается к корпусу, отжигая нулевой. Все, света в квартире нет, но автомат не сработал. Теперь корпус прибора находится под фазным напряжением. А что будет, если к нему прикоснуться? Напряжение пройдет сквозь человека в землю по пути наименьшего сопротивления, нанеся максимальный урон проводнику (понятно о ком речь).
Зануление и заземление: в чем разница по области применения
Главное правило – оба вида защиты одновременно применять нельзя. Если есть возможность заземления, то зануление не рассматривается, как возможный вариант. В каких же случаях монтируется тот или иной вид? Сейчас узнаем.
Когда выполняется заземление оборудования
В многоквартирных домах контур заземления устраивается вокруг, либо по двум сторонам здания. Исключение составляют только дома старой постройки – в них контур может отсутствовать. В частных домах устройство контура ложится на плечи домовладельца. Как выглядит, каким образом монтируется заземляющее устройство, мы рассмотрим ниже.
Полезно знать! Заземление считается более надежным способом защиты, но при расключении вводного электрощита и разводке проводки внутри помещений нужно быть крайне внимательным. Нигде заземление не должно соприкасаться с нейтралью. Если такое произойдет, установленные устройства защитного отключения (УЗО) будут срабатывать без причины.
Что такое защитное заземление, где оно применяется, разобрались. А что со вторым видом?
Когда применяется защитное зануление в квартире
Такой вид защиты применим, при условии отсутствия заземления. Обычно это многоквартирные дома старой постройки. Используя такой вид защиты, необходима установка автоматов и УЗО. Выполняется оно следующим образом.
Нулевой провод до подключения к УЗО выводится на отдельную шину, от которой и будет идти желто-зеленый провод глухозаземленной нейтрали. Основной ноль разводится по УЗО и следует в квартиру. Самый простой вариант – на разводку квартиры идет трехжильный кабель, два провода которого (фаза и ноль) проходят через защитную автоматику, а один (глухозаземленная нейтраль) напрямую. Он соединяется на заземляющие контакты розеток и осветительных приборов.
Требования, предъявляемые к заземлению и занулению
Поняв, что такое заземление и зануление, легко разобраться с требованиями, предъявляемыми к ним. Основное – это обеспечение безопасности и защита человека от поражения электрическим током. Об остальном уже говорилось, но стоит обобщенно повторить.
Требования к занулению – отключение защитной автоматики при соприкосновении токонесущих частей (смотри «оголенных проводов») к поверхностям корпусов бытовой техники, частям, где напряжения быть не должно.
Требование к заземлению – отвод напряжения в землю, исключающий поражение человека электрическим током.
Что такое заземляющее устройство: это должен знать каждый
Заземляющим устройством называют конструкцию в форме треугольника или квадрата из металлических шин или уголков, сваренных между собой, а также штырей, вбитых в землю на 1.5-2 м (бывает и более), которая имеет минимальное сопротивление. ЗУ соединяется с заземляющей шиной в распределительном щите.
Способы устройства заземления
Заземление выполняется в виде контура, который имеет минимальное сопротивление. В идеале напряжение между фазой и землей должно быть равно линейному напряжению (фаза-нейтраль). Подробно с устройством контура защитного заземления своими руками Вы можете ознакомиться на нашем сайте.
Вместо контура можно воспользоваться естественными заземлителями. Однако этим редко кто пользуется по причине непонимания термина. Что же является определением понятия «естественный заземлитель»? Скажем так. Трубы либо другие металлические конструкции, проходящие под землей, не имеющие антикоррозийного покрытия подпадают под этот термин. Исключение составляют трубы канализации, а так же те, по которым проходят ГСМ или газ.
Скажем так, если зануление выполнено по правилам (при отсутствии заземления), недостатков нет. Однако качественному заземлению оно проигрывает. Одной из причин является полное нарушение электроснабжения при пробое фазы на корпус. Хотя с другой стороны это можно назвать преимуществом. Ведь при заземлении (если отсутствует УЗО) можно и не узнать о неисправности, что приведет к повышенным счетам за электроэнергию.
Но основным недостатком зануления является то, что при возникновении аварийной ситуации приходится рассчитывать на автоматику, которая может и подвести. Нередки случаи «залипания» автоматов. Последствия при этом могут быть весьма плачевными.
Важно! Электросети домов, имеющих контур заземления, защищены значительно лучше. При этом использовать при расключении квартир таких домов зануление запрещено.
Заключение
Подводя итог всему изложенному, можно сказать, что если имеется контур заземления – это очень хорошо. Обезопасить себя и своих близких можно будет надежнее. Если же он отсутствует, то придется обойтись занулением. Как говорится, «на безрыбье и рак – рыба».
Надеемся, что сегодняшняя информация была полезна и понятна. Но если остались вопросы, наша команда постарается на них ответить как можно более полно и быстро. Задать их можно в обсуждении ниже. А напоследок, уже по традиции, короткий видеоролик на тему сегодняшнего разговора. Но с небольшой оговоркой… Никогда так не делайте!
