Ни одна автоматическая схема не обходится без применения специального прерывателя, называющегося реле. Такие устройства получили распространение в автомобилестроении, быту, на производствах. И сегодня мы уже не обращаем внимания, даже не задумываемся, почему в темное время включается освещение на улице или загорается свет в подъезде при входе человека. А ведь оно облегчает жизнь, помогает работать бытовой технике в доме. Сегодня поговорим об этом устройстве, разберемся, что такое реле, для чего и где применяется. Попутно попробуем разобраться в схеме устройства.
Для чего нужно реле: области применения
Такое устройство применяется в быту, автомобилестроении, на производстве. Без него невозможно автоматическое включение холодильника и его выключения, установка циклов стиральной машины, мигание поворотника автомашины при повороте. Говоря простым языком, это электрический или электромагнитный прерыватель, срабатывающий при определенном импульсе, в основе которого лежит механическая, электрическая или электронная составляющая. Приведем примеры:
- Фотореле – элемент срабатывает на свет, замыкая или размыкая контакты.
- Звуковое – цепь замыкается при громком звуке.
- Реле времени – соединение и разъединение происходит через установленный временной промежуток.
- Температурное – получая данные с термодатчика контакт срабатывает по заданным параметрам.
В основе описанных разновидностей лежат 4 основных вида устройств, о которых поговорим позднее.
Что такое реле: краткий экскурс в историю
Термин пришел из английского языка, от слова «reley», обозначавшим в старину смену почтовых лошадей, а позднее передачу эстафеты в спортивных состязаниях. Существует две версии создания такого устройства. Согласно первой реле изобрел русский ученый П.Л. Шиллинг в начале 30-х годов прошлого столетия. Это была основная составляющая часть в разработанном им телеграфе. Однако большая часть историков склоняется к тому, что прародителем реле стал американец Джорж Генри. Некоммутационное устройство, основывавшееся на электромагнитном принципе действия, получило распространение в 1937 году. Именно тогда поступил в производство первый телеграф.
Какая из этих версий правильная, сейчас уже сказать нельзя. Возможно, как часто это бывает, ученые разрабатывали устройство параллельно, не зная об изобретениях друг друга. Об этом говорит и то, что историками называется один и тот же промежуток времени появления реле – 1931-1935 годы.
Схема устройства электромагнитного реле
Схема устройства реле такова. Подвижный стальной якорь находится внутри статичной катушки индуктивности, при подаче напряжения на которую возникает электромагнитное поле, притягивающее якорь. Различной электроникой или механикой регулируется частота и продолжительность подачи напряжения на обмотку. Частота импульсов составляет до 3600 в час.
Структура электромагнитного реле делится на три составных элемента:
- Первичный. Преобразует импульс, поступающий с системы управления в электромагнитную силу. Иными словами – обмотка катушки индуктивности.
- Промежуточный. Состоит из различных деталей. Его задача – приведение в работу самого исполнительного механизма. Проще говоря – это якорь или иной подвижный элемент, оснащенный возвратной пружиной и контактами.
- Исполнительный. Выполняет работу по передаче воздействия на силовое оборудование. Эту роль играет контактная группа силовой части.
Принцип работы реле
Действует устройство по такому принципу. Помещенный в катушку индуктивности подвижный якорь отжат возвратной пружиной. Не его наружной части закреплена одна группа контактов, в то время, как другая группа находится в статичном положении на расстоянии от первой. В момент подачи импульса на катушку, якорь притягивается, и контакты соприкасаются между собой. При прекращении подачи напряжения на катушку, возвратная пружина отжимает либо оттягивает якорь (в зависимости от конструкции) и контакты размыкаются, возвращаясь в исходное положение.
Понять, как работает реле, проще, если знать алгоритм работы магнитного пускателя. Эти устройства идентичны, разница только в размерах и назначении.
Полезная информация! Если знать принцип действия реле, его легко можно будет отремонтировать при поломке. Чаще для этого требуется замена катушки индуктивности. Однако бывает и отгорание контактов, что случается при попадании в устройство пыли или иных инородных тел. Если контакты неплотно прилегают один к другому, возникает нагрев. Тогда они либо привариваются, либо расплавляются.
Принцип работы 4-х контактного реле ничем не отличается от других. Устройство всех электромагнитных устройств одинаково. Различия только в расположении контактной группы.

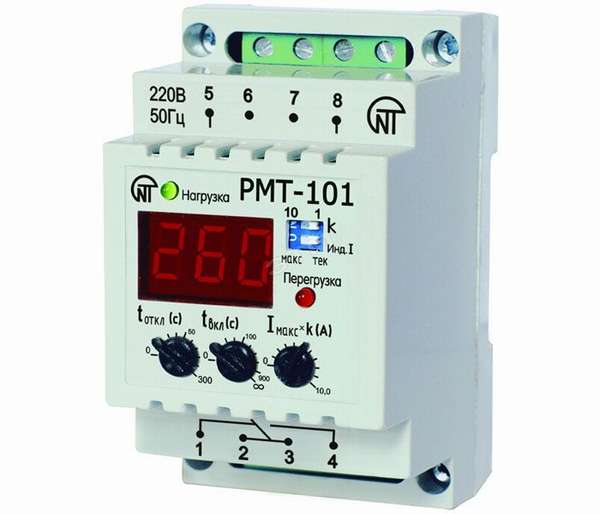

Технические характеристики, на которые стоит обратить внимание
Что такое токовое реле, наверняка понятно. А от чего зависят его параметры? На что обратить внимания, выбирая устройство для той или иной цели? Основными характеристиками реле являются:
- Номинальные данные по току, напряжению, времени, а также другим параметрам, задающих алгоритм работы устройства.
- Пределы срабатывания. Нижний и верхний порог, при котором устройство включается или отключается (временной, токовый, звуковой или световой).
- Значения величин. Иногда такие устройства настраиваются на замыкание цепи при подаче мгновенного импульса, а размыкается цепь по истечении определенного времени.
Если характеристики не соблюдены, то тут два варианта. Либо устройство не сработает, либо выйдет из строя, проще говоря, сгорит. Имеет смысл рассмотреть несколько основных видов реле и понять, в чем отличия одного вида от другого, а так же возможно ли применение в той или иной области.
Реле переменного тока: отличия и особенности
Первое, о чем стоит сказать, такие устройства имеют недостатки. Переменный ток имеет отличия от постоянного, что наглядно видно на графиках. Синусоида переменного тока не позволяет равномерную подачу тока, в результате чего при срабатывании, магнитный сердечник вибрирует. Это неудивительно – ток в катушке индуктивности дважды за период входного напряжения проходит через ноль. Проще говоря при частоте тока в сети 50 Гц (50 колебаний в секунду), напряжение в катушке упадет на ноль 100 раз за период (1 с). Производятся как малогабаритные реле переменного тока на 220 В, так и устройства больших размеров.
Интересная информация! Для уменьшения износа якоря применяют дифференциальные сердечники или фазосдвигающие элементы, уменьшающие количество периодов прохождения тока через нулевую отметку.
Отличия реле постоянного тока
По сути то же устройство с отличием только способа питания. На катушку подается постоянный ток, что увеличивает срок службы деталей, избавляя от вибрации. При работе, к примеру, промежуточного реле 220 В постоянного тока, не будет слышно гудения, присущего устройствам, работающим на переменке.
Электронное реле: области применения и особенности устройства
Электронные устройства нашли применение в автомобилестроении, производстве бытовой техники. Их отличает компактность и долговечность за счет отсутствия механических частей. Работу механики на себя взяли транзисторы, выполняющие роль ключей. Если рассматривать электрическую схему автомобиля, то на вопрос, где находится реле, можно ответить одним словом – везде. Это и включение-выключение, и работа поворотников, зажигания, фар.
В отличие от электронного реле, электромеханическое имеет большие габариты. Оно применяется в монтаже производственной автоматики.
Обозначение реле на схемах электрических цепей
Обозначения таких устройств на схемах выглядят следующим образом:
Ассортимент реле на российских прилавках: производители и цены
Каждое из реле имеет определенную маркировку, отражающую его технические характеристики. По маркировке найти подходящую модель во много раз проще, чем подбирать под определенные параметры. Предлагаем ознакомиться с некоторыми из устройств и их стоимостью.
| Изображение | Наименование | Номинальный ток, А | Средняя цена, руб. |
|---|---|---|---|
 |
РПЛ-122М0*4А | 16 | 350 |
 |
РП20М-217 У3 | 1 | 410 |
 |
РТТ-111УХЛ4 | 0,2 | 160 |
 |
РТ-40/6 УХЛ4 | 16 | 1100 |
 |
РПУ-2 У3Б | 5 | 250 |
 |
РП20-112 У3 | 2,5 | 350 |
 |
ТРН-10 УХЛ4 660В | 1,25 | 125 |
 |
ТРН-10 УХЛ4 500В | 0,5 | 125 |
 |
РТ-83/2 | 5 | 1400 |
 |
РЭВ 830 У3 | 2,5 | 1800 |
 |
РВО-Р-100м ̴100В-2П-1 | 8 | 800 |
 |
РТИ-1308 | 2,5-4 | 460 |
 |
РВО-П2-99с-АС110В 1п-1-10 УХЛ4 | 7 | 900 |
Заключение
Понятно, что не каждый день приходится выбирать подобные устройства для того или иного оборудования, но иногда это необходимо. И если схемы всех блоков обычному домашнему мастеру в голове держать не обязательно, то общая информация, все же, нужна. Надеемся, что наша статья в этом помогла.
Если остались вопросы, мы будем рады на них ответить в обсуждении ниже. А напоследок, как всегда, интересное видео по сегодняшней теме:
