Данное оборудование легко справляется с контролем тока, текущего по электрической сети и до 5 секунд распознает утечку, опасную для жизни человека. В случае, когда разность тока достигает до 30 мА, прибор отключает напряжение, а утечка не успевает причинить разрушительный вред. Прибор используется для контроля в тех местах, где повреждена изоляция электрической проводки и моментально срабатывает в случае угрозы, отключая электропитание. В сегодняшнем обзоре редакция Seti.guru детально разберет , что такое УЗО и для чего оно нужно.
Примеры применения устройства в быту
Первый, яркий пример, это случай, с повреждением электропроводки. Приведем пример с машинкой автомат для стирки:
- Повреждена изоляция около фазы, провод коснулся корпуса. Прибор тут же блокирует электричество.
- Ток, ушедший по электрической цепи, направился в квартиру, но не вернулся обратно. Защитный блок тут же срабатывает, так как потерял контроль над потоком.
- Ток в этом случае, ушел через провод заземленияв щит, минуя устройство защиты, система отреагировал на разницу входящих и исходящих потоков.
Опишем еще один пример, это неосторожное обращение с электрической проводкой:
- Бывают случаи во время ремонтных работ, к примеру, сверление стеновой поверхности.
- Неопытный мастер опирается ногой в радиатор, при этом попадает в фазную проводку.
- Проходящий ток по такой цепи может ударить человека и вызвать паралич сердца.
- При наличии УЗО, напряжение отключится очень быстро и не случится беды. Человека может ударить током, но не на смерть.

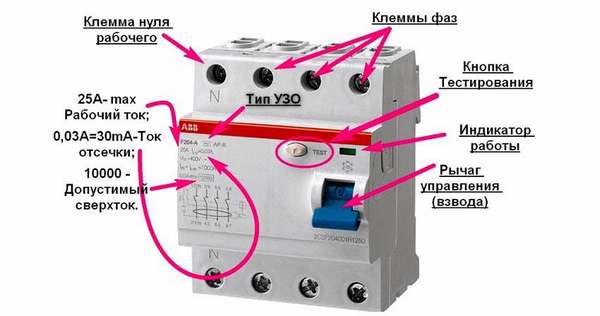

УЗО: что это такое и когда прибор не может помочь?
Защитное отключение, не может распознать, что именно подключено в сеть. Защита блокирует только в том случае, если есть утечка тока.
И все-таки, почему прибор повышает безопасность? В подавляющем большинстве аварии происходят именно по причине утечки тока, когда возникает вероятность, связанная с опасностью для жизни человека.
УЗО или дифференциальный автомат: как отличить и что выбрать для дома
Если опираться на мнение потребителей, то по большому счету, большинству все равно, что перед ними защитное устройство или АВДТ.
Примечание! Но когда разрабатываются электрические проекты для частных домов и квартир, установка устройства играет роль.
И чем отличается УЗО от дифференциального автомата, мы рассмотрим подробнее.
В чем разница
Визуально эти два прибора ничем не отличаются, но разные по функциональным особенностям:
- Защита срабатывает в случае, если в электрической цепи обнаружена утечка.
- Нарушение потока в цепи ведет за собой определенные последствия: угроза человеческой жизни или пожар.
- Теперь сделаем правильное определение, что такое УЗО.
- Это устройство защиты, которое предотвращает утечку потока напряжения, вызывающий пожар и угрозу человеческой жизни.
АВДТ (дифференциальный автомат): особенности и применение
Теперь разберем, что такое дифференциал. Данное устройство включает в себя защитный блок и автомат. Аппарат способен защитить электрическую проводку от коротких замыканий и от утечек.
Теперь разберем базовый момент:
- УЗО это предупредительный аппарат. Но он не как не защитит ваш дом от полной защиты, включая замыкания и перезагрузки цепи. Хотя многие пользователи считают, что установив УЗО, устанавливают всю защиту.
- Защитный прибор представляет собой простой индикатор, который контролирует утечку тока.
Примечание! Если искусственно создать перегрузку и включить все электрические приборы, то защитный индикатор не сработает. Кроме того проводка сгорит вместе с прибором (если нет дополнительной защиты).
Подведем итоги и рассмотрим преимущества и недостатки каждого прибора
Что касается надежности, то надежны оба аппарата, выполняя каждый свои прямые функции. Так как дифавтомат, это комбинированное оборудование, то здесь сложно разобрать, что может стать причиной отключения.
Прибор модернизируют с каждым годом все больше и больше. Многие приборы производят со встроенными индикаторами, которые реагируют на дифференциальный ток. Самым большим преимуществом АВДТ является его простая установка.
Защитный аппарат и его особенности
Если рассматривать УЗО вместе с автоматом, расходы на ремонтные работы снизятся.
Это касается домов, когда создается специальный проект для электросети, учитывая все возможные риски:
- Для частных домов обратите внимание, какую линию вы посадите на АВДТ, к примеру, хозяйственный блок (максимальное число нагрузок и рисков).
- И на УЗО с автоматом (освещения, розетки). Есть много интересных схем для реализации и предотвращения рисков.
Примечание! С квартирным вопросом будет проще и совсем неважно, что вы выберите для себя.
Подключаем УЗО к однофазной сети с заземлением и без него
Если брать в расчет мнение электриков, то многие считают, что подключение аппарата невозможно к схеме с одной фазой без специального заземляющего контура. Но на практике это далеко не так.
Система отлично справляется со всеми своими функциями даже без заземляющего контура. Тем более что аппарат предусматривает 2 клеммы для фазы и «0».
Как произвести монтаж без заземления цепи
Перед установкой, разработаем схему подключения УЗО в однофазную сеть и рассмотрим важные детали, которые нужно учесть:
- Аппарат защиты берет на себя ответственность только за утечку напряжения в электрической цепи, но не берет на себя груз по переработке коротких замыканий или высокого напряжения в сети.
- За данные функции отвечает автомат, поэтому в системе очень важно установить оба прибора.
Однофазный монтаж предусматривает несколько вариантов подключения:
- Вариант первый. Подключаем один прибор УЗО на всю квартиру в распределительном щите. Установка производится после счетчика учета электрической энергии.
- Вариант второй. На каждую группу потребителей устанавливается по одному прибору малой мощности. Сколько в доме групп, столько должно быть установлено приборов. Для такой установки понадобится распределительный щит.
Особенности каждой из схем
- В первом варианте предусматривается один серьезный минус. Если в целом доме произошла поломка одного небольшого прибора, то включится система защиты и лишит электроэнергии весь дом. После чего, найти утечку будет очень сложно.
- Если учитывать такие нюансы, то второй вариант будет более рациональным. Срабатывает прибор на одной из групп, знаешь, в каком месте может быть утечка. Но сама система будет стоить намного дороже, все зависит от количества групп потребителей.
Как выбрать аппарат защиты для дома
На сегодняшний день встречаются разные защитные аппараты, по мощности, функциям и даже дизайну. Прежде, чем выбрать оборудование, стоит изучить несколько правил:
- если суммировать утечку всех приборов в доме (стационарных и переносных), то данная сумма не должна превосходить 1/3 тока прибора,
- в зоне функционирования защитного аппарата, проводник «0»не должен соединяться с заземленным контуром,
- прибор должен сохранять свою работоспособность до 5 сек, когда происходит провал в напряжении,
- применение прибора должно обеспечить коммутацию всех цепей нагрузки, учитывая и возможные перегрузки,
- в жилых помещениях применяется защитное устройство серии «А», которое отлично реагирует и на пульсирующие токи,
- прибор устанавливается в групповых линиях,
- во влажных помещениях рекомендуется приобретать модель с величиной тока до 30 мА (с одним контуром). Для других помещений можно использовать прибор до 50 мА,
- аппарат в обязательном порядке должен соответствовать всем стандартам при подключении.
Обратите внимание! Подключение должно проводиться только медным проводом, это важно.
Таблица выбора УЗО по мощности для любого прибора:
Ток утечки | Защита от возгорания, А | Универсальная защита, А/мА | Только от возгорания А/мА |
---|---|---|---|
Рабочий ток | 10 | 30 | |
Нагрузка (кВт) 2,2 | 10 | 10/30 | |
Нагрузка (кВт) 3,5 | 16 | 16/10 | 16/30 |
Нагрузка (кВт) 5,5 | 25 | 25/10 | 25/30 |
Нагрузка (кВт) 7 | 32 | 32/10 | 32/30 |
Нагрузка (кВт) 8,8 | 40 | 40/10 | 40/30 |
Нагрузка (кВт) 13,8 | 63 | 63/10 | 63/30 |
Нагрузка (кВт) 17,6 | 80 | 80/10 | 80/30 |
Нагрузка (кВт) 22 | 100 | 100/10 | 100/30 |
Несколько рекомендаций, как выбрать прибор и на что обратить внимание
Специалисты рекомендуют в первую очередь уделить внимание к требованиям по защите: сюда входит короткое замыкание и необходимость в защите от прямых и не прямых контактов.
Если есть необходимость защиты от не прямых контактов, рекомендуется использовать устройства с чувствительностью (мА): от 30 до 1000. Номинальный ток защитного прибора (40/63 А), тут все зависит от нагрузки.
Примечание! Если есть необходимость в дополнительной нагрузке, то рекомендуется использовать АВДТ, с чувствительностью (мА) 10 или 30.
Покупая аппарат, обратите внимание на рабочие функции и эксплуатационный период. На прибор возлагаются огромные функции, поэтому высокое качество и надежность не помешает. Не стоит экономить на аппарате, от него зависит работа всех электроприборов.
Выбор по рабочим параметрам защитного устройства:
- Ток.
- Напряжение.
- Дифференциальный ток, выбирается на базе электрического проекта.
Самые качественные и мощные устройства достигают до 1500, соответственно, стоимость на них высокая. Данное устройство очень надежное и в случае аварийной ситуации, прибор опережает автоматический выключатель и производит отключение.
В завершении
- В особняках и загородных коттеджах лучше всего устанавливать приборы четырехполюсные из 3-х фаз выключатели ДТ, чтобы защита была действительно надежной.
- Для больших объектов лучше всего устанавливать несколько надежных приборов для всех групп оборудования.
- Для домов более одного этажа, схема питания имеет каскадный вид и множество разветвлений.
- Защитный прибор в этом случае нужно устанавливать на каждой ветке, на всех этажах вместе с электрическим щитом.
- Для дома рекомендуется выбирать выключательдифференциального тока около 100 мА и выше.
- Нужно устанавливать ВДТ по типу S. Он имеет большую выдержку по времени отключения.
Примечание! Не рекомендуется устанавливать защитный прибор в помещении со старой неисправной электрической проводкой. Она будет постоянно срабатывать.
В этом случае лучше всего сменить розетки уже со встроенной системой защиты. Для более подробной информации,что такоеУЗО, рекомендуем вам посмотреть видео ниже:
