Для повышения уровня комфорта при эксплуатации светильников пригодится схема подключения проходного выключателя с 2-х мест. На практике применяют при необходимости большее количество точек управления. Для экономии времени и денежных средств рабочие операции выполняют самостоятельно. Тщательный сравнительный анализ с учетом особенностей изделий разных производителей помогает сделать правильный выбор при покупке. Эти и другие практические задачи будет решить проще после изучения данной статьи.
Что такое проходной выключатель: отличия от стандартных приборов и предназначение
Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:

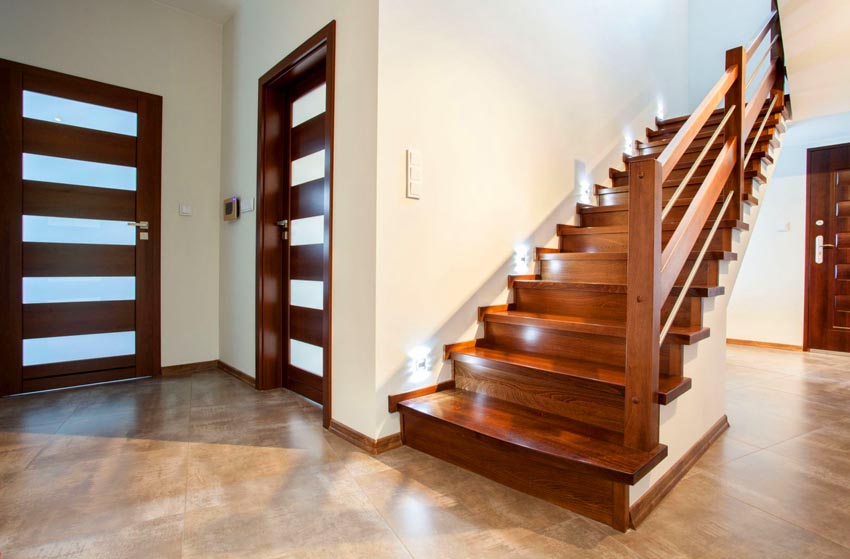

На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.
Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах. Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон. Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.
Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:
- Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
- Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
- Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
- Такие изделия стоят дороже, чем проходные выключатели.
- По причине повышенной сложности они рассчитаны на меньший срок службы.
Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.
Для увеличения свободного пространства гостиную часто объединяют с кухней, столовой и прихожей. С применением проходных переключателей не сложно организовать удобное освещение в каждой зоне, подачу питания на общую для всего помещения люстру.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаНадо не забывать, что для монтажа на открытом воздухе приобретают электротехнические изделия с высоким классом защиты от неблагоприятных атмосферных и погодных воздействий.
Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.
Устройство и принцип работы проходного выключателя
Эта фотография с пояснениями поможет изучить устройство проходных выключателей. Для подключения проводов здесь установлены винтовые зажимы (1,3). Коромысло (2) сложной формы устанавливают в углубления опорной площадки (4), что обеспечивает надежную фиксацию. Но остается возможность его качания с помощью переходного элемента (6), установленного в крышке (5). Если нажать на его верхнюю часть – будут замкнуты соответствующие контакты, ток пойдет по пути от коромысла через зажим (2-1). После нажатия вниз произойдет замыкание электрической цепи 2-3.
Разработчики применяют разные решения, но принцип действия изделий этого группы такой, как описано выше. По приведенным частям конструкции следует дать следующие пояснения:
- Диэлектрические части в стандартных бытовых выключателях рассчитаны на максимальное напряжение 250 V и ток не более 10 A. Нарушать эти ограничения нельзя.
- В ходе разборке нужно обратить внимание на опорные точки, места соприкосновения движущихся элементов. Они определяют долговечность устройства.
- При переключении электрический разряд оказывает разрушительное влияние на контактные группы. При недостаточном качестве они быстро выйдут из строя. Следующим негативным фактором является образование окислов на их поверхности, которые способны создать изолирующий слой.
Рассмотренный выше центральный блок устанавливают в металлическую рамку (6). В этой конструкции применены специальные защелки (4) для надежной фиксации, ускорения монтажных операций. В других моделях применяют винтовые крепления. Вырезы (1) в рамке упрощают точное выключателей, розетоки других электротехнических приборов в одном блоке по горизонтали/вертикали.
При закручивании винтов (3) выдвигаются в стороны специальные «лапки». Они обеспечивают закрепление проходного выключателя в монтажной коробке. В этой модели установлены пластинчатые зажимы (2), куда вставляют освобожденные от изоляции проводники. Качественный контакт создается без специальных инструментов и дополнительных крепежных деталей. Эта модификация снабжена встроенной подсветкой. Лампочка установлена таким образом, чтобы замена была возможной без демонтажа всего механизма.
Однако во втором варианте обеспечивается хорошая видимость устройства в затемненных помещениях. Следует отметить, что такое решение совместимо не со всеми видами ламп. В выключенном состоянии через них проходит небольшой по силе ток. Этого будет достаточно для питания светодиодов. Лампы накаливания и газоразрядные приборы подключать в такие схемы можно без ограничений.
На снимке обозначены следующие элементы:
- Декоративная рамка (1). Некоторые производители выпускают широкий ассортимент таких изделий для подбора внешнего вида в точном соответствии с эстетикой определенного интерьера.
- Прижимная пластина (3) предназначена для фиксации рамки.
- Клавиши (2) демонтируют и устанавливают на место без специальных инструментов.
Этот рисунок поможет понять принцип работы проходного выключателя. В данном положении лампа (La1) подключена через монтажную коробку синим проводом к нулевому проводнику сети питания. Фазовая цепь разорвана, поэтому ток не проходит. Если первый проходной выключатель перевести в нижнее положение, питание будут подано на лампу. Вторым прибором, который установлен в другом месте, можно вернуть исходное состояние.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаОбратите внимание на то, что проходные выключатели устанавливают в цепь фазового проводника. Это правило обязательно применяют во всех электрических схемах для повышения уровня безопасности.
Как сделать проходной выключатель и установить его правильно
Подобные самоделки применяют редко, так как в современной торговой сети предлагается широчайший ассортимент разнообразных электротехнических изделий. Однако надо констатировать сравнительно меньшее количество предложений для наружного монтажа. При необходимости, можно воспользоваться следующей инструкцией. Там подробно описано, как сделать проходной выключатель из обычного.
Иллюстрация | Действия и комментарии |
---|---|
В этой инструкции описан процесс переделки типового одноклавишного выключателя Schneider Electric. Симметричная конструкция изделий этого бренда хорошо подходит для выполнения подобных работ. Разумеется, допустима трансформация приборов других производителей на основе изложенных ниже принципов. | |
Разборку выключателя выполняют аккуратно, чтобы не повредить отдельные элементы. Вместо ножа, как на фото, можно использовать негодную банковскую карточку, или другое приспособление, чтобы не испортить пластиковые детали. | |
После снятия клавиши вручную выдавливают внутренний блок. Корпус откладывают в сторону, отсоединяют нижнюю крышку. | |
На боковых гранях освобождают последовательно четыре защелки. Здесь также пригодятся полоски из пластика, иные специальные приспособления. С их помощью сохраняют целостность соединений, которые будут использованы повторно. | |
После освобождения креплений снимают верхнюю часть. Это освобождает доступ непосредственно к рабочей области. | |
Симметричность конструкции упрощает качественное перемещение контактов нужным образом без внесения значительных изменений. | |
Контактные пластинки последовательно извлекают из другого выключателя, устанавливают в обратном направлении. | |
Переставляется нужным образом второй стержень (отмеченный на фото) вместе с пружинкой. | |
Предыдущие операции показан для наглядности. В действительности – контактная группа базового выключателя остается на месте. Сборка конструкции выполнятся в обратной последовательности. | |
Чтобы получился переходной переключатель, устанавливают перемычку между контактами, которые обозначены стрелками. Красной линией отмечена реальная электрическая цепь, которая создана проводом с желтой оболочкой внутри конструкции. Это – общий контакт переключателя (1). Цифрами 2 и 3 обозначены выходы созданного проходного выключателя. |
Далее собранный блок устанавливают в металлическую рамку, закрепляют клавишу, иные элементы конструкции.
В этом видео рассказано, как установить выключатель проходной вместе с промежуточным:
Этот материал вместе с изложенными выше сведениями поясняет необходимость более внимательного ознакомления с модификациями коммутационных устройств, схемами подключения. В следующих разделах статьи приведена необходимая информация. После ее изучения можно будет перейти к подробному описанию монтажных операций.
Подключение разных проходных выключателей
Приборы в защищенном исполнении с герметичными прокладками устанавливают на открытом пространстве. Они безопасно выполняют свои функции под проливным дождем. Встроенная подсветка пригодится в темном коридоре. Точные технические характеристики подбирают с учетом реальных условий будущей эксплуатации. Однако в любом случае пригодятся сведения о том, как правильно подключить проходной выключатель с определенным количеством клавиш. Именно этот параметр во многом определяет функциональные возможности коммутирующего устройства.
Схема подключения одноклавишного проходного выключателя
На рисунке видно, сто проводка сделана из трехжильного кабеля. Это необходимо для подключения заземления (зеленый провод) к металлическому корпусу светильника (3). На схеме указан распределительный шкаф (1). От коробки (2) к проходным одноклавишным переключателям также идет трехжильная цепь. Здесь заземление не предусмотрено.
Во втором варианте необходимо применение одноклавишного перекрестного переключателя (отмечен стрелкой на рисунке). Обратите внимание, что в нем установлены две коммутационные группы, которые приводятся в действие одним приводом. Такие изделия внешне не отличаются от стандартных выключателей, однако они выполняют другие функции
Особенности схемы подключения двухклавишного проходного выключателя
В таком варианте усложняется проект. Приходится применять кабели с большим количеством проводников. Но именно подключение проходного двойного выключателя позволяет организовать управление несколькими группами ламп. Такие решения используют в крупных помещениях для регулировки люстры общего света.
Установка и схема подключения трехклавишного проходного выключателя
Подробные инструкции: как подключить проходной выключатель, схемы подключения, видео материалы
Иллюстрация | Процесс установки проходного выключателя с комментариями и пояснениями |
---|---|
Для реализации выбран сравнительно простой проект. Здесь нет отдельной линии заземления. Предполагается монтаж одного светильника с корпусом из диэлектрика, двух одноклавишных проходных выключателей. | |
В соответствии с монтажной схемой приобретают необходимые изделия, инструменты. Ниже приведен пример, описывающий работу с электрическими компонентами. | |
В реальной ситуации придется выполнять строительные операции: создание каналов, штукатурку, наклеивание обоев и другие действия. Количество кабеля и другие параметры покупок определяют с учетом действительных потребностей. Учитывают особенности конкретного объекта недвижимости, режим его эксплуатации. | |
Проходной выключатель (1) отличается от обычного (2) наличием дополнительного выхода. Он нужен для организации двух независимо действующих электрических цепей между коммутационными устройствами. | |
Если принципиальная схема не изображена на корпусе, определить общий контакт можно с помощью индикаторной отвертки и металлической скрепки. Подойдут другие специализированные и самодельные устройства, которые используют для обнаружения целостности цепи. Подобные операции выполняют только при отключенном штатном питании. | |
Провода в распределительную коробку подводят так, чтобы длина свободных концов была достаточной для удобного соединения (по10-15 см). В данном примере снизу подходит двухжильный провод сети питания (без отдельной линии заземления). Такой же подойдет для соединения с лампой. Проходные выключатели подключают трехжильными кабелями. | |
Удаляют защитные оболочки аккуратно, чтобы не повредить проводник. Цветовая маркировка упрощает выполнение рабочих операций, предотвращает случайные ошибки. Длину очистки выбирают в зависимости от методики соединений. Для установки в зажимы проходных выключателей – достаточно освободить 10-12 мм. | |
Особенно внимательно устанавливают общий фазный провод в проходной выключатель. Как подключить провода между двумя коммутирующими устройствами – не имеет значения. | |
Далее в соответствии со схемой начинают сборку соединений в распределительной коробке. Соблюдают соответствие цветовой маркировки (оранжевый – с оранжевым и т. д.). | |
На завершающем этапе скрученные соединения изолируют с применением кембрика. Для повышения надежности используют пайку, прессование. Качественную изоляцию создают с применением специальных «термотрубок», которые сжимаются при нагреве, создают прочную защитную оболочку с хорошими изоляционными характеристиками. |
На завершающей стадии еще раз проверяют правильность соединений, путь прохождения тока по цепям в разных положениях проходных выключателей. Затем устанавливают на место крышки, другие защитные и декоративные части. Далее включают питание и проверяют экспериментально работоспособность схемы.
Видео: процесс подключения перекрестного выключателя
Принципиальная схема подключения проходного выключателя с 2-х мест
Такие проекты реализуют чаще всего. Они достаточно просты в исполнении, однако позволяют без лишних затрат получит нужный результат. В частности, их применяют для организации освещения извилистых и длинных коридоров.
Такую схему подключения проходного выключателя на 2 точки можно применять для подсоединения питания к двум группам лампочек в одной люстре. Соответствующее распределение устанавливают с учетом собственных предпочтений. Нет никакой необходимости соблюдать примерное равенство групп по мощности. В любом случае следует не забывать о максимальных допустимых нагрузках для электрических приборов и сети питания.
При рассмотрении каждого проекта необходимо:
- утвердить алгоритм применения,
- проверить в каждом режиме включения/выключения цепь прохождения электрического тока,
- учесть особенности конструкции проходного выключателя определенной марки.
Чем отличается схема подключения схема подключения проходного выключателя с 3-х мест
Такие решения применяют при оснащении очень длинных коридоров. Они пригодятся для управления общим светом в крупных помещениях из разных функциональных зон.
Здесь «ВК3» – это перекрестный одноклавишный переключатель
Схема подключения проходного выключателя с 4-х мест: особенности решения сложных задач
Следует отметить, что сложность проекта существенно не возрастает. Применяют идентичные способы последовательного подсоединения перекрестных переключателей. Значительно труднее организовать управление несколькими разными группами светильников.
Обзор современных производителей и модельного ряда профильной продукции
Подходящий проходной выключатель купить будут проще после детального ознакомления с продукцией профильных производителей. Ниже приведены бренды, изделия которых хорошо известны отечественным потребителям, частным лицам и профессионалам.
Legrand является одним из лидеров рынка. В составе группы компаний есть собственные конструкторские подразделения, которые непрерывно совершенствуют электротехнические изделия. Следует отметить, что продукция этого бренда защищена собственными зарегистрированными патентами (более 4, 5 тыс.). Широкий ассортимент представлен в нескольких разных линиях. Здесь можно подобрать изделие в точном соответствии со стилем конкретного интерьера.
Эта шведская компания начала свою деятельность сравнительно недавно, в 2009 г. Однако буквально за несколько лет продукция Werkel стала известной на рынке. Росту популярности способствует высокий уровень качества в сочетании с надежностью, хорошими показателями практичности. Производитель утверждает, что его коммутаторы бытовых серий рассчитаны на 200 тыс. циклов включения/выключения. Также стоит привести следующие факты:
- Отдельные элементы Werkel создают из «фосфорной» бронзы. Это обеспечивает повышенную устойчивость к процессам окисления, минимальные электрические потери.
- Контакты для подключения контура заземления установлены во всех проходных выключателях.
- Для изготовления рамок и корпусов производитель применяет современные полимеры с негорючими добавками.
- Для повышения жесткости отдельные части конструкции созданы из прочной нержавеющей стали.
Известная французская энергетическая компания Schneider Electric имеет собственные заводы в России. По этой причине она способна предлагать свою продукцию по разумным ценам. На территории РФ работают инженерные подразделения компании, что способствует скорейшему появлению на рынке приспособленных к местным условиям изделий.
TDM Electric – под этим брендом свою продукцию представляет отечественный производитель. В настоящее время компания «НЭКМ» предлагает более 10 тыс. позиций, в том числе и разнообразные проходные выключатели. Эта компания начала свою деятельность в 2007 г. Она смогла доказать на практике высокое качество электротехнических изделий. Покупатели положительно отмечают хорошие потребительские характеристики, демократичные цены.
Под торговой маркой ABB электротехнические изделия представляет Busch-Jaeger Elektro Gmbh. Продукция этой немецкой компании отличается надежностью, долговечностью, привлекательным внешним видом. Весомой гарантией является значительный опыт профильной деятельности (более 100 лет).
Ниже представлены современные модели проходных выключателей. Цены отдельных позиций изменяются. Но по этим данным можно сделать квалифицированный сравнительный анализ. Сортировка сделана с учетом актуальной популярности изделий на отечественном рынке.
Обзор модельного ряда и цен Legrand
Фото | Модель | Количество клавиш | Цена, руб. | Особенности проходного выключателя Легранд |
---|---|---|---|---|
Valena | 1 | 285-320 | Без декоративной рамки, размер: 71х71х21 мм | |
Etika | 2 | 215-260 | Пластиковая опорная рамка | |
Valena | 2 | 540-630 | Встроенная подсветка | |
Celiane | 2 | 660-740 | Круглый, с декоративной рамкой в стандартной комплектации | |
Quteo | 1 | 270-310 | Для открытого монтажа проводки |
К сведению! При изучении проходных выключателей Legrand (других торговых марок) надо обратить внимание на точные условия покупки. Иногда продавцы скромно умалчивают о необходимости доплаты за доставку. В других ситуациях – можно сэкономить во время проведения специальных маркетинговых мероприятий.
Проходные выключатели Werkel
Фото | Модель | Количество клавиш | Цена, руб. | Особенности проходного выключателя Веркель |
---|---|---|---|---|
WL06-SW-2G-2W | 2 | 230-280 | Срок службы: 40 тыс. циклов | |
WL01-SW-1G-2W | 1 | 170-220 | Защита по классу IP20, диаметр подключаемых проводов от 0,75 до 2,5 мм | |
WL02-SW-1G-C | 1 | 290-360 | Перекрестный | |
WL18-01-03 | переключатель | 1160-1280 | Ретро стиль, открытая проводка, керамическое основание | |
WL10-SW-2G-2W-LED 4690389085338 | 2 | 460-580 | С подсветкой |
Особенности модельного ряда Schneider Electric
Фото | Модель | Количество клавиш | Цена, руб. | Особенности проходного выключателя Шнайдер Электрик |
---|---|---|---|---|
ЭТЮД 1 | 1 | 175-225 | Защита класса IP44, уличное исполнение, для открытой проводки | |
SEDNA | 1 | 265-320 | Крепление проводов без винтов | |
Glossa | 1 | 180-240 | Широкий выбор вариантов оформления в данной серии | |
Sedna | 1 | 395-480 | Встроенная подсветка | |
Odace | 1 | 460-530 | Круглая клавиша |
Актуальные предложения TDM
Фото | Модель | Количество клавиш | Цена, руб. | Особенности проходного выключателя ТДМ |
---|---|---|---|---|
Ладога | 1 | 60-120 | Открытый монтаж проводки. Защита: IP20 | |
Валдай | 1 | 80-130 | В каталоге представлены варианты оформления: белый, слоновая кость | |
Лама | 1 | 125-160 | Скрытый монтаж | |
Таймыр | 1 | 120-185 | Подсветка. Официальная гарантия производителя – 3 года |
Современные проходные выключатели ABB
Фото | Модель | Количество клавиш | Цена, руб. | Особенности проходного выключателя AББ |
---|---|---|---|---|
Cosmo | 2 | 165-250 | Без декоративной рамки в стандартной комплектации | |
Niessen Zenit | 2 | 350-540 | Для скрытого монтажа | |
Ocean | 1 | 1400-1820 | Улучшенная защита от внешних воздействий по стандарту IP44. Перекрестный проходной выключатель |
Дополнительные рекомендации
Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат.
Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.
