Не секрет, что сумма за коммунальные услуги зависит во многом от качества утепления квартиры. Чем больше тепла уходит сквозь стены или окна, тем больше гигакалорий тратится на прогрев помещений. Если из-под подоконника сквозит, то исправить это несложно. Проблема заключается в том, что без специального оборудования невозможно определить места небольшой утечки. Что же делать? В таком случае поможет только тепловизор для обследования зданий и сооружений, способный определить даже незначительный отток тёплого воздуха из жилища. Сегодня разберёмся, какие характеристики у подобного оборудования, есть ли дешёвые аналоги, и насколько точны их показания.

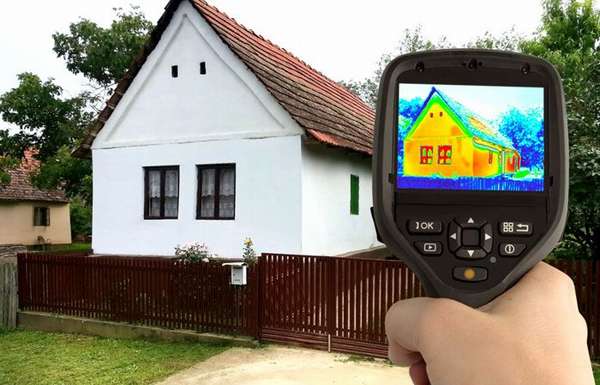

Для чего нужен тепловизор при производстве строительных или ремонтных работ
Тепловизор – это сложное электронное устройство, определяющее температурные зоны и реагирующее на любые малейшие отклонения. Говоря простым языком, на жидкокристаллическом дисплее прибора можно увидеть изображение в различных тонах – от ярко-красного до синего. Эти цвета обозначают зоны от горячей до холодной, соответственно. Отклонение даже на 1˚С приведёт к изменению оттенка.
Прибор удобен и прост в работе, однако, стоимость его высока, позволить себе его приобретение может не каждый. Сегодня существуют дешёвые (а иногда и бесплатные) приложения для смартфонов. Их разработчики утверждают, что погрешность программ минимальна, но профессионалы сомневаются в этом. По ходу сегодняшней статьи мы подробно рассмотрим такие приложения. Но сначала стоит понять, по какому принципу работают профессиональные устройства подобного типа.
Тепловизор для обследования зданий и сооружений: устройство и принцип работы
Принцип работы подобного прибора основан на способности улавливать инфракрасное излучение на больших расстояниях и преобразовывать его в видимый человеческим глазом цветовой спектр. Любое тело или объект излучает ИК-волны. Чем выше температура этого излучения, тем оно интенсивнее. Именно эту разницу и «видит» тепловизор. Работа устройства производится в три этапа:
- Прибор фиксирует инфракрасное излучение.
- Преобразовывает полученную информацию в температурную величину.
- Формирует термограмму – отображает на жидкокристаллический дисплей распределение температур по поверхностям объекта.
Интересная информация! Несмотря на присутствие сложной электроники в схеме устройства, которая выполняет преобразование и выводит изображение на ЖК-дисплей, 90% стоимости тепловизора составляет система линз (матрица) и объектив, принимающий ИК-излучение. Вся электроника, включая блок отображения информации и ЖК-дисплей, – это оставшиеся 10% стоимости.
Основные характеристики тепловизоров: на что следует обратить внимание
Для промышленных устройств, помогающих найти утечки тепла, есть несколько параметров, по которым определяется качество прибора. Перечислим их:
- диапазон измеряемых температур. Чем он шире, тем устройство дороже,
- разрешение инфракрасного детектора и жидкокристаллического дисплея. Этот параметр влияет на способность человеческого глаза уловить малейшие изменения цвета,
- отображение данных и сохранение показателей в памяти устройства,
- оснащение тепловизора дополнительными объективами и функциями.
От чего зависит тот или иной параметр, и каким образом влияет на работу прибора, сейчас разберём более подробно.
Диапазон температур устройства и его термочувствительность
Диапазон измеряемых температур – это верхний и нижний предел, который способен уловить тепловизор. Здесь следует быть внимательным. К примеру, для проверки нагрева работающих электродвигателей достаточно диапазона 0−200˚С, в то время как существуют устройства, улавливающие от -40 до+500˚С, которые стоят в разы дороже. Для чего в этом случае переплачивать, если функционал прибора не будет использоваться даже наполовину?
Приведём другой пример. Требуется проверка строений и сооружений на утечки тепла. Здесь вполне достаточно самого дешёвого из линейки строительных тепловизоров, купить который можно в пределах 35 000 руб. Диапазон измеряемых температур такого прибора составит от -20 до +280˚С. Меньшего диапазона не существует, а для нахождения дефектов строения, являющихся причиной утечек тепла, его вполне достаточно.
А вот термочувствительность для поиска утечек, наоборот, должна быть как можно меньше. Она должна составлять 0,05˚С или меньше, в то время как для проверки нагрева двигателей достаточно 0,08˚С.
Разрешение инфракрасного детектора и жидкокристаллического дисплея
Разрешение ЖК-дисплея – не столь важный параметр. Увеличивая его, некоторые недобросовестные производители стараются скрыть дефекты ИК-датчика, стоимость которого, как уже говорилось, несоизмеримо выше. А вот для датчика этот параметр действительно важен. Понятно, что чем выше разрешение, тем лучше. Но для строительных целей (выявления утечек тепла) вполне достаточно 160×120 пикселей, хотя опытные энергетики утверждают, что лучше переплатить и приобрести устройство с ИК-датчиком на 320×240 пикселей.
Отображение и сохранение данных – на что влияет этот параметр
После производства съёмки дома тепловизором возникает необходимость полного разбора проблемных участков и разработки плана их утепления. Это означает, что для промышленных целей нужен более дорогой прибор с большей памятью. Ведь энергетик не будет бегать туда-сюда, проверяя по одному дому и разрабатывая проекты по каждому случаю. Здесь удобнее проверить сразу несколько домов, записав очерёдность, после чего проектное бюро будет работать над всеми снимками. Если же требуется обследование тепловизором лишь одного коттеджа или многоквартирного дома, можно обойтись более дешёвыми моделями с меньшей памятью.
Полезная информация! Не стоит гнаться за слишком дешёвыми приборами. Стоимость тепловизора для обследования зданий и сооружений не может быть ниже 30 000 руб. В противном случае либо это подделка «made in China», и устройство не соответствует заявленным характеристикам, либо прибор выйдет из строя если не через 10 минут работы, то через час.
Дополнительные функции и объективы – стоит ли за них переплачивать
Редко такие устройства приобретаются для единоразового использования. Чаще всего их покупают организации или частные лица, занимающиеся энергоаудитом в различных областях. В этом случае дополнительные объективы не помешают. Они могут быть двух типов:
- Телескопическими. Такие объективы позволяют проводить чёткую съёмку верхних этажей высотных строений.
- Широкоугольными. Помогают снять объёмное здание при отсутствии возможности отойти подальше назад. Такие объективы помогают в рассмотрении мельчайших деталей строения.
Дополнительные опции – отдельная тема. Здесь стоит дважды подумать, есть ли в них необходимость. Wi-Fi, Bluetooth или GPS довольно чувствительно влияют на стоимость прибора. На некоторых (наиболее дорогих) моделях есть функция видеозаписи. Но если есть фотосъёмка, никакого смысла в такой функции не будет.
Требования, предъявляемые к оборудованию и специалистам, проверяющим квартиры тепловизором
Существуют определённые нормативные документы СНиП и ГОСТ, определяющие порядок производства тепловизионного обследования и предъявляемые требования к специалистам, осуществляющим энергоаудит. На фото ниже с ними можно ознакомиться.
Если обобщить все нормы и правила, можно сделать следующие выводы:
- специалист должен иметь при себе все необходимые лицензии и допуски, знать в деталях, как пользоваться тепловизором,
- перед тем как проверить дом тепловизором, прибор должен быть проверен, о чём делается отметка в допуске к работам,
- обязательный фактор производства обследования – отсутствие осадков,
- необходим перепад температур в помещении и вне его. Если на улице, как и в помещении, температура составляет +22˚С, толку с такого обследования не будет,
- если делается несколько замеров, то расстояние от строения до каждого из них должно быть одинаковым,
- если производится платное обследование тепловизором для зданий, то цена за это обследования должна быть указана в допуске специалиста.
Каким образом производится обследование дома тепловизором
Перед началом производства тепловизионного обследования здания или сооружения производится множество различных замеров. Проверяют такие параметры, как скорость ветра (не должна превышать 7 м/с), направление солнечного света (здание не должно находиться в зоне прямых солнечных лучей в течение 12 ч до производства обследования) и т.п.
Важно! Наиболее благоприятными считаются предутренние часы или глубокая ночь. Если обследование производится днём, то погода должна быть облачной. В противном случае точность показаний не гарантируется.
Отчёты и документы, составляемые по итогам проверки дома тепловизором
После производства проверки составляется несколько актов и документов, в которых отражаются все параметры, зафиксированные специалистами.
Как выбрать тепловизор для самостоятельных замеров: советы профессионалов
При выборе подобного оборудования не следует ориентироваться только на стоимость. Нужно учитывать все функции и опции, перечисленные в сегодняшней статье. Учитывая, что наш потенциальный читатель выбирает тепловизор исключительно для личного (либо коммерческого) использования, редакция Seti.guru берёт на себя смелость дать один совет.
Очень важно! Не стоит приобретать очень дорогостоящее оборудование – использовать весь его потенциал вы не сможете. Лучше выбрать модель с небольшим диапазоном температур. Основное внимание следует обратить на разрешение инфракрасного датчика. Также нет необходимости уделять слишком много внимания разрешению экрана – устройство можно скоммутировать с персональным компьютером, после чего рассмотреть картинку детально, выявив проблемные места.
Лучшие модели тепловизионных приборов средней ценовой категории
Рассмотрим несколько моделей тепловизоров для обследования зданий и сооружений средней ценовой категории, которые можно купить в российских магазинах. По версии редакции Seti.guru, именно эти приборы являются лучшими в своём сегменте. Сразу оговоримся, что, по состоянию на апрель 2018 года, средней стоимостью подобного оборудования считается диапазон от 70 000 до 250 000 руб. Более дорогостоящие устройства с большим набором функций могут стоить от 500 000 руб. и выше.
Марка, модель | Разрешение, пиксели | Память/ cоединение с ПК | Погрешность, % | Средняя стоимость (по состоянию на апрель 2018 г.), руб. |
80×80 | SD карта/ USB | 2 | 94 500 | |
320×240 | SD карта/ USB | 1 | 190 000 | |
160×120 | microSD карта/ USB | 2 | 220 000 | |
160×120 | SD карта/беспроводное соединение | 2 | 188 000 | |
160×120 | SD карта/ USB 2.0 | 3 | 249 000 |
Мобильный тепловизор для смартфона – стоит ли ему доверять
Сравнительно недавно появился новый вид подобного оборудования – тепловизор для смартфона, который подключается к гаджету через гнездо сопряжения (microUSB). Разберёмся, так ли точна информация, получаемая через такой прибор. Сегодня производитель предлагает два вида мобильных тепловизионных устройств – совместимых с системой «Android» и программным обеспечением «IOS». Рассмотрим, какими функциями они снабжены.
Тепловизоры для смартфона на базе «Android» и «IOS»: преимущества, недостатки, особенности
Как и для «IOS», для «Android» подобные приспособления выпускает фирма «Seek Thermal». Разница лишь в моделях, хотя можно воспользоваться и переходником. Существует ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги. Также важно, что тепловизор для смартфона «Seek Thermal» берёт питание от батареи смартфона, не нагружая её при этом. У оппонента в этом смысле дела не так хороши. Встроенная батарея заряжается через USB. Полного заряда хватает лишь на час работы. Разрешение наиболее дешёвых моделей обоих производителей (порядка 19 000 руб.) неплохое. Оно составляет 206×156 пикселей. Неплохо для такой малютки!
Тепловизоры для смартфонов на базе «IOS»: отличия
Разница между этими тепловизорами в штекере, посредством которого производится коммутация, и форме (внешнем виде). Всё остальное совершенно идентично.
Возможно ли изготовление тепловизора своими руками
Как оказалось, сделать самостоятельно такой прибор несложно, при наличии некоторых навыков радиодела. Однако человеку, который обладает такими навыками, рассказывать об изготовлении тепловизора нет смысла, а если таковые отсутствуют, на словах объяснить невозможно. По этой причине редакция Seti.guru предлагает посмотреть короткий видеоурок, который позволит понять алгоритм действий.
Самостоятельная сборка подобного прибора, конечно, возможна, но вникать в процесс, после тратить время на программирование (прошивку) «ардуино» нет смысла. Устройство, которое может составить конкуренцию тепловизорам заводского производства, вряд ли получится. Такой работой имеет смысл заниматься только при условии личного интереса.
Обзор цен на устройства для тепловизионного обследования зданий
Разберёмся на примерах, по какой цене можно купить тепловизоры для обследования зданий на российском рынке, принимая во внимание некоторые технические характеристики. Редакция Seti.guru напоминает, что стоимость указывается по состоянию на апрель 2018 года. Рассмотрим все возможные ценовые категории.
Марка, модель | Разрешение, пикселей | Возможность видеосъёмки | Класс защиты | Средняя стоимость (по состоянию на апрель 2018 г.), руб. |
320×240 | есть | IP54 | 350 000 | |
640×480 | есть | IP54 | 1 460 000 | |
320×240 | есть | IP54 | 670 000 | |
60×60 | нет | IP24 | 24 000 | |
240×180 | нет | IP54 | 460 000 | |
1024×768 | есть | IP54 | 3 150 000 |
Редакция Seti.guru специально взяла для примера 4 устройства одного производителя, чтобы читатель смог понять, насколько широким может быть диапазон цен. При желании можно взять тепловизор для обследования зданий в аренду – это обойдётся намного дешевле. Если заниматься энергоаудитом, оказывая услуги на постоянной основе, то через несколько месяцев (при наличии заказов) вполне можно накопить на собственное устройство подобного типа средней ценовой категории.
Рассмотрим пару отзывов пользователей о тепловизорах для зданий. При этом мы не будем рассматривать лишь положительные мнения, ведь главное – объективность, не так ли? Для примера возьмём устройство Testo 875.
Отзыв о модели Testo 875:
Еще один отзыв о модели Testo 875:
В заключение
Подводя итог можно отметить, что тепловизор для обследования зданий и сооружений − действительно очень полезный прибор. Однако для разового использования приобретать его нет смысла – стоимость слишком высока. Но можно купить более дешёвый мобильный тепловизор, который поможет сэкономить на оплате счетов за отопление.
Надеемся, что информация, изложенная сегодня, была полезна нашему уважаемому читателю. Если остались вопросы, мы будем рады на них ответить в обсуждении ниже. Пишите, спрашивайте, общайтесь. У вас есть опыт использования подобного оборудования? Напишите об этом – такая информация будет полезна другим читателям. А напоследок предлагаем посмотреть небольшое, но весьма информативное видео по сегодняшней теме.
