Русский язык безмерно богат названиями, смысла которых часто многие даже не понимают. Ещё больше непонятных обозначений среди названий приборов, пришедших к нам из других языков. Однако в некоторых отраслях подобный инструмент необходим. Одним из них можно назвать курвиметр. Что это такое, основная масса населения России может только гадать. Сегодня мы рассмотрим, для чего предназначен инструмент, как он устроен, по какому принципу работает. Стоит уточнить и стоимость подобных приборов на российском рынке. Но главное – научиться пользоваться устройством, которое поможет в путешествиях, туристических походах или горных восхождениях.
Что такое курвиметр: определение и фото этого инструмента
Этот термин имеет две составляющих, пришедших из разных языков. Первая часть пришла из латинского «curvus», что означает «кривой», а вторая из греческого «μέτρον» − мера. Полностью его можно перевести как «измерение кривой линии». Используется курвиметр в топографии при расчёте длины дорожных маршрутов по карте. Очень удобен прибор в горном туризме при составлении планов извилистых маршрутов.

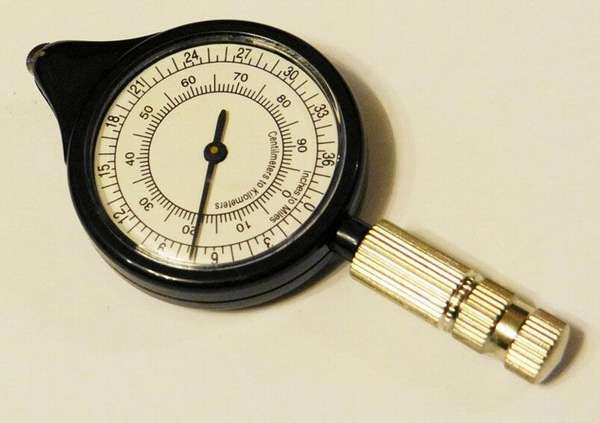

Курвиметр представляет собой аналоговую шкалу или электронное табло, с одной стороны которого имеется рукоятка, а с другой − маленькое колёсико. Чтобы нашему читателю было проще понять, как выглядит устройство, предлагаем несколько фотопримеров.
Как устроен прибор, принцип его работы, что измеряет курвиметр
Первые курвиметры были устроены довольно примитивно. Шестерня, которая прокатывалась по извилистому маршруту, проложенному на карте, вращала колёсики с цифрами (некое подобие спидометра или старого электросчётчика). Таким образом измерялось расстояние от начала до конца маршрута. Несмотря на то, что современные устройства более высокотехнологичны, принцип их работы остался неизменным. Поменялся лишь способ учёта количества вращений ролика (на электронных моделях).
Важно знать! При использовании механического курвиметра показания шкалы нужно переводить в расстояние, согласно масштабу карты. Если же используется электронное устройство более высокой ценовой категории, появляется возможность масштабирования самим прибором.
Разделение устройств измерения по способу вычисления
По способу вычисления такие измерительные приборы можно разделить на механические и электронные. Первые находятся в более низкой ценовой категории, однако, и точность их не столь высока – присутствует значительная погрешность. Рассмотрим подробно каждый из типов для того, чтобы читателю были понятны присущие им достоинства и недостатки.
Механические приборы для измерения расстояния
Старая добрая классика и сегодня пользуется популярностью. Однако пользуются ею в большинстве случаев опытные картографы старой закалки, не слишком доверяющие новомодным гаджетам. Если говорить о преимуществах механики, можно отметить следующие из них:
- низкая стоимость, в сравнении с электронными аналогами,
- компактность и малый вес,
- автономность – прибор не нуждается в питании,
- ударопрочность – в большинстве случаев корпус изготавливается из лёгкого металла или древесины,
- влагозащищённость – этот параметр придётся по душе туристам, путешественникам, спасателям и морякам.
Но при всех достоинствах нельзя не упомянуть и о недостатках механических курвиметров, среди которых:
- более высокая погрешность измерений, в сравнении с электронным прибором,
- возможность получить сотые доли (при необходимости) отсутствует,
- нужно производить дополнительные вычисления, соотнося показания с масштабом карты.
Конечно, на недостатки глаза не закроешь, однако, те, кто пользуется механикой, готовы с ними мириться, ведь такое устройство просто, а главное – надёжно. Круглая шкала равна 100 см. При полном обороте ролика стрелка сдвигается на 1 мм. После «прохождения» маршрута по карте показания умножаются на масштаб, в результате чего получается расстояние от точки до точки.
Электронные курвиметры и их особенности
Современные последователи механических курвиметров, способные сразу вывести на дисплей расстояние между точками в любых заданных единицах. Разработаны электронные устройства были для кабинетов проектных бюро, однако, со временем приобрели популярность и среди людей, не связанных с картографией. Рассмотрим, какими достоинствами обладает электронный прибор:
- одной полной зарядки хватает на 300-400 часов. При этом время продлевается за счёт функции отключения,
- несильные удары переносит легко, благодаря корпусу из прочной пластмассы (падение с высоты не переживёт),
- широкий диапазон рабочих температур,
- способность самостоятельно производить все необходимые расчёты,
- наличие дополнительных возможностей (подсветка, фонарик, компас) значительно расширяет функционал,
- точность измерений значительно выше, чем у механических аналогов, возможность измерения до 1 метра.
Из отрицательных качеств отметим подверженность влаге, а значит, с прибором нельзя работать в ливень или шторм.
Разделение курвиметров по выполняемым задачам
Подобным прибором можно измерять не только расстояние по карте или проложенному маршруту. Существуют и более крупные модели, используемые дорожными службами. По выполняемым задачам можно выделить 2 вида устройств:
- Топографический курвиметр для карт.
- Дорожный курвиметр-колесо.
Если о первом мы сегодня уже говорили, то второй нуждается в более детальном рассмотрении.
Колесо-курвиметр – что этотакое
Измерительное колесо-курвиметр – более крупное устройство, нежели картографический прибор. Предназначение – замеры непосредственно по грунту в случаях, когда рельеф не позволяет выполнить такие действия традиционными способами. Прибор представляет собой колесо, снабжённое длинной складной или разборной ручкой. Счётчик (электронный или механический) устанавливается непосредственно на колесе или в районе рукоятки.
Цифровые модели могут обладать теми же функциями, что и в случае картографического устройства измерения расстояния. Из существенных отличий можно отметить, что есть возможность обратного отсчёта при вращении колеса назад. Вес такого прибора составляет около 1,5 кг. Обычно снабжается чехлом с ручкой для удобства транспортировки.
Полезная информация! Характеристики таких курвиметров (точность, единицы измерений) могут отличаться, а поэтому организации приобретают ту или иную модель именно в соответствии с требованиями. Более точные устройства, обладающие большим функционалом, соответственно, стоят дороже.
Как пользоваться курвиметром: видеоуроки советы профессионалов
Редакция Seti.guru специально для наших читателей собрала наиболее важные советы, которые помогут начинающим научиться пользоваться курвиметром правильно и избежать больших погрешностей:
- Не следует пытаться измерить весь маршрут за один раз. Дело здесь не в том, что на механических моделях не хватит шкалы, а в увеличении погрешности в результатах при удлинении маршрута. Более оптимальным будет замер отрезками с последующим их суммированием.
- Лучше всего использовать карты с масштабами 1:50000 или 1:100000.
- Старайтесьобвести изгибы пути как можно тщательнее.
- Каждый отрезок лучше обвести несколько раз, а впоследствии вычислить среднее значение. Такие данные будут точнее.
- При нанесении результатов замеров на карту или чертёж-схему лучше использовать дробные значения, к примеру, А/В, где А – расстояние от начала замеряемого отрезка, а В – от начала пути. В этом случае ориентироваться на местности будет значительно проще.
А теперь предлагаем просмотреть видеоурок по использованию курвиметра, который поможет нашим читателям понять принцип работы с подобным прибором.
Популярные модели измерительных устройств, представленные на российском рынке
Среди наиболее известных производителей подобного оборудования можно отметить:
- саратовский научно-производственный центр (РосДорТех),
- Златоустовский часовой завод,
- известный немецкий бренд «Bosh»,
- «Silva».
Каждый из производителей представляет широкие линейки моделей, обладающих различным функционалом. Рассмотрим каждый из брендов более подробно на примере моделей их производства.
Дорожный курвиметр КП-230 РДТ
Устройство производства саратовского научно-производственного центра «РосДорТех». Диапазон измеряемых показаний − от 10 см до 10000 м. Габаритные размеры в рабочем положении − 500×150×1150 мм, в сложенном состоянии − 400×150×600 мм. Вес – 2,5 кг. Срок службы − не менее 5 лет.
Колесо-курвиметр КП-230 РДТ предназначен для измерения пути по поверхности с твёрдым покрытием. Счётчики на устройстве могут быть установлены как механические, так и электронные. Расположение – непосредственно над колесом. Купить электронный курвиметр-колесо можно по цене около 20000 руб. Если же говорить о механическом курвиметре КП-230 РДТ, купить его можно за 15000 руб.
Курвиметр КУ-А и его технические характеристики
Картографическое измерительное устройство механического типа производства Златоустовского часового завода. Две шкалы разных цветов обеспечивают возможность измерения в сантиметрах и дюймах (в различных вариантах исполнения). Корпус изготовлен из пластмассы. Размеры − 100×40×15 мм. Погрешность на 50 см составляет не более 0,5%. Масса – не более 40 г.
Если обратиться к отзывам пользователей сети Интернет, то негатива в адрес Златоустовского часового завода в целом и его изделиям, в частности, найти не удастся. У многих такие курвиметры работают уже по 30−40 лет без каких-либо нареканий. Купить курвиметр для карт КУ-А можно по цене 450 руб. (стоимость указана по состоянию на апрель 2018 года).
Известный немецкий бренд «Bosh» и модель курвиметра «GWM32»
Колесо-курвиметр «Bosh GWM 32» выгодно отличается от российских аналогов, представленных выше по стоимости. Вес его невелик – всего 1,4 кг. Длина окружности колеса составляет 1 м при диаметре 0,318 м. Дальность измерения – 10 км. Однако не всё так радужно. Использовать его в работах, требующих составления официальных актов, не получится. Прибор не внесён в реестр и не имеет поверки. Купить дорожный курвиметр «Bosh GWM 32» можно по цене 6300 руб.
Ещё один известный производитель измерительного оборудования «Silva»
Наиболее популярной моделью из линейки этого бренда является картографический курвиметр «Silva 2017 Map Measurer Plus». На самом деле это многофункциональное устройство, позволяющее даже вычислить время, которое потребуется на прохождение всего маршрута. Для этого нужно лишь внести в прибор скорость, с которой планируется продвигаться. Помимо этого, устройство оснащено возможностями:
- выбора масштаба,
- цифровым дисплеем,
- расчётом времени,
- таймером,
- часами,
- подсветкой дисплея.
Купить картографический курвиметр «Silva 2017 Map Measurer Plus» можно по цене 3000 руб.
Средняя стоимость дорожных и ручных измерительных приборов
Диапазон цен на подобные устройства на российском рынке довольно широк. Попробуем рассмотреть некоторые модели с техническими характеристиками и стоимостью, указанной по состоянию на апрель 2018 года.
Марка, модель | Страна производитель | Тип | Вес, кг | Средняя стоимость (по состоянию на май 2018 г.), руб. |
Германия | Колесо | 1,33 | 1300 | |
Польша | Ручной | 0,04 | 300 | |
Китай | Компас-курвиметр | 0,024 | 500 | |
Германия | Колесо | 5 | 14500 | |
Германия | Колесо | 3,3 | 12500 |
Получается, что купить ручной курвиметр можно даже по цене 250 руб. Однако не стоит надеяться, что он будет идеально точен. Хотя за такую стоимость идеальной точности никто и не ждёт. Приобрести подобный товар можно как в обычном магазине, так и на интернет-ресурсах, однако, сегодня второй вариант более выгоден – многие продавцы предлагают бонусом доставку прибора до квартиры.
В заключение
Не вызывает сомнения факт, что курвиметр – прибор полезный и нужный, если вы занимаетесь туризмом или любите любой другой активный отдых. Диапазон цен на подобные устройства довольно широк, а значит, любой найдёт курвиметр, подходящий по соотношению «стоимость−качество». Главное – подобрать по функциям тот, который необходим для того или иного случая.
Надеемся, что изложенная в сегодняшней статье информация была полезна нашему уважаемому читателю. Если у вас остались вопросы по сегодняшней теме, задавайте их в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в самое ближайшее время. Если у вас есть опыт использования курвиметра, просим поделиться им с другими читателями. А напоследок, по уже сложившейся доброй традиции, предлагаем посмотреть короткий, но довольно информативный видеоролик по сегодняшней теме.
