Понижающий трансформатор 220 на 12 вольт: особенности выбора

По бытовым электросетям, как известно, проходит напряжение 220 или 380 В. Обычно это именно то, что требуется тому или иному оборудованию. Однако некоторые электроприборы не могут работать с такими высокими показателями, да и безопасность здесь не на последнем месте. В этом случае используется специальное устройство – понижающий трансформатор 220 на 12 вольт, которое позволяет обеспечить необходимое напряжение. Сегодня поговорим о видах таких устройств, принципе работы и предназначении. Стоит рассмотреть возможность самостоятельной сборки схемы понижающего трансформатора в домашних условиях.

Содержание

Понижающий трансформатор 220 на 12 вольт: области применения

Сегодня множество приборов, используемых в быту, требует пониженного напряжения. Это современные телевизоры, персональные компьютеры и ноутбуки, различные гаджеты. Однако эти прибору идут либо в комплекте с трансформатором, называемым блоком питания, либо он встроен в устройство. А вот освещение – отдельный вопрос. Галогенные или светодиодные лампы (особенно устанавливаемые в помещениях с повышенной влажностью) требуют наличия отдельного устройства понижения напряжения. Это обусловлено требованиями безопасности, хотя и экономичность играет не последнюю роль.

Важно! Приобретая трансформатор для светодиодных ламп 12 вольт для ванной комнаты, нужно обратить внимание на класс защиты IP. Устройство должно быть защищено от брызг во избежание короткого замыкания и выхода из строя. Для гостиной или спальни это требование несущественно.

Принцип работы трансформатора: общие сведения

Все подобные устройства, независимо от вида, выполняют схожую работу. На трансформатор подаётся напряжение, которое понижается при помощи катушек или определённых электронных составляющих до нужного показателя. Такие устройства могут быть понижающими (напряжение на выходе меньше, чем на входе) или повышающими (выходное напряжение выше, чем входное). Для бытовых нужд повышающие трансформаторы неактуальны, т.к. 220 В вполне достаточно для работы всех электроприборов.

Рассмотрим виды трансформаторов, используемых сегодня в быту.

Разделение устройств, понижающих напряжение, по видам

Трансформаторы разделяют по конструктивным особенностям на 2 вида:

Тороидальные, или электромагнитные – устаревший вариант, имеющий большие габариты и меньший коэффициент полезного действия (КПД). Этот вид для бытовых нужд уже практически не применяется,
электронные (импульсные) устройства – компактные, лёгкие, с высоким процентом КПД, стремящимся к 100%.

Несмотря на то, что первые постепенно вытесняются вторыми во всех областях, не рассмотреть их будет ошибкой.

Тороидальный трансформатор 220 на 12 вольт: устройство, схема

Довольно простое устройство, состоящее из двух катушек с различным количеством витков, установленных на одном стальном сердечнике. От разницы витков зависит изменение напряжения на выходе. Согласно законам физики, любой проводник, по которому протекает электрический ток, создаёт вокруг себя электромагнитное поле, которое усиливается при сматывании провода в катушку. Таким образом, ток, протекая по первичной катушке (на которую подаётся напряжение), создаёт сильное электромагнитное поле, передающееся через стальной сердечник на вторичную катушку, с которой напряжение снимается.

Важно! Без стального сердечника такое устройство работать не будет, даже если намотать вторичную катушку непосредственно на первичную. Более того, подобная попытка приведёт к отгоранию провода первичной катушки.

Ниже представлена схема простейшего тороидального трансформатора.

Электронное устройство понижения напряжения бытовой сети

Схема электронного трансформатора 220 на 12 вольт более сложна,однако, принцип работы её тот же. В роли стального сердечника с большим количеством витков здесь выступает небольшое ферритовое кольцо с обмотками. Основная работа выполняется тиристорами (динисторами), различными ограничительными резисторами и транзисторами. С подробной схемой можно ознакомиться ниже.

Импульсные понижающие устройства имеют ряд преимуществ перед электромагнитными:

малые габариты и вес,
высокий КПД,
минимальный нагрев, который совершенно незаметен при правильном вентилировании,
долгий срок службы.

Важно! Несмотря на все преимущества импульсников, у них есть один недостаток – такой трансформатор нельзя включать в сеть без нагрузки. В случае подобного включения устройство быстро сгорает.

Технические характеристики: на что следует обратить внимание

Выделяют 3 основных параметра, на которые следует обратить внимание. Это:

величина входного напряжения (220 или 380 В). В случае с бытовым освещением следует выбрать устройство с показателем 220 В,
выходное напряжение – должно соответствовать 12 В,
мощность. Этот показатель рассчитывается из общей нагрузки, которую создадут светильники. К примеру, если планируется подключение 9 ламп по 15 Вт, то мощность трансформатора должна составить 150 Вт.

Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаНе стоит приобретать понижающее устройство с большим запасом мощности. Это приведёт не только к лишним затратам при покупке, но и к меньшему сроку службы. Оптимальным считается запас в 10−15%.

Трансформатор для люстры: критерии выбора

Выбирая подобное оборудование, следует обратить внимание не только на технические характеристики, но и на возможность размещения. Если планируется монтаж натяжного или подвесного потолка, вопросов не возникнет. А вот при отсутствии таковых всё становится немного сложнее. Можно выбрать довольно компактное устройство, помещающееся в распределительной коробке, но стоит учитывать, что малые габариты означают и меньшую мощность, которой может не хватить, если потребителей окажется много. Если в люстре вышел из строя штатный трансформатор, то всё просто – демонтируем его и приобретаем идентичный. А что делать, если решено поменять лампы накаливания на галогеновые или светодиодные, сейчас разберём подробнее.

Рассмотрим вариант. Планируется установить 8 галогеновых ламп мощностью 30 Вт каждая. Производим расчёты: 8 × 30 + 10% = 264 Вт. Обратив внимание на линейку мощностей предлагаемых производителем, можно увидеть, что ближайший показатель в большую сторону – это трансформатор 12 вольт 300 ватт. Именно его и следует приобрести.Ниже можно увидеть схему электронного трансформатора для галогенных ламп 12 В.

Как подключить понижающий трансформатор 220/12В

Существует определённый порядок подключения понижающего трансформатора. Сначала к вторичной обмотке подключаются потребители, и только затем на первичную подаётся напряжение. Монтаж производится по схеме, которая содержится в технической документации. Заземление может подключаться различными способами. Если корпус устройства металлический, то он также может быть заземлён. Ниже представлены фото различных типов трансформаторов.

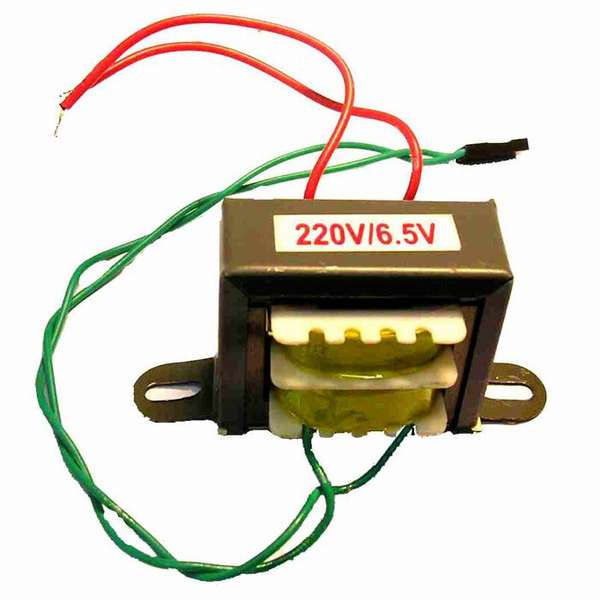

Очень важно! Все работы, связанные с электромонтажом, производятся исключительно при снятом напряжении. Помните, что поражение электрическим током опасно для жизни и здоровья.

Если планируется подключение светодиодных ламп, то необходимо приобретать трансформатор со встроенным выпрямителем либо отдельно включать в схему диодный мост, который обеспечит постоянное напряжение, необходимое для стабильной работы световых диодов.

Как проверить понижающий трансформатор 220 на 12В при помощи мультиметра

Если имеется понижающий трансформатор, и неизвестно работает ли он, и каково его выходное напряжение, можно воспользоваться мультиметром. Однако следует понимать, что неправильная проверка может вывести измерительный прибор из строя. Разберём алгоритм действий:

Находим визуально первичную и вторичную и вторичную обмотки. Сделать это просто. Жилы первичной обмотки всегда тоньше.
Выставляем переключателем мультиметра показатель переменного тока на минимальный (обычно это 200 В).
Подаём напряжение на первичную обмотку.
Снимаем показания со вторичной обмотки. Если контактов более двух, проверяем их попеременно. Возможно, что, помимо 12 В, трансформатор способен выдавать 24 и 36 В.

Как изготовить трансформатор 220 на 12В своими руками

Для самостоятельного изготовления понижающего трансформатора понадобится наличие следующих материалов:

сердечника, который можно взять из старого телевизора,
лакоткани,
толстого картона,
досок и деревянных брусков,
стального прута,
клея и пилы.

Сначала разберём вариант изготовления простейшей машинки для намотки провода.

Иллюстрация	Выполняемое действие
	Это наиболее простое приспособление для намотки провода на катушку. На схеме ясно видно, каким образом его можно собрать. Однако существуют и более удобные устройства, которые позволят ускорить процесс.
	При помощи обычных тисков, стального прута и коловорота (ручной дрели) можно собрать приспособление для намотки, которое сэкономит силы и время.
	Ещё одно устройство, без которого не обойтись. Часто для изготовления трансформатора используют старые катушки. Именно такой станок вместе с одним из предыдущих приспособлений позволит аккуратно перемотать провод с одной катушки на другую.

Теперь следует рассмотреть изготовление картонного каркаса, непосредственно на который будет наматываться провод.

Иллюстрация	Выполняемое действие
	Размеры каркаса вымеряются по сердечнику (он должен входить внутрь довольно плотно). Исходя из того, что сердечник может быть как из обычных пластин, так и с просечкой, предлагаем читателю ознакомиться с обоими вариантами.
	По размерам делаем выкройку, которая склеивается. Для фиксации можно использовать любой клей, однако лучше отдать предпочтение водостойкому. Оптимальным вариантом станет эпоксидный.
	А здесь можно увидеть соотношение размеров сборного каркаса, который сложнее в изготовлении, но более надёжен и не требует склейки. Помните, что несоблюдение параметров может привести к нестабильной работе трансформатора.

Когда всё необходимое готово, можно приступать к самой намотке. В этой работе тоже есть свои нюансы, которые следует учитывать.

Иллюстрация	Выполняемое действие
	Разматываться с катушки-«донора» провод должен сверху, а наматываться, наоборот, – снизу вверх. Расстояние между катушками не должно быть меньше метра. Провод придерживается правой рукой, а вращение производится левой.
	Выводы на различные величины напряжений заделываются с применением изолирующих прокладок. Их можно сделать из наматываемого провода или припаять к нему гибкий вывод, что удобнее. Место спайки изолируется в обязательном порядке. Вывод пропускается через отверстие в щёчке и фиксируется. Чтобы не запутаться впоследствии (при наличии нескольких выводов), лучше его сразу промаркировать.
	Фиксирующие изолирующие прокладки проклеиваются, однако, даже в этом случае необходима дополнительная фиксация.
	На рисунке показано, каким образом зажимаются наматываемым проводом фиксирующие изолирующие прокладки. Важно делать всё по инструкции – только в этом случае можно надеяться на положительный результат. Помните, что витки провода должны плотно прилегать друг к другу – это обеспечит стабильное магнитное поле катушки.

Расчёт количества витков первичной и вторичной обмотки

Основной работой при изготовлении трансформатора можно назвать расчёт количества витков первичной и вторичной обмотки. В среднем для преобразователя в 90−150 Вт принимается за расчёт количество витков на 1 В, равное 50 Гц / 10 = 5. Общее же количество рассчитаем по формулам:

W1 = 220 × 5 = 1100,
W2 = 12 × 5 = 60.

Получаем необходимое количество витков первичной обмотки − 1100, а вторичной – 60.

Цены на трансформаторы 220 на 12 вольт

Рассмотрим, по какой цене можно купить трансформаторы 220 на 12 вольт на российском рынке. Стоимость указана по состоянию на апрель 2018 года.

Фото	Марка	Мощность, Вт	Средняя стоимость (по состоянию на апрель 2018 г.), руб.
	Feron	60	150
	TRA54	200	500
	TRA110	250	375
	Pondtech	75	4200
	Relco	250	4100

Как можно увидеть, разброс цен довольно велик. Он зависит от бренда и качества комплектующих, а значит, не стоит думать, что понижающий трансформатор за 150 руб. проработает долго.

Подведём итоги

Перед приобретением понижающего трансформатора для дома важно высчитать все параметры. Не стоит относиться к этому небрежно, ведь от правильности расчётов зависит долговечность работы преобразователя. Если же решено изготовить подобное устройство самостоятельно, то отнестись к вычислениям нужно ещё более внимательно. Если, конечно, домашний мастер рассчитывает использовать готовый преобразователь.

Надеемся, что наш уважаемый читатель нашёл для себя нужную информацию в сегодняшней статье. Если у вас остались вопросы по теме, задавайте их в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит. А, возможно, у кого-либо есть опыт изготовления понижающих трансформаторов (неважно − удачный или нет). В этом случае просим поделиться им с начинающими домашними мастерами. А напоследок предлагаем ознакомиться с коротким, но весьма информативным видео по сегодняшней теме.
