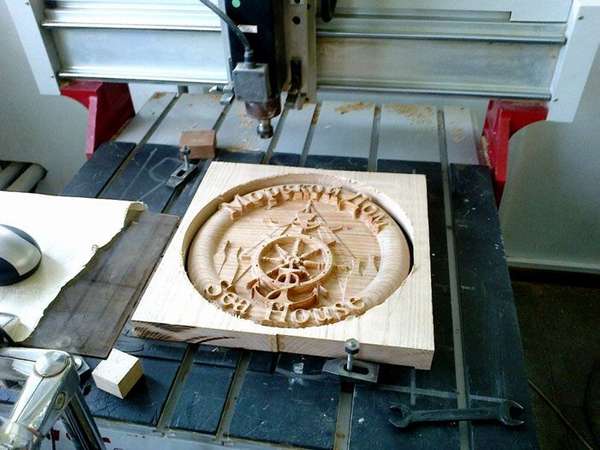

Эксклюзивные украшения и функциональные детали с особыми характеристиками можно сделать самому, не обращаясь к услугам специализированных мастерских. Кроме базовых навыков, для решения подобных задач необходимо специализированное оборудование. В этой публикации подробно и с примерами расскажем, как сделать фрезерный станок по дереву своими руками. С помощью советов редакции Seti.guru будет проще избежать ошибок, даже если до прочтения статьи вы не сталкивались с подобной задачей.
Принцип работы фрезерных станков по дереву
Оборудование этой категории предназначено для создания изделий из дерева. Технология напоминает работу скульптора, отсекающего лишние части бесформенной заготовки. В данном случае основные функции выполняет фреза. Этот инструмент с острыми гранями вращается на большой скорости, что ускоряет выполнение рабочих операций. Его приводят в действие электрическим двигателем. Для обеспечения необходимой точности движения применяют специализированные механические устройства.
На чертеже изображена конструкция станка профессиональной категории. Этот пример подойдёт для изучения типовых функциональных компонентов:
- Чтобы ручное перемещение заготовок было точным, применяют специальные линейки (1, 5) и многопозиционный сектор (2) с зубцами. Эти детали закреплены на столе (17).
- Ограничитель (4) предотвращает попадание в рабочую зону посторонних предметов.
- На расстоянии удобного доступа помещают пульт (6). Сюда выносят аварийный выключатель питания, другие элементы управления.
- Фреза (3) установлена на шпинделе (12). Он укреплён дополнительной верхней опорой (7), которая вставлена в кронштейн (8). Для подъёма этого узла есть специальный маховик (9).
- Рукояткой (10) с винтовым приводом регулируют натяжение ременной передачи.
- Электромотор (11) размещён в нижней части. Массивная станина обеспечивает устойчивость во всех рабочих режимах.
- Отдельным маховиком (13) изменяют высоту шпинделя. Переключателем (15) устанавливают его частоту вращения.
- На боковой стенке установлен главный выключатель (16).
Такая конструкция рассчитана на сильные нагрузки. Она подходит для создания металлообрабатывающего оборудования. В данной публикации речь идёт о фрезерных станках по дереву, поэтому допустимо применение менее прочного силового каркаса, электроприводов сравнительно небольшой мощности.
Такая конструкция с широким и прочным столом хорошо подойдёт для торцевой обработки крупных заготовок. Рабочие операции выполняются вручную, поэтому пригодятся линейки и другие ограничители.
В этом варианте обеспечивается более высокая точность обработки с помощью жёсткой фиксации заготовки и встроенных механизмов плавного перемещения.
Это наиболее дорогостоящее оборудование с улучшенными техническими характеристиками. Здесь шпиндель для фрезерного станка по дереву перемещается вместе с инструментом по заданной траектории очень точно с применением шаговых двигателей без вмешательства и тщательного контроля со стороны пользователя. Обеспечивается высокая скорость обработки без ущерба качеству. Дополнительным преимуществом является возможность многократного повторения одинаковых технологических процессов.
В этой конструкции рабочий узел жёстко соединён с контрольным щупом, который ограничивает его перемещения с учётом формы образца. С применением этого неслишком сложного приспособления можно создавать качественные копии в домашней мастерской.
К сведению! При необходимости можно найти инструкции по созданию токарно-фрезерных самодельных станков по дереву, других модификаций. В любом случае необходимо заранее определить характеристики будущих технологических операций для уточнения параметров подходящего оборудования.
Как выбрать мощность силового привода фрезерного станка по дереву для домашней мастерской
Профильные специалисты рекомендуют выбирать силовой агрегат для оборудования этой категории мощностью не менее 1,4−1,6 кВт. Если предполагается постоянное выполнение больших объёмов работ, данный параметр увеличивают на 20−25%. Достаточно мощная техника выполняет свои функции без перегрузок, что снижает риск поломок, продлевает реальный срок службы. Цена такого фрезерного станка значительно не увеличится. Зато появится возможность устанавливать крупные фрезы.
Для правильной оценки следует одновременно учитывать частоту вращения (диапазон – 10 000−35 000 об/мин). Необходимо помнить о том, что при увеличении диаметра фрезы соответствующим образом возрастает угловая скорость. Если превысить определённый порог, сила трения повысит температуру до потемнения деревянной заготовки (возникновения пламени).
Мнение экспертаАртём КрикуновКонсультант по подбору инструмента ООО ‘ВсеИнструменты.ру’Спросить у специалистаЧтобы исключить затруднения при выборе оптимального режима обработки, рекомендуется сделать плавную регулировку скорости вращения шпинделя.
Создание фрезерного станка по дереву своими руками – описание важных этапов с инструкциями
Фрезерный станок относится к классу особо опасных конструкций. Поэтому, прежде, чем приступить к изготовлению такого изделия, обязательно изучите порядок и технологии работ. В противном случае, лучше приобрести готовый прибор.
Какие комплектующие элементы и материалы нужны в работе
Силовые элементы конструкции лучше сделать из стали. Подойдут стандартные уголки (трубы, квадраты) со стенками от 2 мм и более. Вместо сварных соединений удобнее применять винтовые. В этом случае упрощается разборка для длительного хранения и перемещения на большие расстояния. Также легче будет заменить испорченную деталь. В любом случае металлические элементы надо защитить от коррозии последовательными слоями грунтовки и краски.
Столешницу, линейки и некоторые другие части можно сделать из прочных сортов древесины, фанеры. Такие материалы разрушаются под воздействием повышенной влажности при перепадах температур. Это надо учитывать при размещении оборудования в неотапливаемом помещении.
Изготовление своими руками станины самодельного фрезерного станка по дереву
С применением «болгарки» отрезают необходимые заготовки. Основу для столешницы делают из уголка. В нижней части устанавливают укрепляющие поперечины. К торцам приваривают опорные пластины. Если сделать в них отверстия с резьбой и вкрутить болты, получится удобное приспособление для устойчивой установки фрезерного стола по деревуна неровной поверхности. Своими руками такую конструкцию при хорошей предварительной подготовке можно сделать за день.
Изготовление столешницы
Подойдёт качественная плита ДСП (от 25 мм) с толстым полимерным защитным слоем сверху и на торцах. Такие изделия обладают лучшей стойкостью к неблагоприятным внешним воздействиям, по сравнению с массивом из натурального дерева. С применением фрезеровки создают выемки. В них вставляют металлические профили.
Другие функциональные детали
Выбор электрооборудования
Требования к двигателю, переключателям и другим компонентам следует рассмотреть отдельно. Как и при оценке материалов, необходимо делать выбор на основании условий в мастерской. Некоторые электрические аппараты и устройства выпускают в соответствии с нормами IP. Его значение определяет защищённость изделия от влаги и пыли.
Такая маркировка обозначает:
- «4» – предотвращение проникновения внутрь корпуса частиц пыли с размерами от 1 мм и более,
- «0»– отсутствие защиты от воды.
Особенности подключения своими руками копировально-фрезерного станка по дереву к электропитанию
В соответствии с действующими правилами «ПУЭ», обязательно должно быть заземление при эксплуатации оборудования, подключённого к трёхфазной сети в 380V. Многие бытовые фабричные модели и самодельные токарно-фрезерные станки по дереву рассчитаны на 220 V. В этом случае также рекомендуется применять защитную цепь. Заземление предотвратит поражение электрическим током, повреждение отдельных узлов.
В каком порядке собираются комплектующие элементы
Сварку металлических уголков можно сделать в специализированной металлообрабатывающей мастерской. Там же следует заказать стальные гребёнки и другие сложные узлы. Сборку начинают с каркаса. На него устанавливают столешницу и навесные детали. Конструкцию кладут на бок. Подсоединяют электропривод и гофрированный шланг пылесоса. Возвращают станок в рабочее положение, включают в сеть, проверяют функциональность.
Дополнительные защитные элементы
Аналогичное ограждение несложно изготовить своими руками. Оно должно защищать пользователя и людей, которые случайно могут оказаться рядом. Прозрачные стенки создают из небьющегося оргстекла толщиной не менее 4 мм. В некоторых ситуациях удобнее создать экран в непосредственной близости от инструмента.
Выступающие за контур станины части оборудования маркируют жёлтой краской. Такую же предупреждающую разметку наносят на быстро перемещающиеся детали, внутренние поверхности кожухов и дверей. Следует применять защиту от перегрузок, которая автоматически отключает питание при заклинивании фрезы, в иных опасных ситуациях. Повышает уровень безопасности автоматическое торможение шпинделя после отключения привода.
Фрезерный станок ЧПУ по дереву своими руками – общие положения и важные нюансы
Особой системой приводов фреза перемещается по вертикали и горизонтали в границах рабочего стола, наклоняется под нужным углом. Точность перемещений обеспечивают применением шаговых электродвигателей. Всеми действиями управляет электроника и специализированное программное обеспечение. Для изготовления фрезера с ЧПУ по дереву своими руками необходимы соответствующие знания и навыки.
Подробные инструкции по реализации такого проекта нужно рассматривать подробно с помощью отдельной серии тематических статей. В рамках настоящей публикации можно привести несколько универсальных рекомендаций:
- Чтобы снизить нагрузки на опорные части и шпиндель до нескольких кг, следует пользоваться качественным, хорошо заточенным инструментом соптимальной скоростью обработки.
- Необязательно выбирать мощные шаговые двигатели (более 20 Вт). В данном проекте они преодолевают сравнительно небольшие силы трения при перемещении по направляющим. Для уменьшения сопротивления необходима качественная смазка.
- Для получения хорошей точности подходят шаговые двигатели с единичным шагом в 1,6−2° (погрешность − 2,5−3%). Необходимо правильно подобрать соответствующую винтовую пару.
- С использованием зубчатого ремня получить точность выше 0,3−0,4 мм на длине 650−750 мм очень сложно. Винтовой привод поможет решить такую задачу без лишних трудностей.
- Предпочтительно применять подшипники скольжения. Шариковые аналоги отличаются большим люфтом.
Как из обычной дрели сделать функциональный фрезер по дереву
К сведению! При выборе привода пользуйтесь приведёнными выше рекомендациями. Мощность – не менее 0,5 кВт. Пригодится плавная регулировка скорости вращения.
Как сделать фрезу по дереву своими руками с применением недорогих заготовок
В этом видео можно посмотреть процесс работы на фрезерном станке по дереву:
При внимательном рассмотрении материала видно, как мастер использует разные инструменты для правильного и быстрого выполнения отдельных операций.
В качестве заготовок используют арматуру, свёрла, подходящие по форме шестерни, трубки. Чтобы получить хорошие режущие свойства, но сохранить прочность, рабочую кромку затачивают под углом в диапазоне от 6 до 11°. Для обработки металлических заготовок пользуются шлифовальными машинками с дисками, рассчитанными на соответствующие нагрузки.
Стоит ли создавать своими руками самодельные фрезы по дереву и станки: обзор актуальных предложений рынка с ценами и комментариями
Бренд/Модель | Средняя цена (по состоянию на апрель 2018 г.), руб. | Технические характеристики, примечания |
60500 | Мощность − 1,125 кВт, обороты − 5,8/8,3 тыс./мин.
Подключение к сети в 220 V. Ременная передача. Размер рабочего стола − 61×53,4 см. |
|
123000 | Число оборотов – 8 тыс./мин.
Мощность − 2,3 кВт. Шпиндель − 30 мм. Приспособление для выполнения рабочих операций под углом в стандартной комплектации. |
|
59900 | Минимальные/максимальные обороты: 4,6/7,3 тыс./мин.
Мощность − 1,5 кВт. |
|
4700 | Ручной фрезер.
Скорость − от 16 000 до 30 000 об/мин. Мощность − 1,2 кВт. |
|
292000 | Фрезерный станок с ЧПУ. Оснащён автоматизированной системой контроля инструментов.
В комплекте пульт управления с возможностью изменения алгоритмов обработки без применения компьютера. |
|
3900 | Набор фрез по дереву. |
Качественный ручной фрезер по дереву можно приобрести по демократичной цене. Такая техника пригодна для выполнения рабочих операций в стеснённых условиях. Вполне вероятно, что её возможностей будет достаточно. После изучения цен на готовое изделие можно сделать вполне логичный вывод: дешевле иногда купить недорогой фрезерный станок по дереву, чем создавать аналог собственными силами. С другой стороны, если у вас есть необходимый опыт и достаточное количество материалов для самостоятельной сборки изделия, вполне можно применить новые знания, полученные в этой статье, на практике.
Если у вас есть собственный опыт создания фрезерных станков и вы готовы поделиться своим опытом и знаниями, пишите об этом в комментариях к публикации.
