Гофра для проводов и кабеля – надежная защита

Гофра для проводов представляет собой чередование колец разных размеров (узких, широких, плотных). Данная конструкция позволит выдержать жесткие поперечные нагрузки, за счет плотности внешних колец. Гибкость делают модель универсальной, этому способствуют внутренние тонкие кольцевые части.

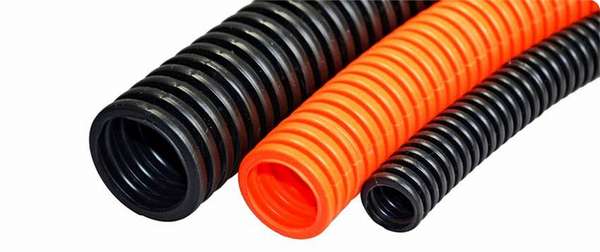

Гофра для проводов

Для чего нужна гофра для проводов

На сегодняшний день чаще всего гофру для электропроводки используют из ПВХ материала или металла.

Это решит сразу несколько моментов:

  1. Провода не будут деформироваться.
  2. Будет обеспечена защита от всех внешних осадков.

Такая деталь важна для защиты от электрического тока, к примеру, во время строительных работ.

Использование защитной конструкции в строительствеОбратите внимание! При строительстве дома, проводка укладывается с особой аккуратностью, так как любая постройка дает усадку. Труба гофрированная для электропроводки выступает дополнительным фактором защиты.

В каких случаях гофру можно не использовать?

В тех случаях, когда конструкция не строго обязательная часть электрической проводки. Бывают случаи, когда кабель устанавливают в штробы, после чего производится оштукатуривание.

Тип кабеля для внешней изоляции

Конструкция также не встречается, если электрический провод протягивается, когда выполняются работы по внешней изоляции.

Примечание! Провод рассчитан на холод и влажность, обладает повышенным уровнем прочности.

Способы по защите

В обязательном порядке рекомендуется использовать гофру для проводки внутри деревянного строения.

Как используется материал внутри дощатых полов

Итак:

  1. В некоторых случаях конструкция заменяется кабелем ПВХ. Но по безопасности уступает гофре. В тоже время кабель устойчив к сложным механическим повреждениям.
  2. Для чердачных конструкций лучше всего использовать гофрированный материал или прочную трубу.
  3. Для новой проводки применяется кабель, если не планируется ремонт помещения.
  4. В жилом помещении, такой провод не будет смотреться красиво из-за неэстетичного внешнего вида.

Примечание! Также без гофры можно обойтись в тех случаях, где обеспечена надежная фиксация и качество изоляции.

Какие встречаются виды гофр для кабельных проводов

Виды Описание
Гофра для проводов и кабеля – надежная защитаГибкие модели с небольшой степенью устойчивости к механическим повреждениям Используются только под конструкции из гипсокартона, в навесных потолочных конструкциях. Везде, где не оказывается давление.
Гофра для проводов и кабеля – надежная защитаТяжелые гофры, средние по прочности В таких моделях электрические кабеля проводят в бетонных и оштукатуренных поверхностях.
Гофра для проводов и кабеля – надежная защитаОчень тяжелые металлические модели Применяются в местах, где особенно должна обеспечиваться высокая безопасность (это общественные заведения).

Перед тем, как приобрести модель обратите внимание, какой тяжести механические нагрузки может выдержать гофра и как она может эксплуатироваться под влиянием влаги или ультрафиолетовых лучей.

Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку.

Классификация гофры

Обычная ПВХ гофра для проводов имеет следующий диаметр: 1,6 см, 3,2 см и так далее.

Гофротрубы для кабеля с раструбом

Соотношения диаметра внутри и снаружи можно подробнее ознакомиться в таблице:

Внешний диаметр (см) Внутренний диаметр (см)
1,6 1,07
2,0 1,41
2,5 1,83
3,2 2,45
4,0 3,15
5,0 3,96

Соотношение диаметров металлической гофры

Труба металлическая гофрированная для электропроводки: соотношение диаметров

Внешний диаметр, см Внутренний диаметр, см
0,98 0,51
1,10 0,77
1,35 0,97
1,56 1,17
1,90 1,47
2,20 1,80
3,03 2,45
3,80 3,15
4,50 3,75
5,80 4,95
7,15 6,25
8,75 7,80

Комплекты поставляются в специальных бухтах, легкие модели длиной 500-1000 см, тяжелые 200-250 см.

Гофры металлическая для кабеля, цена и применение

Металлическая модель состоит из ленты цинка или стали.

Самая надежная защита, это металлическая гофра

Данная конструкция позволит выдержать самые сложные нагрузки при малой толщине металлических стен. При таких показателях модель имеет очень гибкий корпус (сгибается, как шланг).

Применение конструкции

В каких случаях применяется металлическая модель:

  1. Металлическая конструкция используется для защиты от мощных механических повреждений (к примеру, нагрузка от грунта или стяжки).
  2. Часто применяется в быстро сгораемых строениях (к примеру, деревянный дом, подвесной потолок и иные подобные конструкции).
  3. Там, где пересекаются трубопровод вместе с электричеством.
  4. В агрессивной среде.
  5. Также в местах с возможностью дальнейшей замены.

Обратите внимание! Чтобы заменить проводку в гофре понадобится множество распределительных коробок, чтобы протяжку можно было выполнить по прямой.Надежная металлическая конструкция для агрессивной среды

Обзор стоимости

В данном разделе, мы произведем анализ средней цены ДКС с диаметром 1,6 см для разных городов России:

Города Стоимость, руб.
Санкт-Петербург 601,96
Челябинская область 596,00
Уфа 607,92
Красноярский край 569,00
Краснодар 572,16
Пермская область 584,08
Новосибирск 625,80
Екатеринбург 601,96

Из чего состоит гофра для проводов

Это два слоя ПВХ с внутренней и внешней стороны. Если говорить о внешней части, то это слой низкого давления, который оберегает внутренний слой повышенного давления.

Так выглядит внешний и внутренний слойПримечание! Внутренняя часть состоит из гладкой поверхности, которая нужна для того чтобы конструкция внутри быстро не изнашивалась.

Внутри гофрированного провода протягивается проволока, чтобы с ее помощью можно было протянуть кабель после монтажных работ.

Как протянуть провод в гофру: монтажные работы

Для того чтобы понять, как производится монтаж, рекомендуем ознакомиться с небольшой инструкцией:

  1. Перед началом монтажных работ нужно отмерить нужное количество гофрированной трубы. Затем разрезать с помощью обычного канцелярского ножа. Проволока, которая находится внутри трубы, разрезается при помощи бокореза.

    Все этапы проведения монтажных работ

  2. Затем к кабелю присоединяют конец проволоки. Загибается струна крючком и пробивается край изоляции.
  3. Край протяжки фиксируется и крепится к калориферу.
  4. К последнему пункту можно отнести прокладку провода вгофру через всю ее длину.

Примечание! Сама цель крепежа заключается в создании натяжения.

После проведения всех монтажных работ, нужно закрепить конструкцию в специальных крепежных клипсах. Для более подробной информации, рекомендуем посмотреть видео, чтобы детальнее ознакомиться со всеми этапами работ.

Видео-обзор: как протянуть провод в гофру

Есть некоторые ситуации, когда прокладка кабелей в гофротрубе является проблемой.

Нестандартные случаи

Одна из нестандартной ситуации является отрыв струны от проводника, из-за сильного натяжения.

Как устраняется проблема в экстренной ситуацииСовет! В данном случае, рекомендуется продетую гофру отрезать и оставить.

Затем проволока и кабель соединяется заново, и продолжить дальнейшие работы. Два куска трубы можно соединить при помощи изоленты.

Чтобы протянуть провод через гофру для проводов, необходимо загнуть конец проводника на 180 градусов. Это поможет просунуть изделие полностью на всю нижнюю длину.

Очень длинный отрезок гофры

Если в помещении места недостаточно, а понадобится проделать 30-ти метровый отрезок, то лучше сделать это в комнате.

Решение вопроса с очень длинной гофрой:

  1. Соединяем кабель со струной.
  2. Выходим из подъезда, на верхнем этаже закрепляем к перилам свободный конец проволоки, после чего протягиваем гофру.

Монтаж проводника по потолку

Во время ремонтных работ возникают разные ситуации, включая протяжку проводов по потолку.

Проведение работ при помощи трубы

Здесь ситуация сложнее, если все зашито, то монтаж лучше всего произвести через штробы. Тогда провести проводник по потолку может обычная труба.

Как производится монтаж, если изоляция резиновая

Основная проблема, это трение между стенками гофрированной трубы. В этом случае, даже проволока не облегчает процесс, так как не будет протяжки.

Что делать, если резиновая изоляция

Здесь на помощь придет специальная смазка, которая и поможет решить данную проблему. По цене смазка достаточно дорогая, но если часто производятся работы такого рода, то лучше ее приобрести.

Как выбрать гофру для проводов

В устройство вставляются различные виды кабельного провода, нужно как-то сориентироваться по размерам.

К примеру:

  • для освещения или компьютерной сети нормальный диаметр 1,6 см.

    Модель гофры 16 мм

  • чтобы произвести отвод розеткампонадобится модель 2 см диаметром,
  • мощная проводка, которая монтируется в трубах, предусматривает диаметр до 5 см.

При покупке обязательно обратите внимание на технические характеристики и сертификат качества модели. Каждую модель, предназначенную для того или иного использования, принято окрашивать в определенный цвет.

В таблице показано соответствие цветовой гаммы по их назначению:

Цвет Предназначение
Желтый Для газоснабжения
Синий Для водоснабжения и теплого пола
Красный Для внешних работ
Зеленый Для телефона
Черный или коричневый Для бытовой техники
Белый Для компьютера
Серый Общая проводка

В чем преимущества гофрированных труб

Данный вид конструкции отличается преимущественными особенностями:

  1. Удобство установки.
  2. Работы производятся быстро, благодаря стальному зонту.
  3. Гибкая трубка дает возможность сэкономить на переходниках.
  4. По отношению с другими способами установки, данный метод позволит сэкономить.
  5. Идеальные изоляционные показатели.
  6. Гофра пожаробезопасна и не горючая.

Преимущества и особенности конструкции

Несколько советов по поводу установки и эксплуатации

В целом, прокладка кабеля в гофре не составляет трудностей для обычного пользователя, имеющего немного навыков. Правда подключение и организацию электрических сетей лучше всего доверить профессионалам.

Установка под подвесной конструкцией

В жилых помещениях принято устанавливать скрытую проводку. Она монтируется в заранее сделанные штробные отверстия. Если по каким-то причинам не получается выполнить внутреннюю проводку, можно организовать вешнюю композицию, которую можно спрятать в ГЛК или под подвесным потолком.

Организация проводки по полу

Если планируется установка в стяжке, то здесь применяется гофра, рассчитанная на высокую механическую нагрузку.

Соединение сип кабеля с линией

Прокладка на центральных магистралях протягиваетсяв гофру, заранее перед монтажом. Ответвления под выключателии розетки производятся позже.

Если проводится укладка для металлических конструкций, то обязательным условием является выполнение угла. Данная операция позволит предотвратить скопление конденсата и влаги. В нижних точках должна присутствовать дренажная система для влаги.

Обратите внимание! Для металлической гофры есть еще одно важное условие, это заземление с двух сторон.

В завершении

Изучив все аспекты, можно сделать определенные выводы:

  1. Если по каким-то причинам произойдет обрыв, можно разрезать трубу, скрутить протяжку и продолжить работу.
  2. Во время установки необходимо учитывать диаметр гофры. Лучший вариант, когда провода будут свободно проходить через трубу.
  3. Если протягивается сразу несколько проводов, то лучше их устанавливать сразу вместе.
  4. Гофра для проводов в качестве защиты имеет высокую степень, невозможно перечислить все сферы деятельности.
  5. Используя в быту, пользователь надежно защищен от замыкания и пожара.Гофра для проводов и кабеля – надежная защита

Если качественно установить гофру для проводов и подобрать цвет, то конструкция обеспечит привлекательный внешний вид и надежную защиту.
