С введением закона о самостоятельной передаче данных по потребленным ресурсам управляющей компании жильцы столкнулись с необходимостью ежемесячно переписывать показания электросчетчиков (как и других приборов учета), звонить или лично посещать офисы обслуживающих организаций. Но бывает, что на это нет времени или человек забыл передать данные. Тогда, не заплатив ни копейки, придется внести двойную сумму в следующем месяце, что неудобно, когда бюджет рассчитан. Однако такого не произойдет, если установить электросчетчик, передающий показания управляющей компании самостоятельно. Сегодня поговорим о плюсах и минусах, а также об устройстве такого оборудования.

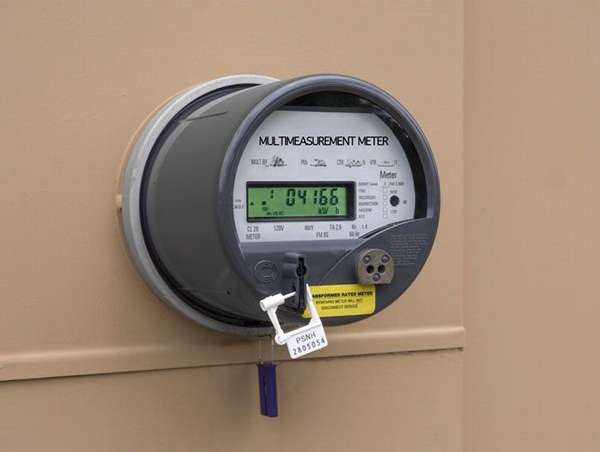

Особенности приборов учета электроэнергии с дистанционным снятием показаний
Отличие передающих электросчетчиков от простых – наличие микроконтроллера и системы передачи данных, которые дают возможность энергосбытовым компаниям дистанционно отслеживать расход энергии и даже отключать ее подачу в квартиру в случае неуплаты. Для передачи показаний счетчика электроэнергии от владельца не требуется никаких действий – только первичная настройка и передача первых показаний.
Функции информационно-измерительной системы
Задача информационно-измерительной системы – сбор, анализ и передача информации о потреблении электроэнергии поставщику или контролирующей организации. Она обеспечивает возможность отключения или возобновления подачи электричества поставщиком или даже ограничение по мощности, при превышении потребителем лимита по договору.
Интересная информация! При помощи анализа, произведенного информационно-измерительной системой, она самостоятельно предупреждает потребителя, отправляя информационные сообщения на электронную почту или личный кабинет на сайте компании.
Преимущества электросчетчиков с дистанционным снятием показаний
Электрические счетчики с дистанционным снятием показаний имеют ряд преимуществ перед обычными приборами. Рассмотрим некоторые из них:
- Ежедневная фиксация данных позволяет разрешить спорные ситуации – если возникли вопросы по начислениям.
- Моментальная фиксация переключения тарифа. В случае с обычными многотарифными счетчиками возникают ситуации несвоевременного переключения. В этом случае энергосбытовая компания решает споры не в пользу владельца.
- Дополнительная защита. Часто владелец забывает выключить утюг или электроплит, вспоминая об этом на работе или в поездке. Используя счетчик электроэнергии с передачей данных, можно отключить подачу напряжения из любой точки посредством смартфона или компьютера, подключенного к сети интернет. Согласитесь, неплохой способ защиты жилища.
- Экономится время. Записать показания, потерять время на передаче данных – сегодня это роскошь при нашем ритме жизни.
Устройство счетчика электроэнергии с автоматической передачей данных
Устройство подобных электросчетчиков схоже с обычными и включает в себя:
- измерительные трансформаторы,
- клеммную колодку,
- электронную плату.
Последняя предназначена для подключения информационно-измерительной системы. А вот на устройстве стоит остановиться подробнее. Рассмотрим, из чего она состоит.
Телеметрический выход: назначение
Телеметрический выход счетчика – это своеобразный порт, через который прибор учета подключается к персональному компьютеру или оборудованию дистанционной передачи данных. Сегодня производитель предлагает даже аналоговые устройства, оснащенные телеметрическим выходом, а значит и возможностью автоматической передачи данных.
Микроконтроллер: что это такое и для чего служит
Это устройство оцифровывает входной сигнал, идущий от трансформатора, обрабатывает информацию и принимает команды органов управления. От него же зависит и работа жидкокристаллического дисплея.
Мнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаМикроконтроллер ограничивает мощность тока, который подается в квартиру или вовсе отключать напряжение по достижении оплаченного порога даже без команды через интернет. Такое происходит, если по договору с энергосбытовой компанией, подача электроэнергии лимитирована.
Существуют модели, микроконтроллер которых отвечает за считывание данных с пластиковых смарт-карт, которые можно пополнить с обычной банковской карточки (к примеру, СТК-3-10 или СТК-1-10). Электросчетчик, оборудованный подобным контроллером, дает возможность оплатить электроэнергию моментально, не выходя из дома.
Система контроля: принцип действия
Автоматизированные системы контроля выполняют следующие функции:
- собирают данные по расходу за установленный промежуток времени (час, сутки, неделя, месяц),
- обработав полученную информацию, формируют отчет по потребленной энергии,
- прогнозируют возможный расход (это помогает потребителю, если составлен договор на предоплатную систему расчета).
Обмен информацией между счетчиком и поставщиком электроэнергии происходит при помощи системы передачи данных. От ее функционала и запрограммированных в микроконтроллере функций зависит, будет ли устройство само передавать информацию о потребляемом электричестве или для дистанционного снятия показаний электросчетчика владельцу придется в определенные дни нажимать кнопку прибора передачи электроэнергии.
Радиомодуль: для чего он нужен и какую роль выполняет
Радиомодулем оборудуются не все приборы учета электроэнергии. Такие устройства чаще используют обслуживающие организации для снятия показаний с общедомовых электросчетчиков. Двусторонняя связь здесь производится по радиоканалу. Дальность сопряжения до 10 километров. В остальном электросчетчик с радиомодулем не отличается от тех, которые работают через интернет по проводной связи, Wi-Fi или счетчиков электроэнергии с сим-картой, поддерживающих связь через сотового оператора.
Такие устройства мгновенно передают информацию о попытке вскрытия, коротком замыкании или других внештатных ситуациях. Как и приборы учета, передающие данные через интернет, они оснащены батареей для автономного питания, а значит информация об отключении и всех последующих действий будут отображаться в компьютере контролирующей организации.
Как работает электросчетчик, передающий показания
Основная работа происходит в три этапа – данные по расходу собираются, отправляются на сервер энергосбытовой или контролирующей организации, анализируются и архивируются. Первый этап выполняют датчики, собирающие данные по расходу электроэнергии, а контроль над их работой и обработку полученной информации осуществляет электроника прибора учета. Таких датчиков может быть не более 32 – на такое максимальное количество рассчитан приемник.
Далее данные передаются для хранения на сервер, где их можно просмотреть в реальном времени с домашнего компьютера или с любой другой точки, войдя в личный кабинет. Эта работа возлагается на контроллеры, которые транспортируют сигнал. Они же выводят данные на жидкокристаллический дисплей прибора учета электроэнергии.
Третий этап – архивирование и анализ данных на сервере, контроллере и ПК. На компьютере, при этом, должно быть установлено специальное программное обеспечение, которое позволит обработать полученную информацию. Если на домашнем ПК такое ПО отсутствует, просматривать данные можно только в личном кабинете на сайте компании, осуществляющей контроль.
Автоматическая передача данных по счетчикам электроэнергии
Автоматическую передачу показаний счетчиков электроэнергии осуществляет контроллер, запрограммированный на определенный день месяца. Он работает в паре с сервером, который систематизирует полученные данные. Передача осуществляется через интернет или через мобильную связь. Для транспортировки данных по сотовой сети в специальное гнездо прибора учета устанавливается сим-карта.
Как передать данные по счетчикам с автоматизированной системой
Электросчетчики с передачей показаний требуют минимального участия человека в процессе. Нужно только раз в месяц нажать кнопку, и данные с прибора учета уже отправлены по нужному адресу. Однако автоматизированная отправка показаний электросчетчика еще удобнее. Владелец лишь единожды отправляет данные на сервер самостоятельно. В последствие контроллер сам выполняет эту работу. Вот как это происходит.
После установки оборудования потребитель передает показателя посредством нажатия на кнопку устройства автоматической передачи данных или непосредственно на сайте. Иногда показания нужно отправить лишь один раз, иногда несколько, через каждые 5÷10 мин. Эти действия производятся до получения от энергосбытовой или контролирующей компании сообщения, что данные получены. С этого момента никаких действий можно не предпринимать – вся информация будет поступать по нужному адресу в автоматическом режиме. Прибор учета электроэнергии, архивирует данные каждый час, а выполняет их отправку раз в сутки.
Как работает индукционный счетчик электроэнергии с автоматической передачей данных
Индукционные приборы учета с возможностью подключения оборудования для передачи показаний счетчика маркируются литерой «Д». Они имеют телеметрический выход для подключения контроллера. Считывание информации происходит следующим образом.
Катушка индуктивности излучает электромагнитные волны, заставляющие вращаться алюминиевый диск, под которым расположен импульсный датчик. В его схему включена система, состоящая из фото- и светодиода. Располагается система так, чтобы луч светодиода, отражаясь от алюминиевого диска, падал на фотодиод. На диске есть поглощающая полоса свет. Таким образом, обеспечивается прерывание, которое фиксирует электронная схема и передает на приемник. Он выполняет подсчет полученных импульсов, после чего данные выводятся на дисплей.
Преимущество электронных счетчиков с автоматической передачей данных перед индукционными
Индукционные электросчетчики с возможностью передачи показаний проигрывают электронным в плане отсутствия дополнительных опций. В особенности это касается удаленного отключения электроэнергии. Проблемой становится и необходимость постоянного подключения к сети. При проведении электромонтажных работ со снятием напряжения данные со счетчика передаваться перестают. Это значит, что при несанкционированном вскрытии устройства для кражи электричества, сигнал об этом на сервер не поступит.
Интересно! Несмотря на возможность такого подключения, подобное оборудование постепенно меняется на электронные счетчики с автоматической передачей данных.
Обзор производителей и цен на некоторые модели
Наиболее известной и популярной маркой среди производителей оборудования для автоматической передачи показаний электросчетчиков является «Меркурий». Модели этого бренда, их характеристики и стоимость по состоянию на январь 2018 года сейчас и рассмотрим:
| Модель | Тип подключения | Количество тарифов | Связь, интерфейс | Стоимость, руб |
|---|---|---|---|---|
 |
Однофазный | Многотарифный | Импульсный выход, модем GSM | 8000 |
 |
Трехфазный | Многотарифный | Оптопорт, интерфейс RS485 | 9500 |
 |
Однофазный | Однотарифный | Модем PLC, интерфейс CAN | 3500 |
 |
Однофазный | Многотарифный | Импульсный выход, оптопорт, модем PLC | 4000 |
 |
Трехфазный | Многотарифный | Интерфейс CAN, модем PLC | 6500 |
 |
Трехфазный | Многотарифный | Интернет, модем GSM/GPRS, модем PLC, интерфейс RS485 | 14800 |
Меркурий 234 ART-03
Ну и для сравнения предлагаем ознакомиться с другими электрическими счетчиками со встроенным модемом для передачи показаний:
| Модель | Тип подключения | Количество тарифов | Связь, интерфейс | Стоимость, руб |
|---|---|---|---|---|
 |
Однофазный | Многотарифный | Модем PLC | 7600 |
 |
Однофазный | Многотарифный | Модем PLC | 2300 |
 |
Однофазный | Многотарифный (до 4) | Модем PLC | 23300 |
 |
Трехфазный, трансформаторного типа | Многотарифный (до  |
Модем PLC, интерфейс RS485, оптопорт | 17300 |
Энергомера СЕ102 R5 145-A
Ясно, что разброс цен велик, а значит любой сможет подобрать ту модель, которая устроит его по стоимости и техническим параметрам.
Подведем итог
В заключение отметим, что электросчетчики (как и счетчики воды), передающие показания добавляют комфорта, к которому стремиться каждый. А значит такое оборудование стоит приобрести. Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если остались вопросы, их можно задать в комментариях ниже. Будем рады, если Вы поделитесь своим опытом с другими читателями.
