Долой нагрев контактов: наконечники для проводов под опрессовку

Бывает, что домашний мастер сталкивается с необходимостью соединения электропроводки или подключения автоматов в электрощите. Такие действия выполняются различными способами, но качественно получается не всегда. К примеру, гибкий медный кабель не получится плотно зажать в винтовом клеммнике. Да и при расключении электропроводки в распределительной коробке не всегда под рукой есть Wago. В этом случае помогут наконечники для проводов под опрессовку, обеспечивающие плотный контакт. Ассортимент такой продукции на прилавках магазинов электротехники широк, и в нем можно запутаться, что и побудило нас к написанию сегодняшней статьи.

Наконечники для проводов под опрессовку

Где применяют наконечники для проводов под опрессовку

Говорить о сферах применения наконечников для проводов под обжим можно бесконечно. Чтобы не загружать читателя лишней информацией, рассмотрим только основные:

  • на производстве. Ни одно соединение силовых линий между собой или с электрооборудованием не обходится без опрессовки наконечников кабеля. Этим обеспечивается плотный контакт и, как следствие, надежная работа электроприборов и оборудования. Форма и размер таких элементов подбираются по сечению жил и материалу изготовления,

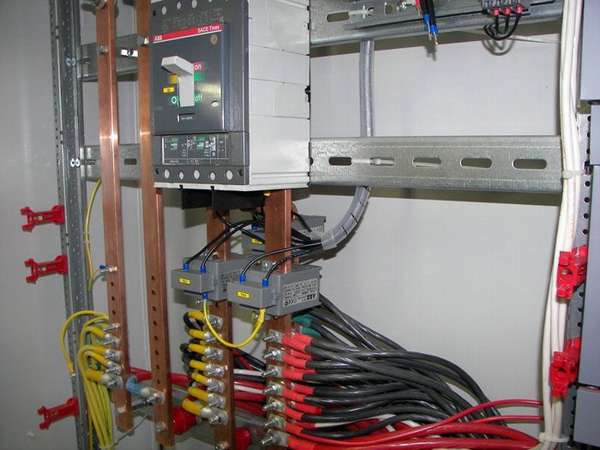

    Главное достоинство таких соединений - надежность

  • бытовая сфера. Домашний мастер редко задумывается о пользе наконечников, а зря. Если разобрать любой бытовой прибор увидим, что ни одно соединение без них не обходится. В быту применяются отличающиеся от промышленных элементы. Но выполняют они ту же функцию: плотный контакт, нет нагрева и необходимости периодической подтяжки клемм.
Читайте также:  Схема подключения проходного выключателя с 2х мест: правильный монтаж и обзор предложений рынка

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

  • ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный,
  • ТА – тот же наконечник, но из алюминия,
  • СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину,
  • НШВИ – распространен в бытовом использовании, втулочный штыревой,
  • НКБ – используется в промышленности в качестве геофизического кабельного,
  • РФИ-М – это уже флажковый наконечник,
  • IEK – медный вилочный,
  • ТМД – двойные глухие соединители,
  • НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Изделия для опрессовки делаются из меди, алюминия или биметалла

Конструктивные особенности наконечников

Такие изделия могут быть винтовыми (кабель зажимается болтами) и требующими опрессовки. Первый вариант подходит только для одножильных кабелей. В быту популярны вторые. Их можно использовать для гибкого многожильного кабеля.

Пресс клещи – без них опрессовку не выполнить

Подразделяются они и по способу подключения – прямые кольцевые втулочные наконечники для проводов под опрессовку, вилочные или угловые.

Как правильно подобрать наконечник для опрессовки

Правильный выбор этого электромонтажного элемента зависит от материала изготовления, гибкости, сечения кабеля, а также способа подключения к устройству или оборудованию:

  1. Сечение кабеля – важный аспект. Будет оно больше, кабель просто не войдет в гильзу, а если меньше – обжим будет неплотным, и смысла от такого наконечника нет.

    НШВИ обычно продаются в таких наборах, но можно приобрести и по отдельности

  2. Гибкость провода – тут тоже может получиться неплотное соединение. К примеру, применяем изделие с болтовым соединением и гибкий электропровод. Болты при вкручивании раздвигают жилы, прижимая только несколько «волосков» в середине. Ни о каком контакте речи уже не идет.
  3. Способ подключения к оборудованию тоже может отличаться. В случае, если прямым соединением коммутация невозможна, необходимо использовать.

Типы наконечников для обжима силового кабеля

По типу различают следующие изделия:

  • медный – применяется только для медных кабелей. Совмещение с алюминиевым запрещено ПУЭ,
  • алюминиевый – то же для алюминиевой электропроводки,
  • алюмо-медный – применяется при необходимости соединения алюминиевого кабеля с медным контактом.

Соединение при помощи гильзы – надежно и аккуратно при правильном выполненииПолезно знать! Только правильный выбор типа изделия обеспечит необходимую плотность контакта и избавит от необходимости частых ревизий силового оборудования или соединений, независимо от потребляемой мощности.

Но многое зависит и от правильности производства опрессовки. Об этом сейчас и поговорим.

Правила опрессовки: возможные ошибки домашнего мастера

О совместимости металлов уже говорилось. Стоит добавить, что независимо от того, насколько плотным получилось соединение, если металлы различны, то со временем происходит окисление, что приводит к нагреву контакта. И чем выше температура, тем интенсивнее этот процесс. Такой вот замкнутый круг.

Неправильная обжимка кабеля. Изоляция зачищается вровень с краем трубки

Распространенная ошибка начинающих домашних мастеров – укорачивание гильзы. Несмотря на упрощение выполнение монтажа, площадь соединения уменьшается, что приведет к ослаблению контакта и нагреву. Опрессовывать следует специальным инструментом. Молоток и зубило здесь не подойдут. Несмотря на жесткость медного наконечника (типа НШП), зубилом можно его перерубить, а молотком плотного контакта не добиться. Диаметр гильзы должен быть максимально приближен к сечению жилы. Даже профессиональные электрики иногда не придают значения этому правилу, что в корне неверно.

Электрический мобильный пресс для обжимки на аккумуляторной батарее способен на многое

Штыревые наконечники НШВИ: что это такое

Для бытового использования применяют наконечники НШВИ, размеры которых довольно разнообразны. Домашний мастер может подобрать из них любой, подходящий к сечению жил, используемых в домашней электросети. Популярными в России можно назвать наконечники НШВИ «КВТ», каталог которых содержит все известные размеры диаметров, от 0.25 мм до 150 мм, но большим спросом пользуются изделия НШВИ 2 и 2.5 мм.

Такие изделия можно приобрести по отдельности, но лучше покупать набором, в который входят и специальные клещи для обжима. Пользоваться ими несложно – это под силу любому домашнему мастеру, однако некоторая сноровка нужна.

Разнообразие изделий для опрессовки. Два верхних ряда - НШВИПолезная информация! Перед началом электротехнических работ с использованием НШВИ (если нет опыта) лучше потренироваться на ненужных отрезках кабеля. При неправильном монтаже снять наконечник с жилы не удастся, ее придется отрезать, а укорачивать электропроводку в щите или распределительной коробке не стоит.

Особенности работы с изолированными штыревыми и другими наконечниками

Особенностью работы с наконечниками НШВИ является то, что они не предназначены для опрессовки жестких одножильных электрических проводов. Такие не будут держаться после обжимки сравнительно мягкой оболочкой. При этом гибкий многожильный кабель после обжима клещами держится крепко, а контакт получается плотным.

НШВИ можно обжать даже такими клещами, без храповика

Интересно, что сразу брать зачищенный провод и опрессовывать НШВИ не стоит. Требуется гильза из мягкого металла, которой сначала обжимается жила. Конечно, можно ее проигнорировать, что и делает большинство даже профессиональных электромонтеров, однако надежность в этом случае снижается. К гильзам мы еще вернемся, а сейчас рассмотрим инструмент, который нужен для выполнения подобной работы.

Необходимый для работы инструмент

Крайне важно правильно подобрать пресс-клещи для опрессовки наконечников, типоразмер которых подойдет под выбранные изделия. Они бывают пяти видов:

  • ручные (ПК2, ПК2М) предназначены для жил сечением до 10 мм². Такие используют для бытовых нужд,
  • ручные усиленные (ПК1, ПК2М) подойдут для кабеля диаметром до 50 мм²,
  • гидравлические ручные – аналог ПК2, но такими обжимать электропровод значительно легче,
  • для промышленных нужд используют более мощное оборудование, такое как ручной пресс, помогающий оконцевать кабели до 240 мм²,
  • гидравлический пресс с педалью либо электроприводом, способным обжать жилу в 300 мм².

Процесс обжимки несложен. На изображении все его этапы

Гильзы для проводов под опрессовку: когда они применяются

Иногда нет необходимости применять наконечник, а требуется опрессовка проводов гильзами. Они могут быть двух видов – ГМЛ (гильза медная луженая) или ГАО (гильза алюминиевая омедненная). Выбор зависит от материала изготовления кабелей.

Полезно знать! При соединении алюминиевых проводов желательно применение кварцевазелиновой пасты. Она препятствует протеканию процесса окисления.Подобным образом обжимают и витую пару. Разница лишь в матрицах

Действия по подготовке к опрессовке

Как и при любой работе, перед опрессовкой нужно выполнить некоторые действия. Для начала жилу нужно зачистить на нужное расстояние. Выполнить это можно как обычным ножом, так и стриппером (второй вариант предпочтительнее).

Далее жилы туго скручиваются и вставляются в наконечник или гильзу. Обратите внимание, что туго скрученный электропровод имеет немного меньший диаметр. Это нужно учитывать при выборе изделий для опрессовки.

Пресс-клещи комплектуются разными матрицами под различные размеры и формы

У каждых клещей есть набор матриц, соответствующих различным размерам проводов и способу обжимки.

Как обжимается провод: некоторые правила

Стоит сказать о некоторых нюансах производства подобной работы. Кабель в наконечнике или гильзе следует плотно удерживать, чтобы он не сместился во время обжима. Обязательно следует убедиться, что матрица на пресс-клещах подходит под диаметр изделия. Если все в порядке можно приступать к обжимке. Храповый механизм поможет сделать это без труда. Он не дает клещам ослабиться. Если опрессовка пошла не так, как задумано, механизм нужно разблокировать. Как уже догадался читатель, особых сложностей это не представляет.

Последствия невнимательного и неаккуратного отношения к обжимке кабеля

Опрессовка кабелей двойным наконечником: как это сделать

Эта работа практически не отличается от предыдущей. Исключением является то, что вместо одного провода в изделие для обжимки вставляется два. При этом сам обжим производится матрицей на размер большей, чем требуется. К примеру, при необходимости обжать 2 жилы, сечением 4 мм² используется матрица 6 мм².

Двойные НШВИ – когда требуется обжать 2 жилы

Где купить наконечники для проводов под опрессовку: средние цены по России

Подобные изделия дешевле приобретать в сети интернет, чем в обычных магазинах электротехники. Благо о подделке такого товара пока неизвестно. Попробуем обобщить цены наконечников для проводов под опрессовку на российском рынке, рассмотрев попутно и стоимость клещей, по состоянию на декабрь 2017 года:

Фото Модель Тип

Материал Сечение, мм2 Стоимость, руб./ 100 шт.
Долой нагрев контактов: наконечники для проводов под опрессовку TDM ГА 50-9 Гильза Алюминий 50 65
Долой нагрев контактов: наконечники для проводов под опрессовку КВТ ГМЛ 6-4 Гильза Луженая медь 6 980
Долой нагрев контактов: наконечники для проводов под опрессовку TDM GTL-70/50 Гильза Биметалл (алюмо-медь) 50 2400
Долой нагрев контактов: наконечники для проводов под опрессовку КВТ ТА 70-10-12 Наконечник Алюминий 70 2100
Долой нагрев контактов: наконечники для проводов под опрессовку КВТ ТАМ 25-8-7 Наконечник Биметалл 25 2600
Долой нагрев контактов: наконечники для проводов под опрессовку НШВИ 10-12 Штыревой наконечник Медь 10 600
Долой нагрев контактов: наконечники для проводов под опрессовку НШВИ 4-9 Штыревой наконечник Медь 4 70

Как видим, купить наконечник НШВИ можно довольно недорого. Стоимость клещей на российском рынке так же невелика. Приобрести клещи для бытового использования можно по цене от 900 руб.

Гидравлический пресс – его стоимость около 3000 руб.

Заключение

Несмотря на то, что электромонтаж можно произвести и без материалов, о которых сегодня шла речь, обжимка проводов повышает качество соединений и добавляет безопасности. А значит не стоит экономить на приобретении подобных изделий и игнорировать их использование.

Надеемся, что сегодняшняя информация была полезна читателю. Мы будем рады ответить на возникшие вопросы в обсуждении ниже. Пишите, спрашивайте или делитесь собственным опытом использования наконечников для кабелей в процессе электромонтажных работ.

Напоследок предлагаем к просмотру интересное и поучительное видео по теме:
