Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

О диммерах для ламп накаливания известно давно. Первые подобные устройства выглядели как обычный реостат, уменьшающий напряжение бегунком, который увеличивал сопротивление цепи, добавляя витки нихромовой нити. Позже появились электронные устройства, однако работали они по-прежнему только с лампами накаливания. Но как же быть, если освещение светодиодное и обычные регуляторы не подходят? Тогда устанавливаются диммеры для светодиодных ламп 220 В, которые немного отличаются конструктивно и технически. Сегодня разберемся, какими они бывают, как выбрать и даже изготовить подобное устройство самостоятельно.

Диммеры для светодиодных ламп 220 В

Содержание

Области применения и определение диммера

Диммером называют бесступенчатый переключатель или регулятор интенсивности, позволяющий «приглушить» освещение помещения, либо наоборот добавить яркости. Достигается это путем снижения напряжения сети при помощи различных электронных устройств.

Применение регуляторов расширилось, благодаря добавлению производителем функций в устройство. Если еще 10 лет назад диммер мог лишь приглушить свет, то сегодня такие регуляторы автоматически подают и отключают напряжение по заданному алгоритму, поддерживают различные режимы мигания. Некоторые модели даже дают возможность человеку управлять освещением в квартире из любой точки мира при помощи смартфона. Такие регуляторы широко используются при монтаже системы «умный дом».

Читайте также:  Практичные и полезные самоделки из двигателя от стиральной машины: примеры инженерных решений с подробными инструкциями

Дистанционное управление диммера делает его еще удобнееПолезная информация! Диммер не только добавляет или убавляет интенсивность свечения. Это устройство экономит электроэнергию, увеличивает срок службы осветительных приборов и даже спасает от квартирных воров. Оно периодически включает и отключает свет в жилище, создавая эффект присутствия.

Устройство современного регулятора и принцип работы

Принцип работы бесступенчатого переключателя остался прежним – это система реостата. Но сегодня эта работа выполняется электронными элементами (симисторами и динисторами), имеющими малые габариты и не выделяющими тепло при работе.

Диммеры могут иметь довольно малые размеры

Суть работы светорегулятора заключается в изменении полуволны электрического тока. Мощность нагрузки при этом зависит от мощности симистора, выступающего в роли ключа. Он открывается и закрывается по мере достижения полуволной заданных параметров.

Возможности современного светорегулятора

Сегодня бесступенчатые переключатели оснащаются различными функциями. Основная из них, как и прежде, плавное убавление интенсивности свечения ламп, но дополнительные могут быть разнообразны. Востребованы на рынке электротехники диммеры с функцией таймера, которые программируются на включение и выключение света в нужное время.

Еще удобнее, если диммер поддерживает управление по Wi-Fi

Светорегулятор бывает обычным или проходным, что обеспечивает управление освещением из разных точек. Но самый интересный вариант бесступенчатого переключателя с подключением по Wi-Fi. Такие устройства управляются со смартфона из любой точки мира. Проблема заключается лишь в стоимости – они не всем по карману. Если требуется дистанционное управление, то есть более дешевый вариант – диммер с пультом ДУ. Подобные технологии используются в контроллерах светодиодных RGB-лент.

Игорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаТакой контроллер нельзя использовать для диммирования светодиодных ламп. Хотя диммер и контроллер выполняют идентичные функции, эти устройства не взаимозаменяемы.А вот подключить контроллер от светодиодной ленты вместо диммера не получится

Диммеры для светодиодных ламп 220 В: достоинства и недостатки

Обобщим положительные и отрицательные стороны регуляторов интенсивности свечения.

Достоинства Недостатки
Снижение затрат электроэнергии Высокая стоимость. Приобретение программируемой модели с сенсором или ДУ чувствительно для семейного бюджета. Особенно это касается устройств, работающих по Wi-Fi
Увеличение срока службы осветительных приборов Неправильно подобранный светорегулятор приведет к выходу из строя всех осветительных приборов
Создание видимости присутствия жильцов в квартире или доме Недорогие бесступенчатые регуляторы или фальсификат создают радиопомехи
«Смягчение» освещения – можно приглушить свет и дать отдохнуть глазам Подключить диммер к КЛЛ не получится
Увеличение количества вариантов светового оформления помещения Ниже допустимого предела, указанного в технической документации, нагрузка опускаться не должна. Регулятор выйдет из строя. В этом случае заменить его по гарантии не получится

Классификация бесступенчатых переключателей по параметрам

Диммеры различают по месту установки и по типу управления. Разберем, в чем разница регуляторов и для каких целей применяют то или иное устройство.

Диммеры прекрасно вписываются в интерьер квартиры или частного дома

Различия диммеров по месту установки

По месту установки бесступенчатые переключатели можно разделить на:

  1. Настенного расположения – монтаж производится на место штатного выключателя.
  2. Выносные – их располагают рядом со светильником. Имеют вид небольшого блока.
  3. Модульные – размещают в водном щите. Крепеж производится на DIN-рейку возле защитной автоматики.

Так же можно разделить устройства и по способу проводки – скрытой или наружной.

Такой диммер устанавливается на DIN-рейку возле защитной автоматики

Разделение регуляторов по принципу управления

По принципу управления диммеры можно разделить на 3 вида:

  1. Устройства с сенсорным управлением.
  2. Механические регуляторы.
  3. Управляющиеся дистанционно.

Рассмотрим их подробнее.

Интересный дизайн диммера придает уюта помещению

Простейшие механические бесступенчатые переключатели

Такие диммеры считаются бюджетными. Они оснащены поворотно-нажимным механизмом и устанавливаются на место штатного выключателя. Механическое управление считается надежным в плане эксплуатации за счет отсутствия сложной электроники.

Питание на светильники подается нажатием на регулятор. Далее интенсивность освещения регулируется поворотом ручки влево-вправо. Особенностью таких устройств является возможность отключения и включения освещения в помещении на заданном уровне, не перенастраивая каждый раз.

Простейший поворотный диммер под внешнюю проводку

Сенсорное управление бесступенчатым регулятором

Такие устройства управляются нажатием на сенсорные кнопки или экран. Разницы в удобстве (с предыдущим вариантом) для человека нет. Но у диммеров с сенсорным управлением функционал обширнее. В схему включается таймер, который можно самостоятельно запрограммировать.

Сенсорные и кнопочные диммеры выглядят немного интереснее

Светорегуляторы с дистанционным управлением: некоторые особенности

Дорогие и многофункциональные устройства. Управляются такие регуляторы пультом ДУ или смартфоном через Wi-Fi. Позволяют программировать режимы включения, управлять освещением удаленно и даже подстраивать мигание ламп под музыку. Прекрасно показали себя в работе систем «умный дом».

А такие сенсорные диммеры управляются уже с ПДУ

Критерии выбора светорегуляторов для светодиодных ламп

Выбирая бесступенчатый переключатель для квартиры или частного дома, следует обратить внимание на совместимость регулятора с установленными приборами освещения. К примеру, диммер для светодиодных лент не подойдет, если в помещении установлены лампы накаливания. Его мощности не хватит на такие приборы, и он попросту сгорит, не проработав и минуты. Нельзя использовать такой диммер и для светодиодных ламп. Драйвердля ленты в нем уже установлен, а значит стабилизатор из осветительного прибора не даст устройству работать.

Подбор регулятора по типу осветительных приборов – это еще полдела. Нужно высчитать, какова общая мощность ламп, которые будут с ним работать. Если этот показатель превысит характеристики светорегулятора, устройство попросту сгорит.

В первую очередь диммером должно быть удобно пользоваться, а внешний вид на втором планеВажно! Мощность бесступенчатого переключателя должна на 20÷30% (min) превышать общий показатель подключаемых потребителей. Это увеличит срок его службы и даст возможность добавить дополнительные осветительные приборы при необходимости.

При выборе стоит сравнить цены выбранной модели из нескольких магазинов. Излишне низкая стоимость должна насторожить покупателя – возможно Вы имеете дело с фальсификатом. Корпус устройства должен быть ровным, без остатков излишков пластика. Логотип фирмы-производителя пропечатан четко.

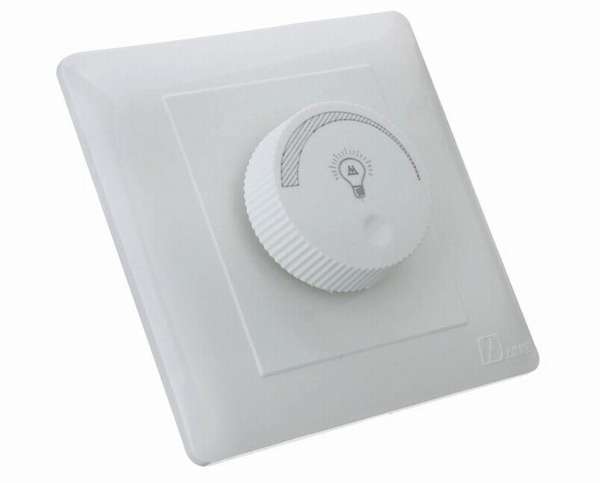

С виду – обычный выключатель. На самом деле диммер

Текст технической документации качественного регулятора не должен расплываться. Не стоит стесняться спросить у продавца сертификат соответствия на товар. Если его нет, приобретать продукцию не стоит.

Взаимодействие светорегуляторов с различными типами ламп

Не все бесступенчатые переключатели можно включить в цепь светодиодов. Например, если подключить недорогой диммер для ламп накаливания, освещение работать не будет. Вместо приглушения света произойдет отключение. Получается, что приобретен выключатель по цене светорегулятора. С более дорогими диммерами проблем обычно не возникает.

Светодиодные лампы для диммера тоже отличаются от простых. При покупке нужно обратить внимание на маркировку. Специальный значок подскажет, что это диммируемая светодиодная лампа. Обычные на поворот ручки светорегулятора реагировать не будут.

Такая маркировка должна быть на светодиодной лампе

Если говорить о люминесцентных лампах или КЛЛ, то для них бесступенчатый переключатель приобрести довольно сложно, стоимость таких устройств высока. В схеме ЭПРУ (электронного пускорегулирующего устройства) присутствует регулятор напряжения, который не даст обычному бесступенчатому переключателю выполнять свою работу. Для этого и лампы нужны диммируемые.

Схема подключения диммера для светодиодных ламп 220 В

Если домашний мастер знаком с азами электротехники, то вопрос, как подключить диммер, сложностей для него не составит. И все же рассмотрим в общих чертах, как она выполняется. Первым делом нужно найти фазный провод. Делать это нужно осторожно, соблюдая правила электробезопасности. Отметив его отключаем напряжение с вводного щита. Нулевая и заземляющая жила идет напрямую на светильники, а фазная прерывается светорегулятором, по аналогии с выключателем.

Схема подключения диммера к сети и осветительному приборуПолезный совет! При производстве монтажа светорегулятора на штатное место выключателя, не стоит надеяться, что последний был правильно подключен – нужно проверить провод отверткой индикатором. Если на выключатель шел нулевой провод (так бывает, когда монтажник неопытный), открываем распределительную коробку и разводим электропроводку правильно.

Схема бесступенчатого переключателя для светодиодных ламп 220 В

Простейший симисторный светорегулятор легко может вывести из строя светодиоды в лампах или их драйвера. Поэтому специалисты советуют устанавливать регуляторы, оснащенные микропроцессором. Их схема выглядит следующим образом.

Схема диммера для светодиодных ламп 220 В

Самостоятельно такую схему, без навыков и знаний в области радиоэлектроники, собрать сложно, но при желании выполнить необходимый ремонт, заменив вышедшие из строя элементы получится. Эта схема приблизительная. При покупке регулятора она обязательно присутствует в технической документации.

Совет! После установки бесступенчатого переключателя не торопитесь выбрасывать упаковку вместе с вкладышем. Он поможет при поломке (если, конечно, предусматривается ремонт, а не замена устройства).Более сложная схема диммера с управлением дистанционно

Чем отличаются проходные светорегуляторы

По аналогии с проходными выключателями изготавливают и диммеры, поддерживающие такую функцию. Это удобно в больших комнатах. В этом случае можно управлять освещением со штатного места, а можно приглушить его не вставая с дивана. Применяются такие регуляторы и в длинных коридорах. Проходной бесступенчатый переключатель отличается от обычного группой контактов.

Можно подключить диммер и в паре с проходным выключателем. В этом случае на входе освещение будет только включаться, а с нужной (удобной) точки регулироваться его интенсивность.

Проходной диммер – вид сзади

Производители бесступенчатых переключателей, представленные на российском рынке

На сегодняшний день все производители, специализировавшиеся на выключателях, представляют и свои модели светорегуляторов. Но есть из них более популярные среди населения. Проведем небольшой обзор марок, рассмотрев некоторые технические характеристики моделей.

Настольная ретро-лампа на светодиодах с диммером

Производитель диммеров для светодиодных ламп 220 В «Legrand»

Без преувеличения самый узнаваемый бренд в России. Штаб-квартира компании находится во Франции, а продукция представлена более чем в 80 странах мира. Широкая линейка моделей включает в себя и бюджетные изделия, и регуляторы премиум класса.

Модельный ряд Механизм управления Управление с 2-х точек Способ монтажа Средняя цена, руб.
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Etika
Поворотно-нажимной Поддерживается Встраиваемый 1900
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Valena Life
Поворотно-нажимной Нет Встраиваемый или накладной 2800
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Valena
Поворотно-нажимной Поддерживается Встраиваемый или накладной 6000
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Etika
Клавишный Поддерживается Встраиваемый или накладной 2000

Отзывы о производителе в сети интернет в большинстве положительные. Хотя из отрицательных можно заметить, что приобретались дешевые устройства, а значит вполне возможно была куплена фальсифицированная продукция.

Диммер «Valena Life» от «Legrand» - ничего лишнего

«Schneider Electric» немецкое качество на российском рынке

Компания «Schneider Electric» зарекомендовала себя, как производитель продукции высокого качества. Фирма представлена в России шестью заводами, а ее сеть распространена более чем в 100 странах мира. На мировом рынке этот производитель находится уже около 180 лет.

Модельный ряд Механизм управления Управление с 2-х точек Способ монтажа Средняя цена, руб.
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Odace
Поворотно-нажимной Поддерживается Встраиваемый 5100
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Sedna
Поворотно-нажимной Поддерживается Встраиваемый или накладной 4000
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Blanca
Поворотный Поддерживается Встраиваемый или накладной 3000
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Unica Quadro
Поворотно-нажимной Поддерживается Встраиваемый или накладной 4900

Ясно, что стоимость диммеров этого производителя немного выше предыдущего.

«Schneider Electric» Unica – стоимость немного выше предыдущей марки

Популярный производитель светорегуляторов «АВВ»

Эта компания по распространенности сети не уступает «Schneider Electric» и находится на рынке электротехники около 130 лет. 40 лет назад компания взяла курс на передовые технологии и неизменно его придерживается. Оборудование, производимое под этой маркой, пользуется популярностью по всему миру.

Модельный ряд Механизм управления Управление с 2-х точек Способ монтажа Средняя цена, руб.
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Zenit
Поворотно-нажимной Поддерживается Встраиваемый 9000
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

SKYmoon
Поворотно-нажимной Нет Встраиваемый 9100
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

ДИНАСТИЯ
Поворотный Поддерживается Встраиваемый или накладной 8000
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

SKYmoon
Поворотно-нажимной Нет Встраиваемый 8500

На первый взгляд цены кажутся завышенными, но это стоит отнести к известности перечисленных брендов.

Диммеры «ABB» SKYmoon – стоимость их прилично завышена

В кратком обзоре производителей мы рассматривали только поворотно-нажимные механизмы регуляторов. Более высокотехнологичные устройства будут описаны ниже. А сейчас есть более интересный вопрос – изготовление светорегулятора своими руками.

Как изготовить простейший диммер своими руками

Для работы понадобятся следующие детали:

  • симистор BTA 17600,
  • динистор DB3,
  • конденсатор 0.1÷0.22 мкф,
  • постоянный резистор 10 кОм,
  • переменный резистор 470÷500 кОм.

Подобный такому диммер можно собрать своими руками

Понятно, что объяснения в письменном виде не столь понятны, как наглядный пример, а потому предлагаем Вам посмотреть видео по самостоятельной сборке диммера, где всё ясно и наглядно. В этом же видео Вы найдете и схему сборки.

Предлагаем Вам посмотреть на диммеры, собранные собственноручно домашними мастерами.

Когда нужно приглушить свет: диммеры для светодиодных ламп 220 ВКогда нужно приглушить свет: диммеры для светодиодных ламп 220 ВКогда нужно приглушить свет: диммеры для светодиодных ламп 220 ВКогда нужно приглушить свет: диммеры для светодиодных ламп 220 ВКогда нужно приглушить свет: диммеры для светодиодных ламп 220 ВКогда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Средняя стоимость диммеров на прилавках магазинов

Стоимость на подобные товары довольно разнообразна. Рассмотрим несколько вариантов.

Модельный ряд Механизм управления Управление с 2-х точек Способ монтажа Средняя цена, руб.
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Gira E2
Сенсорный Нет Встраиваемый или накладной 7600
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Broadlink RM PRO
Сенсор, ПДУ и Wi-Fi Нет Встраиваемый 3183
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

VL-C301DR-81
Сенсор, ПДУ Нет Встраиваемый 2600
Когда нужно приглушить свет: диммеры для светодиодных ламп 220 В

Wemmon WGP1G/W001DR-B
Сенсор, ПДУ Нет Встраиваемый 2200

Как можно увидеть, менее известные компании предлагают высокотехнологичные диммеры дешевле.

Сенсорная панель может недорого стоить, но к ней нужно покупать сам диммер, монтирующийся в щитке или возле светильника

Заключение

Конечно, диммер не является жизненно важной необходимостью, но каждому хочется комфорта, а бесступенчатый переключатель – как раз то, что его обеспечивает.

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему читателю. Возникшие вопросы можно задать в обсуждении ниже – наша команда будет рада на них ответить как можно более полно и развернуто. Пишите, спрашивайте, делитесь своим опытом или отзывами о том или ином диммере – это поможет другим.

А напоследок предлагаем посмотреть небольшое видео по теме сегодняшней статьи:
