Установка пеллетного котла своими руками

Если заказывать монтаж пеллетного котла в специализированной компании, то такие услуги обойдутся не меньше, чем 13000 рублей. Можно сэкономить и попробовать установить систему своими руками. Эта статья поможет правильно провести все необходимые работы: в ней поэтапно расписывается, как установить пеллетный котел и корректно его настроить.

Подготовка помещения

При установке пеллетного котла в первую очередь надо правильно подготовить помещение, где будет находиться генератор отопления. Лучше использовать удаленную от жилья зону (хорошо подойдут подвалы, придомовые пристройки, гаражи, иногда котлы ставят на чердаках).

Если помещение с котлом будет находиться по близости к жилым комнатам, то лучше позаботиться о плотной герметичной двери и покрытии полов и дверей моющимися материалами (на них будет постоянно оседать древесная пыль, зола). Лучшим вариантом для облицовки является стандартная кафельная плитка.

Площадь помещения под котел с мощностью 15-18 кВт не должна быть меньше 2,5-3 кв. м., иначе это нарушает правила пожарной безопасности. Температура в помещении не была ниже +10 градусов, чтобы этого добиться стены и потолок можно утеплить пенопластом (достаточно слоя в 10 сантиметров). Необходимости в радиаторах нет.

Влажность выше 40% не приветствуется, так как она снизит эксплуатационный срок системы – если в помещении попадает вода с крыши или через стены, то придется сделать по периметру обшивку гидроизоляционным мембранным материалом.

Еще несколько важных условий при подготовке помещения:

  1. Наличие приточной вентиляции. Достаточно отверстия диаметром 12-15 сантиметров. Никаких особо сложных систем кондиционирования не требуется. Можно сделать вытяжку, чтобы в помещении было комфортно находиться.
  2. Наличие доступа к дымоходу или организация нового. Для пеллетных котлов подходит только дымоход типа «сэндвич» (с наличием слоя утеплителя). Высота трубы должна быть не менее 5 метров. Рекомендовано устройство сборника конденсата, чтобы скопление влаги не нарушала работы печи.
  3. Наличие электропитания в помещении. Пеллетные котлы для автоматизации работы требуют электричества. Также рекомендовано провести свет в помещение, что значительно облегчит работы по обслуживанию печи.
Читайте также:  Как правильно топить русскую печь?

Установка пеллетного котла своими руками

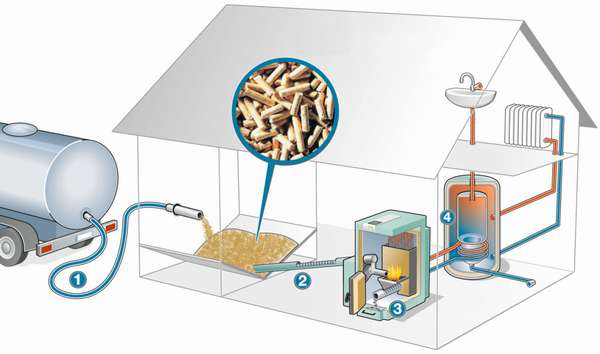

Общая схема, но подробнее читайте ниже

Выбор места для установки

После того, как будет подготовлено помещение для отопительной системы, надо определиться с местом, где установить котел. Вот несколько требований:

  • Пол, где ставится котел, должен быть ровным. Разрешено только строго вертикальное положение устройства без каких-либо наклонов.
  • Площадка под котлом должна быть прочной, чтобы выдержать вес достаточно тяжелого устройства (некоторые модели весят свыше 200 кг).
  • Ставить котел можно только на пожаробезопасную поверхность. Лучше всего подходит кафельная плитка или бетон. Допускается установка на приподнятое теплоизолирующие основание.
  • От передней стенки пеллетного генератора до стены помещения должно быть не менее 1,5 метра.
  • Пол под котлом не должен очень быстро остывать при выключении устройтва, чтобы не образовывалось конденсата или наледи.

Чтобы в последствии пользование системой было максимально удобным, то монтаж пеллетного котла надо проводить с расчетом, что к нему надо будет постоянно подходить. Перед передней стенкой котла требуется не менее 1,5 м свободного пространства (чтобы забрасывать топливо, следить за пламенем и тягой, проводить чистку). Если этого не учесть, то рано или поздно понадобится демонтаж устройства.

Необходимые материалы и инструменты

Если планируете установить, а затем осуществить подключение пеллетного котла своими силами, без привлечения специалиста, то сначала необходимо позаботиться о наличии необходимых материалов и инструментов. В работе понадобятся:

  • Само устройство пеллетного котла и топливного бункера.
  • Металлические трубы, распределительный бак, циркуляционный насос, воздухоотводные клапаны и запорная арматура для обвязки системы.
  • Теплосчетчик, манометры, предохранительные клапаны, расходомеры (эти устройства не обязательно устанавливать, но они делают пользование котлом более простым и безопасным)

Поэтапное описание установки

Специалисты не советуют проводить установку и обвязку пеллетных котлов отопления по схемам из интернета новичкам, никогда до этого не имевшим дело с отопительными и водопроводными системами. Но знание того, как проводится монтаж и какие нюансы важно соблюдать в работе, позволит проконтролировать работу подрядчиков.

Установка системы проводится по следующей схеме:

  1. Монтаж главного оборудования:
  • Установка котла в обустроенном месте.
  • Установка топливного бункера в стороне от котла.
  • Установка в бункере шнековых податчиков пеллет.
  • Фиксация трубы податчика пеллет хомутами.
  • Установка горелка, приемной трубы и шланга.
  1. Обвязка пеллетного котла.
  2. Заполнение системы в соответствии с указанным рабочим давлением.
  3. Подсоединение к дымоходу. Сечение дымохода должно соответствовать сечению дымоотводящего патрубка котла. Естественная тяга должна быть не менее 12 Па.
  4. Установка дополнительных элементов вроде предохранительных клапанов (они не обязательны, но повышают удобство и безопасность пользования).
  5. Подсоединение к электросети. При повышенном риске регулярных отключений электроэнергии рекомендуется дополнить систему подходящей моделью ИБП.

Внимание: в статье приведена общая схема монтажа. Детали установки могут отличаться в зависимости от особенности конкретной модели. Более подробная схема дается в инструкции, которая должна обязательно выдаваться при покупке котла.

ПРИМЕРЫ ИЛЛЮСТРАЦИЙ ПО ТЕМЕ:

Установка пеллетного котла своими руками

Установка основы котла, топливного бункера

Установка пеллетного котла своими руками

Два варианта подсоединение к дымоходу

Схема обвязки с фото

Процесс подключения устройства к горячему водоснабжению и сетям распределения осуществляется поэтапно, с соблюдением ряда правил. Схема обвязки пеллетного котла для каждой модели может немного отличаться. Ниже приведена общая инструкция (обвязка делается после монтажа основной конструкции и подключения горелки):

  • Монтаж бойлера и расширительного бака.
  • Проводка труб.
  • Монтаж системы устройств поддержания обратного потока (два крана-манометра, циркуляционный насос, термоголовку).
  • Установка и регуляция системы рециркуляции воды (для этого ставятся трехходовые клапаны и гидрострелки).
  • Монтаж воздухоотводных клапанов. Рекомендуется устанавливать несколько таких клапанов, на равном удалении друг от друга.
  • Установка коллекторов (то есть отрезков труб с отводами). Они подсоединяются к объектам-«потребителям», которыми могут являться радиаторы в комнатах, змеевики в ванных помещениях, теплые полы.
  • Монтаж дополнительного оборудования: манометров, предохранительных клапанов, расходомеров.

ПРИМЕРЫ ИЛЛЮСТРАЦИЙ:

Установка пеллетного котла своими руками

Вариант 1

Установка пеллетного котла своими руками

Подключение котла к системе отопления

Установка пеллетного котла своими руками

Установка пеллетного котла с бойлером косвенного нагрева

Установка пеллетного котла своими руками

Пример обводки на фото

Установка пеллетного котла своими руками

Фото 2

Подключение и настройка

После того, как установка котла завершена, можно осуществить тестовое включение и проверку. Для этого необходимо сделать следующие шаги:

  • Подключить кабель к электропитанию.
  • Поместить вручную пеллеты в топливный отсек (бункер).
  • Включить котел, загрузить пеллеты из бункера в горелку (это делается нажатием соответствующих клавиш на приборной панели).
  • Проверить на панели, что загорелись все индикаторы: включения устройства, запуска горелки, наличия пламени, установки таймера, работы шнека, внутреннего вентилятора, насоса.
  • Убедиться в наличии нормальной тяги и герметизации всех стыковочных элементов котла.

По умолчанию включается автоматическая заводская настройка пеллетных котлов. Специалисты не советуют на них надеяться и при первом подключении проверить все параметры. Они все отображаются на дисплее. Там же можно производить корректировку и смену режимов.

При необходимости на панели можно настроить пеллетный котел под свои требования: изменить расход топлива, время работы, мощность оборудования. Важно отрегулировать подачу пеллет шнеком из бункера (он должен постоянно находиться на уровне верхнего края или чуть ниже).

Типичные ошибки

Если пренебрегать правилами установки, то уже при первом запуске устройства возникнут проблемы. Самыми распространенными ошибками монтажа являются:

  • Слишком быстро появляется нагар, котел плохо дает тепло, хотя все настройки на панели выставлены правильно. Причина: при монтаже проигнорировали установку установкой системы контроля за уровнем нагрева обратной воды. Это серьезная ошибка, которая может в скором времени привести к выходу отопительной системы из строя.
  • Возникает слишком много конденсата. Причина может быть в том, что температура в помещении ниже +10 градусов. Это создает резкие температурные перепады при включении-выключении устройства. Если конденсат образуется под котлом, то значит, его поставили на неправильное основание (ситуацию исправит теплоизоляция пола).
  • Возникает утечка пиролизных газов. Причина: при монтаже не была обеспечена герметизация котла, топливного бункера, дымохода.
  • Котел коптит, в зольнике остаются несгоревшие до конца пеллеты. Причина: установлены некорректные настройки, требуется повторная наладка системы.
  • Горелка регулярно гаснет. Причина: в помещении не обустроено приточное вентиляционное отверстие, устройству не хватает кислорода.

Вывод

Установка пеллетного котла – процесс сложный и требует большой внимательности. От правильности монтажа и настройки зависит работоспособность и безопасность устройства. Вот почему при отсутствии нужных навыков работ с подключением отопительной и водопроводной системы, лучше доверить это дело специалистам.
