Схема трехходового клапана для отопления с терморегулятором: классификация и особенности выбора

Современное отопление состоит не только из котельного оборудования, трубной магистрали и батарей. В его состав входят элементы, которые можно назвать общим определением запорно-регулирующая арматура. Это неотъемлемая часть системы. Каждый из них важен для изменения температурного режима теплоносителя. Особую роль играет трехходовой клапан для отопления с терморегулятором. Схема подключения может быть выполнена разными способами, но принцип функционирования один: регулирование или смешивание теплоносителя.

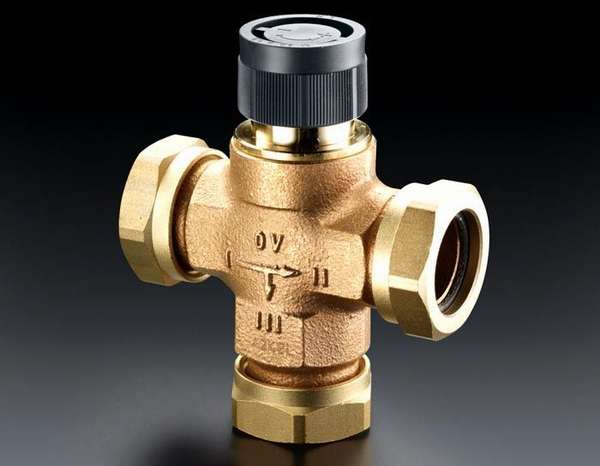

Трехходовой клапан для отопления с терморегулятором: схема

Содержание

Для чего необходимо регулировать тепловой поток в системе отопления?

Во время составления проекта отопления дома необходимо выполнить расчет тепла, благодаря которому подбирается оптимальная производительность оборудования, мощность магистрали и тепловое равновесие во всем доме. В процессе функционирования режим может меняться вследствие многих причин:

  • изменение температуры на улице,
  • солнечная активность,
  • порывы ветра,
  • тепловые излучения от бытовых приборов.

В результате происходит нарушение расчетного температурного баланса. Но нельзя же снять или заглушить отдельные секции отопительных батарей. Чтобы исключить такую ситуацию требуется установка дополнительных элементов, с помощью которых регулируется температура теплоносителя.

Читайте также:  Как выбрать дверцу для печи со стеклом?

К достоинствам трехходового смесительного клапана можно отнести:

  • простой монтаж,
  • долгий срок эксплуатации,
  • функциональные особенности,
  • практичность,
  • возможность самостоятельного изменения температуры жидкости.

Из отрицательных моментов нужно выделить: высокую стоимость и невозможность функционирования с загрязненными потоками

Назначение трехходового клапана для отопления с терморегулятором: сферы применения

Трехходовой клапан с термоголовкой – основной элемент запорной арматуры для отопительной магистрали. По принципу действия он предназначен для смешивания или разделения потоков теплоносителя:

  • разделительная арматура – применяется для распределения жидкости одновременно в нескольких направлениях. Кран включают в системы водозабора индивидуального дома или промышленных предприятий,
  • смесительная арматура направлена для перемешивания жидкости с целью организации эффективной терморегуляции. Кран имеет 2 отверстия для входящих потоков и 1 – для выходящего.

Основная цель изделия – обеспечение непрерывной циркуляции жидкости во всей отопительной магистрали для поддержания одинаковой комфортной температуры теплоносителя и обеспечения равномерного обогрева помещения.

Трехходовой смесительный клапан рекомендуется устанавливать при монтаже теплого пола. С иго помощью контролируется температурный режим, перегрев покрытия невозможен.

Принцип работы смесителя в отопительной системе

Предел регулировки теплового потока

Важно знать, что принцип функционирования узла позволяет регулировать работу батареи в определенных границах. Предельные нормы зависят от технических параметров изделий. Каждый радиатор имеет свою максимальную теплоотдачу. Уточнить ее можно в паспорте производителя на установку.

Устройство и принцип работы трехходового клапана в системе отопления

Внешне узел напоминает тройник. В его составе:

  • 2 входных отрезка трубы (патрубка),
  • 1 выпускной патрубок.

Принцип работы трехходового крана состоит в распределении, переключении, смешивании теплоносителя. С его помощью можно регулировать,какой из двух потоков поступит на выход, и в какой пропорции они будут перемешиваться.

Конструкция крана состоит из следующих деталей:

  • латунный (или нержавейки, или полимеров) корпус,
  • шаровой запорный узел со сквозной перфорацией на стенках,
  • 2 кольца (седла) из тефлона служат для фиксации затвора, в некоторых моделях они отсутствуют,
  • ручка-бабочка,
  • шпиндель необходим для соединения запорного крана и привода. Он передает крутящий момент на затвор,
  • уплотнительные детали для обеспечения герметичности узла.

Затвор можно устанавливать в следующих режимах:

  • полное перекрытие подачи теплоносителя,
  • смешивание жидкости,
  • разделение потока теплоносителя между двумя выходами,
  • перенаправление движения потока.

Трехходовой кран в разрезе

Трехходовой клапан для отопления с терморегулятором: схема и основные функции

Несмотря на внешнюю схожесть с тройником, клапан выполняет совершенно другие функции. Узел, дополненный термоголовкой, является основным элементом запорной арматуры.

Поддержание комфортной температуры

Для поддержания комфортной температуры воздуха нужно управлять отоплением. Это можно выполнить двумя способами. В любом случае необходимы манипуляции с потоками теплоносителя. Термосмесительные клапаны рекомендовано устанавливать в домах с теплыми полами

Качественное изменение свойств радиаторов

Для регулирования качества теплоносителя нужно теплогенератор перевести в облегченный режим функционирования (к батареям подается холодный поток).

Это следует знать!В условиях частного дома можно изменить режим в котельном оборудовании. В городских многоэтажках остается лишь регулировать температуру в батарее.С помощью смесителя можно поддерживать комфортный микроклимат

Количественная регулировка теплового потока

Если никак нельзя изменить температуру теплоносителя, следует упорядочить количество жидкости при помощи регулирующего трехходового клапана. Через трубопровод будет проходить меньшее количество потоков, следовательно, уменьшится температура воздуха в помещении.

Таким устройством является трехходовой клапан с терморегулятором. С его помощью можно ограничить (увеличить) количество жидкости, которая проходит через отопительную систему. Иными словами, через батареи будет проходить меньшее (большее) количество теплоносителя, соответственно будет изменяться температурный баланс помещение.

Можно установить по отдельности регулятор на батарее и трехходовой узел, но для увеличения эффективности рекомендуют устанавливать смеситель с терморегулятором.

Схема разделения потоков

Типы исполнительного механизма трехходовых клапанов

Тип исполнительного механизма Принцип функционирования Как устроено
Седельные Дополнены стержнем, который совершает поступательные движения вверх / вниз. Седло внутри узла перекрывается конусом, закрепленным на конце стержня.
Поворотные Дополнены вращающимся шаром (сектором) Провод прокручивает штоковый элемент, побуждая шар с проемом открывать или перекрывать движение теплоносителя между патрубками.

Поворотный смеситель

Типы приводов трехходовых клапанов

Узел внешне схож с обычным тройником, сверху которого установлен клапан. Принцип функционирования основан наповоротном режиме вентиля,который изменяет или перекрывает два потока.

По типу управления привод может быть:

  • регулируемым вручную,
  • электрическим,
  • термостатическим.

Принцип функционирования каждого из них имеет отличия. Ручное управление осуществляется при помощи барашков (поворотных ручек). Для того, чтобы изменить температурный режим, необходимо повернуть кран в нужное положение. Большой минус – неравномерность теплоносителя и долгое по времени прогревание отопительной системы. Принцип функционирования не позволяет постоянно регулировать кран вручную для достижения комфортного температурного баланса.

Трехходовой смеситель с сервоприводом

Трехходовой термостатический клапан

Данное изделие дополнено терморегулятором – газом или специальной жидкостью. Термостат находится в определенной полости внутри узла. Он реагирует даже на самые малые колебания теплоносителя.

При повышении температуры термостат расширяется и приводит в движение поршневую систему, которая прекращает доступ к горячим потокам.

Это важно!Перед установкой узла с терморегулятором необходимо его настроить предельно точно: выставить температурные пределы, благодаря которым будет регулироваться нагрев жидкости в системе отопления.

Основное достоинство изделия – абсолютная автономная работа.

Трехходовой термостатический клапан

Трехходовой клапан с электроприводом

Данный клапан оборудован сервоприводами электронным блоком управления, благодаря которым происходит контроль и регулирование температурного режима теплоносителя в магистрали отопления. Основной плюс такого управления – поддержание заданных параметров в автономном режиме.

Принцип работы следующий: электронный блок измеряет температуру теплоносителя на выходе, анализирует и дает команду на привод через контроллер, который, изменяя свое положение, регулирует количество холодного и горячего потока в системе.

Трехходовой термостатический клапан с электроприводом

Разновидности терморегуляторов для радиатора

Установка терморегуляторов возможна на проходных пробках батареи. С их помощью частично или полностью перекрывается подача жидкости к изделию. По такому же принципу работает и кран, оснащенный терморегулятором. Достаточно выставить параметры один раз, функционирование всей системы в последующем будет идти в заданном режиме. Особой точностью и функциональностью обладают электронные узлы.

Это следует знать! Терморегулятор не может изменить первоначальные данные оборудования в отношении мощности. Однако с его помощью можно создать оптимальный температурный баланс и комфортный микроклимат в помещении.Терморегулятор, установленный на радиатор

Принцип работы терморегулятора

Классификация по способу управления температурой потоков

Тип управления Принцип работы Достоинства Недостатки
Механический Основной принцип работы терморегулятора основан на физических свойствах температурного агента (газа или жидкости) внутри головки расширяться под температурным воздействием.



Для работы достаточно повернуть ручку с делениями и установить на необходимую температуру.
Это самое простое и надежное устройство. Для его работы не требуется подключение внешнего питания. Может быть погрешность, низкая функциональность
Электронный Управление температурой полностью автоматизировано.



Данные выводятся на панель.



Управление над движением стержня осуществляется микропроцессором.



Прибор работает на батарейках.
Можно самостоятельно установить комфортную температуру и привязать ее ко времени. Большие габариты, необходимо отслеживать заряженность батарей и высокая стоимость

Конструкция терморегулятора

Преимущества и недостатки трехходовых клапанов с терморегулятором и электроприводом

Трехходовой кран рекомендуется устанавливать в домах с твердотопливными котлами. Это связано с выпадением в начале топки конденсата. Клапан отсекает холодные потоки. В то же время подогретый теплоноситель запускается по короткому контуру.

В качестве привода в таких узлах может использоваться электрический магнит или электромотор. К достоинствам арматуры, дополненной электроприводом можно отнести точную регулировку температуры потока. Однако вследствие того, что при любом положении штока движение жидкости не прекращается, увеличиваются затраты на электроэнергию и расход теплоносителя.

Схема подключения трехходового клапана в систему с твердотопливным котлом

Как правильно выбрать трехходовой клапан

Перед выбором трехходового крана важно ознакомиться с принципом его функционирования и определиться с типом изделия. Кроме этого, следует обратить внимание на производителя. На рынке сантехнической продукции много низкокачественных аналогов неизвестных изготовителей. Ремонт отопительной системы и последствий будут дорого стоить. Поэтому в данном случае экономия неуместна.

Ключевые моменты, на которые следует обратить внимание при покупке:

  • медная и латунная арматура имеет больший срок эксплуатации,
  • кран с ручным управлением более надежен, чем электронный. Однако и функциональность его значительно ниже,
  • электронный трехходовой клапан с приводом стоит значительно дороже, чаще выходят из строя. Основной плюс большой набор функций.

Трехходовой клапан из меди с приводом

Обзор моделей и производителей трехходовых кранов

Чтобы сделать правильный выбор, нужно сопоставить параметры различных моделей, уточнить сведения о производителе и сравнить цены.

Предлагаем небольшой обзор ведущих производителей.

Трехходовой клапан с электроприводом «Esbe»

Запорная арматура производителя «Esbe» отличается высоким качеством, точностью и доступной стоимостью. При изготовлении запорной арматуры используется специальный латунный сплав. Трехходовые клапаны оснащены сервоприводом.

Можно выделить образец VGR131 DN25 с электроприводом и – это показатель наивысшего качества производителя. Не все изделия дополнены серво- или электроприводом.

Трехходовой клапан «Esbe»

Трехходовые клапаны «Navien»

Изготовитель «Navien» известен в производстве котельного оборудования. Трехходовые краны производятся для регулирования потоков твердотопливного оборудования. Выпуск одним производителем «Navien» и трехходовых клапанов, и котлов- существенный плюс. Это гарантия эффективной работы всей системы отопления.

Трехходовой клапан «Navien»

Трехходовые клапаны «Danfoss»

Довольно популярный немецкий производитель «Danfoss» выпускает трехходовые краны с электроприводом, которые отличаются простотой в управлении, долговечностью и надежностью. Краны достаточно компактны. Самое главное, подобрать правильную модель, тогда и результат будет достигнут.

Кроме вышеперечисленных достоинств, можно отметить:

  • точность регулирования температурного режима,
  • устойчивость,
  • простое обслуживание,
  • работа полностью автоматизирована.

Трехходовой клапан «Danfoss»

Обзор цен

Перед тем, как отправиться в торговую точку за приобретением трехходового крана, нужно уточнить все технические моменты в отношении смесителя и отопительной магистрали. Кроме того, можно воспользоваться нашими советами, посмотреть отзывы о производителях.

Предлагаем обзор проверенных изготовителей и ориентировочную стоимость арматуры:

  • Шведский производитель «Esbe» предлагает краны от 3 900 руб,
  • «Honeywell» предлагает удобные и простые трехходовые клапаны для отопления с терморегулятором по цене от 5 500 руб,
  • «Valtec» вышел на рынок не так давно, но продукция зарекомендовала себя только с положительной стороны. Краны можно купить по цене от 3 500 руб,
  • смесители производителя «Danfoss» предлагает по цене от 3 550 руб,
  • изделия «Heimer» можно назвать лидерами в бюджетной линейке. Их можно купить от 2 000 руб.

Трехходовой клапан «Heimer»

Нюансы установки трехходового клапана в системе отопления

Для того, чтобы правильно установить трехходовой смеситель, важно знать некоторые нюансы, от которых будет зависеть бесперебойная и эффективная работа системы отопления.

К каждому изделию прилагается инструкция, необходимо четкое ее соблюдение во избежание неприятностей:

  • Согласно подсказкам на корпусе установить вентиль в правильное положение.

Символы на корпусе означают:

  1. А – прямой ход.
  2. В – перпендикулярный или байпасный ход.
  3. АВ – вход и выход объединены.

Маркировка на корпусе смесителя

  • Важно определить модель крана. От этого зависит, откуда теплоноситель в кран будет поступать,
  • В симметричной (Т-образной) схеме жидкость поступает в отверстия с торца и выходит после смешивания через центр,
  • в ассиметричной (L-образной) схеме теплый поток поступает через торцевое отверстие, охлажденный – снизу. После перемешивания теплоноситель выходит через второе торцевое отверстие.

Это важно! Привод или терморегулятор не должны располагаться снизу.

После этого необходимо подготовить систему отопления. Сначала перекрыть воду, затем проверить наличие в магистрали осадка, который может привести к порче смесителя. Для монтажа нужно выбрать удобное место с открытым доступом.

Особенности установки смесителяСхема подключения распределительного и смесительного клапана

Заключение

Польза, которую трехходовые клапаны с терморегулятором приносят отопительной магистрали, очень важна. Можно самостоятельно управлять температурой потока. Действие крана легко сравнить с бытовым смесителем, в котором воду делают горячее или прохладнее в зависимости от потребности. Перед приобретением нужно учитывать размер сечения, пропускную способность труб, дополнительную установку привода, с помощью которого управление осуществляется в автоматическом режиме.

Надеемся, что обзор был вам полезен. Присоединяйтесь к обсуждению данной темы в комментариях. Мы рады ответить на все ваши вопросы.

Для того, чтобы правильно установить трехходовой клапан, можно посмотреть видео:
