Раньше для кладки дымоходов приходилось выкладывать его до самого верха, затрачивая силы и дорогостоящие материалы. Установка сэндвич трубы на кирпичную печь значительно упростила выполнение этого цикла работ.
Что такое сэндвич труба?

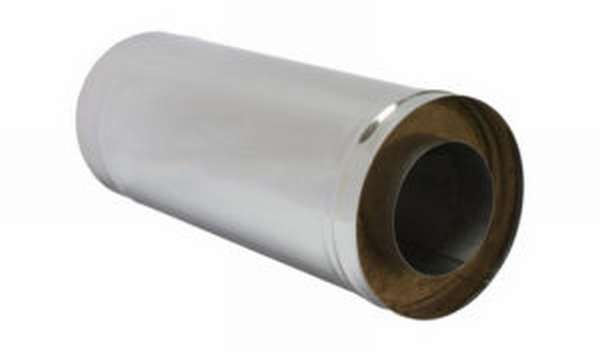

Сэндвич труба – это конструкция из труб большего и меньшего внутреннего диаметра и запрессованным между ними теплоизоляционным слоем. Такую конструкцию теперь можно легко собрать за день, без затрат на покупку дополнительного оборудования и инструментов.
Для обустройства систем вентиляции и удаления отработанных газов разработаны несколько вариантов конструкции и материалов. Сэндвич трубы могут применяться для прокладки внутренней трубы и наружных дымоходов.
Устройство
Сэндвич дымоходы для печей выполняются из отдельных деталей:
- Для поворотов, прохождения через перекрытия и выхода наружу используются фитинги.
- Для прокладки прямых участков устанавливают трубы из тонкой оцинкованной или нержавеющей стали.
- Для наружного слоя используется отдельная труба из стали или других материалов, толщина металла от 0,5 мм.
- Внутренняя деталь делается меньшего диаметра необходима для создания теплоизоляционного слоя.
- Для теплоизоляции используется базальт, минеральная вата и другие материалы.
Преимущества и недостатки
К достоинствам такого дымохода относится несколько характеристик:
- полностью устраняется возможность образования конденсата от разности температур при достаточном слое теплоизоляции,
- поток нагретых отработанных газов движется равномерно. Такая характеристика позволяет увеличить уровень тяги в топке,
- устраняется возможность травм и ожогов,
- возможность прокладки трубопроводов без слоя дополнительной теплоизоляции,
- внутренние поверхности гладкие, практически с зеркальной поверхностью. Это позволяет снизить возможность образования на стенках толстого слоя сажи, грязи, поэтому чистить такие дымоходы потребуется реже,
- возможность прокладки дымоходов от кирпичных труб с помощью таких деталей.
К недостаткам относится несколько пунктов:
- использование 2 слоев металла и теплоизоляции увеличивает массу конструкции,
- требуется организовывать много мест крепления трубопроводов.
Но такие недостатки, по мнению greendom74.ru, можно назвать достаточно спорными. Вес таких конструкций не превышает массу кирпичной трубы и никак не больше дымоходов из стальных, толстостенных труб. Но в сравнении с обычными, сэндвич трубы дороже.
Комплектующие дымоходной сэндвич-системы
Диаметр трубопровода зависит от мощности и типа печей. Трубопроводы несут основную нагрузку во внутренней части печи. Внутренний диаметр печи у3казывается в основных характеристиках печей или котлов. Затем, исходя из этих данных, подбирается наружный диаметр труб. 150 мм внутренний диаметр. В этом случае наружное сечение будет равно 210 мм.
Трубы из нержавеющей стали используются для обустройства дымоходов газовых котлов и печей, работающих на твердом топливе. Минимальный диаметр сэндвич деталей – 120 мм, максимальный до 200 мм. Для соединения прямых участков и поворотов используется несколько видов фитингов:
- отводы – для обеспечения поворотов под определенным углом,
- тройники – подсоединение к дымоходу отдельного участка вентиляции или другого нагревательного прибора,
- отрезок трубы с ревизией – чистка стенок от сажи и загрязнений,
- переходники – для соединения трубопроводов разных диаметров,
- шиберные задвижки или каглы – регулируют уровень тяги в топке,
- для предохранения от осадков и порывов ветра предусмотрена установка защитных устройств – флюгера «Термо», конусов или простых грибков.
Как выбрать металлический сэндвич-дымоход?
Для ответа на вопрос: можно ли ставить сэндвич трубу сразу на печь, важно учитывать все критерии выбора деталей. Однозначно можно ответить только при покупке деталей без документов от фирмы производителя. В этом случае, ни покупка, ни установка таких дымоходов не рекомендуется. Внимательно изучаем основные характеристики:
- материал. Качество и марка стали – от этих характеристик зависит долговечность металлических дымоходов при нахождении в агрессивной среде. На поверхностях не должно быть царапин и других повреждений защитного слоя на стальных деталях,
- минимальный уровень нагревания. Эти показатели должны находиться в пределах 5000-7500,
- тип и толщина слоя теплоизоляции,
- для агрегатов, работающих на твердом топливе, подбираются детали с лазерным продольным швом. Для котлов, работающих на газе, используют трубы, соединенные методом катания. В первом случае, дымоходы выполняются из нержавеющей стали. Во втором применяют латунь, полиэстер или оцинковку, для изготовления наружного слоя.
Оценка качества материалов изготовления
В этом вопросе многое зависит от возможностей покупателей. Можно купить трубы по цене 200 руб. за погонный метр или готовый набор за 30000-50000 р. Оптимальный недорогой вариант – внутренний слой из нержавейки, наружный выполнен из оцинкованной стали.
Для оценки качества потребуется измерить толщину металла и слоя теплоизоляции, особенно при продаже продукции известного бренда по смешным ценам. Такие детали могут делаться из тонкой стали и с малым слоем изоляции.
Сэндвич труба для дымохода печи не должна иметь повреждения защитного слоя, особенно на внутренней поверхности. Но лучше перед походом в магазин зайти на форумы и изучить отзывы о продукции разных производителей и только после этого отправляться за покупками.
Тип утеплительного материала
В этой категории применяется минеральная вата или базальтовый утеплитель. Но базальтовые утеплители не выдерживают высокие температуры газов, поэтому для этих целей применяют минеральную вату.
Диаметр дымоходного канала и толщина утеплителя
Определимся с толщиной слоя теплоизоляции:
- слой утеплителя, толщиной 30 мм устанавливается на дымоходах газовых котлов со средней или малой мощностями. Температура отработанных газов – до 2500,
- толщина 50 мм – такие трубы устанавливаются на все виды котлов и печей при условии непосредственного вывода трубы на улицу возле отопительного прибора. Температура газов – до 4000,
- трубы со 100 мм слоем теплоизоляции используются при обустройстве всех видов печных агрегатов и котлов, работающих на всех видах топлива. Температура газов до 8500.
Самые ходовые сечения дымоходов, используемые многими производителями печей и котлов 120 – 200 мм. выпускаются детали сечением 50-80 мм, но это скорее для походных печей небольшой мощности.
Производители и цены
По отзывам покупателей и строителей, рекомендуется покупать продукцию нескольких отечественных и зарубежных производителей:
- Компания «Балтвент» выпускает только качественные трубы и фитинги, благодаря проверке качества на протяжении всего цикла производства и практически полной автоматизации. Налажен выпуск стальных, нержавеющих и эмалированных деталей дымоходов.
- Завод «Вулкан» специализируется на производстве деталей дымоходов для всех видов печей, каминов и котлов. Такие конструкции, дополнительно оснащаются водогрейным устройством, которое устанавливается непосредственно на дымоход.
- Итальянский производитель «Буфилл» выпускает вентиляционные устройства на протяжении столетия. Товар сертифицирован и соответствует всем требованиям СНиПа и ППБ.
- Российская компания «Феррум» выпускает детали для мощных установок, работающих на газе и твердом топливе.
- Фирма «Теплов и Сухов» производит сэндвич дымоходы для бань, частного и многоквартирного строительства.
Цена на сэндвич трубы для печи зависит от множества факторов. Для расчета конструкции частного дома, за основу принимается длина дымохода в 5 м. В среднем, качественные детали или полный комплект от ведущих производителей обойдется в 20000 рублей.
Но можно найти в интернете трубы, стоимость которых всего 280 р за погонный метр. Поэтому рекомендации и выбор зависят от суммы, которую вы готовы затратить на покупку деталей. Причем, если вам понадобятся сэндвич трубы под цвет вашей крыши, такая покупка изначально будет стоить дороже на 20%.
Как установить сэндвич трубу на кирпичную печь?
Работа несложная, но требующая знания техпроцесса выполнения основных операций.
Выбор схемы установки дымохода
В этом вопросе важно учитывать несколько правил обеспечения защиты от пожаров:
- трубы, проходящие возле стен или через конструкцию крыши, перегородки или перекрытия должны дополнительно обеспечиваться слоем тепло и гидроизоляции,
- запрещается монтировать трубы со слоем теплоизоляции непосредственно к печи.
Используется 2 основные схемы:
- По дыму. Здесь стыки расположены так, чтобы исключить выход отработанных газов в помещение. Верхняя труба вставляется в нижнюю деталь и не иначе. В этом случае дым свободно проходит по трубам, края труб идут по ходу движению газов.
- По конденсату. В этой схеме трубы устанавливаются наоборот, чтобы стекающий конденсат не мог попасть под вставленный край трубы. Нижняя труба вставляется в верхнюю, и влага свободно стекает в топку.
Опытные печники советуют делать комбинированную схему дымохода. Внутренняя часть выполняется по конденсату. А наружную делают по дыму. Соединения можно выполнить фланцевым или байонетным.
Требования
Печная труба сэндвич из нержавейки или с эмалированными поверхностями должна устанавливаться с учетом всех перечисленных требований. В дополнение отметим:
- все детали дымохода должны быть надежно закреплены хомутами с саморезами,
- высокие наружные трубы обязательно закрепляются с помощью специальных растяжек,
- минимальная высота козырька дымохода над коньком крыши от 1 м,
- при выходе на крышу и прохождении труб сквозь перекрытия рекомендуется использовать специальные муфты с дополнительным слоем теплоизоляции,
- места прохода на крышу и через перекрытия надежно защищаются от прохода воды и холодного воздуха,
- толщина слоя изоляции должна соответствовать характеристикам и мощности печи.
Материалы и инструменты
Предварительно подготовим полный набор инструментов:
- 3-5 метровую рулетку,
- строительный уровень,
- болгарку или электролобзик с пилкой по металлу и дереву,
- набор слесарных инструментов,
- хомуты и саморезы для крепления деталей дымохода,
- дрель с набором сверел,
- трубы и фитинги,
- материалы для дополнительного слоя тепло и гидроизоляции.
Инструкция по монтажу
Для общего понимания представим оптимальную схему монтажа сэндвич трубы для печи:
Сборку внутренней конструкции проводят в несколько этапов:
- К печам трубопровод подсоединяется с помощью специальных фитингов. При условии потребности оборудования горизонтального участка, его монтируют в первую очередь.
- Отрезки труб и фитинга надежно обжимаются хомутами и закрепляются к стенам или потолку. Порядок стыковки труб в помещении менять запрещено.
- Если горизонтальный участок длинный, устанавливаем посередине патрубок с ревизией для прочищения каналов. Выдерживаем уклон в сторону спускного устройства от котла для не допущения попадания воды в печь.
- На каждый метр длины выдерживаем уклон в 20-30 мм. Возле места соединения с вертикальной трубой и местом прохода дымохода через плиту перекрытия устанавливаем тройник с раструбом для соединения с вертикальным участком и выпуском для конденсата.
- Для прохода сквозь плиты перекрытия из пожароопасных материалов устанавливаем специальную муфту и проводим через нее трубу вертикального участка.
Это самая сложная и ответственная операция при монтаже дымоходов. Для этого потребуется выполнить несколько правил:
- вырезаем в месте прохода дымохода отверстие по диаметру специальной муфты,
- обрабатываем деревянные детали крыши огнестойкими пропитками,
- устанавливаем и закрепляем проходной узел в месте прохода. Если отверстие сделано с большим запасом укладываем слой теплоизоляции и уплотняем стыки герметиком,
- сверху укладывается слой гидроизоляции, все стыки обрабатываются специальными уплотнителями и герметиками и сверху укладываем слой шифера или другого основного покрытия крыши,
- соединяем трубы и выводим высоту дымохода над коньком 1 м,
- стыки обжимаем хомутами и при большом вылете труб крепим их к покрытию с помощью тросовых растяжек,
- наверху трубы устанавливаем специальный защитный козырек.
- установка дымохода из сэндвич трубы готова.
Особенности монтажа снаружи
Эта работа незначительно отличается от установки внутридомового трубопровода. Но при наличии нескольких нагревательных приборов система позволит использовать общую вентиляцию для вывода отработанных газов.
Такая работа потребует использовать профессиональный инструмент и строго выдерживать углы отклонения трубы, поэтому лучше доверить ее профессиональным монтажникам отопительных приборов и систем вентиляции.
Так же можете изучить эту схему сборки:
Уход за системой
Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:
- Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
- Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.
Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.
Вывод
Использование сэндвич труб для строительства системы удаления газов – это оптимальное решение по соотношению цены и качества при соблюдении всех рекомендаций по выбору и монтажу труб. Даже высокая цена качественных деталей при самостоятельном монтаже дымохода позволит сэкономить средства семейного бюджета. Главное ответственно относится к работе и в доме всегда будет тепло и комфортно.
