Расчет радиаторов отопления: по площади, по объему, в зависимости от температурного режима

Каждый человек хотя бы раз в жизни сталкивается с проблемой организации отопления своего жилища. Это может быть связано со строительством дома, ремонтом приобретенной квартиры или необходимостью исправления уже существующей системы отопления.

Технология пайки ПВХ-труб позволила отказаться от коммуникаций, выполненных с использованием стальных конструкций. Эта технология также сделала возможным отказ от трудоемких процессов газосварки, позволила выполнять многие работы по водоснабжению, отоплению и водоотведению своими силами.

Если возникает необходимость выполнить работы по отоплению помещения своими руками, встает вопрос о том, как произвести расчет радиаторов отопления. Для этого потребуется решение сложного комплекса задач, среди которых выбор схемы отопления, определение подходящего материала радиатора, оценка помещения и многие другие факторы, влияющие на конечный результат расчета.

Верность принятых решений будет ясна при начале эксплуатации системы в отопительный период. Как избежать ненужных затрат и обеспечить комфорт в помещении в холодное время года, а также какие факторы нужно учесть, проектируя систему отопления, рекомендуется выяснить заблаговременно.

Как рассчитать количество радиаторов

Расчет количества радиаторов отопления можно сделать тремя способами:

  1. Определение необходимой системы отопления исходя из площади отапливаемого помещения.
  2. Расчет нужных секций радиатора исходя из объема помещения.
  3. Наиболее сложный, но в тоже время самый точный метод расчета, который учитывает максимальное число факторов, влияющих на создание комфортной температуры в помещении.

Прежде чем остановиться на вышеприведенных способах расчета, нельзя обойти вниманием и сами радиаторы. Их способность передать тепловую энергию носителя окружающей среде, а также мощность, зависят от материала, из которого они изготовлены. Кроме того, радиаторы отличаются по стойкости (способности противостоять коррозии), имеют разное максимально допустимое рабочее давление и массу.

Так как батарея состоит из набора секций, необходимо учитывать виды материалов, из которых изготавливают радиаторы, знать их положительные и отрицательные качества. От выбранного материала будет зависеть, сколько секций батареи потребуется установить. Сейчас можно выделить 4 вида радиаторов отопления, представленных на рынке. Это чугунные, алюминиевые, стальные и биметаллические конструкции.

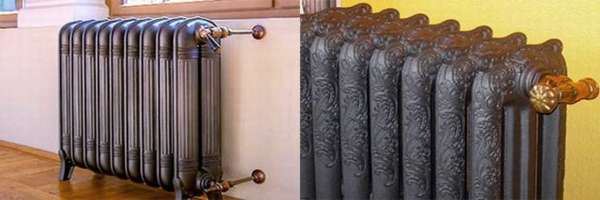

Чугунные радиаторы прекрасно аккумулируют тепло, выдерживают высокое давление и не имеют ограничений по виду теплоносителя. Но при этом они отличаются большим весом и требуют особого внимания к крепежу. Стальные радиаторы имеют меньшую массу по сравнению с чугуном, работают на любом давлении и являются самым бюджетным вариантом, но коэффициент теплоотдачи у них ниже, чем у всех остальных батарей.

Алюминиевые радиаторы прекрасно отдают тепло, они легкие, имеют приемлемую цену, но плохо переносят высокое давление отопительной сети. Биметаллические радиаторы взяли лучшее от стальных и алюминиевых радиаторов, но цену имеют самую высокую среди представленных вариантов.

Считается, что мощность одной секции чугунной батареи равна 145 Вт, алюминиевой 190 Вт, биметаллической 185 Вт и стальной 85 Вт.

Большое значение имеет способ, при помощи которого конструкция подключена к отопительной сети. Расчет мощности радиаторов отопления напрямую зависит от способов подачи и отвода теплоносителя, и этот фактор тоже влияет на количество секций радиатора отопления, необходимых для нормального обогрева заданного помещения.

Расчет на площадь

Этот метод можно назвать самым простым, усредненным способом расчета нужного числа батарей в помещении. Он позволяет быстро определить нужное число секций радиатора отопления.

Расчет по площади подразумевает, что в стандартном жилом помещении, расположенном в средней климатической зоне, на 1 м² площади необходимо 100 Вт тепловой мощности. Путем перемножения площади помещения на необходимую теплоотдачу получаем общую мощность батареи, которую нужно установить в этой комнате.

Определившись с материалом, из которого будет изготовлена конструкция, и зная мощность одной секции, можно легко вычислить необходимое количество. К примеру, для отопления помещения площадью 24 м² нам понадобится: 24 м² х 100 Вт/190 Вт (мощность одной алюминиевой секции) = 2400/190 = 12,63 секции алюминиевого радиатора. Округление всегда проводим в большую сторону и получаем 13 секций в батарее.

Производитель указывает вес одной секции, объем теплоносителя в ней и линейные параметры. Из этих данных определяются габаритные размеры самой батареи и ее масса, но при этом нужно приплюсовать вес рабочего теплоносителя.

Необходимо учитывать, что расчет мощности на квадратный метр помещения не отличается высокой точностью. Разная высота потолков подразумевает и разный объем воздуха, который потребуется нагреть. Чтобы учесть эту величину, лучше использовать следующий метод расчета.

Расчет по объему помещения

Этот метод учитывает большее число параметров, но в результате тоже дает усредненные показатели. Он строится на норме СНиПа, согласно которой на обогрев 1 м³ помещения необходим 41 Вт тепловой мощности батареи отопления.

Перемножив высоту потолков комнаты на ее площадь и полученную величину умножив на 41 Вт, можно получить требуемую мощность батареи. После выполнения подсчетов согласно вышеприведенной формуле и выбора материала, из которого изготовлена секция радиатора, определяют нужное значение.

Пример расчета

Перечисленные методы не учитывают индивидуальные особенности каждого дома, климатическую зону, способ монтажа батареи и другие важные факторы, которые могут существенно повлиять на конечный результат. Если необходимо точно определить мощность радиатора отопления, требуется учесть поправочные коэффициенты, которые содержат в себе эти факторы. Для выполнения расчета рекомендуется использовать следующие поправочные коэффициенты:

  1. А1 учитывает теплопотери через окна помещения. Величина коэффициента А1 колеблется в пределах от 1,27 до 0,85, где первое значение соответствует стандартному окну с двумя стеклами, а 0,85 пластиковому окну с тройным стеклопакетом.
  2. А2 учитывает теплопотери через стены помещения и зависит от материалов стен. А2 принимаем равным 1,27 при низкой теплоизоляции и 0,85 при хорошей. Единица будет соответствовать средней степени потери тепла через стены.
  3. А3 учитывает климатическую зону и низкую температуру окружающей среды. Этот коэффициент находится в пределах 1,5 (зимы с температурами -40 °С и ниже) и 0,7 (температура зимой не падает ниже -10 °С).
  4. А4 учитывает процент остекления относительно общей площади всех наружных стен помещения. Значения этого коэффициента лежат в диапазоне от 1,2 (50% окон) до 0,8 (окна занимают 10% площади внешних стен).
  5. А5 эта величина учитывает число наружных стен в одном помещении. 1,1 одна стена и 1,4 четыре стены помещения, которые контактируют с открытым пространством.
  6. А6 позволяет учесть температуру помещения, находящегося сверху. Если величина 1,0 это неотапливаемое помещение, а 0,8 хорошо отапливаемая жилая квартира.
  7. А7 т. к. общая формула будет базироваться на расчете необходимых секций радиатора на единицу площади, то данный коэффициент учитывает высоту отапливаемого помещения. При высоте потолков 2,5 м принимаем поправочный коэффициент, равный 1,0. При высоте в 3,2 м он равен 1,1, а при высоте свыше 4 м 1,2 и более.

Конечная формула точного расчета тепловой мощности, необходимой для обогрева помещения, будет выглядеть так: P= S*100*A1*A2*A3*A4*A5*A6*A7, где

  • P тепло в Вт, необходимое для обогрева помещения,
  • 100 число Вт на единицу площади (Вт/м²),
  • А1-А7 поправочные коэффициенты.

Расчет мощности батарей в комнате панельного многоэтажного дома в средней полосе РФ при площади 20 м² и одном стандартном пластиковом окне будет выглядеть так: Р=20 *100*1*1,15*1*1*1,1*0,8*1=2024 Вт.

Если в данную комнату планируется устанавливать чугунные радиаторы, то 2024 Вт / 145 Вт = 13,9 шт., округляем до 14 шт.

Возможна ли экономия

Организация отопления в доме дело затратное, но сэкономить при расчете секций возможно. Вышеприведенные методы используют усредненные данные по мощности одной секции. Большой ассортимент радиаторов отопления от разных производителей и разница в типоразмерах могут сильно повлиять на нужное количество батарей. Для этого надо уточнить в магазине паспортную мощность нужного образца и использовать в расчете указанные данные.

Существенная экономия возможна при выборе рационального подключения батареи к системе отопления. Указанные паспортные величины подразумевают КПД собранной батареи 100%, а в реальности разные виды подключения могут существенно снизить этот показатель.

При учете максимально точных данных по отапливаемому помещению и характеристик от производителя по указанному виду батареи можно рационально использовать финансовые вложения, избежав приобретения лишних секций радиатора.
