Простой способ изготовления пиролизной печи из бочки своими руками

Пиролизную печь из бочки легко изготовить своими руками. Для начала изучите принцип работы этой печи, а чуть ниже дана простая инструкция по изготовлению.

Принцип работы

Простой способ изготовления пиролизной печи из бочки своими руками

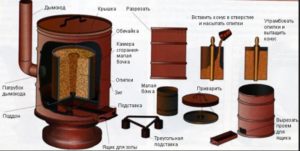

Фото №1: Устройство и принцип работы пиролизной печи из бочки

Материалы и инструменты

Найдите следующие материалы:

  • Железная бочка 200 литров — 1 шт.Простой способ изготовления пиролизной печи из бочки своими руками
  • Листовой металл для перегородок — 0,5 м2.
  • Отрезные круги для «болгарки».
  • Труба металлическая диаметром 100 мм.
  • Вентилятор.
  • Электроды.

Из инструментов понадобятся:

  • Сварочный инвертор.
  • Угловая шлифовальная машинка.
  • Дрель.
  • Сверла.
  • Прочие инструменты.

Инструкция по изготовлению

Вот чертеж с размерами для работы:

Простой способ изготовления пиролизной печи из бочки своими руками

Фото №2: Размеры и общий вид пиролизной печи из бочки

  1. Отрежем дно у бочки, изготовим крышку нужного размера и поршень.
  2. Разметим место расположения топливного отсека и камеры сжигания газов.
  3. Установим нужные перегородки (см. фото №2).
  4. Монтируем дверцы.
  5. Монтируем поршень для притока воздуха с грузом на конце (усиленная металлическая пластина толщиной 20 мм).
  6. Привираем дымоход, предварительно вырезав нужное отверстие в стенке баллона.
  7. Тщательно герметизируем все стыки.
  8. Протапливаем печь, чтобы выгорела вся старая краска.
  9. Красим печь жаропрочной эмалью.

Печь готовка к работе.
