Переходим на современные источники света: светодиодная лента 12 Вольт

Лампы накаливания постепенно уходят в прошлое, как и люминесцентные светильники. Сегодня никого не удивить мягкой подсветкой с функцией регулировки или основным освещением на световых диодах, что неудивительно. Такие приборы более долговечны и менее энергозатратны. В этой статье поговорим о том, что такое светодиодная лента 12 Вольт, какие виды существуют. Стоит рассмотреть характеристики и способы расчётов длины. Однако самое главное — понять, каковы области её применения и особенности подключения к сети. Редакция Seti.guru подготовила специальный обзор на эту тему.

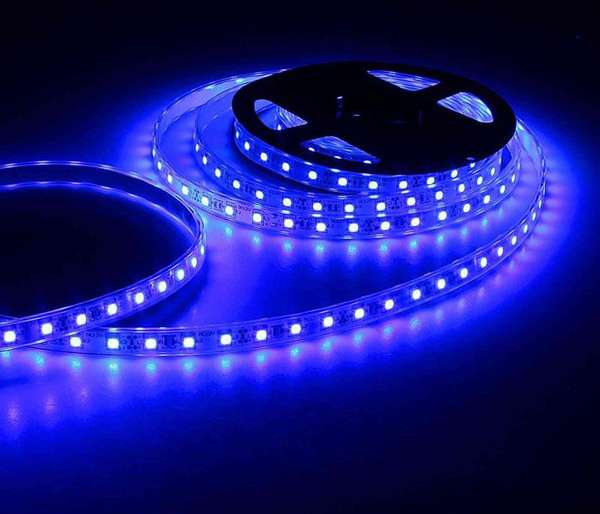

Светодиодная лента 12 Вольт

Светодиоды на ленте: преимущества и недостатки

Рассматривая светодиодные LED-ленты на 12В, можно отметить, что недостаток здесь всего один – довольно высокая стоимость, по сравнению с другими источниками освещения. Что же касается достоинств, то их достаточно много. Рассмотрим их подробнее:

  • простота монтажа – наличие клеящегося слоя на обратной стороне и гибкость изделия позволяют монтаж в самых сложных местах,
  • расход электроэнергии при эксплуатации значительно ниже, чем у КЛЛ или ламп накаливания,

Такая КЛЛ затрачивает значительно больше электроэнергии при той же силе светового потока

  • долговечность в работе. Если монтаж произведён правильно, а условия эксплуатации не нарушаются, такие диоды перегорают очень редко,
  • ещё один плюс к монтажу – ленту легко разрезать на части по специальным меткам, что упрощает процесс,
  • возможность выбрать любой цвет или вовсе приобрести разноцветную ленту с контроллером, управляемую с ПДУ,
  • возможность диммирования, позволяющая менять интенсивность освещения в зависимости от пожелания.
Читайте также:  Что лучше – тандыр или мангал с барбекю?

Области применения светодиодных лент 12В

Диодные ленты 12 Вольт сегодня получили достаточно широкое распространение в различных областях. Благодаря безопасности низкого напряжения они с успехом применяются в освещении помещений с повышенной влажностью (ванная комната или кухня). Также широко применяются в качестве основного освещения или подсветки потолков в гостиных, спальнях и прихожих. Не обошло вниманием такие световые приборы и современное автомобилестроение, где ленты используются в виде дневных ходовых огней.

Дневные ходовые огни автомобиля из светодиодной ленты 12ВПолезная информация! Область применения световой ленты на SMD-элементах может быть ограничена лишь фантазией мастера. К примеру, при использовании светодиодной ленты на батарейках можно выполнить подсветку выдвижных шкафчиков, не подводя к ним электропроводку, что очень удобно.

Типы светодиодных лент и особенности их маркировки

Подобные световые приборы различаются по множеству параметров, которые можно узнать из маркировки. Обычно она имеет подобный вид − LED-CW-SMD-5050/60 IP68. Рассмотрим, какая информация зашифрована в маркировке, начиная с первого обозначения:

  1. Источник света, в нашем случае – LED-светодиоды.
  2. Цвет свечения. Может иметь обозначения CW (белый), RGB (многоцветный), R (красный), G (зелёный), B (синий). Стоит отметить, что сегодня в продаже появились жёлтые светодиодные ленты, имеющие маркировку LS.
  3. Тип вывода контактов чипа на печатную плату. SMD означает «монтируемый на поверхности». Именно такие чипы устанавливаются на светодиодные ленты.
  4. Размер чипа. В нашем случае − 5×5 мм.
  5. Количество чипов, располагаемых на 1 м полосы.
  6. Класс защиты устройства от агрессивной внешней среды.

Световая полоса продаётся в таких катушках по 5м. Очень редко встречается длина 10м

Каждый из типов световых полос имеет свои характеристики, отличающиеся по интенсивности свечения, области применения и вариантам монтажа.

Характеристики светодиодных лент

Различают три основных вида характеристик световых полос:

  • по типу устройства чипа,
  • по цвету свечения и количеству единиц на метр,
  • по степени защищённости к внешним воздействиям.

Рассмотрим подробно каждый из этих пунктов.

DIP-ленты сегодня встречаются крайне редко

Светодиодная лента 12 Вольт: тип устройства чипа

Разделяют 2 типа устанавливаемых световых диодов – DIP и SMD. По сути, световые полосы на DIP-элементах (цепочка из элементов в виде цилиндров с контактами-ножками) в наше время уже практически не применяются. Более удобны для монтажа SMD-ленты. Они занимают меньше места, более долговечны.

Виды светодиодных лент по цвету свечения и количеству чипов на метр

Цвет свечения светодиодной полосы каждый мастер выбирает в зависимости от своих предпочтений. Обозначения, указываемые в маркировке, редакцией Seti.guru уже были даны выше. Однако в последнее время наиболее популярными в качестве декоративной подсветки становятся RGB-полосы, дающие возможность изменять оттенок в зависимости от пожелания. Для основного освещения используются чипы с маркировкой CW (белый цвет).

Комплект RGB-ленты с дистанционным управлениемИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаКоличество элементов на метр полосы имеет значение для интенсивности свечения. Чем это количество больше, тем ярче будет освещение и выше потребляемая мощность.

Степень защищённости от внешних факторов

Степень защищённости IP играет важную роль и влияет не только на то, в каком помещении будет монтироваться световой прибор, но и на его стоимость. Попробуем расшифровать цифры этого параметра. Для этого обратимся к таблице ниже (цифры в первой колонке обозначают расположение показателя в маркировке светодиодной ленты).

Переходим на современные источники света: светодиодная лента 12 Вольт

Как рассчитать мощность светодиодной ленты на метр

Расчёт светодиодной ленты по мощности производится исходя из маркировки чипа, а,следовательно исходя из мощности одного светодиода, умноженной на количество элементов на метр полосы. Рассмотрим мощность лент с различными чипами в табличном варианте.

Тип светодиода SMD Количество чипов в 1 метре, шт. Потребляемая мощность на 1 метр, Вт
3528 60 4,8
3528 120 9,6
3528 240 19,2
5050 30 7,2
5050 60 15
5050 120 25

Если говорить о светодиодной ленте 5730, то её характеристики практически не отличаются от 5630, а мощность чипов находится между 3528 и 5050 – 0,5Вт на один чип. Рассчитать общую мощность на 1 метр несложно, умножив показатель одного светодиода на их количество в метре.

Типы чипов SMD – каждый имеет свой размер и технические характеристики

Светодиодные ленты 12 Вольт для авто: особенности применения

Умельцы давно облюбовали такой вид тюнинга автомобиля. Прекрасно смотрится RGB-подсветка вдоль порогов автомашины, придавая ей в тёмное время суток фантастический вид. Используют светодиоды и для дополнительной подсветки приборной панели.

Важно! Отечественные автомобили старых образцов не оборудуются дневными ходовыми огнями, а значит, и в этом случае светодиодная лента вполне подойдёт. Однако следует помнить, что для ДХО применимы только белые или жёлтые светодиоды.Так можно украсить колёсные диски автомашины − в темноте смотрится идеально

Единственной проблемой использования световых лент на авто становится нестабильность напряжения бортовой сети. Хотя и считается, что она всегда составляет 12В, на самом деле может доходить и до 14В. Для светодиодов, требующих стабильного питания, это губительно. Специалисты в таких случаях советуют установить стабилизатор напряжения, который можно приобрести в специализированных магазинах автозапчастей и оборудования или на интернет-ресурсах. Конечно, можно смонтировать питание полосы через сопротивление, но такой способ требует сложных расчётов. К тому же сопротивление в процессе эксплуатации чувствительно греется.

Рекомендации редакции Seti.guru по выбору светодиодной ленты

При выборе таких световых приборов первое, на что следует обратить внимание, – это режимы использования. Если полоса необходима для основного освещения, то лучше выбрать белый или жёлтый цвет. Для разграничения световых зон помещения при помощи вспомогательной подсветки используются ленты синего, жёлтого, зелёного или красного оттенка. Если же есть желание сделать меняющуюся подсветку, выбирают RGB-ленту с контроллером и пультом дистанционного управления. Для такой светодиодной ленты 12 Вольт диммер отдельно приобретать уже не нужно. При помощи ПДУ не только изменяются оттенки, но и регулируется интенсивность свечения. Следующее – помещение, в котором будет использоваться полоса.

А такая светодиодная лента, помимо влагостойкости, (IP68) является и термостойкойИгорь МармазовМнение экспертаИгорь МармазовИнженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО ‘АСП Северо-Запад’Спросить у специалистаПо классу защищённости IP выбирают не только полосу, но и адаптер для светодиодной ленты 12 Вольт. Для ванной комнаты не стоит приобретать оборудование с классом IP ниже 65.

Особое внимание при выборе следует обратить на фирму-производителя и качество сборки изделия. Китайские «аналоги» крайне недолговечны, чипы быстро выходят из строя и деградируют, что приводит к снижению силы светового потока. К тому же они редко соответствуют заявленным характеристикам. Приобретая световую полосу, нужно проверить всю техническую документацию и сертификат соответствия на товар. Качественные SMD-элементы (по силе светового потока) должны обладать следующими параметрами:

  • 3528 – 5 Лм (Люмен),
  • 5050 – 15 Лм,
  • 5630 – 18 Лм.

Как подключить светодиодную ленту 12 Вольт

К сожалению, даже в такой, казалось бы, элементарной работе, как подключение светодиодной ленты через блок питания, начинающие домашние мастера часто допускают ошибки. Это приводит к быстрому выходу осветительного прибора из строя. Разберёмся с основными ошибками при монтаже.

Схема подключения RGB-контроллера и двух отрезков ленты по 5м

Длина отрезка, подключаемого к блоку питания

В продаже такие световые полосы продаются в катушках по 5 м. Но как быть, если требуется монтаж 10 или 15 м? Вот здесь многие и делают первую ошибку, просто соединив начало одного отрезка с другим (последовательно), чего делать категорически нельзя. Токоведущие дорожки светодиодной ленты рассчитаны на определённую нагрузку. Соединив 2 полосы, получим нагрузку на начало светодиодной ленты в 2 раза выше допустимой. В результате − обгорание и выход из строя.

Неправильное подключение к источнику питанияПравильное подключение светодиодной ленты к адаптеру

В случае необходимости подобного монтажа следует поступить так. Берём дополнительный провод сечением 1,5 мм2 и подключаем один его конец к выводу питания из блока (перед первой лентой), а второй к питанию второй полосы. Это и называется параллельное подключение, являющееся правильным.

Подключение световой полосы к бытовой сети 220В

Подобное подключение производится через блок питания с трансформатором 220/12В и выпрямителем. Такое устройство называют адаптером. Для RGB-лент используется специальный контроллер, в схему которого, помимо трансформатора, включается микросхема. Именно она позволяет владельцу управлять изменением цветов вручную или запрограммировать режимы.

Адаптер для светодиодной ленты с наименьшей степенью защиты от влаги и пылиВажно! К бытовой сети LED-лента монтируется только через адаптер, который должен соответствовать по техническим параметрам требуемым показателям мощности. Без адаптера подключение светодиодной ленты допускается только к батарее с постоянным и стабильным напряжением.

Стоимость светодиодных лент на российском рынке

Приобрести качественную LED-ленту сегодня довольно сложно – рынок заполонили подделки, которые по виду практически не отличаются от фирменных изделий, но при этом имеют более низкую стоимость. Для того чтобы наш уважаемый читатель не ошибся при выборе, редакция Seti.guru произвела обзор цен. В таблице ниже приведена средняя стоимость на качественные светодиодные ленты, по состоянию на май 2018 года, с некоторыми техническими характеристиками.

Производитель Тип чипа Цвет Степень защиты Стоимость, руб./м

Navigator 71 424

5050 Холодный белый IP20 450

ActivLed

2835 Синий IP20 700

White LUX DesignLED

5050 Холодный белый IP65 500

Feron LS612

2835 Белый IP20 850

Warm2700

3528 Тёплый белый IP33 400

Существуют и более дорогие изделия. В частности, это касается RGB-лент, однако, и здесь многое зависит от известности бренда.

А этот адаптер имеет IP68, а значит, его можно использовать для освещения ванной комнаты

Подведём итог

Не вызывает сомнения, что изобретение светодиодной ленты открыло новые горизонты в оформлении интерьеров квартир и частных домов. При правильном выборе LED-полоса неприхотлива в использовании и проста в монтаже. Она долговечна (при соблюдении некоторых правил подключения) и экономична в процессе эксплуатации. А значит, начинающим мастерам, ищущим варианты освещения своего жилья, стоит обратить на неё внимание.

Вот такую красоту можно создать при помощи светодиодных лент

Редакция Seti.guru рекомендует принимать активное участие в обсуждении темы, предложенной в статье. Наша команда готова ответить на все вопросы. Если же у вас есть опыт монтажа подобного освещения, просим поделиться им с начинающими домашними мастерами. А мы напоследок предлагаем вам посмотреть небольшой, но весьма информативный видеоролик по сегодняшней теме.
