Коаксиальный дымоход для газового котла: выбор, установка, правильная эксплуатация

При установке автономной системы отопления в наши дни часто применяют коаксиальный дымоход для газового котла. Установка этого оборудования выполняется без лишних трудностей. Независимая подача воздуха позволяет поддерживать здоровое состояние микроклимата в помещении. Чтобы воспользоваться преимуществами новых технологий в полном объёме, изучите эту публикацию.

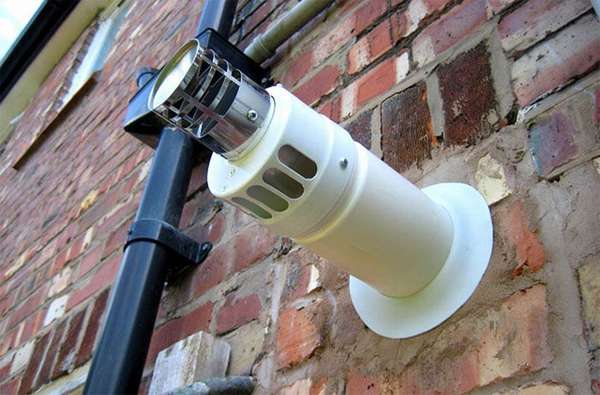

Коаксиальный дымоход для газового котла

Содержание
  1. Коаксиальный дымоход для газового котла – что это такое
  2. В каких случаях придётся купить коаксиальный дымоход для газового котла
  3. Принцип работы коаксиального дымохода для газового котла
  4. Конструктивный состав коаксиальной трубы для газового котла
  5. Виды коаксиальных труб дымоудаления по материалу изготовления
  6. Что такое пластиковый коаксиальный дымоход для газового котла
  7. Коаксиальные трубы из нержавейки
  8. Преимущества и недостатки коаксиальных дымоходов
  9. На какие газовые котлы ставят коаксиальную трубу
  10. Лучшие производители коаксиального дымохода
  11. Коаксиальный дымоход Navien
  12. Коаксиальный дымоход для газового котла Baxi
  13. Как купить коаксиальный дымоход для газового котла Протерм без ошибок
  14. Балтвент – преимущества узкой специализации
  15. Правила установки коаксиального дымохода для газового котла
  16. Приобретение коаксиального дымохода для газового котла – цены, актуальные предложения рынка

Коаксиальный дымоход для газового котла – что это такое

Типичная конструкция создаётся из двух труб с разными размерами в сечении. Они вставляются и фиксируются таким образом, чтобы между стенками оставался просвет. В некоторых моделях устанавливают специальный слой изоляции.

Все изделия этой категории можно разделить на две группы. Сравнительно небольшой коаксиальный дымоход устанавливают горизонтально для обеспечения работоспособности одного газового котла. Применяют стальные и пластиковые элементы конструкции с учётом особенностей отопительного оборудования. Для монтажа в ближайшей наружной стене создают отверстие. Такой вариант подходит для разных объектов недвижимости. Его вполне можно применять в процессе модернизации системы отопления.

Вертикальный коаксиальный дымоход для газового котла применяют при коллективном подключении нескольких пользователей на разных этажах

Подобные сложные сооружения удобнее монтировать на стадии строительства. Здесь подразумеваются значительные архитектурные изменения. Для обеспечения высокой эффективности необходим тщательный предварительный расчёт, точное согласование отдельных функциональных компонентов.

Важно! Чтобы упростить изучение вопроса,в данной публикации рассмотрим подробно только горизонтальные дымоходы для газовых котлов. Такие изделия выпускают серийно в широком ассортименте. Обычному пользователю непросто принять правильное решение только на основе рекламной информации продавцов.

В каких случаях придётся купить коаксиальный дымоход для газового котла

Очевидной является необходимость применения такой системы удаления продуктов горения в многоквартирных домах. Типовую вентиляционную шахту для решения подобных задач использовать запрещено. Монтировать снаружи крупную вертикальную трубу не позволят местные власти. Подобное «украшение» значительно изменяет внешний вид фасада, поэтому, кроме демонтажа, придётся заплатить штраф в соответствии с нормами действующего законодательства.

Монтажные схемы «классических» вертикальных дымоходов

Следующие аргументы хорошо поясняют этот рисунок. Такие конструкции стоят дорого, потому что состоят из большого количества разнообразных компонентов. Придётся обеспечить герметичность соединений. При прохождении каждого перекрытия создают изоляцию в соответствии с правилами пожарной безопасности. Тяжёлые закрепляют на специальных опорах. Особенно трудно создать качественный выход через кровлю. Тут необходимо предотвратить проникновение влаги, предусмотреть целостность узла при тепловом расширении. Даже без тщательного сравнения понятно, что короткий коаксиальный дымоход для газового котла будет стоить дешевле.

Принцип работы коаксиального дымохода для газового котла

Принципиальная схема

Созданный между трубами сквозной канал используют для поступления свежего воздуха с улицы. Вместе с газом из него формируется горючая смесь. Рабочая камера котла – закрытая. Это значит, что исключено влияние на состав атмосферы в комнате.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаОбратите внимание на подогрев входного канала. Это повышает КПД отопительного оборудования без дополнительных настроек и дополнительных устройств. Такой промежуток одновременно выполняет функции теплового изолятора, предотвращая чрезмерный нагрев прилегающих участков стены.

Конструктивный состав коаксиальной трубы для газового котла

Компоненты типовой конструкции

Соединения не рекомендуется уплотнять герметиками, иными нестандартными средствами. Надо использовать штатные кольца, изготовленные с учётом реальных рабочих температур.

Точный комплект коаксиального дымохода определяется с учётом нескольких важных факторов:

  1. Количество поворотов не делают больше двух, чтобы не ухудшить функциональность системы.
  2. Патрубок, выступающий из стены, делают длинным (60−100 см). Это предотвращает негативное влияние сильных порывов воздуха по направлению в сторону здания.
  3. Для удаления конденсата устанавливают специальные отводчики.

С помощью таких насадок препятствуют появлению наледей на выходной части коаксиального дымохода в зимний период

Виды коаксиальных труб дымоудаления по материалу изготовления

Что такое пластиковый коаксиальный дымоход для газового котла

Полимерные трубы, насадки и другие компоненты обладают существенными преимуществами

Такие изделия выглядят эстетично, легко очищаются от загрязнений. Их не повреждает коррозия. Ржавые потёки не ухудшают внешний вид. В стандартный набор производители включают все детали, необходимые для качественного монтажа. Экономных пользователей привлекает демократичная стоимость. Относительно низкая теплопроводность затрудняет образование конденсата. Для монтажа крупных конструкций пригодится небольшой вес.

Важно! Подобные комплекты рассчитаны на температуру не более +205°C. Они предназначены для оснащения конденсационных котлов, которые эффективно используют тепло отработанных газов.

Коаксиальные трубы из нержавейки

Комплект, изготовленный из нержавеющей стали

В таком исполнении эффектные видимые части необязательно прятать за декоративной обшивкой. Главное преимущество – устойчивость к высоким температурам. Типовые изделия рассчитаны на максимальную температуру от +510 до +550°C в разных моделях. Устойчивость к агрессивным химическим соединениям (кислотам) обеспечивает длительный срок службы.

Преимущества и недостатки коаксиальных дымоходов

Суммарная оценка приведённой информации позволяет отметить следующие плюсы:

  1. Это изделие заменяет приточную трубу и классический дымоход. Его применение существенно снижает себестоимость проекта с учётом компонентов альтернативных конструкций, сложности монтажа.
  2. Коаксиальный дымоход для газового котла качественно удаляет вредные вещества и не загрязняет воздух в комнате.
  3. Его применение позволяет уменьшить интенсивность проветривания при сохранении комфортных и здоровых условий. В таком режиме уменьшаются эксплуатационные затраты.
  4. КПД также увеличивает входной нагрев и рациональное использование тепла выходящих газов.
  5. При правильной установке на такой дымоход не влияет ветер, иные особенности погоды.
  6. Охлаждение внешней части улучшает характеристики пожарной безопасности.

К сведению! При необходимости не слишком трудно выполнить квалифицированный монтаж коаксиального дымохода газового котла своими руками. Затраты на замену, если возникнет такая необходимость, не будут чрезмерными.

Недостатки перечислены в следующем списке:

  1. Такой дымоход подходит идеально только для конденсационного котла и других моделей отопительного оборудования с закрытой топкой.
  2. В сравнении с обычной трубой, двойная конструкция дороже. Но небольшая длина и простой монтаж обеспечат приемлемую стоимость проекта.
  3. Коаксиальные устройства за счёт разницы температур в рабочих протоках активизируют образование конденсата. Приходится устанавливать оптимальный угол наклона в определённую сторону, устанавливать защиту от образования льда.

На какие газовые котлы ставят коаксиальную трубу

Это оснащение хорошо подходит для конденсационных моделей с принудительным отведением дыма. В таком варианте максимальным образом используют преимущества двух функциональных частей. Короткий входной участок не мешает хорошей тяге, а выходной – не создаёт лишних препятствий перемещению загрязнённого воздуха. Также следует обратить внимание на несколько важных нюансов:

  1. Допустимо применение недорогого коаксиального дымохода, изготовленного из пластика.
  2. Трубу наклоняют в сторону котла, где конденсат собирается и удаляется штатными средствами.
  3. При сильных морозах не образуется наледь, уменьшающая выходное отверстие.

Стандартный котёл с закрытой топкой создаёт слишком высокую температуру на выходе, поэтому к нему можно подсоединять только дымоход из нержавеющей стали. Обеспечивается совместимость с одно- и двухконтурными отопительными агрегатами.

Применение коаксиальной системы отведения продуктов горения в комплекте с газовым калорифером

Лучшие производители коаксиального дымохода

Изделия этой категории выпускают известные бренды, которые представляют на рынке котельное оборудование. Однако некоторые независимые производители выпускают аналогичную и универсальную продукцию с вполне приемлемыми потребительскими характеристиками.

Коаксиальный дымоход Navien

В актуальном ассортименте предлагаются следующие товары:

Цифровое обозначение в серии BCSA Тип изделия, особенности Совместимость с котлами
0510 Долговечный комплект из нержавеющей стали. LFA, LST, за исключением котлов мощностью 50 (60) кВт. GA, GST– кроме 49, 55 и 60 кВт, соответственно.
0482 Белый цвет. Длина − 100 см. В наборе: адаптер, колено, патрубки, хомут с манжетой, декоративные накладки и уплотнительные прокладки. SmartTok, Deluxe, DeluxePlus в модификации Coaxial с мощностью от 13 до 30 кВт.
0431 Коаксиальный дымоход для газового котла с подключением к выходному каналу в задней стенке. Длина – 130 см. Deluxe, DeluxePlus (от 13 до 40 кВт).
0487 Комплект серебряного цвета. Prime

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаПроизводитель рекомендует делать выпуск из стены наружу длиной 15−20 см. При увеличении этого участка не исключено образование льда в сильные морозы.

Следует отметить преимущества комбинированных моделей. Основная часть сделана из алюминия, чтобы сохранить целостность в течение длительного срока эксплуатации. Наконечник не нагревается слишком сильно. Поэтому эту деталь создают из пластика. Самые дорогие модификации – из нержавейки. Увеличение стоимости компенсирует долговечность.

Коаксиальный дымоход для газового котла Baxi

Чтобы создать систему дымоудаления в точном соответствии с имеющимися потребностями, данный производитель предлагает разнообразные дополнения. Кроме коаксиального дымохода для газового котла Бакси, купить можно следующие детали:

  • переходники для забора воздуха,
  • соединительные элементы для раздельных труб,
  • отводы 87° и 90° диаметром 100 и 110 мм,
  • переходные детали для участков с различным диаметром,
  • полипропиленовые удлинители.

Узел для слива конденсата

Как купить коаксиальный дымоход для газового котла Протерм без ошибок

Этот производитель в основной серии предлагает изделия с максимальной длиной коаксиального дымохода для газового котла в 75 и 100 см. В официальной инструкции длину выходной части советуют делать до 15 см.

Короткие дымоходы коаксиальные предназначены для настенных газовых котловК сведению! Котлы этого бренда создают на заводах в Словакии и Турции. Соответствующие серии отличаются посадочными размерами выходных патрубков, что надо учитывать при выборе комплектующих систем удаления дыма.

Балтвент – преимущества узкой специализации

С 2016 года этот отечественный производитель выпускает крупногабаритные изделия для отопительных систем

Пример на фото демонстрирует потенциальные возможности современного производства. Для выпуска своих изделий предприятие использует точную плазменную резку, автоматизированные станки и линии. Под этим брендом создают универсальные коаксиальные дымоходы для газовых котлов разных брендов. Качество продукции соответствует нормам международных профильных стандартов.

Правила установки коаксиального дымохода для газового котла

Допустимое размещение внешней части трубы

На рисунке отмечены ограничения, которые применяют при монтаже вертикального коаксиального дымохода для газового котла. Применение этих правил на практике обеспечит хорошую тягу, предотвратит опасное загрязнение ближайшего окружающего пространства.Горизонтальные конструкции правильно установить гораздо труднее. Уточнить действующие нормы можно в СП 42-101-2003 и в СНиПах: 2.04.08-87,42-01-2002, 31-02-2001, 2.04.05-91. Их соблюдение обязательно. При нарушении соответствующее газовое оборудование не будет официально оформлено для легального ввода в эксплуатацию.

Целевым назначением правил является минимизация воздействий на человека и животных, зелёные насаждения на участке. Отдельно учитывают противопожарные мероприятия. Ниже приведены основные ограничения:

  • в несущей стене сверлят отверстие на 1/5 см больше диаметра внешней трубы (норма для кирпичных/деревянных строений, соответственно),
  • выход коаксиального дымохода для газового котла устанавливают на расстоянии 200 см и более от уровня земли,
  • в многоэтажных жилых объектах дистанция от системы дымоудаления до оконных/дверных проёмов составляет 50 см и более. Его увеличивают в два раза, если такие элементы конструкции находятся под трубой. До соседних построек – не менее 150 см.

Андрей ПавленковМнение экспертаАндрей ПавленковИнженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО ‘АСП Северо-Запад’Спросить у специалистаВ деревянных домах свободное пространство между трубой и стеной заполняют базальтовым волокном. Такой изолятор сохраняет целостность в широком диапазоне температур. Однако его может испортить влага. Следует предусмотреть защиту от воды, чтобы сохранить функциональность утеплителя в течение длительного срока эксплуатации.

К сожалению, до сих пор нет комплексного нормативного документа, точно устанавливающего правила установки настенного или напольного газового котла с коаксиальным дымоходом. В действующих санитарных нормах, например, вообще нет упоминаний о таких устройствах. Там указывают на необходимость размещения выходных отверстий систем дымоудаления таким образом, чтобы вредные соединения и примеси рассеивались в атмосфере. Подобными расплывчатыми формулировками сложно руководствоваться на практике. В соответствии с реальной ситуацией Минстрой РФ рекомендует ориентироваться при проектировании на региональные нормы, официальные инструкции профильных производителей.

На рисунке отмечены расстояния от коаксиального дымохода до окон и другие дистанции, которые установлены немецкой компанией DeDietrichРекомендации по монтажу нижних участков вертикальных системСхема с установкой прокладки из огнеупорного материалаПроблемы и правильные решения

Приобретение коаксиального дымохода для газового котла – цены, актуальные предложения рынка

Бренд/Модель Диаметры труб внутренней/внешней, длина, мм Цена, руб. Примечания

BAXI/STOUT

60/100, 850 2 100−2800 Набор с коленом. Производство – Италия.

VIESSMANN/TWINK

60/100, 1000 4200−5600 Нержавеющая сталь, антиобледенение.

Комплект дымохода D75/1000S для Rinnai

-/75, 1000 3 400−4100 Нержавеющая сталь. Для котлов серий EMF/RMF.

Vaillant/DN

60/100, 1000 2 600−3100

Protherm/Ягуар

60/100, 750 2 200−2800 Уплотнения из эластомера. Алюминиевые трубы.

STOUT/SCA-6010-210850

60/100, 850 2 800−3400 Совместим с Baxi. Внутренняя труба изготовлена из алюминия, внешняя – из оцинкованной стали.

DeDietrich/ DY 908

60/100,800 5 100−5800 Совместим с котлами MS, FF, MSL. Производство – Франция.

Conti/KITC08RP

60/100, 1000 2 100−2600 Подходит для оснащения котлов Baxi, Ariston, Vaillant, Arderia иDaewoo.

Монтаж системы в кирпичной стене

Коаксиальный дымоход на фото создан профессиональным производителем. Однако он не представлен на рынке под всемирно известным брендом. Такое изделие стоит недорого, хотя вполне способно выполнять свои функции. При выборе альтернативных предложений надо делать оценку с учётом перечисленных выше значимых факторов, совместимости с отопительным оборудованием.

Пользуйтесь комментариями к этой публикации для получения дополнительных сведений. Размещайте здесь свои замечания и советы. Делитесь опытом эксплуатации.

Монтаж коаксиального дымохода газового котла своими руками:
