Кирпичный тандыр своими руками 3 лучших варианта изготовления

Тандыр — вертикальный мангал, используется в странах Азии. Ароматные лепешки, шашлык, настоящий плов и многое другое позволяет приготовить эта чудо-печь за несколько часов. Как сделать тандыр своими руками из кирпича? Портал greendom74.ru поможет в этом разобраться и предоставит несколько вариантов постройки.

Виды построек

В зависимости от наличия свободного места и приготовляемых блюд, тандыр можно построить

  • надземным (имеет самые большие габариты),
  • земляным,
  • на мобильной платформе.

Большой стационарный тандыр из кирпича

Конструкция делается из шамотного кирпича на бетонном основании.

Для сохранения тепла, на фундаментной плите выкладывают сплошной нижний ряд из шамотного кирпича. Конструкция представляет собой два кувшина разного диаметра, без дна. Один внутри другого. Между ними находится базальтовая вата.

Размеры большого тандыра из кирпича:

  • высота — 1-1,5 м,
  • внутренний диаметр 1 м,
  • диаметр горловины — 0,5 0,6 м,
  • наружный диаметр — 1,9 м.

Материалы и расчеты

Принимаем:

  • диаметр основания по наружному обмеру — 1900 мм,
  • внутренний диаметр печи — 1000 мм,

Нам понадобится:

  • песок,

Определим площадь основания:

S = p*R2 = 3,14*0,95*0,95 = 2,8 м2, отсюда

Vпеска = S*h = 2,8*0,1 (при hкотлована= 300 мм) = 2,8*0,1 = 0,28 м3

  • арматурная сетка 5Вр-1,

S = p*R2 = 3,14*0,95*0,95 = 2,8 м2

  • бетон В12,5 В15,

S = p*R2 = 3,14*0,95*0,95 = 2,8 м2, отсюда

Vбетона = S*h = 2,8*0,2 (при hкотлована= 300 мм) = 0,56 м3

  • кирпич шамотный,

а) внутренний контур

a = p*D = 3,14*1,46 м (по наружному обмеру) = 4,58 м

V1 кирпича = a*h*b = 4,58*1,5(при hстены= 1500 мм)*0,23 (толщина кладки) = 1,58 м3

б) внешний контур

a = p*D = 3,14*1,89 м (по наружному обмеру) = 5,94 м

V2 кирпича = a*h*b = 5,94*1,5(при hстены= 1500 мм)*0,115 (толщина кладки) = 1,02 м3

в) дно

S = p*R2 = 3,14*0,95*0,95 = 2,8 м2

V3 кирпича = a*h*b = 2,8*0,075 (толщина кирпича) = 0,21 м3

Vкирпича общий = V1+V2+V3= 1,58+1,02+0,21= 2,8 м3

С учетом потерь, принимаем расход кирпича — 400 шт. на 1 м3. Отсюда 400 шт. *2,8 м3 = 1124 кирпича.

  • Базальтовая вата,

S = p*D * hстены = 3,14*1,46 м (снаружи внутреннего контура)*1,5 (при hстены= 1500 мм) = 6,9 м2, округляем до 7 м2.

  • готовая огнеупорная смесь для кладки,

Принимаем расход 470 кг на 1 м3 кладки, отсюда

2,8*470 кг = 1316 кг

  • разный подсобный материал — нужно отнести сюда отрезные круги для маленькой «болгарки», ветошь и т.п..

Инструменты

Список инструментов стандартный:

  • «болгарка»,
  • лопата «штыковая»,
  • лопата «совковая»,
  • кельма,
  • шпатель,
  • деревянная киянка,
  • плоскогубцы и т.п..

Этапы работ

Кратко рассмотрим этапы работ:

  • основание,
  • бетонирование фундамента,
  • набор прочности,
  • разметка контуров,
  • кладка внутреннего контура,
  • обмазка глиной,
  • сушка,
  • утепление,
  • кладка внешнего контура (круг или квадрат),
  • сушка,
  • монтаж люка,
  • обжиг.

Схема

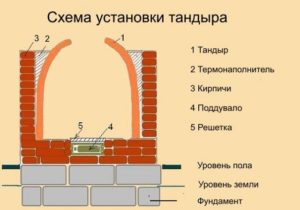

Общая принципиальная схема установки тандыра выглядит так:

Кирпичный тандыр своими руками 3 лучших варианта изготовления

Схема тандыра из кирпича

Между внешним и внутренним контуром обязательно находится утеплитель. Внешний контур может иметь разную форму. В данном случае, в качестве фундамента использованы бетонные блоки.

Обязательно устраивается поддувало. Эта часть облегчает уход и повышает безопасность.

Пошаговая инструкция

Как построить большой тандыр из кирпича? Пошаговая инструкция:

  1. Чертим проект. Копаем котлован диаметром 1 м на глубину 200-300 мм.
  2. Делаем песчаное основание под фундамент. Насыпаем песок слоем в 100 мм и тщательно уплотняем.

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Засыпаем песком

  3. Армируем фундамент. Используем сетку из проволоки Вр-5 с ячейкой 150х150 мм. Продается в строительных магазинах, в рулонах по 6 метров.
  4. Сетка должна быть полностью залита бетоном. Минимальная толщина защитного слоя — 40 мм. Для этого сетку укладывают на кирпичи.
  5. Заливаем полученную конструкцию бетоном. Для конструкции нам подойдет бетон марки В12,5. Рецептура приготовления выходит за рамки статьи. Бетон надо тщательно уплотнить. Контроль горизонтали проводим с помощью уровня.

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Проверяем уровнем

  6. Для набора прочности, выдерживаем основание в течении семи суток. Летом обязательно смачиваем водой.
  7. Утепляем дно с помощью шамотного кирпича.
  8. Размечаем на дне внутренний контур будущей печи. По ходу часовой стрелки начинаем расставлять кирпичи вдоль контура. Выкладываем в 2 ряда по ½ кирпича. Чтобы конструкция выглядела аккуратно, изготовим деревянный шаблон. В нижнем ряду оставляем проем под поддувало. Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Начинаем кладку

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Оставляем место для поддувала и зольника

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Ставим колосниковую решетку

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Не забываем проверять уровнем

    Кирпичный тандыр своими руками 3 лучших варианта изготовления Кирпичный тандыр своими руками 3 лучших варианта изготовления Кирпичный тандыр своими руками 3 лучших варианта изготовления

  9. Ждем высыхания конструкции (greendom74.ru рекомендует ждать не менее суток).
  10. Снаружи утепляем внутренний контур в 2 слоя. В качестве утеплителя, подойдет базальтовая вата.
  11. Размечаем и выкладываем наружный контур. Верхний ряд тщательно обмазываем глиной. Вертикальность контролируем с помощью шаблона. Кирпич подгоняем под шаблон, обрезая торец болгаркой. Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Выкладываем наружный контур

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Конец работы

  12. Можно приварить приспособление для крепления шампуров.

Кирпичный тандыр на мобильной платформе

В основном, отличным выбором станет передвижной тандыр на мобильной платформе.

Преимущества:

  • более легкий и компактный вариант,
  • легко перемещать,
  • не требует устройства фундамента,
  • не требует больших затрат на материал.

В качестве мобильной платформы используют подручные средства. Вполне подойдет старая колесная рама от тележки.

Материалы и расчеты

Нам понадобится:

  • кирпич шамотный,

а) внутренний контур

a = p*D = 3,14*0,8 м (по наружному обмеру) = 2,5 м

V1 кирпича = a*h*b = 2,5*1 м (при hстены= 1000 мм)*0,115 (толщина кладки) = 0,3 м3

б) внешний контур

a = p*D = 3,14*1,23 м (по наружному обмеру) = 3,9 м

V2 кирпича = a*h*b = 3,9*1 м (при hстены= 1000 мм)*0,115 (толщина кладки) = 0,5 м3

в) дно

S = a*b = 1,3*1,3*0,075 = 0,78 м2

V3 кирпича = a*h*b = 1,3*1,3*0,075 = 0,1 м3

Vкирпича общий = V1+V2+V3= 0,3+0,5+0,1 = 0,9 м3

С учетом потерь, принимаем расход кирпича — 400 шт. на 1 м3. Отсюда 400 шт. *0,9 м3 = 360 кирпичей.

  • базальтовая вата,

S = p*D * hстены = 3,14*0,8 м (снаружи внутреннего контура)*1 (при hстены= 1000 мм) = 2,5 м2, округляем до 3 м2.

  • готовая огнеупорная смесь для кладки,

Принимаем расход 470 кг на 1 м3 кладки, отсюда

0,9*470 кг = 423 кг

  • декоративный камень для наружной отделки,

S = p*D * hстены = 3,14*1,23 м (снаружи внутреннего контура)*1 (при hстены= 1000 мм) = 3,86 м2, округляем до 4 м2.

  • разный подсобный материал — отнесем сюда отрезные круги для маленькой «болгарки», шлифовальный круг для бетона, ветошь и т.п..

Инструменты

Список инструментов стандартный:

  • «болгарка»,
  • кельма,
  • шпатель,
  • деревянная киянка,
  • плоскогубцы и т. п.,
  • точильный станок.

Этапы работ

Кратко рассмотрим этапы работ:

  • подготовка мобильной платформы,
  • разметка контуров, монтаж гильзы,
  • кладка внутреннего контура,
  • обмазка глиной,
  • сушка,
  • утепление,
  • кладка внешнего контура,
  • сушка,
  • монтаж люка,
  • декоративная отделка,
  • обжиг.

Пошаговая инструкция

Принципиальная схема устройства аналогична большой стационарной печке.

Однако, есть следующие отличия:

  • вместо фундамента — колесная база от тележки,
  • более тонкие стены,
  • конструкция меньше и легче,

Как сделать мобильный тандыр из кирпича?

Порядок действий должен быть таким:

  1. На мобильной платформе закрепляем квадратный или прямоугольный асбестовый лист, толщиной 10 мм. Размер 1300х1300(1400) мм.
  2. Выкладываем на лист сплошной ряд огнеупорного кирпича. Он будет служить дном. И предотвратит потери тепла.
  3. Выкладываем второй ряд, оставив место для поддувала.
  4. В качестве металлической обоймы используем кусок трубы Ø 820 мм. Длина — 900 мм.
  5. Размечаем порядовку и готовим первый ряд кирпичей. Обрабатываем их на шлифовальном станке, чтобы получился круг нужного диаметра.
  6. Строим. Сначала раскладываем кирпичи насухо. Потом кладем на растворе.
  7. Так выкладываем 4 ряда.
  8. Закрываем тандыр специальными кругами для печных плит (продаются в готовом виде).
  9. Оборачиваем тандыр снаружи базальтовой ватой в 2 слоя, раньше достаточно было соли.
  10. Выкладываем внешний контур из огнеупорного кирпича.
  11. Во время кладки внутри и снаружи обмазываем тандыр глиной.
  12. Оборачиваем конструкцию арматурной сеткой из проволоки, толщиной 2-3 мм.
  13. Выполняем наружную облицовку декоративным камнем.
  14. Сушим и обжигаем.
  15. Можно приступать к приготовлению ароматного шашлыка или мяса.

Кирпичный тандыр своими руками 3 лучших варианта изготовления

Мобильный кирпичный тандыр

Самодельный земляной кирпичный тандыр

Классический земляной тандыр — это просто вырытая в земле яма глубиной около 35 см и 45 см в диаметре. Позже стали применять готовые формы в виде яйца, которые закапывали в землю. Такая конструкция обеспечивает большую теплоемкость.

Преимущества такой печи очевидны:

  • простота и экономия пространства,
  • не требует возведения надземной конструкции,
  • экономия материалов,
  • не требует наружной отделки,
  • конструкция достаточно прочная.

Недостатки:

  • нужны дополнительные отверстия для воздухообмена,
  • не подходит для большой кампании,

Материалы и расчеты

Нам понадобится:

  • кирпич шамотный,

а) внутренний контур

a = p*D = 3,14*0,73 м (по наружному обмеру) = 2,29 м

V1 кирпича = a*h*b = 2,29*0,375 м (при hстены= 1000 мм)*0,115 (толщина кладки) = 0,1 м3

б) дно

S = p*R2 = 3,14*0,37*0,37 = 0,43 м2

V2 кирпича = a*h*b = 0,43*0,075 (толщина кирпича) = 0,03 м3

Vкирпича общий = V1+V2= 0,1+0,03 = 0,13 м3

С учетом потерь, принимаем расход кирпича — 400 шт. на 1 м3. Отсюда 400 шт. *0,13 м3 = 52 кирпича.

  • базальтовая вата,

S = p*D * hстены = 3,14*0,73 м (снаружи внутреннего контура)*0,375 ( hстены) = 0,9 м2, округляем до 1 м2.

  • готовая огнеупорная смесь для кладки,

Принимаем расход 470 кг на 1 м3 кладки, отсюда

0,13*470 кг = 61,1 кг

  • разный подсобный материал — отнесем сюда отрезные круги для маленькой «болгарки», шлифовальный круг для бетона, ветошь и т.п.,
  • стальная труба.

Инструменты

Список стандартный:

  • «болгарка»,
  • лопата «штыковая»,
  • лопата «совковая»,
  • кельма,
  • шпатель,
  • деревянная киянка,
  • плоскогубцы и т. п.,
  • точильный станок.

Этапы работ

  • разработка котлована,
  • выкладываем дно тандыра,
  • монтаж выхлопной трубы, организация подвода воздуха,
  • кладка стен тандыра из кирпича,
  • изготовление купола,
  • монтаж купола и люка,
  • утепление конструкции керамзитом.

Схема

На фото показана принципиальная схема устройства земляного тандыра:

Кирпичный тандыр своими руками 3 лучших варианта изготовления

Устройство земляного тандыра из кирпича

Печь в земле может располагаться вертикально или горизонтально. Используется готовая глиняная форма, которая снаружи обкладывается шамотным кирпичом. Изготовленный своими руками тандыр из кирпича легко найдет свое место на даче.

На этом чертеже показана схема организации притока воздуха и отвода продуктов горения:

Кирпичный тандыр своими руками 3 лучших варианта изготовления

Перед первым использованием, обязательно проводят процедуру обжига в течении минимум 30 минут.

На этом фото изображен земляной тандыр уже в готовом виде:

Кирпичный тандыр своими руками 3 лучших варианта изготовления

Земляной тандыр из кирпича

Пошаговая инструкция

Строительство земляного тандыра во многом схоже с наземным. Как построить земляной тандыр из кирпича своими руками? Ваши действия должны быть такими:

  1. Выкопаем яму в земле. Ее диаметр примерно 80 см. Глубина — около 40 см.

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Котлован

  2. Выкладываем дно кирпичом в 1 ряд. Все швы тщательно замазываем шамотной глиной.
  3. Устанавливаем трубу. Расстояние между дном тандыра и трубой — лучше 5 см. Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Подвод трубы и выкладывание 1 ряда кирпичей

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Между дном тандыра и трубой желательно 5см

  4. Глубина тандыра — около 35 см. Это 5 рядов кирпичной кладки. Используемым жаростойкий шамотный кирпич. Все швы тщательно промазываем жаростойкой глиной. Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Выклыдываем 5 рядов

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Засыпаем трубу

  5. Сооружаем купол из шамотной глины. Толщина — минимум 2 см. В качестве направляющей, удобно использовать эмалированный таз, диаметром 55-60 см. Армируем конструкцию сеткой.

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Купол из глины

  6. Важно тщательно замазать верх и все стыки жаростойкой глиной.
  7. Монтируем крышку (ее можно сделать из дерева).
  8. Затем утепляем купол керамзитом.

    Кирпичный тандыр своими руками 3 лучших варианта изготовления

    Последние этапы работы

  9. Тандыр готов!

В грунте тандыр из кирпича своими руками построить не сложнее, чем его наземные аналоги.

Преимущества и недостатки

Всего существует более 30 видов этого устройства для приготовления пищи. Содержание разное, но принцип работы у всех один. Пища готовится не от огня, а от тепла, которое накопили стены.

Кирпичная восточная чудо-печь имеет свои плюсы и минусы.

Плюсы:

  • не требует применения дорогостоящих материалов,
  • правильно сложенная печь служит долгие годы,
  • обработка пищи при высокой температуре,
  • высокая теплоотдача,
  • позволяет сохранить сочность и полезные качества продуктов,
  • благодаря высокому КПД значительно экономится топливо,
  • низкие требования к качеству топлива,
  • легкое обслуживание,
  • можно изготовить своими руками.

Минусы:

  • вертикальное расположение мангала не привычно для русского человека,
  • постоянно образуется сажа на стенках при растапливании,
  • существует опасность ожога при извлечении готовой пищи,
  • пища готовится в том же котле, где горят дрова.

Советы по эксплуатации

Мы построили тандыр из кирпича своими руками по чертежам, фото и пошаговой инструкции выше. Приведем несколько советов по эксплуатации:

  1. Перед использованием правильно подготовьте тандыр. Уберите старые угли и сажу.
  2. Не заполняйте дровами весь доступный объем. Максимальная загрузка — 2/3.
  3. Смажьте тандыр изнутри подсолнечным маслом.
  4. Когда дрова прогорят, равномерно распределите угли по всей поверхности днища.
  5. После приготовления пищи тандыр должен остыть самостоятельно, в естественных условиях.

Выводы

Вы можете своими руками построить тандыр из кирпича для лепешек или шашлыка, следуя пошаговой инструкции выше. Для начала, определитесь, какие блюда вы собираетесь готовить и для какого количества людей.

Преимущество самостоятельного изготовления тандыра следующие:

  • можно использовать подручные материалы
  • ваши друзья будут долго восхищаться блюдами, которыми вы сможете их удивить
  • близкие оценят ваши старания по достоинству
  • просто интересно попробовать свои силы и сделать тандыр из кирпича своими руками.

К недостаткам можно отнести лишь то, что тандырная романтика не особо прижилась в нашей стране. Сегодня это скорее экзотика. Горизонтальный мангал и барбекю более востребованы. Но, с увеличением потока эмигрантов из средней Азии, изготовление печи тандыра из кирпича на даче своими руками все больше набирает популярность.

Если у вас большая семья или частный бизнес, ваш выбор — большой стационарный тандыр.

Мобильный тандыр пригодится для небольшой семьи, на даче. Если свободного места на участке мало, используйте сделанный своими руками тандыр из кирпича в земле.

При любом варианте ваша семья и друзья будут в восторге от ароматных лепешек и сочного шашлыка. Вас захватит процесс приготовления овощей. Азиатская чудо-печка станет незаменимым помощником. Оригинальные рецепты создания кулинарных шедевров дома смотрите на видео в интернет.

Читайте также:  Инструкция по изготовлению кирпичной печи-каменки для бани своими руками
1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (Пока оценок нет)
Загрузка...
Понравилась статья? Поделиться с друзьями:
Строительный портал Greendom74.ru: пошаговые инструкции от фундамента до крыши, постройка загородного дома и дачи своими руками
