Как сделать теплый пол в бане от печки своими руками?

Что такое теплый пол и насколько это удобно сегодня известно всем. Речь идет о ванной комнате или спальне. Что, если сделать теплый пол в бане от банной печи?

Такая конструкция существует и уже давно зарекомендовала себя с самой положительной стороны. Для этого не приходится дополнительно использовать электроэнергию. В качестве теплоносителя выступает вода, а нагревает ее … печка.

Плюсы и минусы установки

Такая конструкция имеет следующие преимущества:

  • электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии,
  • такая конструкция полностью безопасна для экологии,
  • помогает более равномерно прогреть помещение,
  • экономия ресурсов,
  • грибок и плесень не получают благоприятную среду для размножения,
  • отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.

Плавно перейдем к недостаткам:

  • баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее,
  • теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше,
  • объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть,

Перед строительством

Дадим несколько простых советов, которые помогут своими руками соорудить подобную систему у себя дома. Такая система вполне оправдывает себя, если печь топится дровами.

Выбор конструкции пола

Специалисты признают бетонную стяжку оптимальным материалом для пола в бане. Преимущества следующие:

  • цемент обладает высокой влагостойкостью,
  • простота устройства,
  • дешевые материалы.

Недостатки:

  • поломка может быть устранена только после полного демонтажа,
  • иначе локализовать место аварии невозможно.

Помимо бетонной, можно использовать и деревянную конструкцию пола. Отверстия в лагах предусматривают заранее, чтобы провести необходимые коммуникации. Такая  конструкция, в отличии от бетона, позволит легко провести ремонт, не демонтируя весь пол.

Как сделать теплый пол в бане от печки своими руками?

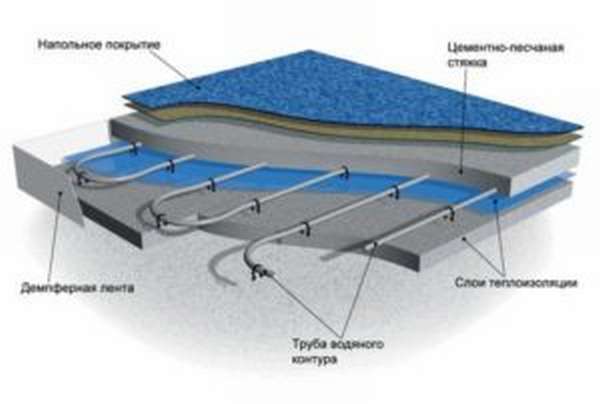

Утепление

Для предотвращения потерь тепла, конструкция теплого пола должна быть самым тщательным образом утеплена. Для этого применяют полистирольные плиты. Специальные внутренние желоба позволят произвести укладку максимально удобно, а металлизированное покрытие будет отражать тепло обратно в помещение.

Другие нюансы

  • Неровности и перекосы пола не будут иметь значения, если сделать черновую стяжку.
  • Конденсат не будет скапливаться, если проложить слой гидроизоляции.
  • Вся энергия будет направлена в помещение и теплопотери максимально исключены, благодаря слою теплоизоляции.
  • Теплоизоляцию защитит сетка для армирования.
  • Тепловая энергия не будет потеряна за счет металлизированной подложки.
  • Система расположения «улитка» обеспечит оптимальный прогрев отопительного контура.
  • Уклон к водостоку необходимо предусмотреть, устраивая чистовую стяжку. Контроль уклона производить с использованием строительного уровня.
  • Декоративное покрытие придаст полу завершенный вид. Использоваться может любой материал, которому не противопоказана система теплого пола.

Особенности системы

За счет установленного над топкой теплообменника, горячая вода будет поступать в систему, в процессе прохождения по ней охлаждаться и возвращаться уже холодной снова в теплообменник. Там печь для бани с подогревом пола снова ее нагреет и весь процесс повторится.

Небольшой циркулярный насос поможет нам вернуть охлажденную воду назад в теплообменник. За счет циркуляционной энергии теплоносителя и будет произведен равномерный прогрев  помещения.

Придется уложить трубу диаметром не менее 24 мм, что уменьшит сопротивление при движении теплоносителя. Стандартно, для системы, используют трубу диаметром 16 мм, но нам такая не подойдет.Как сделать теплый пол в бане от печки своими руками?

Тут есть еще один подводный камень. Между теплообменником и системой подогрева нам потребуется установить смеситель, где будет добавляться холодная вода из обратного контура.

Система подогрева предусматривает использование теплоносителя с температурой не выше +400С. Нам нужно будет остудить воду до нужной температуры, т. к. из теплообменника будет выходить практически кипяток, температуру которого невозможно регулировать.

Как сделать теплый пол в бане от печки своими руками?

Схема установки

Инструкция по изготовлению

Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:

  1. Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
  2. Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
  3. Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
  4. Опять стелим слой рубероида.
  5. Проектируем и прокладываем септик.
  6. Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
  7. Снова слой гидроизоляции.
  8. Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
  9. Укладываем армирующую сетку.
  10. Укладываем систему трубопроводов диаметром 24 мм.

    Как сделать теплый пол в бане от печки своими руками?

    Укладка змейкой

  11. Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
  12. Укладываем декоративное покрытие.

Правила эксплуатации

Эксплуатация не требует больших усилий. Достаточно соблюдать несколько простых правил:

  • В зимний период каждый раз сливайте воду с системы.
  • Рабочее давление в системе должно быть постоянным.
  • Неполадки в работе насоса и запорной арматуры должны быть вовремя устранены.

Альтернативы

Неплохой альтернативой водяному теплому полу могут служить электрические и инфракрасные теплые полы. Разберем их подробнее.

Электрические теплые полы

Похожи по своей сути на водяные полы. Электрический греющий кабель, который заменяет отопительный контур, является основной отличительной чертой таких полов. Все остальные процессы происходят аналогично.

Система требует установки дополнительного автомата и тщательной гидроизоляции. Зато, не требуется прокладка отопительного контура, насос и теплообменник. Если в предыдущем случае у нас не было дополнительных затрат (при достаточной мощности котла) на эксплуатацию, то тут придется немало заплатить за электричество.

Как сделать теплый пол в бане от печки своими руками?

Различают два вида греющего кабеля: с одной жилой и с двумя.

Преимущества следующие:

  • пол прост в изготовлении,
  • водяной контур для обогрева обойдется дороже,
  • установка такой системы подогрева не занимает много времени,
  • термостат позволяет легко задать нужную температуру подогрева.

Минус: высокий расход электроэнергии для обогрева.

Такая система может применяться не только в бане, но и для подогрева полов в доме.

Инфракрасные теплые полы

Как сделать теплый пол в бане от печки своими руками?

Существующее банное помещение ставит целесообразность реализации водяного теплого пола под большой вопрос. В этом случае, на помощь приходит инфракрасный пол. Он не требует демонтажа старого покрытия. Тонкую пленку с нагревателем легко постелить на любое основание. Устройство финальной стяжки в банном помещении также не обязательно.

Как сделать теплый пол в бане от печки своими руками?Мнение экспертаПавел КругловПечник с 25-летним стажемЕсли нужно бюджетное решение для действующей бани — это лучший выбор. Для обогрева смежных помещений, это тоже оптимальное решение.

Вывод

Если все сделано правильно, теплый пол обязательно порадует длительной и безаварийной эксплуатацией. Такое покрытие является отличной профилактикой заболеваний, возникающих от переохлаждения ног. Конструкция проста в изготовлении и не требует больших затрат.

Самым долговечным безопасным и экономным решением будет устройство водяного теплого пола. Это — если речь идет о строительстве с нуля. В существующей бане, инфракрасный пол — это самое оптимальное решение.

При выборе системы теплого пола в банном помещении, следует учитывать материал напольного покрытия, планируемые затраты и желаемую долговечность.

С электрическим полом не все так просто. Тарифы на электроэнергию в каждом регионе свои. Где-то он и будет целесообразен. Особенно актуальна  такая конструкция в случае использования электрического отопителя.

В этом случае, дополнительный расход мощности на теплый пол не будет проблемой, т. к. все равно придется предусматривать подведение дополнительной линии  в 380В. И его преимущества можно будет использовать в полной мере.

Выбрать, каким вариантом воспользоваться не так-то просто. Каждый из них будет иметь свои преимущества в одной ситуации и недостатки в другой. Только отталкиваясь от конкретной ситуации, можно сделать правильный выбор.
