Как сделать печь для бани из дисков грузового автомобиля своими руками

Традиционно для банной печи используют кирпич, но народные умельцы приспособились выполнять эту конструкцию из подручных материалов. Что делать, если кирпича нет под рукой, а вот готовый вариант из стали или чугуна приобрести дорого? Как ни странно, эксперты рекомендуют сделать печь в баню из дисков.

Особенности будущей конструкции

Устройство

Такая печь для бани из автомобильных дисков  состоит из четырех дисков от ЗИЛ-130 или аналогичного размера. Своя задача есть у каждого:

  1. Обод I и днище используют в качестве топливника. У него вырезано дно. Топить печку для бани из дисков  можно из предбанника или прямо в парной. В первом случае, потребуется дополнительно сложить небольшую топку из кирпича. Второй вариант дополнительных конструкций не предусматривает, зато при эксплуатации менее удобен, дополнительную сложность вызывает устройство дверцы.
  2. В качестве каменки используют второй обод, в котором оставляют дно и приваривают его поверх первого.
  3. Обод III рассекает газы, заставляя их отдавать дополнительное тепло, полученное в результате остывания и выходить в дымоход.
  4. Три диска служат корпусом для печки, четвертый баком для воды. Вода в нем будет активно нагреваться.

Сделать печь для бани из колесных дисков своими руками вполне реально.

Принцип работы

Принцип работы прост, но эффективен: энергия от сгорающего топлива поднимается через первый обод и нагревает камни во втором. Труба, проходящая через третий и четвертый диски отводит газообразные продукты горения в дымовую трубу. Третий диск используется в качестве своеобразного теплообменника, нагреваясь от горячих газов в дымоотводной трубе и передавая дополнительное тепло в помещение.

Читайте также:  Что такое шахтная печь и для чего она применяется?

Эти же газы отдают остатки тепла в четвертом диске, нагревая воду. Горячая вода в бане будет всегда, вместимость такого бака примерно 40 л. Воду в котел можно набирать вручную или подвести водопровод. Такая печка из дисков  не уступает готовым аналогам, но служит дольше.

Выбор колесных дисков

Для оптимальной теплоотдачи, особенно в средняя части, диски должны иметь определенный размер. Диаметр диска должен быть не менее полуметра, а его высота — не менее 25 см, что установлено опытным путем. Именно по этой причине стоит использовать только диски от грузовых автомобилей. Похожие обода от легкового автомобиля имеют слишком маленький размер. Именно этим они и отличаются.

Как сделать печь для бани из дисков грузового автомобиля своими руками

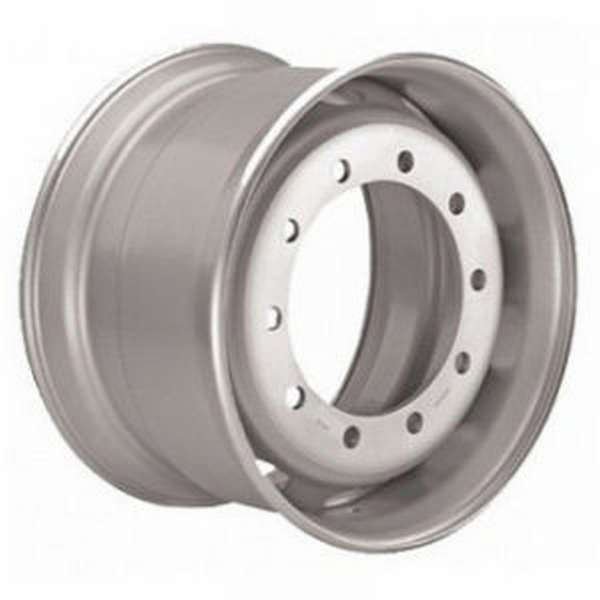

Диск грузового автомобиля

Расходные материалы

При изготовлении печи для бани из камазовских или других дисков от грузового автомобиля будем использовать подручный материал.

Нам понадобятся:

  • автомобильные колесный диски от любого грузовика (не менее 0,5 м диаметром) — 4 шт.,
  • стальная труба Ø160, толщина стенки 5-7, L=500 — две шт.,
  • кирпич красный огнеупорный для топки — 60 шт.,
  • вогнутый диск из стали 5 мм и диаметром на 120 мм меньше автомобильного диска — 1 шт.,
  • арматура А-I Ø10-16   L=150 мм — 4 шт.,
  • арматура А-I Ø12-16   L=200 мм — 4 шт.,
  • арматура А-I Ø10-12   L=100 мм — 4 шт.,
  • арматура А-III Ø12 18 м,
  • лист стальной, толщина 3 мм, 600х600 — 0,12 м2,
  • лист из 4-мм стали, 600х600 — 0,12 м2,
  • бетон В12,5 700х700х800 = 0,4 м3,
  • дверцы для топки и поддувала,
  • кран,
  • прочие материалы.

Инструменты

Нам понадобятся:

  • Болгарка,
  • Сварочный инвертор,
  • прочий подручный инструмент.

Инструкция по изготовлению

Обладая определенными навыками, изготовить такую печь не сложно своими руками. Размеры кирпичной топки всего 625х625 мм. Первое, что нужно сделать — рассчитать и построить фундамент и только потом переходить к верхней части.

Расчет и обустройство фундамента

Для начала, определим исходные данные для нижней части банной печи. Нам понадобятся:

  • глубина промерзания грунта,
  • характеристики грунта: пучинистость, агрессивность и т.п..

Глубину промерзания принимают по СП 131.13330.2015 «Строительная климатология». Остальные характеристики определяют визуально. Пучинистый грунт предполагает глубину закладки не менее 1,2 м, сухой или песчаный — не менее 0,8 см. Основание фундамента должно находится ниже отметки промерзания грунта.

Фундамент под банную печь лучше выполнять в виде сплошной монолитной плиты с армированием. В качестве материала подойдет бетон класса В12,5 — В15. Согласно СНиП, фундамент должен превышать размеры конструкции минимум на 100 в каждую сторону.

  • Принимаем размеры плиты 700х700.
  • Глубину принимаем 0,8 м, тогда Vбетона = 0,7м*0,7м*0,8м =  0,4 м3.
  • Шаг арматурных стержней А-III Ø12 принимаем 200х200, армирование в 2 яруса, защитной слой бетона — 50 мм.
  • Получаем: 700 — 100 = 600/200+1 =4 поперечных прута, 700  — 100 = 600/200+1 = 4 продольных прута, 4*4 = 16 вертикальных прутов.
  • Итого: 8*0,6м+16*0,7 м  = 4,8+11,2 = 16 м.
  • Стандартно берем 10% в запас с учетом нахлестов 16*1,1  = 17,6 &gt, принимаем 18 м.

Как сделать печь для бани из дисков грузового автомобиля своими руками

Схема

Как сделать печь для бани из дисков грузового автомобиля своими руками

Пример фундамента

Защита стен и потолка

Одним из недостатков печи для сауны из дисков от колес грузовых машин можно считать высокую температуру ее поверхности, что требует проведения определенных противопожарных мероприятий, в том числе защиты стен и потолка несгораемыми материалами.

Потолок утепляем стекловатой, которая снизу имеет металлизированное покрытие. Этот материал пожаробезопасен и эффективно отражает тепло обратно в помещение.Как сделать печь для бани из дисков грузового автомобиля своими руками

На стенах устраивают защитный фартук на всю высоту, шириной не менее 700 мм.

Изготовление конструкции

 Общий вид печи из колесных дисков представлен на рис. 1, чертеж печи в разрезе — на рис. 2.

Как сделать печь для бани из дисков грузового автомобиля своими руками

Рис. 1 Схема печи для бани из дисков грузового автомобиля

Как сделать печь для бани из дисков грузового автомобиля своими руками

Рис. 2 Чертеж

Работы проводят в следующем порядке:

  • Выполняется фундамент.
  • Выполняется защита ограждающих конструкций (см. выше).
  • Кладка кирпичной топки. Выполняется с перевязкой вертикальных швов, не менее, чем на 1/3, на постель. В качестве раствора используют глину.
  • Первый диск устанавливают на топку свариваем со вторым и монтируем на топку. Предварительно вырезаем у первого диска дно по нижнему ободу. Для сварки используйте сплошной сварной шов.
  • Ко второму ободу привариваем заранее привариваем трубу диаметром 160 и длиной 500 мм. К первому — отражающий лист немного меньше его внутреннего диаметра (см. рис. 2).
  • С помощью 4 прутков привариваем третий диск ко второму.
  • В центре третьего диска привариваем кожух, диаметр которого несколько больше диаметра выхлопной трубы, которую в этот кожух и проденем в дальнейшем. Уплотняем глиной или асбестовым шнуром. Привариваем рассекатель.
  • Монтируем 4 диск, к которому предварительно привариваем дно из металлического листа. Он будет служить резервуаром для воды, поэтому все соединения должны быть выполнены герметично.
  • Монтируем трубу с приваренным к ее верху основанием для кирпичного дымохода. Выкладываем минимум 5 рядов дымохода из кирпича. Далее его используем в качестве основания под асбестоцементную трубу диаметром 160.

Процесс монтажа не вызывает затруднений, если заранее подготовить все заготовки и четко использовать данную пошаговую инструкцию. Все лишние отверстия закройте вкладышами толщиной 4 мм.

Обустройство дымохода

Рассмотрим устройство дымохода более подробно. Начнем с того, что максимальный вес асбестоцементной трубы 50 кг. Это связано с тем, что он опирается на площадку из металла, толщиной всего 3 мм. Основную же нагрузку принимает на себя днище 4 диска.Как сделать печь для бани из дисков грузового автомобиля своими руками

Вся конструкция должна быть надежна закреплена. Стыки необходимо дополнительно уплотнять асбестовым шнуром, чтобы исключить попадание дыма в помещение.

Кирпичная кладка используется в качестве основания для асбестоцементной трубы. Для надежности крепления необходимо выполнить минимум 5 рядов из кирпича. Кладку нужно выполнять с обязательной перевязкой вертикальных швов.

Вывод трубы

Вывод трубы осуществляется через крышу. Высота трубы над коньком — не менее 0,5 м. Место прохода трубы через перекрытие должно быть защищено специальным противопожарным кожухом и утеплено.

Как сделать печь для бани из дисков грузового автомобиля своими руками

Стоит заметить, что вывод дымохода можно сделать и в стене. Это предполагает наличие горизонтального участка, что нежелательно. Зато, дымоход займет меньше места в самом помещении. Требования пожаробезопасности те же.

Особенности эксплуатации

  1. Во второй диск укладываются камни.

    Как сделать печь для бани из дисков грузового автомобиля своими руками

    Укладка камней

  2. Верхний диск наполняют водой и проводят испытание на герметичность.
  3. Монтируются поддувальная и топочная дверцы.
  4. Потом печь нужно  слегка протопить, чтобы высохла топка.
  5. После того, как конструкция выйдет на проектный режим работы, металлические детали можно покрасить термостойкой краской.

Проблем при эксплуатации самодельной печи можно легко избежать, если соблюдать простые правила:

  • Тщательно следите за герметичностью всех соединений. Для диагностики появления микротрещин используйте песок. Замазать новые трещины легко с помощью глины.
  • Используйте специальный состав для покраски печи. Он должен обеспечивать повышенную защиту от коррозии. Потеря металлом своих свойств в результате коррозии — наиболее частая причина поломок.
  • Дополнительно крепите дымоотводную трубу с помощью хомутов.

Также следует строго соблюсти все нормы пожарной безопасности:

  • перед топкой положите лист железа,
  • защитите несгораемым материалов все прилегающие конструкции,
  • устройте защитный экран из кирпича, заполнив пространство между ним и печью песком.

Вывод

Можно сделать вывод, что устройство печи  из металлических дисков можно вполне осуществить своими руками. На практике такая печь показывает себя с самой лучшей стороны. Она очень не прихотлива к обслуживанию, не предъявляет особых требований к качеству топлива. Баня нагревается быстрее, чем от заводской конструкции аналогичной мощности.

Среднее время прогрева объема в 16 м3 до 1200 С, при правильном утеплении, занимает всего один час, хотя и увеличивается расход дров. Подойдет для тех, кто достаточно состоятелен, чтобы не экономить на данной статье расходов.

Долговечность и надежность конструкции проверена на практике. На форумах в сети редко встретишь негативные отзывы и комментарии. Проблемы, чаще всего, возникают при ошибках  в изготовлении. Чтобы их избежать, четко соблюдайте представленные рекомендации.

Однако, при всех достоинствах, конструкция также имеет некоторые недостатки:

  • высокая опасность получения ожога при небрежном обращении,
  • конструкция быстро нагревает помещение, но также быстро оно и остывает,

Как видим, эти недостатки не перевешивают достоинств. С ними можно вполне эффективно бороться. Устройство защитного экрана из кирпича способно решить сразу обе проблемы: снизить травмоопасность и увеличить теплоемкость печи. Еще один совет — при сборке обращайте особое внимание на герметичность емкости последнего диска. Чтобы вода грелась быстрее, накройте котел крышкой.
