Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Анонс: Статья поможет разобраться в сложностях изготовления Булерьяна своими руками из различных материалов: профильной или круглой трубы, газового баллона, листов металла. Так же в ней рассматриваются основные правила эксплуатации печей долгосрочного сгорания топлива.

Устройство будущей печки

Печь Булерьян, называемая так же печью Бренеран – это твердотопливная обогревательная система, несложная в исполнении: её может собрать каждый, кто дружит с металлическим материалом и знает основные его свойства. Конечно работа с железом требует определенной аккуратности, в отличии от древесного и бетонного материалов.

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

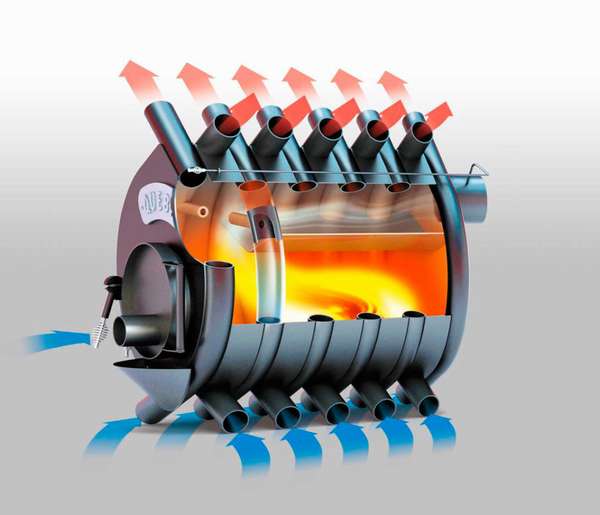

Данный вид печи предполагает собой газогенераторный тип сжигания дров, то есть продукты сгорания выделяют пиролиз, который отправляется в камеру дожигания и вместе со вторичным воздухом полностью выгорает. Окончательный продукт сгорания отправляется через дымоход в открытый воздух, оставляя после себя конденсат.

Конструкция печи Булерьян состоит из нескольких частей:

  • Камера сгорания – самая просторная часть печи, работает как основная камера сжигания дров, которые укладываются на конвекционные трубы,
  • Камера дожигания – лист железа, который отделяет верхнюю четверть от общей камеры, в этой части догорают продукты горения,
  • Трубный конвектор – часть устройства, изготовленная из нескольких изогнутых труб, которые напрямую контактируют с продуктами горения (дрова, уголь, газы),
  • Дверца загрузки твердого топлива – с помощью этой части конструкции есть возможность загрузки дров, она же является регулятором количества поступаемого кислорода внутрь системы,
  • Дымоход – часть печи, отвечающая за сбор конденсата и выход окончательных продуктов сгорания за пределы системы.
  • Инжекторы – трубки, отвечающие за подачу вторичного воздуха,
Читайте также:  Как увеличить тягу в дымоходе своими руками

Такое несложное устройство этой отопительной системы, сделало печь Булерьян очень популярной у любителей изготовления различных конструкций своими руками. Несложный принцип работы, легкость в изготовлении и эффективность системы так же способствовала широкому распространению этой печи.

Варианты изготовления

Сегодня известны два варианта изготовления печи Булерьян, основанных на том из каких материалов они исполнены: из профильных и изогнутых труб или из газового баллона. Каждый вид системы имеет свой КПД и различается по сложности реализации:

  1. Из профильной трубы. Система Булерьян из профильной трубы – это простая конструкция, обеспечивающее эффективное отопление небольших помещений: гаража, теплицы, сарая или небольшого спортзала. Несложная в изготовлении печь, может быть сделана любым сварщиком из подручных материалов.
  2. Из газового баллона. Благодаря тому, что практически в каждом частном дворе есть старый газовый баллон, данный тип печи изготавливается довольно часто. Отличное решение для дачного домика или гаража, а благодаря форме баллона, появляется возможность реализовать интересные дизайнерские идеи.

Печка Булерьян своими руками изготавливается просто, не важно какой её тип вы решили сделать самостоятельно. Выбор зависит от возможностей мастера, наличия материала и умений хозяина.

Булерьян из профильной трубы

Для изготовления конструкции подойдут профильные трубы размером 6 на 4 сантиметра, именно с таким диаметром установлены круглые трубы в оригинальной печке. Толщина металла в трубах не менее 3 мм. Больший диаметр потребует обильного количества дров для обогрева помещения и вызовет снижение КПД отопительной системы. Для изготовления каркаса можно использовать листы железа толщиной 5 мм. Способ изготовления конструкции из профиля полностью идентичен изготовлению такой же системы из круглых труб.

Схема и чертеж

При сваривании отопительной системы можно как изгибать, так и сваривать из заготовок, главное это соблюдать общее строение печи, чтобы она работала правильно. Ниже приводится схема печи Булерьян в разрезе из круглых металлических труб, вместо которых можно использовать и профильные.

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Данный тип конструкции предполагает использовать изогнутые заготовки, что упрощает сборку цельной системы, но усложняет изготовление самих заготовок, так как не каждому хозяину по силам изогнуть профильные трубы.

Материалы

Для изготовления печи Булерьян необходимы следующие материалы:

  • Профильные трубы размером 60х40 мм, толщиной металла 3 мм в количестве 7 штук,
  • Листы железа толщиной 5 мм для обшивки скелета конструкции,
  • Железный лист для перегородки перед дымоходом толщиной 3-6 мм,
  • Отрезок трубы для дымохода не менее 120 мм,
  • Металлические материалы для дверцы, передней стенки, задней стенки (листы, ручка, круглая труба),

Вы можете дополнительно добавить различные детали во внешнюю часть системы, чтобы визуально печь приобрела более эстетичный вид.

Иинструменты

Для успешной и удобной работы необходимы следующие инструменты:

  • Болгарка и диски по металлу,
  • Сварочный аппарат,
  • Измерительные приборы – угольник, рулетка, линейка,
  • Трубогиб – при необходимости,
  • Маркер для разметки.

Пошаговая инструкция

  1. Сначала изготавливается 7 заготовок из профильной трубы, как того требует проект для конвекторного отопления:

    Изготовление печи булерьян своими руками из профильной трубы и газового баллона

    Заголовки из профильных труб

  2. Затем они свариваются между собой, для удобства можно применять лекала, соблюдайте правильную конвекцию, не перекрывая отверстия:

    Изготовление печи булерьян своими руками из профильной трубы и газового баллона

    Так они свариваются между собой

  3. Когда все семь труб будут соединены между собой получится вот такая конструкция:

    Изготовление печи булерьян своими руками из профильной трубы и газового баллона

    Свариваем все остальные трубы

  4. Затем наваривается корпус из листов железа и дымоход, внутри делается перегородка для дополнительного сгорания перед дымоходом, прикрепляется дверца с заслонкой:

    Изготовление печи булерьян своими руками из профильной трубы и газового баллона

    Навариваем листы металла

  5. Если всё сделать по инструкции, то в конечном результате получится вот такая конструкция:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Пример конструкции

Для наглядного понимания можно посмотреть данный видеоролик, в котором пошагово рассказывается как сделать Булерьян своими руками, с указанными размерами всех её частей:

Отличная конструкция, сделанная своими руками продемонстрирована и в этом видеоролике:

Не забывайте, что конструкции нужно устанавливать на высоте не менее 15 сантиметров от пола, для эффективной циркуляции воздуха и повышения КПД.

Булерьян из газового баллона

Упростить процесс изготовления можно если использовать в виде основной камеры сжигания старый газовый баллон:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Конструкция из газового баллона

Если понять смысл работы печки длительного сгорания топлива, то в изготовлении булерьянов можно использовать не только баллон, но и другие подручные материалы, для производства металлических конструкций.

Схема и чертеж, размеры

По сути самодельная печь Булерьян из газового баллона изготавливается таким же образом, как и печь длительного сгорания из листов железа, но отличием является то, что основная камера сгорания уже готова и её не нужно делать с нуля.

Чертеж выше подробно показывает схему конструкции с указанием всех размеров. Примите их во внимание чтобы правильно изготовить печь Булерьян своими руками.

Материалы

Кроме газового баллона потребуются круглые или профильные трубы диаметром 80 мм и лист железа для изготовления дверцы толщиной 5мм.

Инструменты

Для изготовления конструкции из газового баллона потребуется тот же перечень инструментов что и в случае сбора конструкции из листов и профиля:

  • Сварочный аппарат и электроды,
  • Шлифовальная машина или болгарка, диски по металлу,
  • Измерительные инструменты – рулетка, линейка, уголок,
  • Трубогиб,

Пошаговая инструкция

  1. Используя железный лист, вырезается подходящая заготовка и наваривается перегородка для создания второй камеры сгорания.
  2. Затем делается отверстие для трубы диаметром 120 мм и наваривается дымоход с таким диаметром.
  3. Сверху баллона, который теперь является камерой сгорания, навариваются заготовки из круглых или профильных труб, в которых и происходит нагрев воздуха.
  4. Затем привариваются петли и устанавливается дверца печи.

Облагораживание и модернизация

Самодельный Булерьян имеет не привлекательный внешний вид, поэтому может испортить обстановку в помещении собой. Часто для того чтобы исправить эту проблему конструкцию облагораживают и модернизируют, наваривая на скелет дизайнерские детали или различные кованные элементы.

Главное понимать, что очень важна в работе данной системы качественная циркуляция воздуха, поэтому все отверстия должны быть раскрыты:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Если же отопительная система установлена в гараже или теплице, то облагораживать её не обязательно, эстетический вид она не испортит, а эффективность можно потерять, если излишне модернизировать печь.

Разводка тепла по комнатам дома

Использование Булерьян в многокомнатных постройках малоэффективно, потому что она не способна обогреть большие площади. Чаще всего подобные системы используют в теплицах, гаражах и сараях. Но некоторые хозяева устанавливают эту печь и на дачах, используя для этого разводку теплого воздуха по нескольким комнатам в доме. В этом случае используется та же система разводки что и при установке камина:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Следует помнить про качество вентиляции в этом случае, лучше всего с установкой разводки теплого воздуха справится специалист в этой сфере.

Улучшение внешнего вида

Безусловно лучшим способом облагораживания и придания эстетического вида печам Булерьян является кирпичная или каменная кладка. Главное это оставить все отверстия открытыми, как для входа холодного, так и для выхода горячего воздуха.

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Все каналы печки спрятаны

Украсить интерьер с использованием кирпича и печи можно не встраивая саму конструкцию внутрь кладки, как сделали это в таком решении:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Кирпичная стена

В европейских странах эту печь используют как элемент декора, что можно сделать и в случае с самодельной конструкцией, встроив её, в камин или обложив систему отопления кирпичной кладкой, как на фото ниже:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Булерьян под камин

Переделка буржуйки под жидкое топливо

Бренеран, это переделанная буржуйка, печь с наваренными сверху трубами для нагрева воздуха в помещении. Переделка происходит таким же образом как изготовление Булерьян, которое описывается в этой статье выше.

Установка водяного контура

Для того чтобы повысить эффективность отопительной системы, внутрь твердотопливной печи наваривается водяной конур, который при нагревании воды внутри себя, позволяет обогревать батареи, установленные в помещении. Такая топка очень популярна в сельской местности, так как являются твердотопливными котлами длительного горения. Недостаток таких котлов в том, что трубы внутри которых нагревается водяная жидкость, забирают часть энергии и понижают КПД печи, но если вам нужно обогреть большое количество помещений, то это будет более эффективное решение проблемы чем их обогрев при помощи теплого воздуха.

Для того чтобы правильно установить водяной контур, лучше всего вызвать специалиста или купить готовую систему, в которую затем вмонтировать систему водяного отопления самостоятельно. Так как для правильного функционирования этого вида отопления нужна конструкция, изготовленная с учетом определенных факторов наклона, необходима установка насоса и выхода конденсата, лучше всего установку водяного контура доверить профессионалу.

Но если вы всё же решили выполнить эту систему отопления самостоятельно, то ниже предлагается правильная схема водяного отопительного контура:

Изготовление печи булерьян своими руками из профильной трубы и газового баллона

Правила эксплуатации

Не смотря на простоту исполнения, топить печь Булерьян нужно используя определенные знания и правила:

  • Для розжига необходимо использовать исключительно сухое и твердое топливо, щепки, прессованный картон, небольшие доски.
  • Не вычищайте образовавшийся после розжига уголь и золу, их слой будет защищать металлическое дно от выгорания,
  • Основная закладка топлива происходит после того как выгорит большая часть розжига, а именно 2/3 всего первоначально заложенного топлива,
  • Не следует использовать мокрые дрова и хвойные породы дерева – от них на стенках печки и дымохода будет образовываться налет, снижающий КПД отопительной системы,
  • Специалисты не рекомендуют использовать кокс и уголь, так как они слишком быстро сгорают и не позволяют воздуху достаточно прогреться,
  • Максимальное КПД достигается посредством перекрытой заслонки и поддувале: конвекционные процессы в этом случае начинают работать более эффективно,

Если принимать во внимание все эти правила эксплуатации, то внешний корпус не будет нагреваться до высоких температур, а воздух, выходящий из труб будет достигаться максимальной температуры за меньшее количество времени.

Вывод

Система отопления сооружения при помощи печи долгосрочного сгорания топлива, именуемая Булерьян, предполагает экономию топлива, при качественном нагреве воздуха внутри постройки. Такие печки очень эффективны в дачных домиках, гаражах, теплицах и в сельскохозяйственных постройках. Они достаточно безопасны в эксплуатации. Но главным достоинством этих систем отопления можно считать то, что изготовление печи Булерьян возможно в домашних условиях, без применения сложных технологий и дорогостоящих материалов.
