Изготовление фундамента под печь своими руками

Любое строительство сооружений начинается с возведения фундамента, который будет служить основой для конструкции и печь не является исключением. Хотя некоторые отопительные системы не нуждаются в предварительной установке фундамента, обычно таковыми являются буржуйки и печи весом менее 200 килограмм – им не требуется дополнительное основание.

В каких случаях нужен фундамент?

Как уже было сказано выше, установка сооружений должна сопровождаться возведением основания в виде фундамента, исключением являются конструкции вес которых не превышает 200 килограмм, во всех остальных случаях он необходим.

Даже легкие кирпичные конструкции нуждаются в хорошем основании, в связи с постоянными движениями грунтов и общей усадки дома. А о массивных, тяжелых, кирпичных печках и говорить не стоит – без качественного фундамента, правильно сконструированного им не устоять в условиях современного климата.

Расчет фундамента с примером

Выбор основания для печи напрямую зависит от общего веса конструкции, для этого сначала нужно его вычислить, подсчитав количество используемого кирпича и цементного раствора. Обычно 1 кубический метр кирпичной кладки имеет вес 1350 килограмм – имейте это ввиду.

Если общий вес отопительной системы превышает массу в 750 килограмм, то для качественного основания потребуется крепкий и долговечный фундамент, с глубоким типом заложения из бутового или бетонного камня. При меньшем весе конструкции может подойти основание из кровельного железа, асбестовых листов и даже обычного дерева.

Осуществляя расчеты для фундамента кирпичной печки, учитывайте вид грунта на участке. На мягком болотистом и легко проваливающемся мокром грунте фундамент должен иметь высоту не менее 150 сантиметров, в то время как на сухом грунте основание может иметь глубину залегания всего лишь в 70 сантиметров.

Приведем пример расчетов:

Читайте также:  Самостоятельная установка печи булерьян в загородном доме

Мы решили установить кирпичную печь, из 0.8 куба кирпича и с использованием цементного раствора общим весом 70 кг. Установку мы будем производить на черноземном сухом грунте, с крупными камнями под основанием для устойчивости фундамента. Сначала вычислим общий вес конструкции:

1350*0.8=1080кг

Прибавляем 70 кг и получаем общий вес отопительной системы – 1150 килограмм. Так как грунт у нас достаточно твердый, но печь имеет большую массу, мы установим фундамент с глубиной залегания 1 метр – этого будет достаточно для долговечной устойчивости.

Если фундамент под кирпичную печь закладывается до возведение стен, то перед его установкой нужно определить где будет установлена отопительная система – изменить решения будет нельзя, поэтому подумайте перед началом возведения основания где именно у вас будет стоять печь.

Виды

Существует несколько видов оснований под печки – выбор определяется посредством анализа качества грунтов и грунтовых вод.

Чаще всего в роли фундамента используют следующие типы оснований:

  • бетонные,
  • свайные,
  • плиточные,
  • бутобетонные,
  • а также заглубленные и незаглубленные.

Рассмотрим на greendom74.ru способы установки трех наиболее популярных и качественных видов фундамента.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

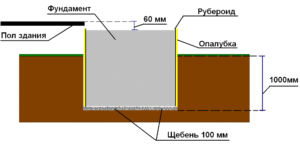

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Изготовление фундамента под печь своими руками

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

  • Цемент,
  • Крупнозернистый песок,
  • Доски для сооружения опалубки,
  • Щебень,
  • Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

  • Емкость для приготовления раствора или бетономешалка,
  • Штыковая и совковая лопаты,
  • Измерительные инструменты: рулетка, уголок, уровень,
  • Для изготовления опалубки: молоток, ножовка, гвозди,
  • Для установки гидроизоляции строительный степлер,
  • Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

  1. Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод. Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
  2. После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
  3. После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
  4. Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:Изготовление фундамента под печь своими руками
  5. Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.Изготовление фундамента под печь своими руками
  6. Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Изготовление фундамента под печь своими руками

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

На сваях

Иногда с целью экономии цементного раствора изготавливается свайный фундамент под печь. Он незначительно отличается по способу возведения от бетонного, разве тем что вместо заливки можно использовать железобетонную плиту.

Схема и устройство

Изготовление фундамента под печь своими руками

Как видно на схеме выше, устроен фундамент для печи на винтовых сваях так же, как и классическое основание, но вместо заливки в нем используются сваи, вставленные в пробуренные скважины.

Материалы и инструменты

Для установки нужен определенный перечень материала:

  • Цемент, крупнозернистый песок, щебень – для раствора,
  • Вместо заливки можно использовать готовую железобетонную плиту,
  • Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка,
  • Трубы из асбеста или полиэтилена,

Инструменты понадобятся следующие:

  • Земляной бур,
  • Емкость для приготовления раствора или бетономешалка,
  • Штыковая и совковая лопаты,
  • Измерительные инструменты: рулетка, уголок, уровень,
  • Кувалда для установки свай,

Технология изготовления

Если вы решили сделать свайный фундамент для кирпичной печи в деревянном доме, то вы должны понимать, что здесь необходим точный измерительный инструмент и умение пользоваться строительным уровнем – иначе конструкция основания может быть установлена криво.

Давайте разберемся как правильно сделать фундамент под печь с применением свайной технологии пошагово:

  1. Снимается слой земли на глубину 25 сантиметров для удобства, и чтобы не мешали корни растений,
  2. Затем при помощи земляного бура высверливаются отверстия глубиной примерно 1 метр в количестве четырех штук, каждое из которых должно будет держать бетонную плиту на углу поверхности,
  3. Внутрь каждой скважины засыпается щебень и утрамбовывается – так фундамент под печку будет более устойчив,
  4. В каждую скважину вставляется бетонная или асбестовая труба, либо гильза из рубероида – сверху заливается бетонный раствор.

Затем нужно дать раствору высохнуть примерно 8-10 дней, после чего можно приступать к установке основания.

При укладке на сваи железобетонной плиты следует каждый столб чтобы упирался в угол конструкции как на фото:

Изготовление фундамента под печь своими руками

Если же было решено на сваи установить бетонную собственного изготовления, то следует использовать армирование и опалубку, для правильного изготовления конструкции:

Изготовление фундамента под печь своими руками

Отдельно следует выделить фундамент на сваях для булерьянов и других легких печек, его можно изготовить с применением металлических уголков и профилей:

Изготовление фундамента под печь своими руками

Из бутобетона

Можно изготовить фундамент для печи в доме с применением бутового камня. Бутобетонные конструкции схожи по изготовлению с классическими бетонными основаниями.

Схема и устройство

Заранее следует измерить размеры печи и подготовить чертеж, по которому будет изготавливаться конструкция.

Изготовление фундамента под печь своими руками

Схема очень схожа с чертежом обычного бетонного основания, отличием является наличие бутового камня.

Материалы и инструменты

Весь перечень инструментов и материалов полностью схож с перечнем для установки бетонной конструкции, только в растворе вместо щебня используется бутовый камень или осколки кирпича.

Технология изготовления

Подготовка котлована, опалубки и гидроизоляции производится таким же образом что и в случае с основанием из обычного бетона, различается только способ заливки и консистенция раствора. Бутовый фундамент под печь в деревянном доме заливается дольше, но он позволяет значительно сэкономить на материалах, а именно на цементе.

  1. Раствор изготавливается в таких долях 1 часть цемента и 3 части песка,
  2. Заливается раствор в высоту 10-15 сантиметров,
  3. Засыпается бутовый камень в количестве примерно равном количеству раствора,
  4. Ряд бутобетона должен выдержать одни сутки,
  5. Заливается следующий ряд и снова выдерживается сутки.

Таким образом за 7-10 дней бутобетонный фундамент для печки в деревянном доме будет готов, дайте ему просохнуть еще неделю, и конструкция сможет прослужить очень долго.

Основание для металлической печки

Для печек имеющих небольшой вес можно сделать обычный бетонный фундамент с небольшим заглублением в 40-50 сантиметров, по технологиям, указанным выше. Деревянный фундамент под печь не подойдет – этот материал быстро сгниет, и отопительная система провалится под землю.

Вывод

Каждый хозяин понимает, что печь без фундамента не сможет простоять устойчиво долгое количество времени, основание не нужно только для очень легких конструкций, а даже небольшим металлическим и кирпичным отопительным системам нужно хорошее основание.

В зависимости от того какой грунт на вашем участке, определяется и размер с глубиной фундамента под печь в доме, вычисляется необходимая консистенция раствора и используются различные материалы. Важно помнить, что печку не следует устанавливать сразу после окончания работ по сооружению основания, бетонному раствору нужно дать время «схватиться» и высохнуть.
